Технология, которая видит невидимое
Компания OFIL разработала УФ-камеры, способные фиксировать ультрафиолетовое излучение коронных разрядов при полном дневном свете. Это революция в диагностике: раньше инженеры могли только догадываться о проблемах, теперь они видят их в режиме реального времени.
Три ключевых преимущества технологии:
- Мгновенная диагностика – камера показывает точное место дефекта без отключения оборудования
- Универсальность применения – работает на дронах, роботах, автомобилях или в руках инспектора
- Количественная оценка – не просто «есть разряд», а конкретная степень опасности по шкале EPRI
Решения для электроэнергетических компаний
Электроэнергетические компании регулярно сталкиваются с трудностями, связанными с поддержанием стареющей инфраструктуры, соблюдением стандартов надежности и предотвращением дорогостоящих отключений. Когда под контролем находятся тысячи километров ЛЭП и сотни подстанций, особенно важно как можно раньше выявлять неисправности. Для этого энергетике необходимы современные инструменты, помогающие правильно расставить приоритеты в техническом обслуживании, повысить безопасность и эффективно использовать ресурсы в условиях постоянно усложняющейся энергосистемы.
OFIL предлагает решения, отвечающие требованиям современной энергетики. УФ-камеры компании работают при дневном свете и обнаруживают ранние проявления коронных и дуговых разрядов – опасных скрытых дефектов, неразличимых невооруженным глазом. Камеры OFIL разработаны специально для диагностики энергетической инфраструктуры и помогают находить потенциальные неисправности, предотвращая серьезные аварии.

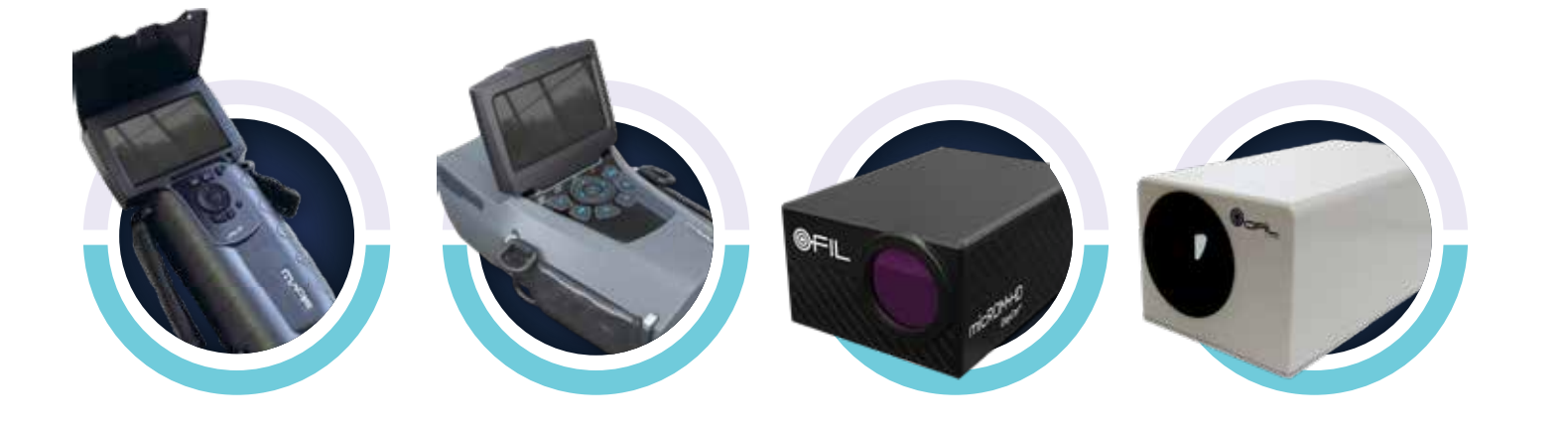

Ультрафиолетовые камеры OFIL доступны в различных форм-факторах: ручные, для установки на беспилотные летательные аппараты, транспортные средства и роботизированные платформы.
Gridnostic: искусственный интеллект на страже энергосистем
Gridnostic – платформа управления данными компании OFIL. Платформа Gridnostic превращает тысячи фотографий в точные прогнозы. Эта современная диагностическая система анализирует три типа изображений одновременно: визуальные, тепловизионные и ультрафиолетовые изображения, преобразуя их в числовые оценки серьезности дефектов. Инженеры получают готовый план действий: что ремонтировать немедленно, а что может подождать до планового обслуживания. Платформа Gridnostic разработана на основе исследований и рекомендаций Научно-исследовательского института электроэнергетики (EPRI)
Комплексный подход к инспекции и диагностике

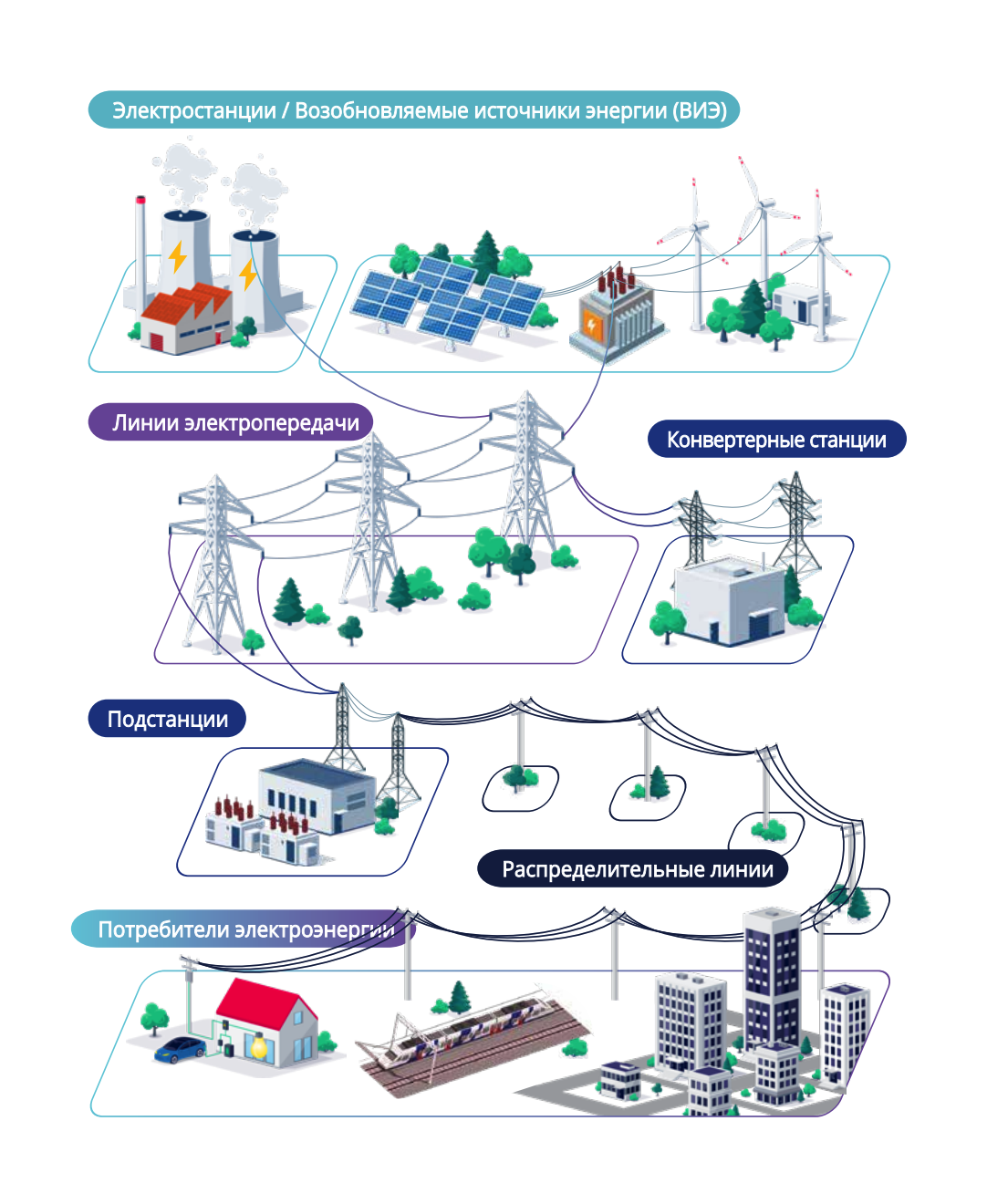

OFIL предлагает комплексные решения на всех этапах производства, передачи и распределения электроэнергии, от электростанций до конечных потребителей.
Электрические подстанции
Подстанции – важнейшие узлы энергосетей, преобразующие напряжение для его эффективного и безопасного распределения. Трансформаторы, автоматические выключатели, изоляторы, конденсаторы, распределительные устройства и проводники подвержены коронным разрядам, которые возникают из-за старения, загрязнения или ошибок монтажа. Без своевременного устранения коронные разряды могут привести к простоям и серьезным авариям.
Ультрафиолетовые камеры OFIL регистрируют коронные разряды как при ручной инспекции, так и в составе систем непрерывного мониторинга, адаптированных к условиям подстанций. Применение ультрафиолетовых камер помогает сократить время простоев, снизить затраты на ремонт и повысить стабильность работы энергосистемы.
Платформа Gridnostic собирает и анализирует данные ультрафиолетовой, тепловизионной и визуальной диагностики со всех ключевых объектов инфраструктуры, тем самым упрощая планирование ремонтных работ, повышая эффективность обслуживания и способствуя безопасной и надежной работе подстанций.
Распределительные устройства
В распределительных устройствах наибольшему риску коронного разряда подвержены кабельная изоляция, концевые заделки кабелей и электрические соединения. Из-за плотной компоновки, сложной геометрии и высоких электрических нагрузок именно эти участки особенно уязвимы к частичным разрядам и склонны к постепенному разрушению. Ультрафиолетовые камеры OFIL дистанционно обнаруживают коронный разряд на ранних стадиях формирования, повышая безопасность эксплуатации, снижая риск простоев и способствуя внедрению предиктивного обслуживания без необходимости отключения оборудования.
Пример из практики
Проблема:
- Трансформаторные вводы – критически важные элементы подстанции.
- Неисправности трансформаторных вводов становятся причиной 17% отказов трансформаторов и могут привести к взрывам и пожарам на подстанции.
- Ультрафиолетовая камера непрерывного мониторинга зафиксировала коронный разряд на вводах трансформатора.
- Анализ показал нарушение целостности изоляции вводов.
Последствия игнорирования проблемы:
- Повышенный риск выхода трансформатора из строя.
- Существенные затраты на замену трансформатора.
- Высокая вероятность взрывов и пожаров на подстанции.
Решение:
- Заблаговременная замена трансформаторных вводов.
- Стоимость замены и мониторинга вводов: 11000$
- Стоимость замены трансформатора в случае поломки: 1000000$
- Срок ожидания нового трансформатора: до 2 лет.
Генерация электроэнергии
Электрогенерирующие объекты играют ключевую роль в электроснабжении миллионов потребителей и зависят от слаженной работы всех элементов электросети. Из-за своей сложности они требует повышенного внимания к надежности и безопасности.
Распределительные пункты электростанций
Коронные частичные разряды нередко возникают в распределительных пунктах генерирующих объектов. Они появляются из-за старения оборудования, производственных дефектов, ошибок при монтаже или загрязнений. Если частичные разряды останутся незамеченными, они могут привести к повреждению оборудования, отказам и дорогостоящим внеплановым простоям. Ультрафиолетовые камеры OFIL помогают обнаруживать коронные разряды в ключевых элементах распределительных пунктов, таких как трансформаторные вводы, изоляторы и проводники. Переход на предиктивное обслуживание с применением ультрафиолетовых камер OFIL снижает количество аварий и способствует безопасной и надежной работе генерирующих объектов.
Платформа Gridnostic объединяет данные ультрафиолетовой, тепловизионной и визуальной диагностики и преобразует их в количественные оценки повреждений. На их основе принимаются технические решения, продлевающие срок службы оборудования и повышающие эффективность его эксплуатации.
Электрогенераторы
Своевременное выявление частичных разрядов в электрогенераторах особенно важно для обмоток статора, где повреждение изоляции может обернуться серьезным авариям. Ультрафиолетовая диагностика обнаруживает внешние частичные разряды на ранней стадии разрушения изоляции обмоток, давая возможность провести техническое обслуживание вовремя, избежав простоев и продлив срок службы оборудования.
Линии электропередачи
Линии электропередачи часто подвержены разнообразным рискам из-за использования устаревшей инфраструктуры. Они проходят через труднодоступные районы и испытывают воздействие неблагоприятных погодных условий, загрязнений и механических нагрузок. Камеры OFIL регистрируют ультрафиолетовое излучение коронного разряда – одного из первых признаков повреждения изоляторов, проводников и соединителей. Благодаря быстрому обнаружению коронных разрядов удается устранить дефекты до появления серьезных неисправностей, избежать массовых отключений и внедрить предиктивное обслуживание, снизив затраты на ремонт оборудования.
Данные ультрафиолетовой, тепловизионной и визуальной диагностики, включая удаленные участки линий электропередачи, анализируются с помощью платформы Gridnostic. Количественная оценка серьезности дефектов помогает планировать обслуживание с учетом приоритетных рисков.
Пример из практики
Проблема:
- Плановая инспекция с использованием ультрафиолетовой камеры обнаружила на изоляторах коронный частичный разряд, указывающий на потенциальные дефекты.
- УФ-камера точно определила места возникновения частичных разрядов, связанных с повышенным риском пробоя.
- Подробное исследование выявило существенное ухудшение качества изоляции.
- Анализ показал, что ухудшение качества изоляции было вызвано старением и внешними факторами.
Решение:
- Немедленная замена поврежденных изоляторов.
- Организация постоянного ультрафиолетового мониторинга частичных разрядов на всех участках сети.
Финансовые аспекты:
- Стоимость возможных экстренных мероприятий и отключений: 70000$ за инцидент.
Распределительные сети
Распределительные сети – заключительный этап поставки электроэнергии от подстанций к потребителям в жилые дома, на предприятия и объекты инфраструктуры. На изоляторах, проводниках, соединителях и выключателях распределительных сетей часто возникают коронные разряды.
Коронные разряды могут привести к локальным отключениям электроэнергии, повреждению оборудования и повышенному риску аварий, особенно в жилых районах без резервных линий. Кроме того, такие разряды нередко вызывают радиопомехи и слышимый шум, создающий дискомфорт жителям близлежащих районов.
Ультрафиолетовые камеры OFIL выявляют коронные разряды в режиме реального времени и точно определяют источник проблемы без отключения подачи электроэнергии. Такой проактивный подход к диагностике лежит в основе предиктивного обслуживания, которое сводит к минимуму риск непредвиденных простоев и гарантирует безопасную и надежную работу распределительных сетей.
Платформа Gridnostic централизованно обрабатывает данные ультрафиолетовых, инфракрасных и визуальных инспекций по всей сети, формируя на их основе практические рекомендации по обслуживанию и ремонту.
Пример из практики
Проблема:
- В ходе планового технического обслуживания была проведена инспекция с использованием ультрафиолетовой камеры.
- Коронный разряд был обнаружен на двух фазах опоры линии распределительной сети.
- Разряд появлялся на конце изолятора в виде светящегося ореола – «короны», что указывало на высокий риск отказа.
- Постоянно возникающий коронный разряд приводит к образованию кислоты, разрушающей изолятор и повреждающей его гидрофобное покрытие.
- Постепенное разрушение изолятора со временем приводит к его отказу, особенно в условиях повышенной влажности и осадков.
Решение:
- В период планового отключения была проведена профилактическая замена изоляторов, что значительно снизило риск непредвиденных отказов и отключений электроэнергии.
- Стоимость профилактической замены двух изоляторов: 2 × 500$ = 1000$.
- Экономия на двухчасовом внеплановом отключении: 25000$.
- Экономия на штрафе за простой: до 32000$.
Возобновляемые источники энергии
Возобновляемые источники энергии (ВИЭ) лежат в основе глобального перехода к экологически чистой энергетике, поэтому особенно важно обеспечить их надежную работу и эффективную интеграцию в электросеть. Все ВИЭ независимо от типа (солнечные, ветровые, гидро- или геотермальные установки) подключаются к электросети через подстанции и линии электропередачи. В местах подключения используются повышающие трансформаторы, реакторы, изоляторы и проводники – элементы, подверженные риску возникновения коронных разрядов.
Ультрафиолетовые камеры OFIL, адаптированные для работы при дневном освещении, помогают выявлять дефекты на ранних этапах, обеспечивая точную диагностику оборудования в режиме реального времени. Предиктивное обслуживание генераторов ветровых, геотермальных и гидроэлектростанций включает проверку изоляции на частичные разряды для повышения надежности ВИЭ.
Подстанции и линии постоянного тока, конвертерные станции
В системах высоковольтных линий постоянного тока (HVDC) ключевую роль играют подстанции и конвертерные станции, обеспечивающие эффективную передачу энергии на большие расстояния. Надёжность их работы во многом зависит от состояния таких элементов инфраструктуры, как трансформаторы, трансформаторные вводы, изоляторы, проводники и реакторы, где могут возникать коронные разряды.

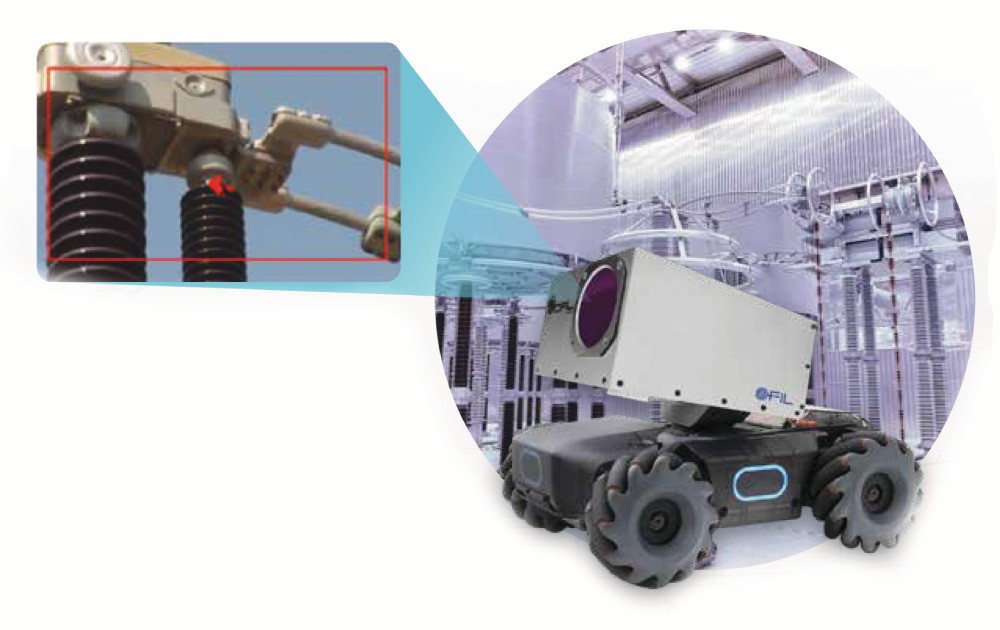

Работа с преобразователями и линиями постоянного тока сопряжена с рисками для персонала, поэтому растет потребность в решениях для их дистанционного мониторинга. Компания OFIL предлагает ультрафиолетовые камеры различных форм-факторов, от ручных устройств до роботизированных и стационарных систем. Камеры OFIL с высокой точностью выявляют коронные разряды по всей HVDC-инфраструктуре, способствуют предотвращению отказов оборудования и поддерживают надежную, бесперебойную работу энергосистемы.
Будущее уже здесь
Технология OFIL – это не просто новые камеры. Это смена парадигмы в обслуживании энергетической инфраструктуры. Вместо реакции на аварии – их предотвращение. Вместо догадок – точные данные. Вместо простоев – бесперебойная работа.
Энергокомпании по всему миру уже экономят миллионы долларов благодаря УФ-диагностике. Вопрос не в том, нужна ли эта технология. Вопрос в том, сколько аварий произойдёт, пока вы раздумываете о её внедрении.
