Ручная УФ камера Ofil UVolle-SX/VX

Ультрафиолетовая камера для обнаружения коронных разрядов на ЛЭП и электрооборудовании
Артикул: 22657
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
№ 70388-18

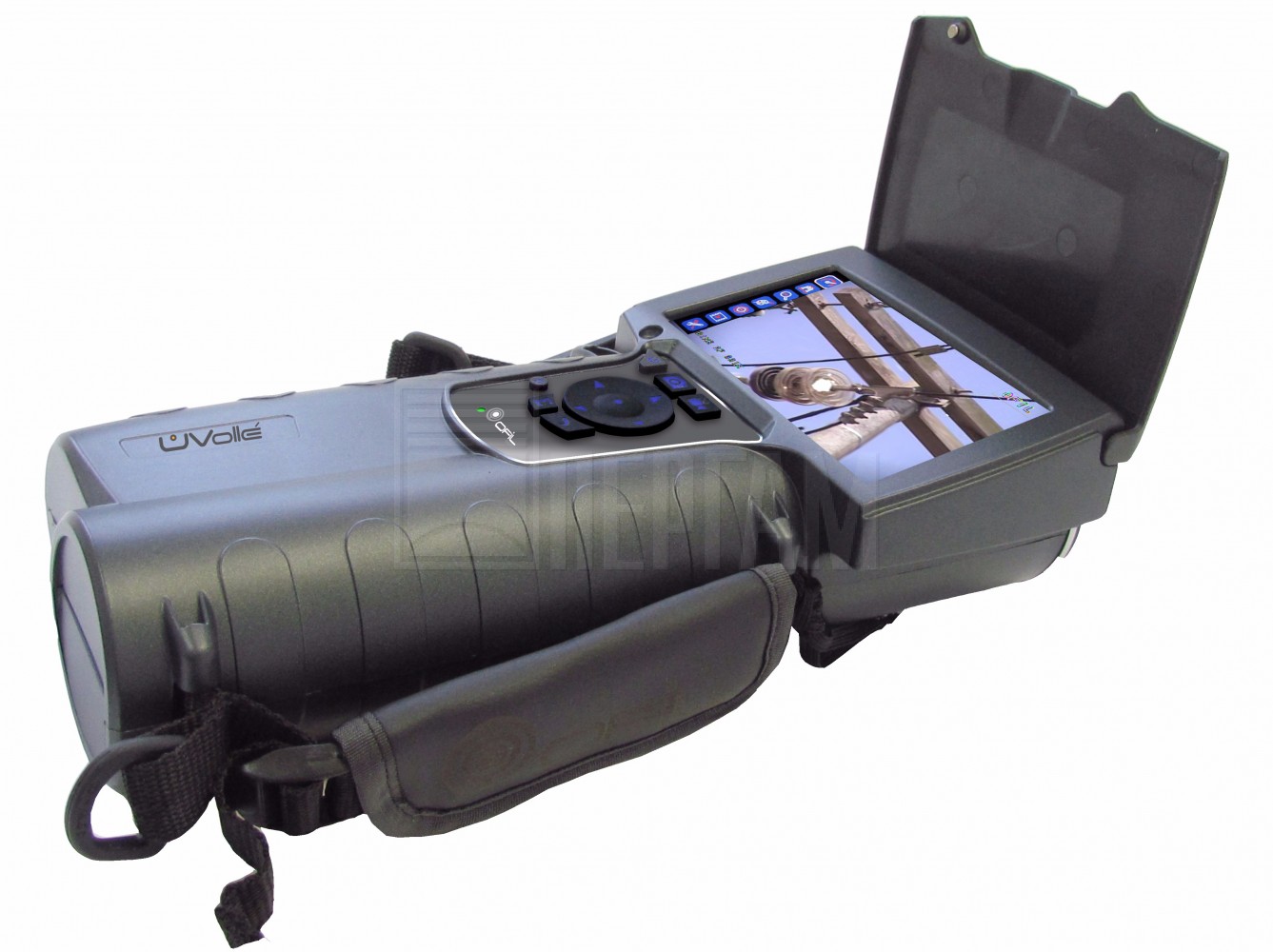

Ofil UVolle-SX/VX

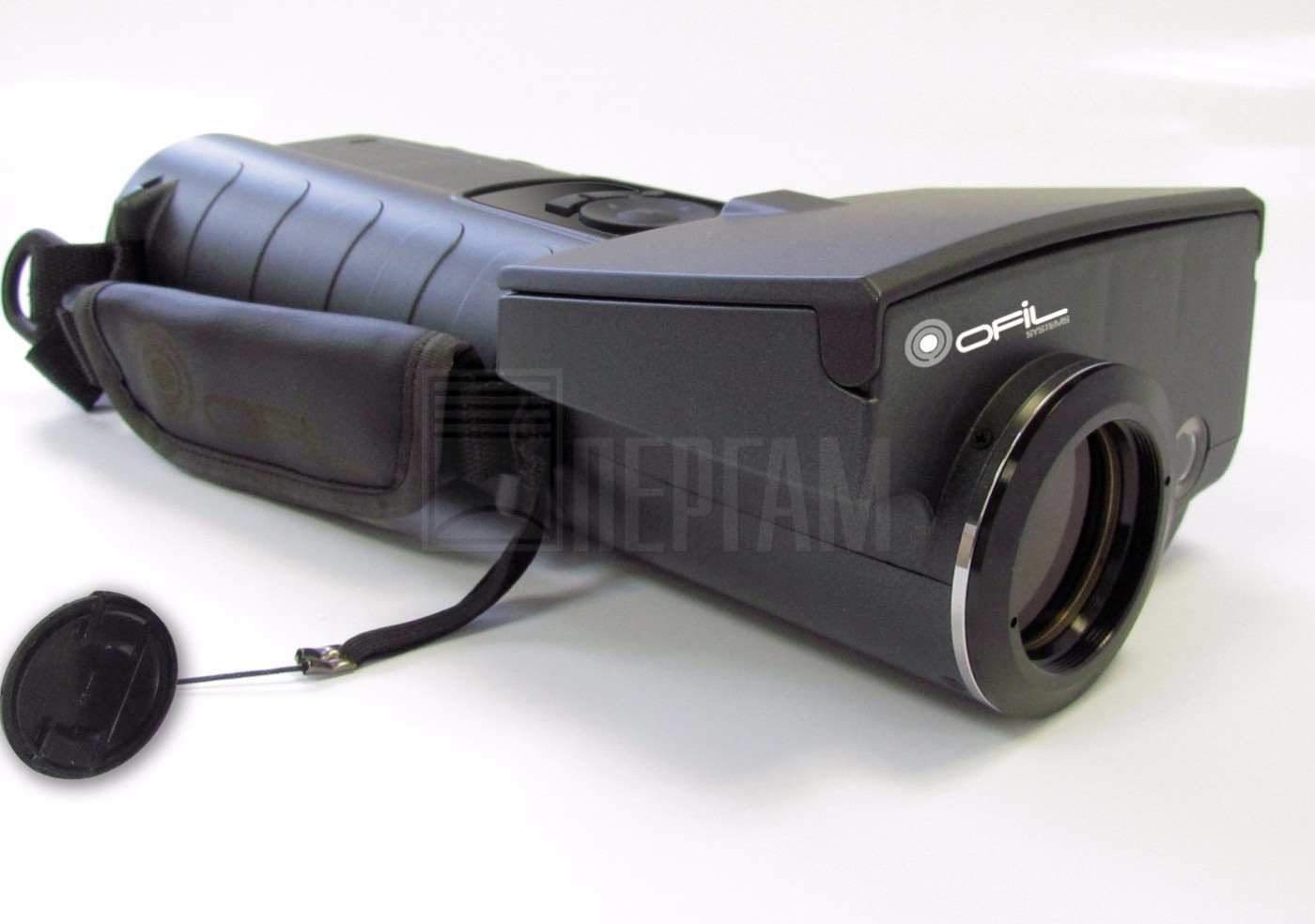

Ofil UVolle-SX/VX

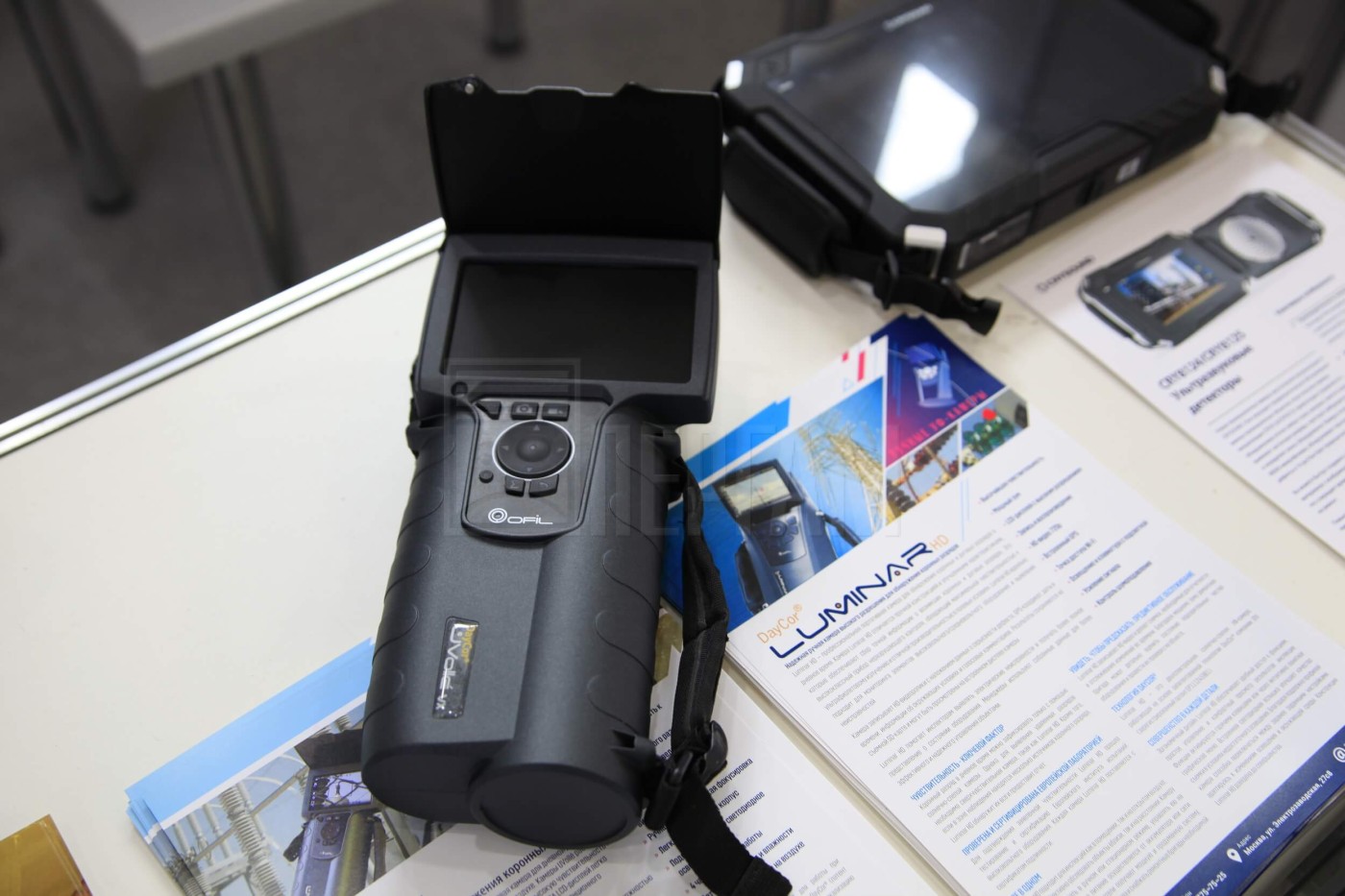

UVolle VX

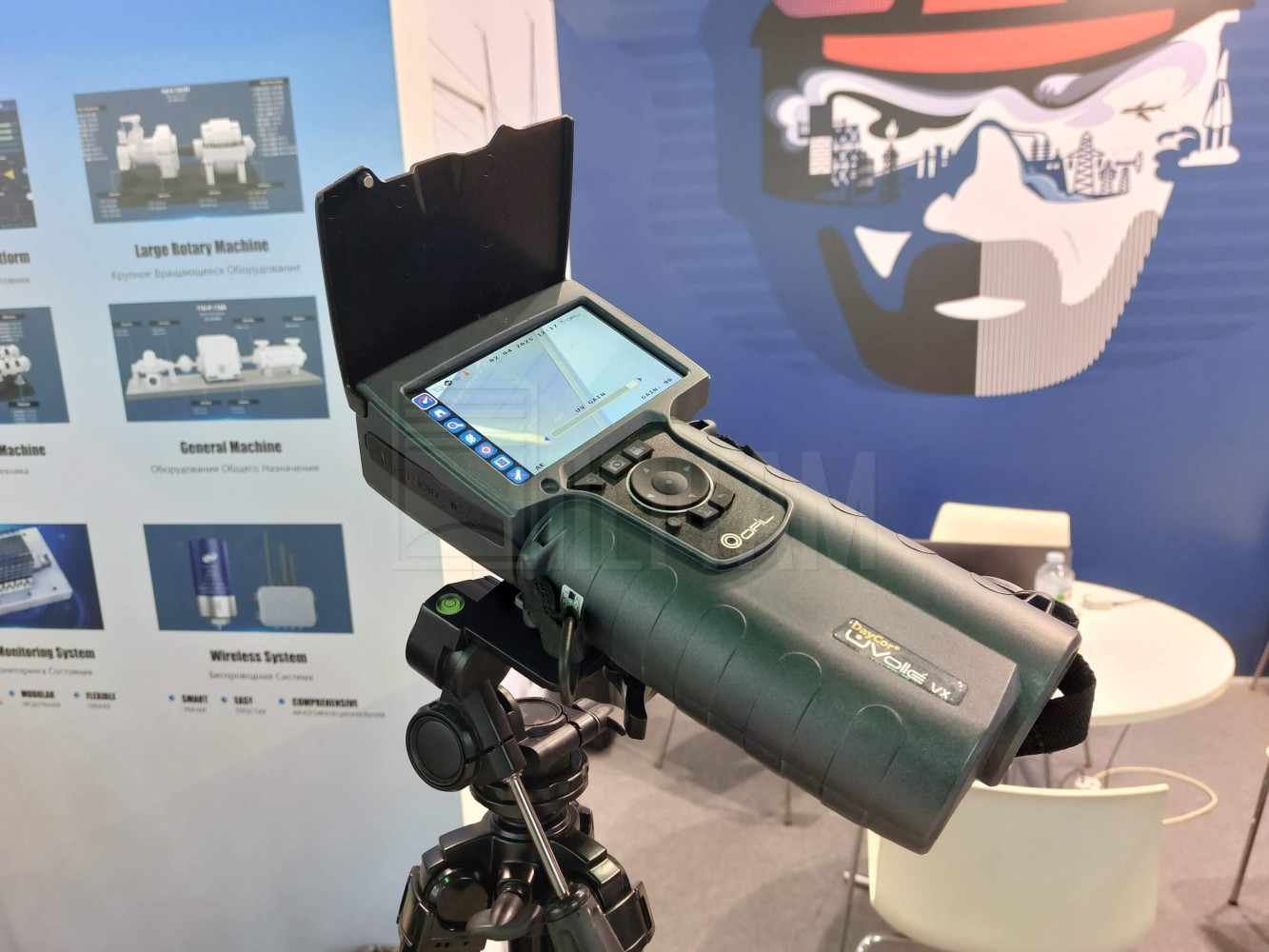

Ofil UVolle VX
УФ-камера Ofil UVolle-SX/VX
описание в pdf

Портативная камера для обнаружения коронных разрядов

DayCor® UVollé-X - компактная портативная ультрафиолетовая камера для дневной диагностики электрического оборудования в помещениях и на открытом воздухе. При разработке камеры особое внимание было уделено эргономичному дизайну и удобству использования. Камеры серии UVollé работают на основе запатентованной двухспектральной технологии DayCor®, обеспечивающей высокую чувствительность к коронным разрядам и точное определение их источника. Крупный WVGA LCD-дисплей легко читается даже при ярком солнечном свете. UVollé предназначена для дистанционного неразрушающего контроля оборудования среднего и высокого напряжения. Камера регистрирует и отображает коронные разряды в режиме реального времени.

Ofil UVollé выпускается в двух модификациях, UVollé-SX и UVollé-VX, отличающихся возможностью записи видео. Все остальные характеристики идентичны. Камеры UVollé подходят для предиктивного обслуживания в электроэнергетике, металлургии, тяжелой промышленности, шахтах, нефтепереработке, центрах обработки данных, мастерских, а также для подрядчиков и владельцев средневольтного и высоковольтного электрооборудования.

УФ-камеры могут использоваться для диагностики электротехнического оборудования на металлообрабатывающих предприятиях, нефтеперерабатывающих заводах,  в тяжелой промышленности, шахтах, центрах обработки данных, мастерских и прочих предприятиях.

Особенности УФ-камер UVolle

  • Повышенная чувствительность к коронным разрядам
  • Запись, хранение и воспроизведение видео (VX)  и фотоснимков
  • Увеличение оптического и УФ изображений
  • Автоматическая и ручная фокусировка
  • Более 4 часов работы от аккумуляторной батареи
  • 5-дюймовый антибликовый ЖК-дисплей с яркостью 1000 кд/м²
  • Встроенная мощная светодиодная подсветка
  • Подсчет регистрируемых событий
  • Высокая степень пылевлагозащищенности (IP54)
  • Возможность подключения датчиков координат, температуры и влажности
  • Высокая чувствительность к УФ излучению (Сертифицировано всемирно-известным органом сертификации – RWE (Германия))
  • Длительная работа без перегрева

Обнаружение дефектов

Выявляйте скрытые дефекты и определяйте их точное местоположение. В режиме реального времени фиксируйте коронные разряды, которые вызывают разрушения в изоляции, металлических крепежных элементах, бетонных и других конструкциях, а также становятся причиной радиопомех, шумов и ультрафиолетового излучения.

Видеть, чтобы предвидеть: предиктивное обслуживание

UVollé помогает проводить предиктивное техническое обслуживание. Камера оценивает интенсивность коронных разрядов и добавляет оценку в отчет о результатах. Также в отчет включаются запись коронных разрядов, их количество, голосовые комментарии, параметры окружающей среды и GPS-координаты, полученные от датчика GTRH. Эта информация формирует историю проверок и служит основой для анализа трендов.

Умная камера

UVollé предлагает широкий выбор настроек: регулировка чувствительности для точного определения источника коронного разряда; изменение цвета коронного разряда для лучшей видимости на фоне; подсчет коронных разрядов; выбор режима фокусировки и зума; настройка пользовательских параметров камеры. Дополнительные аксессуары включают сменные насадки на объектив, пульты ДУ, датчик GPS, температуры и влажности (GTRH), внешние мониторы.

Технология DayCor®

UVollé - двухспектральная ультрафиолетовая камера для работы при солнечном свете, использующая эксклюзивную технологию DayCor® (патент EP1112459B1). Камера обеспечивает надежную и точную локализацию коронных разрядов, работая без перегрева.

Практичность и удобство

Инспекторы стремятся работать быстро, прилагая меньше усилий и добиваясь лучших результатов. UVollé разработана с учетом потребностей инспекторов и предлагает простое интуитивное управление, понятный интерфейс, высокую скорость работы и точную фиксацию коронных разрядов. Записывайте и сохраняйте результаты без необходимости калибровки в течение всего срока службы.

Внутри и снаружи

Камера оснащена крупным и ярким дисплеем, который хорошо читается при солнечном свете, а также клавиатурой с подсветкой и мощным светодиодным фонарем для темных помещений. Динамический угол обзора и фокусировка в ручном и автоматическом режимах помогают одинаково эффективно обследовать ближние и удаленные объекты. Длительное время автономной работы делает камеру удобной для уличных проверок, а возможность питания от сети подходит для использования в помещениях. Бесперебойная работа без перегрева гарантирует стабильность инспекций в любых условиях.

Технические характеристики УФ-камера Ofil UVolle-SX/VX

Технические характеристики УФ-камер UVolle SX и VX

SX

VX

Параметры регистрации (УФ-диапазон)

✔

✔

Минимальный уровень обнаружения разряда

1 пКл на расстоянии 12 м Протестировано и сертифицировано Innogy SE-Eurotest (Германия) по стандарту IEC 60270:2000

✔

✔

Минимальный уровень обнаружения радиопомех (RIV)

3.6 дБмкВ при 1 МГц на расстоянии 10 м
Протестировано и сертифицировано RWE Eurotest GmbH по стандарту NEMA107-1987

✔

✔

Минимальная чувствительность к УФ-излучению

2 × 10-18 Вт/см2

✔

✔

Спектральный диапазон

240 - 280 нм

✔

✔

Срок службы детектора

Без ограничения

✔

✔

Интеграция УФ-кадров

Вкл./Выкл.

✔

✔

Фокусировка

Зависит от видимого канала

Параметры регистрации (видимый диапазон)

✔

✔

Минимальная чувствительность к видимому свету

0.06 лк

✔

✔

Спектральный диапазон

Видимый свет, полноцветный

✔

✔

Диапазон и тип фокусировки

0.9 м (1.96 2.95 фута), автоматическая и ручная;

0.5 м (1.6 фута) с макролинзой

✔

✔

Зум

10x оптический

12x цифровой

Оптические характеристики

✔

✔

Угол обзора

По горизонтали: 6.4º

По вертикали: 4.8º

✔

✔

Фокусировка

Ручная и автофокусировка УФ и видимого каналов

✔

✔

УФ-зум

Трехступенчатый

Дисплей

✔

✔

Режимы отображения каналов

Совмещенные УФ и видимый

Только УФ

Только видимый

✔

✔

Точность соответствия УФ и видимого изображений

Отклонение < 1 мрад

✔

✔

Дисплей

Диагональ 5”, цветной, адаптирован для чтения при дневном свете, TFT LCD WVGA (800 x 480), 1000 кд/м2

✔

✔

Индикация

Батарея, память, усиление, счетчик, дата, выбранные функции, фокус, режим инспекции, цвет коронного разряда, GPS (опционально), температура и влажность (опционально)

✔

✔

Пользовательские настройки

Цвет отображения коронного разряда (белый, красный, зеленый, желтый, пурпурный), время, режим сна, параметры LCD

Управление и эксплуатация

✔

✔

Режимы работы

Режим реального времени, режим готовности, выкл.

✔

✔

Непрерывная работа

Неограниченная, без перегрева

✔

✔

Управление

Горячие клавиши и меню

✔

✔

Крепление

Стандартное штативное гнездо 1/4” × 20

✔

✔

Подсветка

Встроенная светодиодная, два уровня яркости

Запись и хранение данных

✔

Запись и просмотр видео

✔

✔

Запись и просмотр изображений

✔

✔

Цифровое хранилище

Съемная SD-карта

✔

Формат видео

AVI

✔

✔

Формат изображений

BMP

✔

Запись аудио

Внешний микрофон

Интерфейсы вывода

✔

✔

Видеовыход (NTSC, стандартный), датчик GPS, температуры и относительной влажности

Источник питания

✔

✔

Тип аккумулятора

Li-Ion

✔

✔

Время автономной работы

4 часа

✔

✔

Внешний источник питания

DC 9В

✔

✔

Номинальное энергопотребление

DC 6.5 - 10.5В, 10Вт

Коммуникация

✔

✔

Интерфейс

RS232

Физические характеристики

✔

✔

Габариты (Д × Ш × В)

29 × 13.6 × 8.5 см (11.4” × 5.4” × 3.3”)

✔

✔

Масса

1.39 кг (3 фунта)

Условия хранения и эксплуатации

✔

✔

Температура хранения и эксплуатации

От -20°C до +55°C (от -4°F до +131°F)

✔

✔

Степень защиты

IP54

Аксессуары

Широкоугольная линза, макролинза, датчик температуры и влажности, GPS, программное обеспечение CoronaWise

Встроенный светодиодный фонарь с двумя уровнями яркости позволяет проводить осмотр внутренних частей электрических шкафов и темных помещений, не мешая подсчету событий коронных разрядов.

Документы к УФ-камера Ofil UVolle-SX/VX

Отзывы УФ-камера Ofil UVolle-SX/VX

Пока нет отзывов.

Обсуждение УФ-камера Ofil UVolle-SX/VX

Добрый день!
Какая дальность обнаружения коронных разрядов на ЛЭП в режиме пеленгации?

Александр    14.02.2020
ответить
Роман Ряполов

Александр, добрый день, спасибо за Ваш запрос. Дальность обнаружения зависит от погодных условий, интенсивности коронных разрядов и класса напряжения В.Л. Если говорить весьма обобщенно, то примерная эффективная дальность для моделей: Uvolle SX, VX, VC и SC – до 30-35 метров. SuperB - до 50-60 метров. Luminar HD – до 150-200 метров.

Роман Ряполов, Пергам    14.02.2020
ответить

Добрый день.
Подскажите насколько эффективна данная камера для поиска мест повреждений (обрывы проводников, ожоги, дефекты подвесных изоляторов стеклянных и полимерных) на ВЛ-6кВ, 35кВ. Есть ли какие-то примеры обнаруженных повреждений?
Требуется ли специальное обучение для работы с камерой.
Спасибо.

Сергей    11.06.2019
ответить
Роман Ряполов

Сергей, добрый день.

УФ камеры OFIL UVolle-SX/VX могут применяться для поиска мест повреждений (обрывы проводников, ожоги, дефекты подвесных изоляторов стеклянных, фарфоровых и полимерных на ВЛ 6 – 35 кВ и оборудования РУ 6 – 35 кВ.

Готовы организовать испытания УФ камеры OFIL UVolle VX на Ваших объектах.

Потребуется провести обучение специалистов, желательно, чтобы они имели подготовку в области проведения тепловизионного (инфракрасного) контроля оборудования II уровня квалификации (специалист работающий самостоятельно и выдающий заключение по результатам контроля) знающие конструкцию обследуемого оборудования и виды возможных дефектов, виды и причины появления разрядных процессов, климатические факторы, влияющие на интенсивность разрядов, возможные источники помех.

Обучение могут провести специалисты нашей компании, а так же специализированный учебный центр ООО «НУЦ Качество» с выдачей соответствующих удостоверений.

Роман Ряполов, Пергам    11.06.2019
