Дистанционная съемка с помощью БПЛА и будущее инспекций линий электропередачи

Современная инспекция линий электропередачи выходит за рамки простого выявления дефектов, видимых невооруженным глазом. Сочетание RGB-, тепловизионной и ультрафиолетовой съемки с использованием беспилотных летательных аппаратов (БПЛА) дает более полное представление о состоянии оборудования, а ГИС и системы управления инспекционными данными связывают результаты с конкретными объектами и их эксплуатационным контекстом. В статье рассматривается, как мультисенсорная диагностика, геопространственный анализ и искусственный интеллект меняют подход к инспекции, помогая выявлять риски на ранних стадиях и переходить от разрозненных наблюдений к системному планированию технического обслуживания.

Введение

В последние годы подход к инспекции линий электропередачи заметно меняется. Энергетические компании сталкиваются с растущим давлением: необходимо повышать надежность электроснабжения, снижать риски и эффективно управлять стареющей инфраструктурой. В таких условиях традиционных методов инспекции уже недостаточно. БПЛА, оснащенные современными технологиями дистанционного обнаружения дефектов, формируют новый подход к инспекциям — более быстрый, безопасный и ориентированный на сбор и анализ данных. БПЛА регистрируют изображения в видимом (RGB), тепловом и ультрафиолетовом диапазонах. Полученные данные связывают с ГИС-платформами и интегрируют в рабочие процессы управления активами. В результате разрозненные полевые наблюдения складываются в более целостное представление о состоянии оборудования. При этом трансформация затрагивает не только технологии инспекции. Меняются также подходы к анализу рисков, определению приоритетов технического обслуживания и долгосрочному планированию.

Инспекции линий электропередачи с помощью БПЛА: почему это важно

До сих пор линии электропередачи в основном инспектируют обходчики, бригады верхолазов и экипажи вертолетов. Их работа зачастую отнимает много времени, требует значительных затрат труда и сложной организации, особенно на протяженных участках магистральных и распределительных сетей или в труднодоступной местности. Инспекция с помощью БПЛА становится более гибкой и масштабируемой альтернативой традиционным методам.

Безопасность — одно из самых очевидных преимуществ БПЛА. С помощью дрона инспектор обследует оборудование под напряжением, оставаясь на земле. БПЛА снижают необходимость работы на высоте и в опасных зонах, а детальный визуальный осмотр можно проводить без привлечения пилотируемой авиации. Особенно ценны эти преимущества в горах, на участках с густой растительностью, при переходах через реки и в других сложных условиях.

БПЛА также повышают эффективность инспекций: дроны обследуют протяженные участки линии быстрее, чем обходчики, и регистрируют изображения высокого разрешения с более стабильным качеством. Вместо одних лишь полевых заметок и отдельных фотографий энергетические компании получают структурированные данные в видимом, тепловом и ультрафиолетовом диапазонах в рамках воспроизводимого процесса. Это особенно важно для раннего обнаружения таких электрических явлений, как коронные разряды, которые могут возникать еще до появления видимых повреждений или заметного нагрева.

Меняется и сам рабочий процесс инспекции. Теперь полет БПЛА — уже не просто облёт опоры и фотосъемка, а часть комплексного сбора данных с заранее спланированными маршрутами, стандартизированными процедурами и геопривязанной съемкой. В ГИС каждое изображение и видеозапись соответствуют конкретному объекту и его координатам, благодаря чему результаты становятся значительно полезнее для анализа и планирования технического обслуживания.

С развитием инспекционных программ одного лишь увеличения объема данных становится недостаточно. Полученную информацию необходимо систематизировать и привязать к местоположению и конкретным объектам, чтобы использовать ее при принятии решений. Именно здесь ключевую роль играет ГИС. Когда данные, полученные с помощью БПЛА, связаны с географическими координатами и структурой сети, энергетические компании выходят за рамки регистрации отдельных дефектов и видят более полную картину.

Современный инспекционный процесс становится всё более автоматизированным. Заранее заданные маршруты улучшают воспроизводимость инспекций: охват территории остается неизменным при повторных полетах, а результаты меньше зависят от индивидуальной техники пилота. Для протяженных линейных сетей важным шагом становятся полеты за пределами прямой видимости (BVLOS), благодаря которым большие расстояния можно обследовать эффективнее. BVLOS расширяет возможности применения БПЛА при масштабных инспекциях линейной инфраструктуры.

Преимущества мультисенсорной инспекции

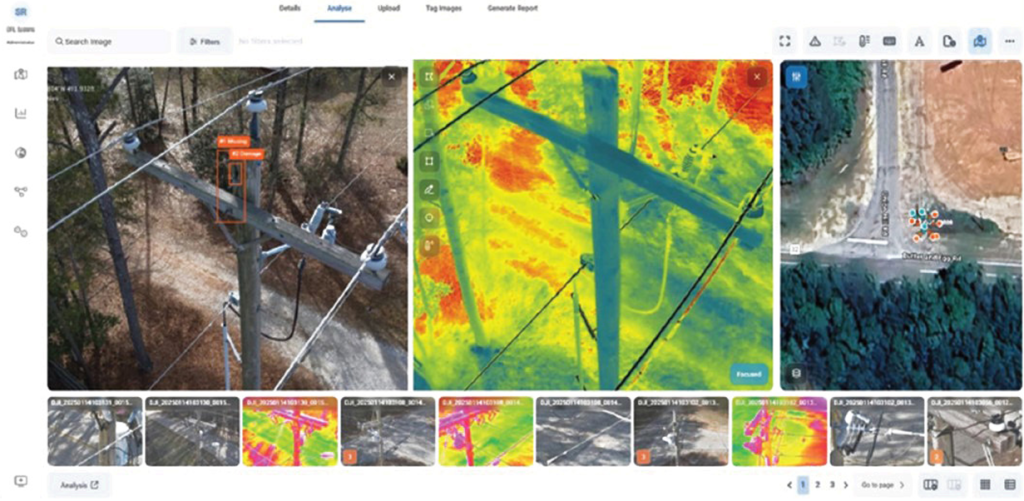

Одно из главных достоинств инспекций с помощью БПЛА — возможность объединить несколько технологий контроля в рамках единого рабочего процесса. Вместо того чтобы полагаться на один метод, можно одновременно использовать RGB-, тепловизионную и ультрафиолетовую съемку, чтобы получить более полное и точное представление о состоянии оборудования.

RGB-съемка: внешний вид и физическое состояние

RGB-съемка дает прямое визуальное представление о физическом состоянии объекта, фиксируя коррозию, загрязнение, механические повреждения конструкций и контакт линии с растительностью. Хотя RGB-съемка не выявляет напрямую признаки повышенной напряженности или нагрева, ее данные служат основой для интерпретации результатов, полученных с помощью других сенсоров.

Ультрафиолетовая съемка: раннее выявление электрических аномалий

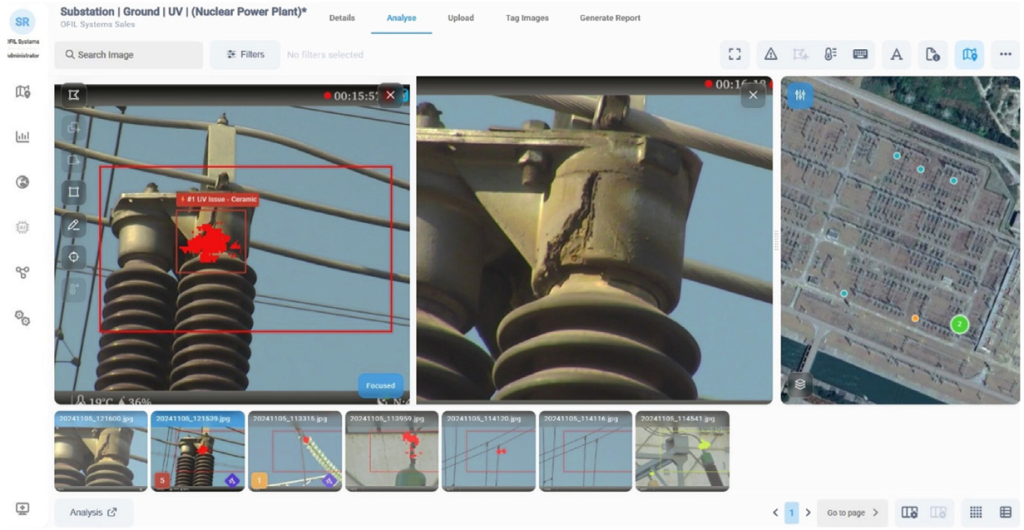

Ультрафиолетовая съемка обнаруживает коронные разряды и другую разрядную активность, связанную с повышенной напряженностью электрического поля. В отличие от тепловизионного контроля, который регистрирует нагрев, сопровождающий электрические дефекты, УФ-съемка фиксирует явления, возникающие до заметного повышения температуры. Поэтому ультрафиолетовый контроль особенно ценен как инструмент раннего предупреждения о деградации изоляции, загрязнении, повреждении компонентов, ошибках монтажа и других проблемах, связанных с аномальными электрическими нагрузками.

УФ-инспекция нередко находит дефекты до того, как они приведут к серьезным повреждениям, перекрытию изоляции или отказу оборудования. Коронный разряд не только служит признаком повышенной напряженности электрического поля, но и сам ускоряет старение изоляции и развитие коррозии за счет образующихся продуктов химических реакций.

Зачем сочетать несколько сенсоров

Разные технологии поиска дефектов дают важные, но разрозненные сведения. Совместное применение RGB-, тепловизионной и ультрафиолетовой съемки формирует значительно более целостную диагностическую картину. Упрощенно говоря, ультрафиолетовая съемка фиксирует признаки электрических процессов, связанных с высокой напряженностью электрического поля, и обнаруживает дефекты на ранней стадии. Тепловизионная съемка выявляет нагрев, связанный с повышенным сопротивлением, и регистрирует более поздние стадии повреждений. RGB-съемка дает визуальную информацию о состоянии оборудования, необходимую для интерпретации обоих типов аномалий.

Данные с разных сенсоров не взаимозаменяемы. Коронный разряд, обнаруженный в УФ-диапазоне, может не вызывать заметного нагрева, а тепловая аномалия способна существовать без ультрафиолетового излучения. RGB-съемка дополняет результаты информацией о внешних дефектах, которые могут быть причиной ультрафиолетовой или тепловой аномалии.

Ценность мультисенсорного подхода заключается не только в большем объеме данных, но и в объединении взаимодополняющей информации в единую диагностическую систему.

От результатов инспекции к приоритетам обслуживания

Сбор инспекционных данных — лишь первый этап на пути от результатов инспекции к конкретным решениям. Изображения, тепловые данные и результаты УФ-контроля могут выявить важные дефекты, но сами по себе они еще не дают понимания, как на них следует реагировать. Практическая ценность результатов зависит от того, насколько хорошо данные систематизированы, связаны с конкретными объектами и используются для определения приоритетов технического обслуживания.

Разрозненность данных — одна из главных проблем современной инспекционной практики. Результаты часто хранятся в отдельных отчетах, папках с изображениями, специализированных программах или используются только внутри отдельных подразделений. В итоге важные наблюдения остаются изолированными, их трудно сравнивать, а связь с конкретными объектами теряется. Даже качественные данные утрачивают значительную часть своей ценности, если они не привязаны к местоположению, идентификатору оборудования и историческим данным.

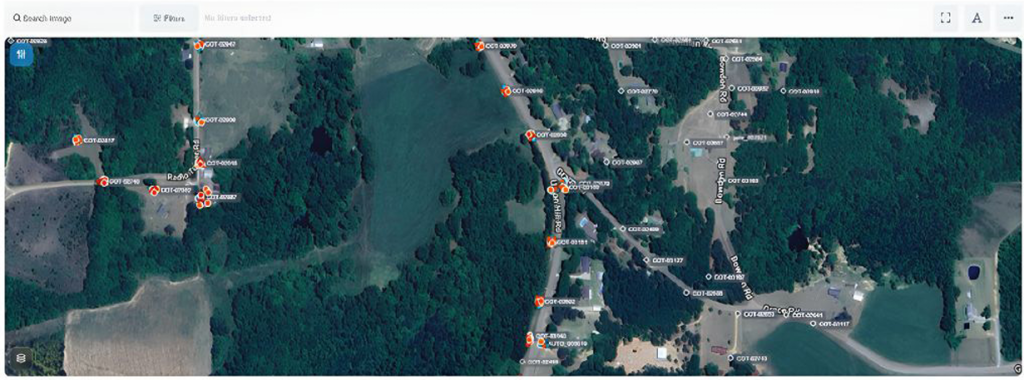

ГИС объединяет разрозненные результаты инспекций и связывает их с конкретными объектами и их расположением в сети. Для каждого изображения, аномалии или дефекта можно определить соответствующий объект: столб, опору, кабель или подстанцию. Такая географическая привязка повышает практическую ценность данных. Кроме того, она дает возможность сравнивать результаты прошлых и текущих инспекций, отслеживать повторяющиеся проблемы, выявлять тенденции к ухудшению состояния и находить закономерности, связанные с расположением объектов.

Современная система управления инспекционными данными должна не просто хранить информацию, а поддерживать ее четкую структуру. Каждый набор данных должен сопровождаться метаданными: идентификатором объекта, GPS-координатами, датой инспекции, типом сенсора и сведениями об условиях окружающей среды. Данные также следует интегрировать с ГИС и другими системами, а не оставлять в виде изолированных файлов. Если данные систематизировать и хранить по единым правилам, результаты инспекций будет проще отслеживать, анализировать и использовать при дальнейшем планировании.

Чтобы использовать результаты инспекции для принятия управленческих решений, недостаточно правильно структурировать данные. Не менее важно эффективное управление активами. Один и тот же дефект может иметь совершенно разные последствия в зависимости от критичности объекта, резервирования сети, условий эксплуатации и возможных последствий отказа. Проблема на малонагруженном сельском фидере может некоторое время оставаться под наблюдением, тогда как аналогичный дефект на критически важном объекте магистральной сети требует срочного вмешательства. Поэтому эффективное планирование технического обслуживания основано не только на выявлении дефектов, но и на понимании их значимости в контексте всей энергосистемы.

Еще одна сложность связана с единообразием оценок. Разные инспекторы и разные команды нередко по-своему интерпретируют результаты, особенно при качественном анализе дефектов. Стандартизированные методики снижают субъективность, а степень серьезности дефекта выражают числовыми показателями. Когда данные о состоянии оборудования дополняют географическими, эксплуатационными и другими важными сведениями, формируется более системный подход к расстановке приоритетов обслуживания. Такой подход помогает эффективнее распределять ресурсы, сосредоточить внимание на наиболее важных объектах, сократить количество внеплановых отключений и продлить срок службы оборудования.

Современные задачи электроэнергетики повышают потребность в специализированных программных платформах, таких как Gridnostic. Платформа Gridnostic объединяет мультисенсорные данные инспекций с географической информацией и сведениями об объектах сети, превращая исходные изображения в структурированные данные для анализа и принятия решений. Gridnostic оценивает серьезность дефектов на основе рекомендаций Научно-исследовательского института электроэнергетики США (EPRI), снижая субъективность и формируя единый подход к анализу результатов и определению приоритетов ремонтных работ. Кроме того, Gridnostic соответствует стандарту IEEE Std 1808-2024, IEEE Guide for Collecting and Managing Transmission Line Inspection and Maintenance Data, который определяет требования к структуре инспекционных данных, их географической привязке и связи с объектами сети. Совместное применение принципов EPRI и IEEE повышает согласованность, прослеживаемость и совместимость данных, создавая основу для более эффективного анализа и управления активами.

Важную роль в управлении активами играют технологии раннего выявления дефектов. Ультрафиолетовый контроль помогает обнаруживать развивающиеся аномалии еще до появления серьезных повреждений или отказа оборудования. На практике это дает дополнительное время для вмешательства и принятия мер до того, как дефект приведет к нежелательным последствиям. Когда раннее предупреждение сочетается с качественным управлением данными и понятной логикой определения приоритетов технического обслуживания, инспекция превращается из простой фиксации полевых наблюдений в стратегический инструмент повышения надежности и эффективности эксплуатации сети.

От анализа к прогнозированию: искусственный интеллект и геопространственная аналитика

Искусственный интеллект (ИИ) меняет не только методы инспекции, но и подход к анализу и использованию полученных данных. Традиционно оценка результатов в значительной степени опирается на экспертный анализ RGB-, тепловизионных и ультрафиолетовых изображений. Экспертная оценка по-прежнему остается критически важной, однако ИИ помогает обрабатывать значительно большие объемы данных за меньшее время, применяя единые критерии к каждому объекту.

Одно из наиболее очевидных направлений применения ИИ — автоматическое обнаружение аномалий. Модели, обученные на инспекционных изображениях, могут выявлять дефекты, выделять подозрительные признаки и классифицировать результаты анализа данных, полученных с разных сенсоров. ИИ снижает зависимость от полностью ручного анализа, повышает единообразие оценок и упрощает отслеживание изменений во времени.

Особенно заметен эффект ИИ при одновременном анализе нескольких типов данных. Вместо раздельной оценки УФ-, тепловизионных и RGB-снимков ИИ выявляет взаимосвязи между ними. Например, коронный разряд, обнаруженный в УФ-диапазоне, приобретает большее значение, если он сопровождается тепловой аномалией или механическим повреждением, видимым на RGB-изображении. Если же аномалия проявляется только в одном диапазоне и не подтверждается другими данными, ее значимость может быть ниже. Мультисенсорный анализ повышает точность диагностики и помогает более обоснованно определять приоритеты технического обслуживания.

Особое место среди технологий ИИ занимает геопространственный анализ, или GeoAI. Когда результаты инспекции привязаны к ГИС и данным об объектах, ИИ анализирует не только сам дефект, но и его географический и эксплуатационный контекст. Учет этого контекста помогает выявлять закономерности, которые невозможно заметить при анализе изолированных данных. В результате состояние и риски оцениваются на уровне всей сети, а не отдельных объектов.

В перспективе роль ИИ, вероятно, выйдет за рамки обнаружения и интерпретации результатов и перейдет к прогнозированию. По мере накопления больших массивов инспекционных данных модели ИИ будут все активнее оценивать развитие дефектов и вероятность будущих отказов оборудования. Инспекционные системы смогут не только фиксировать текущее состояние сети, но и заранее выявлять участки с повышенным риском и определять, где вмешательство, вероятнее всего, потребуется в ближайшее время.

Заключение

Инспекция линий электропередачи с помощью БПЛА становится неотъемлемой частью эксплуатации электрических сетей. Безопасная и эффективная дистанционная съемка в сочетании с мультисенсорными технологиями, управлением данными на базе ГИС и развивающимися возможностями искусственного интеллекта помогает перейти от разрозненных инспекций к более целостному и проактивному подходу к техническому обслуживанию. Главная ценность этого подхода заключается не только в выявлении дефектов, но и в понимании их контекста, оценке связанных с ними рисков и принятии более обоснованных эксплуатационных решений. По мере усиления технических, экологических и нормативных требований к энергосистемам такой интегрированный подход будет играть все более важную роль в повышении надежности, снижении рисков и поддержании стабильной работы электрических сетей.

Об авторе

Шейна Райзес (Sheyna Reizes) — вице-президент по продукту компании OFIL Systems. Имеет степень бакалавра в области машиностроения и степень MBA. Обладает большим опытом управления B2B-продуктами в различных отраслях. Специализируется на междисциплинарных аппаратных системах и программных платформах, опирающихся на данные. В OFIL Systems отвечает за продуктовую стратегию, развитие инспекционных технологий с учетом потребностей рынка, а также создание и внедрение решений, ориентированных на реальные задачи заказчиков и отрасли. В этой работе она тесно взаимодействует с командами исследований и разработок, продаж и маркетинга.
