О компании
Основанная в 1993 году, компания OFIL Systems более 30 лет занимает лидирующие позиции на рынке систем УФ-инспекции высоковольтного оборудования при дневном освещении (технология DayCor®). Компания находится в авангарде разработки передовых решений для современной электроэнергетики. Инновационная технология DayCor® открыла новую эпоху предиктивного обслуживания, сделав возможным высокоточное выявление коронных и дуговых разрядов в реальном времени даже при ярком солнечном свете.
Современная платформа Gridnostic выводит инспекцию электрооборудования на новый уровень, повышая надежность сетей за счет интеллектуального анализа изображений. Gridnostic радикально меняет подход к управлению и обслуживанию электрических объектов, делая акцент на надежности, эффективности и безопасности.
Решения OFIL для инспекций
Ручные камеры

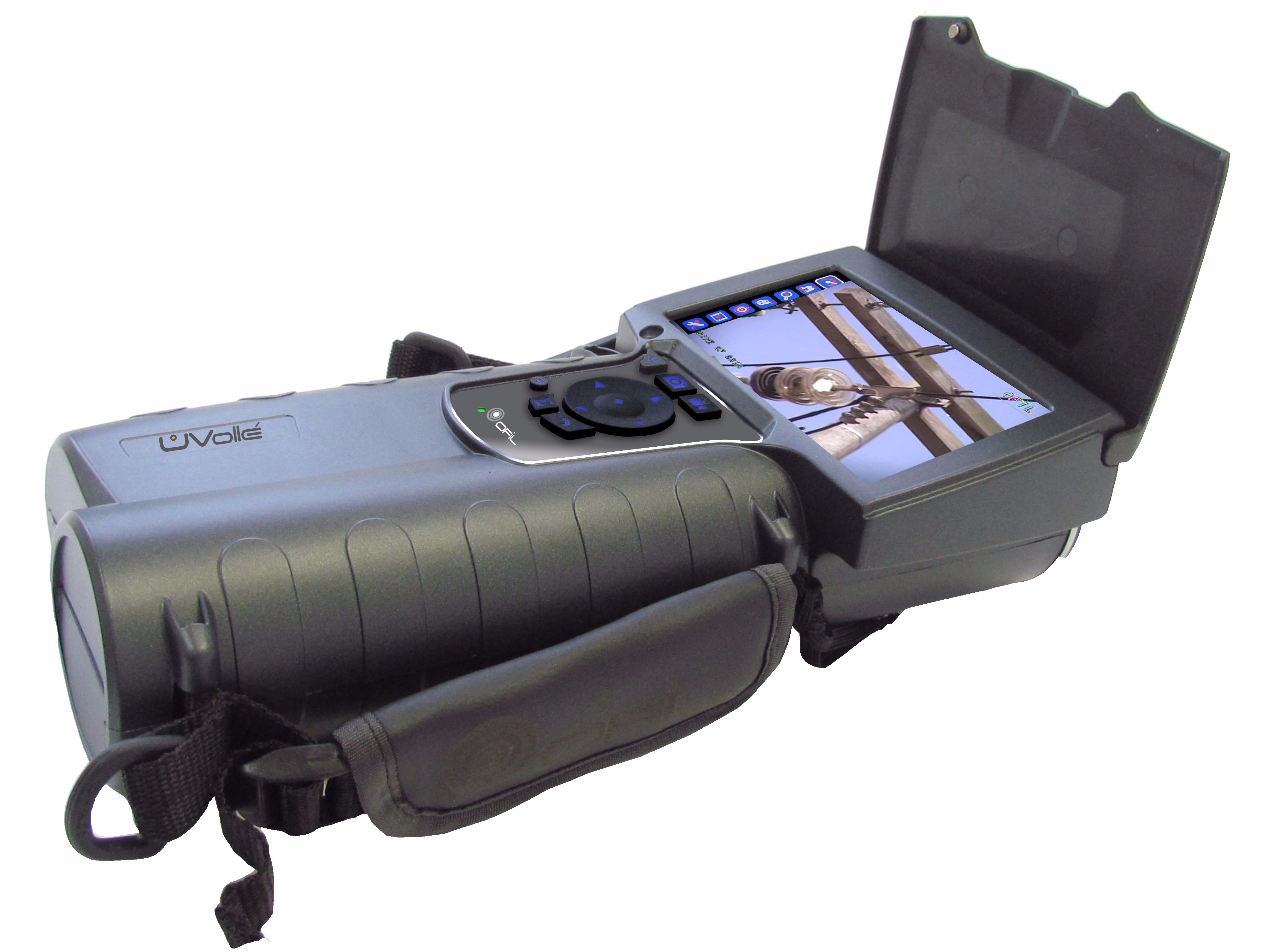

DayCor® UVollé
DayCor® Luminar HD
Камеры для БПЛА

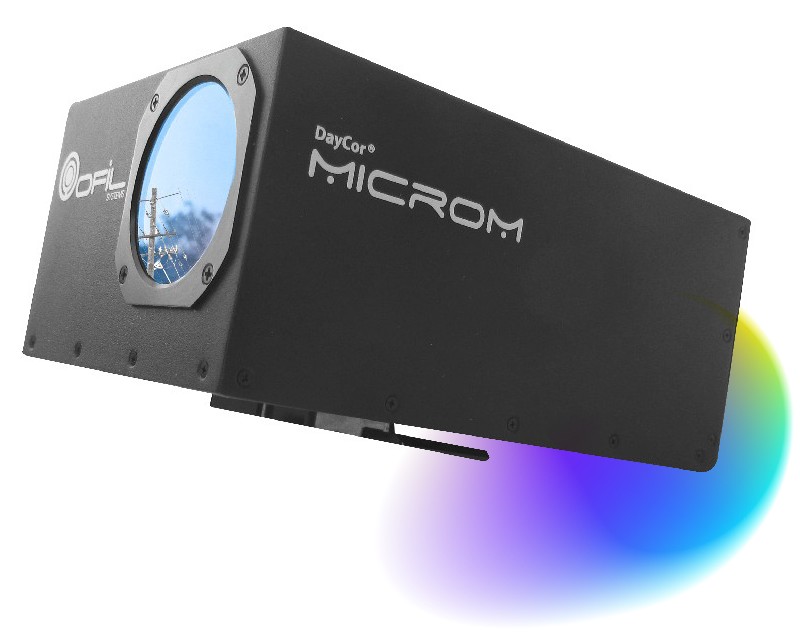

DayCor® micROM HD
Области применения: инспекция линий электропередачи и распределения, подстанций и контактных сетей железных дорог с использованием БПЛА.
OEM- и модульные камеры
DayCor® UV Eye

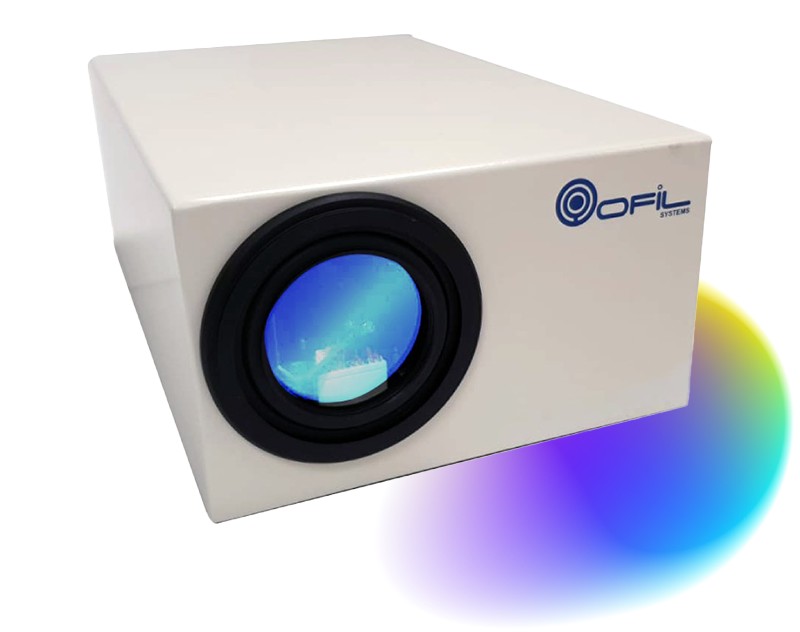

DayCor® UV Eyelite
DayCor® UV EyeScope
Решение OFIL для диагностики
Gridnostic: интеллектуальный анализ изображений для мониторинга электросетей
Программная платформа Gridnostic использует мультисенсорные технологии для обработки УФ-, RGB- и тепловизионных данных. Она превращает большие массивы изображений в числовые показатели степени дефекта и формирует практические рекомендации для эффективного управления состоянием объектов.
Платформа разработана на основе исследований и методических рекомендаций НИИ электроэнергетики США (EPRI). Gridnostic объединяет инспекционные данные в геопространственном контексте и формирует обзор состояния сети с привязкой к карте.
- Мультисенсорная интеграция: совмещение УФ-, RGB- и тепловизионных данных для более глубокого анализа.
- Поддержка ГИС: результаты инспекции отображаются в геопространственном контексте, создавая целостную картину состояния сети.
- Упрощение данных с помощью ИИ: сложная информация превращается в четкие практические выводы благодаря искусственному интеллекту.
- Управление данными об объектах и отчетность: удобная работа с архивом данных, расширенные возможности обмена информацией и создания отчетов.
- Экспертные рекомендации и диагностика: практический опыт отраслевых специалистов поможет быстро определить причину проблемы.
Пример из практики
Ведущий мировой облачный провайдер использует УФ-инспекции и аналитику Gridnostic для защиты подстанций дата-центров
Обзор
Крупнейший мировой оператор облачной и ИИ-инфраструктуры управляет десятками гипермасштабируемых дата-центров в Северной Америке, Европе и Азии. Эти центры поддерживают критически важные цифровые сервисы, включая облачные вычисления, корпоративные приложения, финансовые сервисы и электронную коммерцию, выдерживая стремительно растущие ИИ-нагрузки.
Рост энергопотребления, связанный с внедрением GPU‑кластеров и увеличением плотности серверных шкафов, потребовал от компании более предсказуемого и надёжного подхода к контролю высоко- и средневольтных систем электроснабжения. Поддержание бесперебойной работы стало стратегическим приоритетом.
Для решения этой задачи оператор внедрил программу предиктивного обслуживания, основанную на использовании УФ-камер OFIL, адаптированных для работы при дневном освещении, и инспекционной платформы Gridnostic. Программа на ранней стадии выявляет частичные разряды, разрушение изоляции и другие дефекты подстанций, трансформаторов, распределительных устройств, кабелей и генераторов.
Предпосылки внедрения системы контроля: рост энергопотребления в эпоху ИИ
Современные дата-центры потребляют в 50 раз больше электроэнергии на квадратный метр, чем традиционные здания. В 2023 году дата-центры в США потребляли 4,4% всей электроэнергии страны, а к 2028 году этот показатель, по прогнозам, достигнет 6,7–12%.
52% крупных сбоев в работе дата-центров связаны с электропитанием.
740000$ – средняя стоимость незапланированного простоя, 1000000$ – в случае крупного сбоя.
Потери от сбоев в работе компаний Amazon, Alibaba и др. за последние годы составили 10 млн – 1 млрд $.
Оператор дата-центров столкнулся со следующими проблемами:
- постоянное расширение GPU-кластеров с высокой ИИ-нагрузкой
- рост нагрузки на трансформаторы и средневольтное оборудование
- высокая чувствительность к малейшим электрическим дефектам
- длительные сроки поставки высоковольтных трансформаторов (18–24 месяца)
- требование бесперебойной эксплуатации без простоев
Проблемы, требующие решения
Оператор выявил критические уязвимости электрической инфраструктуры:
- Скрытое разрушение на ранних стадиях. Визуальный осмотр и тепловизионная съемка не фиксируют ранние стадии частичных разрядов в подстанциях, так как на этом этапе нет тепловых и видимых признаков.
- Надежность трансформаторов при глобальном дефиците поставок. Из-за длительных сроков поставки и мирового дефицита силовых трансформаторов приоритетной задачей стала безотказная работа уже установленного оборудования. Любая неожиданная проблема в понижающем трансформаторе подстанции может привести к длительному простою.
- Надежность средневольтных распределительных устройств. Кабельные муфты, шины и изоляция выключателей в средневольтных распределительных устройствах со временем разрушаются под воздействием окружающей среды, старения или ошибок монтажа.
- Масштабные последствия отказов. Сбой одной подстанции способен парализовать работу облачных сервисов в целом регионе, затронув миллионы пользователей. Требовалась диагностическая технология, выявляющая дефекты задолго до появления видимых признаков.
Решение: ручные УФ-инспекции, системы непрерывного УФ-мониторинга и аналитика Gridnostic
Ручные УФ-камеры для плановых и внеплановых инспекций
Ручные УФ-камеры OFIL, адаптированные для дневного освещения, применяются для контроля высоковольтных и средневольтных объектов без остановки подстанции. Камеры быстро и точно выявляют частичные и дуговые разряды на:
- трансформаторных вводах
- средневольтных распределительных устройствах
- кабельных муфтах и соединениях
- наружных и внутренних шинах
- обмотках и узлах генераторов.
Инспекции проводятся с безопасного расстояния в штатном режиме сети, выявляя аномалии, недоступные визуальному и тепловому контролю.

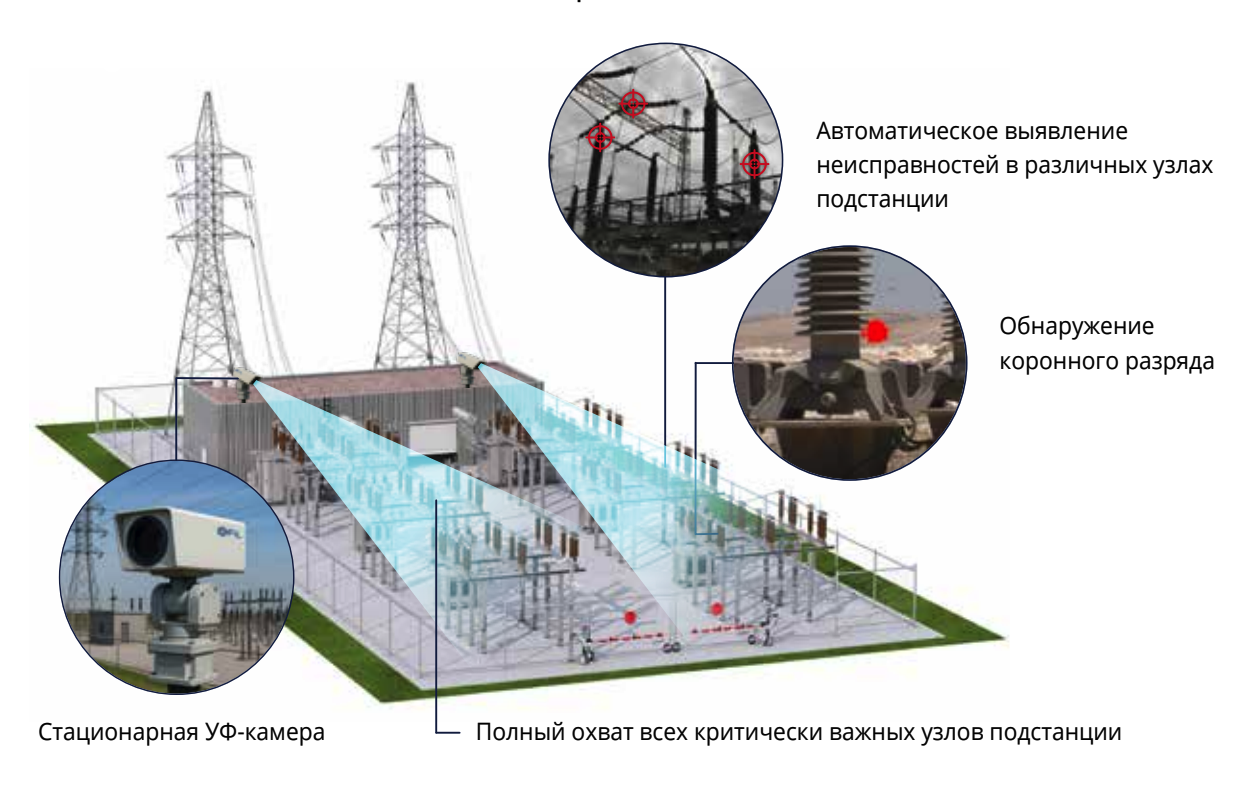

Камеры непрерывного УФ-мониторинга для контроля в реальном времени
На подстанциях, питающих зоны высокой доступности и GPU-кластеры высокой плотности, были установлены стационарные УФ-камеры непрерывного мониторинга.
Камеры отслеживают:
- оборудование подстанций
- трансформаторные вводы
- шины распределительных устройств
- кабельные муфты и наружные соединения
Преимущества непрерывного мониторинга:
- мгновенные оповещения о разрядах
- автоматическая запись событий для анализа причин дефектов
- раннее выявление дефектов между плановыми инспекциями
- долгосрочное отслеживание динамики частичных разрядов
- контроль при осадках, повышенной влажности и загрязнении.
Общий анализ и оценка критичности дефектов с помощью Gridnostic
После ручных инспекций или сигналов мониторинга УФ-изображения и видеозаписи загружаются в платформу Gridnostic, которая служит централизованной средой анализа для всех объектов.
Платформа Gridnostic включает:
- оценку критичности дефектов по методикам EPRI
- аналитические функции на базе ИИ
- сравнение результатов нескольких циклов инспекций
- мультисенсорную диагностику (УФ, тепловизионные и визуальные данные)
- приоритизацию обслуживания на основе динамики фактического состояния объектов
- отчетность и документацию
Результаты
В течение первого года после внедрения были достигнуты следующие результаты:

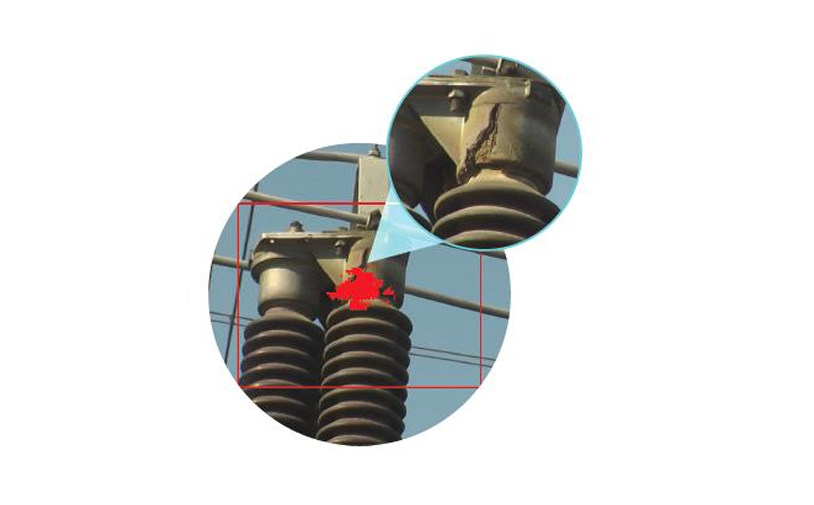

- Раннее обнаружение частичного разряда на трансформаторном вводе. Разряд средней степени опасности обнаружен при плановой инспекции, своевременно выполнена замена оборудования.
- Обнаружение скрытых частичных разрядов внутри средневольтного распределительного устройства. УФ-инспекция выявила дефект без тепловых и визуальных признаков. Развивающийся дефект изоляции устранен до того, как он стал серьезным.
- Стандартизация инспекционных процессов. С помощью платформы Gridnostic сформирован единый подход к оценке дефектов и планированию обслуживания для разных дата-центров.
- Существенное снижение риска внеплановых отключений. Система предотвратила инциденты, способные привести к многомиллионным потерям.
Почему УФ-инспекции и Gridnostic имеют стратегическое значение
Сегодня оператор считает УФ-диагностику ключевым элементом программы повышения надежности электроснабжения. Решение OFIL:
- выявляет дефекты значительно раньше визуального и тепловизионного контроля
- работает с безопасного расстояния без отключения оборудования
- продлевает срок службы трансформаторов и распределительных устройств
- способствует проактивному управлению объектами
- снижает риск отказов
В условиях, где простои недопустимы, УФ-инспекция и аналитика Gridnostic выявляют проблемы электрооборудования значительно быстрее, чем традиционные методы.
