RFT. Введение в технологию — Сигналы и чувствительность
При контроле методом RFT используются типы графиков: полосовой, фигура Лиссажу, и комплексная плоскость RFT. В процессе контроля создаётся объём данных с сигналами различного характера, которые происходят от различных источников: дефекты, конструктивные элементы объекта контроля, шум. Важно уметь читать данные RFT и отделять шум от полезного.
Существуют особенности, по которым можно распознать сигналы и обнаружить дефекты. Опыт использования метода RFT позволил собрать статистику, как могут выглядеть сигналы от конкретных форм дефектов или шума. Благодаря этому становиться проще работать с данными RFT даже дефектоскопистам с малым опытом. В современном цифровом оборудовании предусмотрены различные фильтры, которые помогают сделать сигналы чище. Как? - привели информацию в конспекте.
стр. 3 - Формы сигналов от дефектов

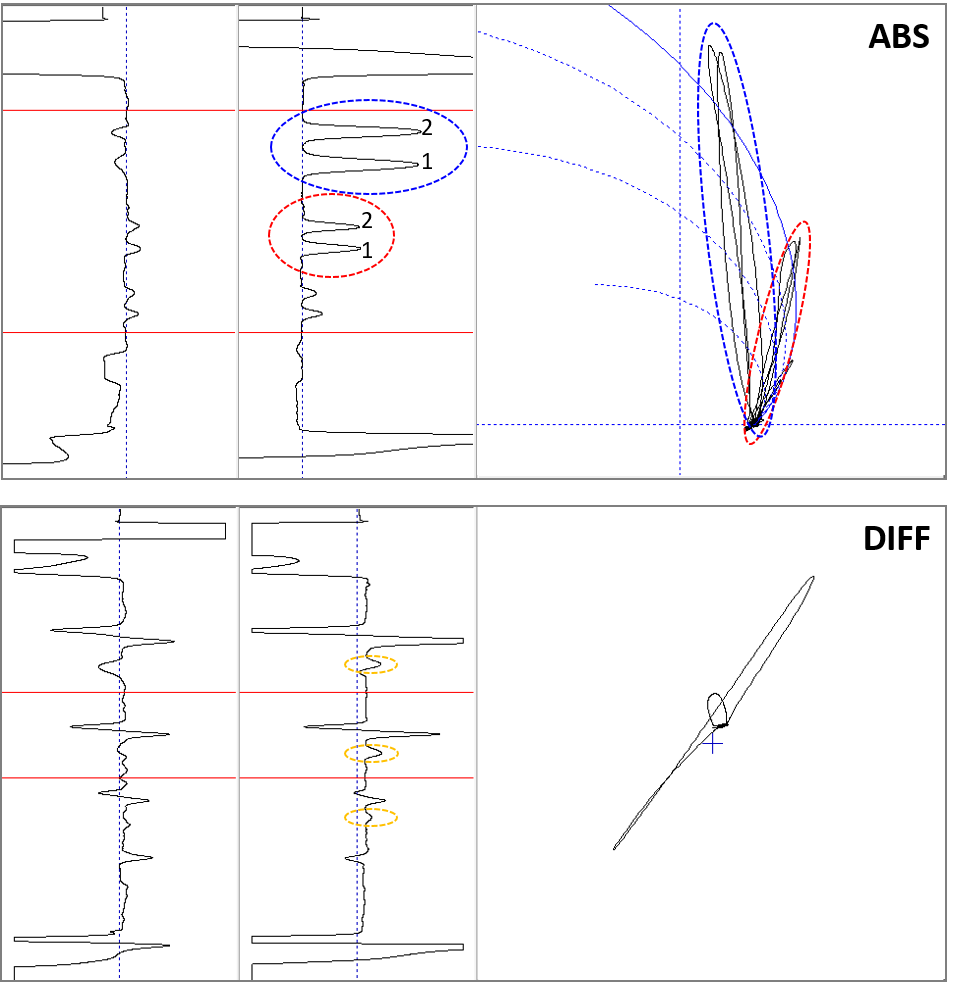

Анализ сигналов в методе контроля дальним полем является сложной задачей. Важно принимать во внимание и применять теорию в основе метода; знать наиболее распространённые формы сигналов от простых дефектов; очень важно запоминать форму TSP сигнала (от опорной плиты), это поможет обнаружить дефекты в зоне трубки с опорной плитой. Сигналы от мелких дефектов на ABS канале при использовании зонда с одним передатчиком: - создают два сигнала на полосовом графике: 1 - когда приемник проходит мимо дефекта; 2 - когда передатчик проходит мимо дефекта; - угол наклона сигнала на комплексной плоскости указывает на глубину дефекта дефект выделенный синим, глубже, чем дефект, выделенный красным. Сигналы от мелких дефектов на DIFF канале при использовании зонда с одним передатчиком имеют синусоидальную форму на полосовом графике. Данные на полосовом графике считывать сверху вниз, при этом сигнал дефекта начинается слева и заканчивается справа при проведении контроля в соответствие с ASME или ASTM E2096 E2096M. В зависимости от размера дефекта, после синусоидального сигнала можно увидеть небольшой сигнал от передатчика.

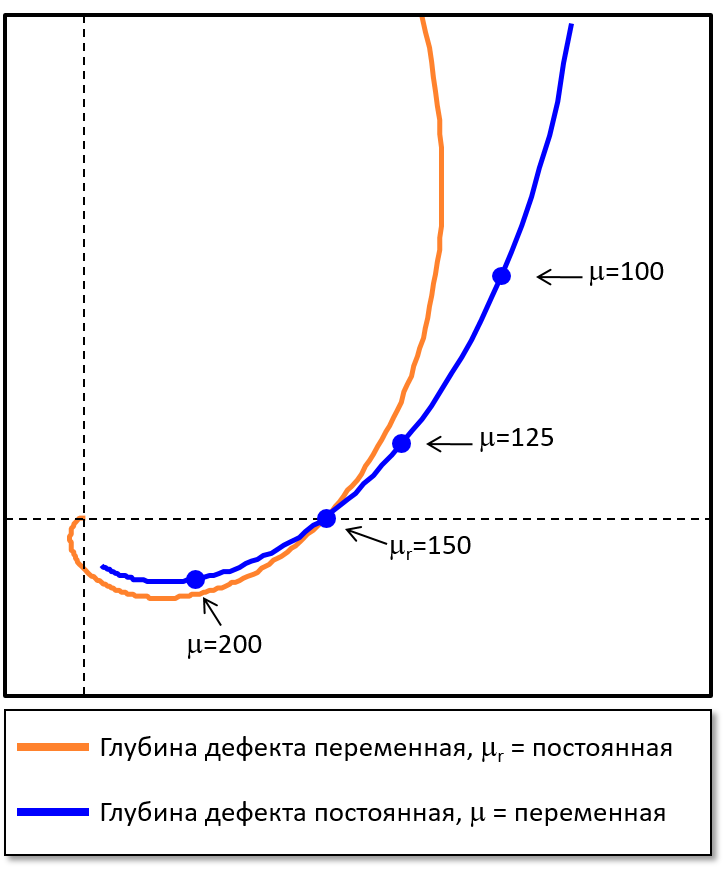

стр. 11 - Что влияет на чувствительность

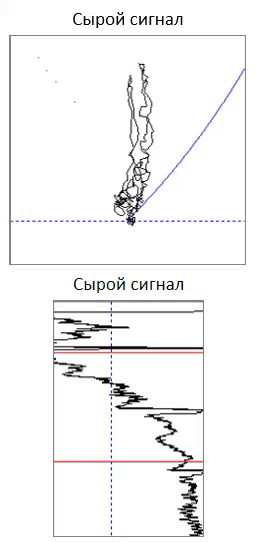

стр. 18 - Фильтр
Low pass filter (Фильтр низких частот) использовать когда дефект имеет более низкую частоту, чем шум; когда сигнал от дефекта содержит волнистость - медленные, низкочастотные колебания сигнала, характерные для некоторых типов дефектов.
High pass filter (Фильтр высоких частот) использовать, когда дефект имеет более высокую частоту, чем шум; когда требуется удалить постоянную составляющую (DC offset)* из сигнала.
На практике часто используется High pass filter, так как основные технологические шумы (электромагнитные наводки, шум от трения) в объекте контроля часто являются выше частотой по отношению к полезному сигналу от дефектов типа коррозии или трещин.
Отличие частотных характеристик сигналов от дефектов и шума — это ключевой навык оператора. Различие определяется по сигналам от искусственных дефектов известного размера и на бездефектном участке калибровочной трубы.
Скачать полный конспект: RFT. Введение в технологию — Сигналы и чувствительность
Что в полном конспекте
Этот пост — краткий обзор. Полный конспект «RFT. Введение в технологию — Сигналы и чувствительность» разбирает тему подробнее и с иллюстрациями:
В PDF приведены:
- виды сигналов от дефектов на ABS- и DIFF-каналах;
- что влияет на чувствительность;
- как использовать фильтры.
Скачать полный конспект
Предыдущие части цикла: «Общая концепция», «Оборудование», «Выбор частоты»
