RFT. Введение в технологию — Выбор частоты

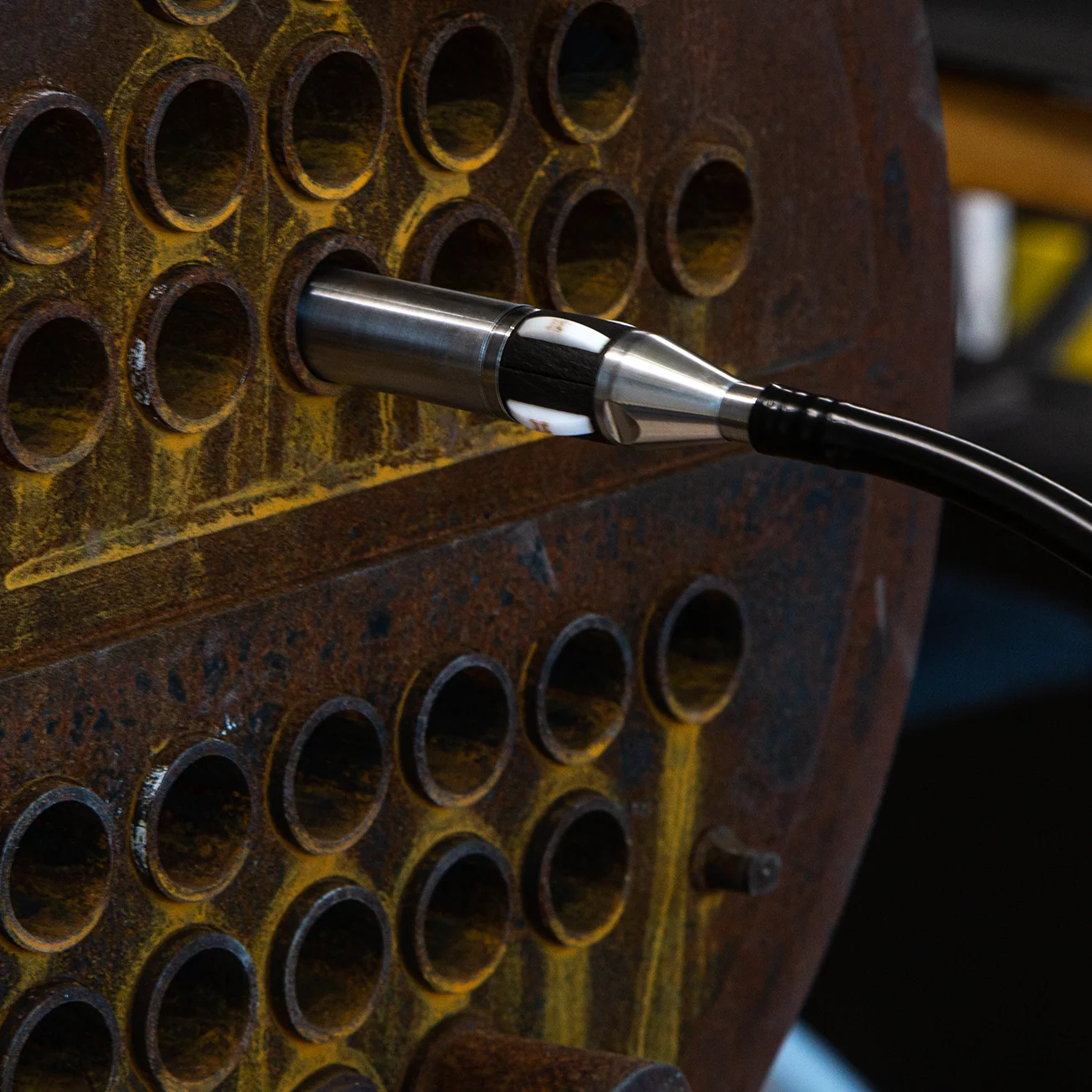

RFT метод или метод контроля дальним полем используется для проведения периодического контроля состояния трубок в пучках теплообменников и парогенероваторов, изготовленных из углеродистых сталей.
RFT (Remote Field Testing), или метод контроля дальним полем — электромагнитный метод контроля трубок в пучках теплообменников котлов и парогенераторов из углеродистой стали и других ферромагнитных сплавов.
Специализируется там, где обычный вихретоковый контроль (ECT) на ферромагнитной стали не работает: высокая магнитная проницаемость снижает глубину проникновения вихревых токов до долей миллиметра, поэтому ECT определяет только поверхностные дефекты. RFT проникает сквозь толщину стенки и находит коррозию, эрозию, питтинг, износ вблизи перегородок и общее утонение трубок.
Проведение контроля RFT методом (или метод контроля дальним полем) требует правильной настройки оборудования. Основным параметром настройки является частота излучения зонда.
Существуют правила, которые позволяют найти наиболее подходящую частоту излучения зонда, для проведения контроля конкретного теплообменника методом RFT.
Введение: зачем нужен метод и что решает оборудование
RFT (Remote Field Testing или метод контроля дальним полем) — это электромагнитный метод для периодического контроля труб в пучках теплообменников котлов и парогенераторов, труб малого диамтера из углеродистой стали и других ферромагнитных сплавов. Метод предназначен только для контроля ферромагнитных материалов, где классический вихретоковый контроль (ECT) не эффективен. В ферромагнитной стали высокая магнитная проницаемость снижает глубину проникновения вихревых токов до долей миллиметра, поэтому ECT видит только приповерхностные дефекты. RFT проходит сквозь всю стенку и находит коррозию, эрозию, питтинг, общий износ на внутренней (ВØ) и наружной (НØ) поверхностях трубы.
Оборудование RFT - это система из трёх составляющих: прибор (дефектоскопа), зонды и калибровочные трубки, и программное обеспечение для анализа данных. Система будет правильно работать, если выполнить точную настройку. Главным параметром настройки является частота возбуждения зонда. Здесь рассамотрено, как правильно подобрать частоту для объекта контроля.
Что такое технология RFT
Remote Field Testing — метод сквозной передачи. Поле передатчика выходит наружу сквозь стенку трубы, идёт вдоль её оси снаружи и возвращается внутрь сквозь стенку к приёмнику, который стоит на расстоянии более двух наружных диаметров от передатчика. Поле дважды пересекает стенку, приёмник «считываетт» ослабленный сигнал, а программное обеспечение по степени ослабления расчитывает объём потери металла. RFT метод одинаково чувствителен к дефектам на ВØ и НØ поверхностях. Обратная сторона — RFT не различает, на какой стороне трубы находится потеря металла.
Отличие от ECT принципиальное. Вихретоковый зонд работает на высоких частотах и предназначен для цветных сплавов (латунь, титан, медь). Излучатель и приёмник в таких зондах расположены близко. RFT регистрирует дальнее поле, которое распространяется на большие расстояния, дважды проходит сквозь стенку трубки. При этом в зонде используюутся низкие частоты, а передатчик и приёмники разнесены на большом расстоянии. Низкая частота подходит контроля ферромагнитных материалов. Концепция метода представлена в первой части «RFT. Введение в технологию — Общая концепция».
Какие задачи решает RFT
Какие дефекты выявляет. Метод находит коррозию, эрозию, питтинг (точечную коррозию), общий износ трубы, утонения и забоины у опорных плит (TSP, Support). На абсолютном канале (ABS) хорошо видны сигналы от плавных и протяжённых потерей толщины, дифференциальный (DIF) — резкие точечные дефекты.
Какие объекты контроля. Трубы теплообменников котлов, парогенераторов, конденсаторов и любых изделий, с трубками малого диаметра из углеродистой, ферритной нержавеющей сталей и никелевых сплавов. Метод востребован в энергетике, нефтепереработке, нефтегазовой и химической отраслях.
Когда подходит RFT: Ферромагнитные трубы малого и среднего диаметра, где вихретоковый контроль неэффективен. Быстрый контроль всего трубного пучка. Возможен контроль изогнутых и частично загрязнённые накипью.
стр. 4 - Выбор частоты. Способ 1
Взять калибровочную трубку с двумя искусственными дефектами одного типа, разными по глубине на 20%. Например, проточки на 40% и 60% утонения от номинальной толщины стенки.
Получить данные с этих искусственных дефектов и выделить их сигналы курсором на полосовом графике для одновременного отображения на комплексной плоскости.
Измерить значение углов сигналов от обоих дефектов.
При настоящей разнице глубины дефектов 20% рекомендуемая разница углов должна составлять ≈15°–20°.
стр. 6 - Правило
В процессе выбора частоты убедиться, что значение частоты приемлемо относительно используемой системы электросетей в текущей стране. При проведении контроля в стране с частотой системы электросетей: - 50 Гц: выбрать рабочую частоту зонда в диапазоне синих отрезков, избегать красные отрезки. - 60 Гц: выбрать рабочую частоту зонда в диапазоне зелёных отрезков, избегать красные отрезки. В соответствии с выбранной частотой установить значение полосы пропускания в соответствие с графиком. Следить чтобы скорость протяжки зонда не превышала, указанную на графике.

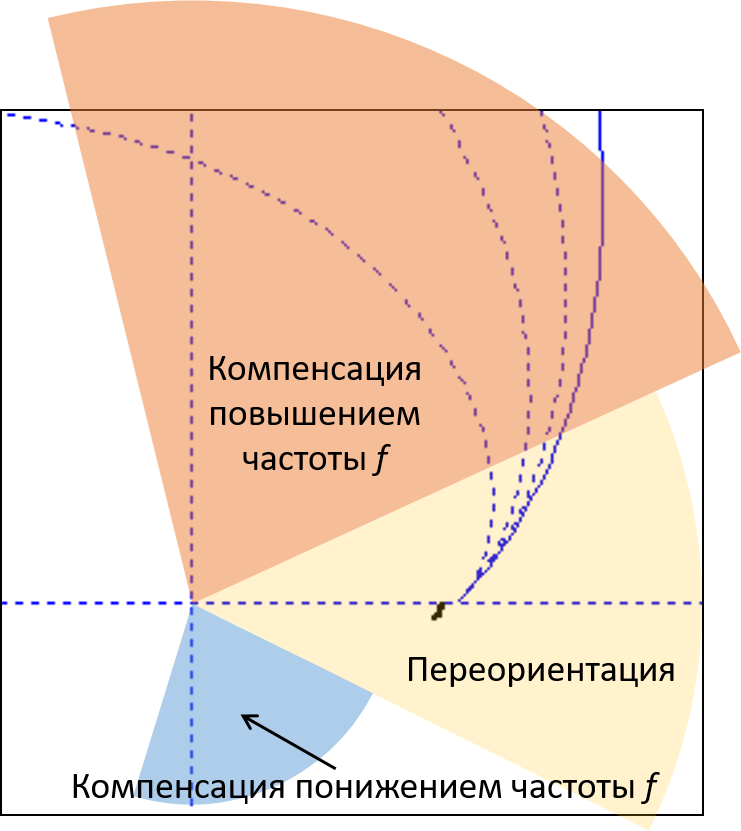

стр. 9 - Частотная компенсация
Скачать полный конспект: RFT. Введение в технологию — Оборудование
Что в полном конспекте
Этот пост — краткий обзор. Полный конспект «RFT. Введение в технологию — Выбор частоты» разбирает тему подробнее и с иллюстрациями:
- Скачать полный конспект
