RFT — электромагнитный контроль ферромагнитных труб теплообменников для обнаружения дефектов потери толщины стенок трубок из углеродистых и ферромагнитных сталей в пучках теплообменников котлов и парогенероваторов, находит дефекты снаружи и внутри трубок.
Для контроля нужны дефектоскоп, зонды, калибровочные образцы и программное обеспечение для анализа сигналов (амплитуды и фазы). Есть базовые рекомендации к оборудованию, которые устанавливаются стандартами ASTM E2096M или ASME.
Введение: зачем нужен метод и что решает оборудование
RFT (Remote Field Testing или метод контроля дальним полем) — это электромагнитный метод для периодического контроля труб в пучках теплообменников котлов и парогенераторов, труб малого диамтера из углеродистой стали и других ферромагнитных сплавов. Метод предназначен только для контроля ферромагнитных материалов, где классический вихретоковый контроль (ECT) не эффективен. В ферромагнитной стали высокая магнитная проницаемость снижает глубину проникновения вихревых токов до долей миллиметра, поэтому ECT видит только приповерхностные дефекты. RFT проходит сквозь всю стенку и находит коррозию, эрозию, питтинг, общий износ на внутренней (ВØ) и наружной (НØ) поверхностях трубы.

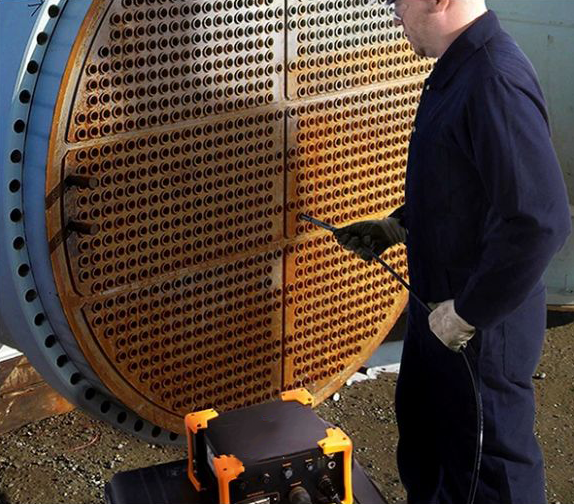

Оборудование RFT - это система из трёх составляющих: прибор (дефектоскопа), зонды и калибровочные трубки, и программное обеспечение для анализа данных. Первый пост разбирал общую концепцию дальнего поля. Этот — про оборудование, из чего состоит система RFT и зачем это нужно.
Что такое технология RFT
Remote Field Testing — метод сквозной передачи. Поле передатчика выходит наружу сквозь стенку трубы, идёт вдоль её оси снаружи и возвращается внутрь сквозь стенку к приёмнику, который стоит на расстоянии более двух наружных диаметров от передатчика. Поле дважды пересекает стенку, приёмник «считываетт» ослабленный сигнал, а программное обеспечение по степени ослабления расчитывает объём потери металла. RFT метод одинаково чувствителен к дефектам на ВØ и НØ поверхностях. Обратная сторона — RFT не различает, на какой стороне трубы находится потеря металла.
Отличие от ECT принципиальное. Вихретоковый зонд работает на высоких частотах и предназначен для цветных сплавов (латунь, титан, медь). Излучатель и приёмник в таких зондах расположены близко. RFT регистрирует дальнее поле, которое распространяется на большие расстояния, дважды проходит сквозь стенку трубки. При этом в зонде используюутся низкие частоты, а передатчик и приёмники разнесены на большом расстоянии. Низкая частота подходит контроля ферромагнитных материалов. Концепция метода представлена в первой части «RFT. Введение в технологию — Общая концепция».
Какие задачи решает RFT
Какие дефекты выявляет. Метод находит коррозию, эрозию, питтинг (точечную коррозию), общий износ трубы, утонения и забоины у опорных плит (TSP, Support). На абсолютном канале (ABS) хорошо видны сигналы от плавных и протяжённых потерей толщины, дифференциальный (DIF) — резкие точечные дефекты.
Какие объекты контроля. Трубы теплообменников котлов, парогенераторов, конденсаторов и любых изделий, с трубками малого диаметра из углеродистой, ферритной нержавеющей сталей и никелевых сплавов. Метод востребован в энергетике, нефтепереработке, нефтегазовой и химической отраслях.
Когда подходит RFT: Ферромагнитные трубы малого и среднего диаметра, где вихретоковый контроль неэффективен. Быстрый контроль всего трубного пучка. Возможен контроль изогнутых и частично загрязнённые накипью.
стр. 5 - Показания Diff канала
На изображении показано, как сигналы дифференциального канала (DIF), зарегистрированные в виде полосовых графиков проецируются на комплексной плоскости. Полосовые графики демонстрируют один и тот же канал, но в разных векторах. Каждая точка на полосовом графике соответствует конкретному значению амплитуды сигнала. Эти точки переносятся на комплексную плоскость с поправкой на вектор. Так представляется возможность оценить фазовый наклон (поворот) сигнала.

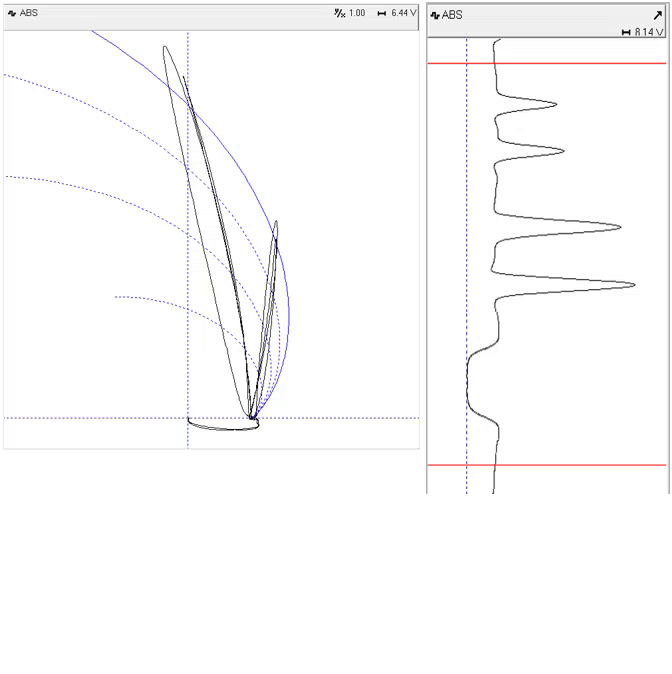

стр. 7 - Показания ABS канала
стр. 10 - Зонды
Зонд с одним передатчиком
Главная цель – выявление потери толщины в стенке труб. Хорошая чувствительность к очагам коррозионного и эрозионного поражения. 2 канала: абсолютный (ABS) и дифференциальный (DIF). Зонд специализирован на контроль с помощью абсолютного канала. «Cлеп» к дефектам, расположенным близко к опорным плитам (TSP).
Зонд с двумя передатчиками
Применяется для контроля точечной коррозии. Передатчики могут переключаться в режимы работы: Первый, Второй, Оба. 2 канала: абсолютный (ABS) и дифференциальный (DIF). Зонд специализирован для получения DIF-сигнала простого в интерпретации. Увеличивает вероятность выявления точечных дефектов вблизи опорных плит. Сигнал ABS канала намного сложнее анализировать, чем у зондов с одним передатчиком.
Зонд с двумя приёмниками
Применяется для выявления дефектов в зонах опорных плит (TSP). 4 канала: ведущие ABS/DIF и ведомые ABS/DIF. Объединяет в себе преимущества зондов с одним передатчиком и зондов с двумя передатчиками. Однако, анализ данных сложнее, требует опытный дефектоскопист.
Скачать полный конспект: RFT. Введение в технологию — Оборудование
Что в полном конспекте
Этот пост — краткий обзор. Полный конспект «RFT. Введение в технологию — Оборудование» разбирает тему подробнее и с иллюстрациями:
- составляющие системы RFT;
- разновидность зондов RFT;
- калибровочные трубки и виды искусственных дефектов;
- практические особенности настройки и проведения контроля.
