RFT (Remote Field Testing или метод контроля дальним полем) — это электромагнитный метод для периодического контроля труб в пучках теплообменников котлов и парогенераторов, труб малого диамтера из углеродистой стали и других ферромагнитных сплавов. Метод предназначен только для контроля ферромагнитных материалов, где классический вихретоковый контроль (ECT) не эффективен. В ферромагнитной стали высокая магнитная проницаемость снижает глубину проникновения вихревых токов до долей миллиметра, поэтому ECT видит только приповерхностные дефекты. RFT проходит сквозь всю стенку и находит коррозию, эрозию, питтинг, общий износ на внутренней (ВØ) и наружной (НØ) поверхностях трубы.
Проходной RFT зонд помещают во внутреннем пространстве в дальнем конце трубки. Зонд механически протаскивают вдоль всей трубки вручную или автоматизированным способом. Сигналы о состоянии металла трубки поступают на дефектоскоп по длинному кабелю.

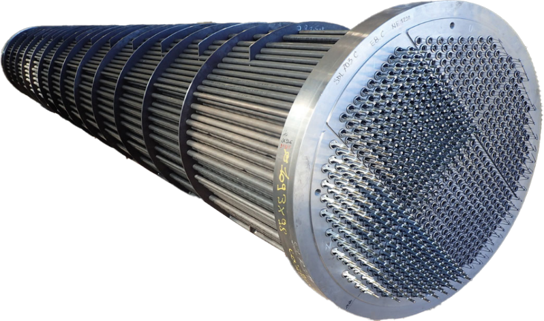

RFT контроль ферромагнитных трубок теплообменников дальним полем: равная чувствительность к дефектам внутри и снаружи стенки.
стр. 3 - Общая концепция

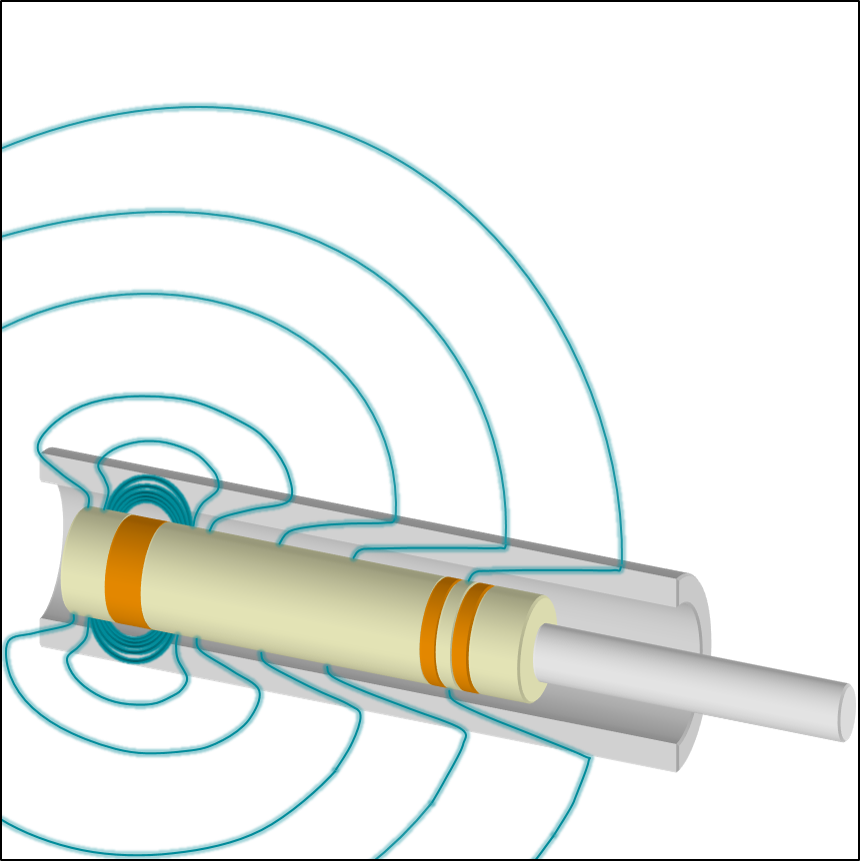

Базовая конструкция зонда включает одну катушку передатчик и две приемные катушки. Излучение зонда состоит из двух основных полей, связывающих между собой передатчик и приёмник:
- ближнее поле сосредоточено вокруг передающей катушки и быстро затухает с увеличением расстояния вдоль трубки.
- дальнее поле, которое выходит наружу сквозь стенку трубки, распространяется вдоль оси трубки, а затем снова проникает обратно сквозь стенку трубки обратно внутрь.
Пространство, в котором дальнее поле доминирует является зоной дальнего поля (remote field zone). Это пространство распространяется на расстояние более двух диаметров трубки от катушки передатчика.

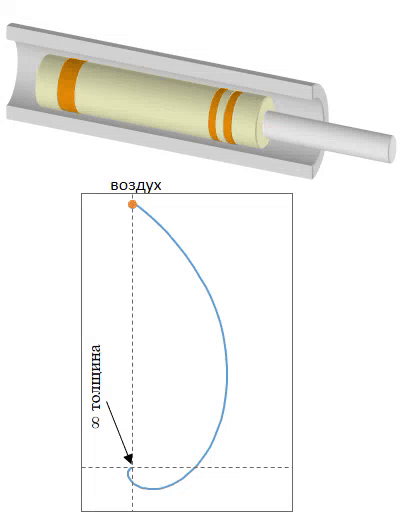

стр. 12 - Спираль затухания
Чтобы показать сквозную передачу, описываемую уравнениями скин-слоя* используется полярная диаграмма или комплексная плоскость...
* - скин-слой это эффект уменьшения амплитуды электромагнитных волн по мере их проникновения вглубь проводящего материала. В результате этого эффекта, например, переменный ток высокой частоты при протекании по проводнику распределяется не равномерно по сечению, а преимущественно в поверхностном слое.
стр. 17 - Сигналы от дефектов

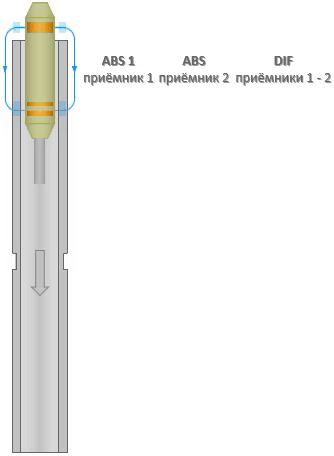

Когда зонд проходит мимо дефекта в трубе, сигнал происходит в виде двух эффектов:
Эффект приемника. Первый приемник получает сигнал во время прохождения мимо дефекта, а затем аналогичный сигнал от второго приёмника. Вычитание сигналов приемников позволяет получить S-образный дифференциальный сигнал (DIFF).
Эффект передатчика. На поле передатчика проходящего мимо дефекта оказывается влияние, которое регистрируют приемники.
На ABS канале оба приёмника работают одновременно и выдают практически идентичные сигналы.
На DIFF канале небольшая разница в расположении приёмников влияет на вычитания сигналов. Если дефект большой по отношению к приёмнику, то фактический сигнал будет на уровне шумов.
Скачать полный конспект: RFT. Введение в технологию — Общая концепция
Что в полном конспекте
Этот пост — краткий обзор. Полный конспект «RFT. Введение в технологию — Общая концепция» разбирает тему подробнее и с иллюстрациями:
- распространение и затухание поля в трубке;
- влияния частоты, магнитной проницаемости и коэффициента заполнения;
- спираль затухания;
- сигналы ABS и DIFF на полосовых графиках и комплексной плоскости;
- характеристики и ограничения метода (с опорой на ASTM E2096/E2096M).
