OmniScan. Настройка RollerFORM и сбор данных

Настройка RollerFORM и сбор данных

Роликовый ФР ПЭП RollerFORM используется для контроля расслоений и пористости в композитах и для контроля остаточной толщины стенок металлических труб и резервуаров.

Подходит для контроля коррозии, выявляет дефекты в обшивке из полимерных композитных материалов с толщинами от 2 до 50 мм. Применяется для оценки клеевого соединения между композитной обшивкой и сотовым или другим заполнителями.

Роликовый ФР ПЭП RollerFORM используется с дефектоскопами линейки OmniScan.

Управление приборами OmniScan SX и OmniScan MX2 осуществляется программным обеспечением с одноимённым названием OmniScan MXU 4.x. Последнюю версию прошивки можно скачать по ссылке MXU 4.4R5.zip

ПО OmniScan MXU содержит множество функций, которые позволяют выполнять неразрушающий контроль традиционным ультразвуковым методом (УЗ) и методом фазированных решеток (ФР). При работе с роликовым преобразователем используется линейное сканирование.

Как настроить роликовый преобразователь с характеристиками линейной решётки:

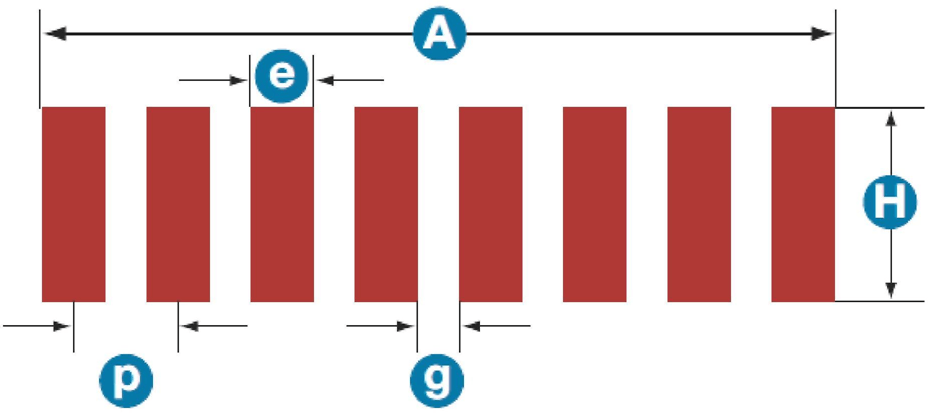

Частота, МГц	Кол-во элементов (n)	Шаг (p), мм	Активная апертура (A), мм	Подъем* (H), мм
3,5 5,0	64	0,8	51,2	6,4

*H – высота пьезоэлемента / по-другому подъем элемента

e - ширина отдельного элемента.

g - расстояние между двумя смежными элементами.
