Фазированные решётки. Что делать со странными индикациями на развёртках?

Странные сигналы

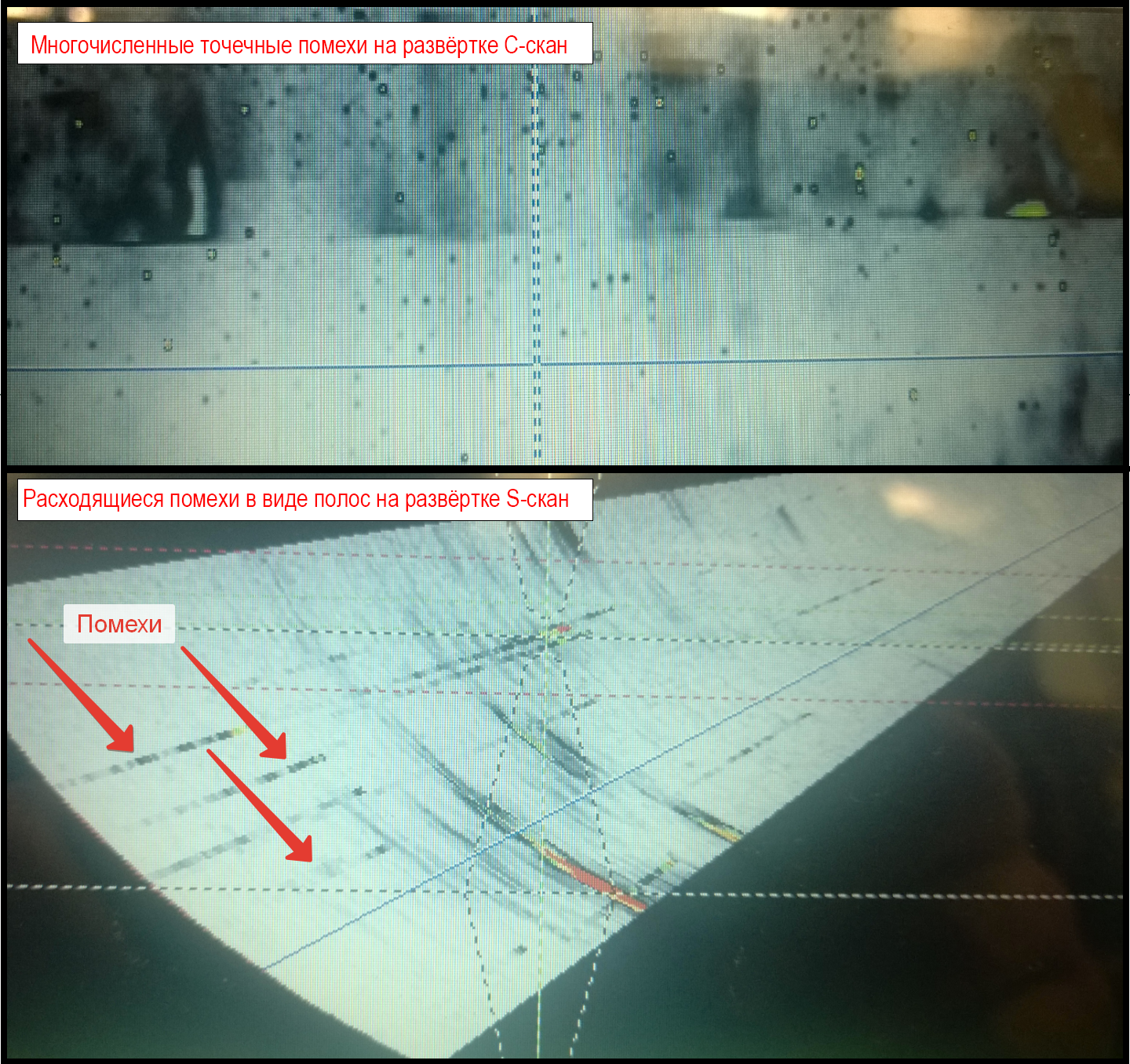

Эти сигналы характеризуются одинаковым размером пятна индикаций на развёртке С-скан и имеют почти одинаковую амплитуду, выраженной в цвете.

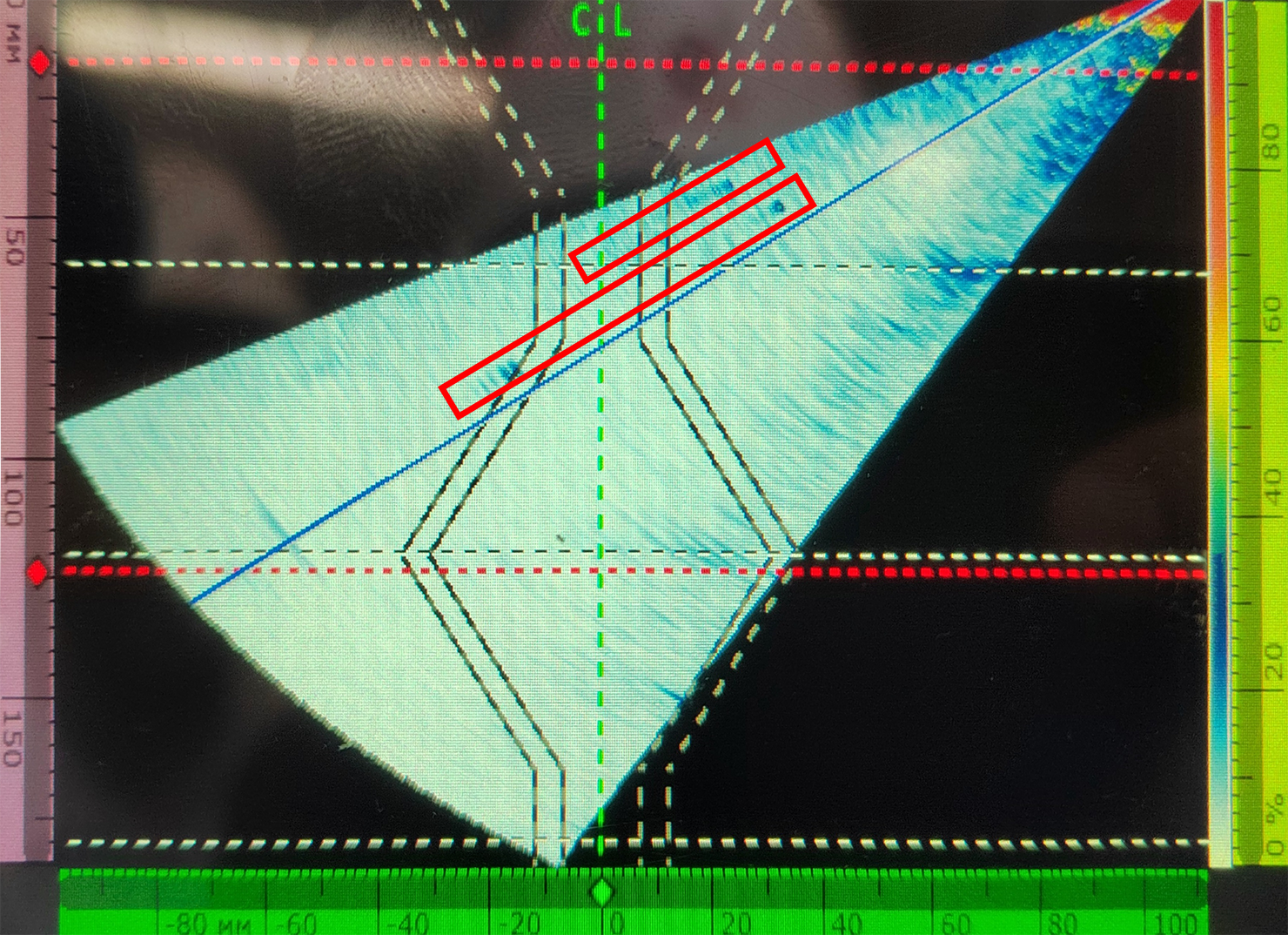

Если подвести курсор данных к странной индикации, то на развёртке S-скан мы увидим разной интенсивности расходящиеся полосы по лучу распространения УЗ волн.

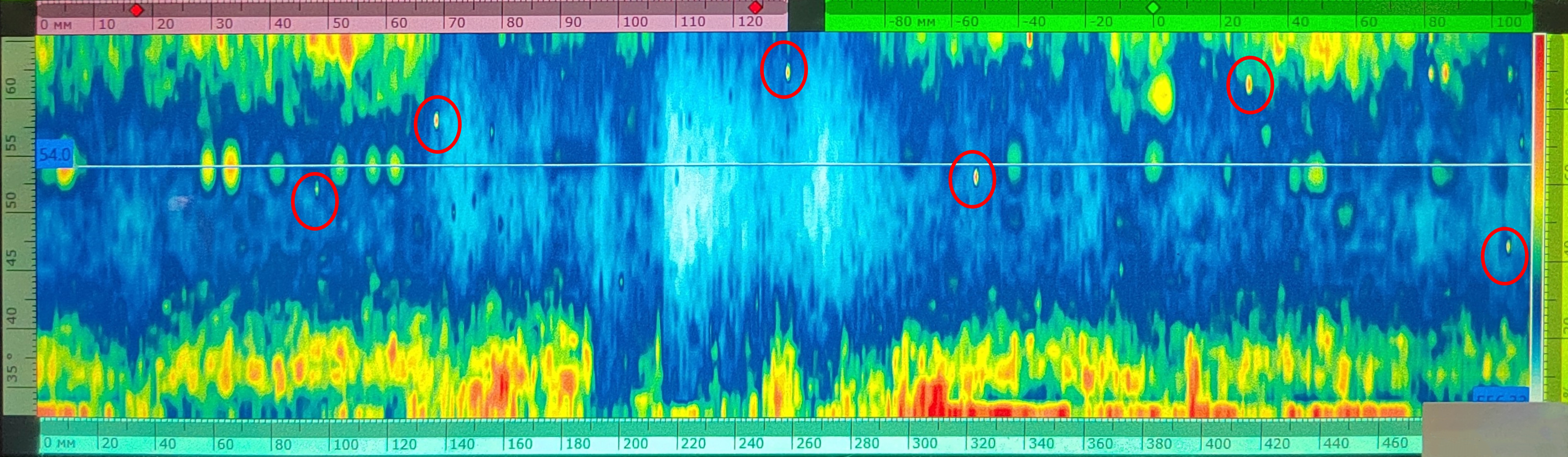

Эти индикации могут быть разной интенсивности. Вот более характерный пример:

Причина и решение

Если есть уверенность, что призма, фазированный ПЭП и прибор исправны, акустический контакт приемлемый, а настройки и калибровка прибора прошла соответствующую апробацию на калибровочных образцах, то причиной такого поведения аппаратуры может быть наличие сильного электромагнитного шума, источником которого могут быть сварочные работы, трансформаторы, станки и устройства на производстве в непосредственной близости от проведения контроля.

Очевидно, что такое качество данных контроля неприемлемо для браковки или допуска изделий. Но если попытаться заново просканировать проблемную зону контроля, то можно получить точно такие же данные с немного изменившимся расположением странных индикаций на развертках С-скан и S-скан.

Чтобы получить приемлемые данные контроля можно устранить/выключить источник электромагнитного шума. Но это чаще всего очень не просто, так как требует вмешательство в технологический процесс производства, остановку этого процесса. Любой простой на производстве дорого стоит. А иногда бывает, что источник шума просто непонятно где.

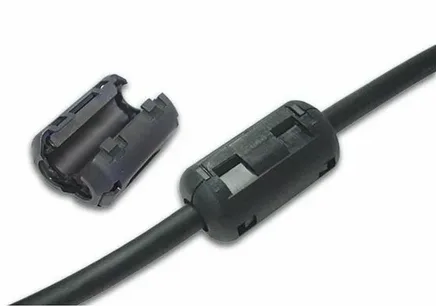

Поэтому для снижения влияния электромагнитного шума на работу дефектоскопа с фазированными решётками и для получения более качественных данных контроля можно использовать ферритовый фильтр. Ферритовый фильтр должен точно подходить к диаметру кабеля. Фильтр лучше всего надеть как можно ближе к штекеру преобразователя фазированной решётки. Это простое приспособление позволяет значительно ослабить шум и меньше завесить от внешних обстоятельств. Многие производители поставляют ферритовые фильтры в комплекте с дефектоскопом на фазированных решётках.

Однако, если в комплекте с прибором не прилагаются ферритовые фильтры, то хорошим правилом будет дооснастится ими самостоятельно и держать их рядом с оборудованием.
