Дефектоскоп OmniScan SX

Дефектоскоп на фазированных решетках для контроля производственных процессов
Артикул: 21780
Цена по запросу
В наличии на складе,
самовывоз, доставка по России
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
55893-13

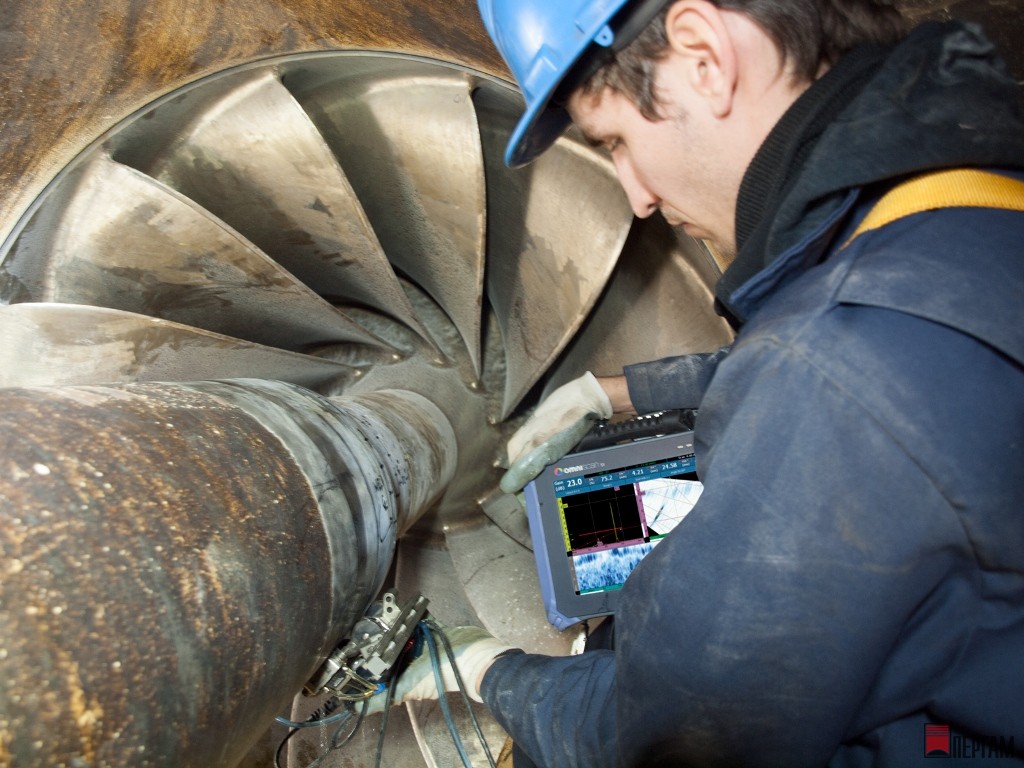

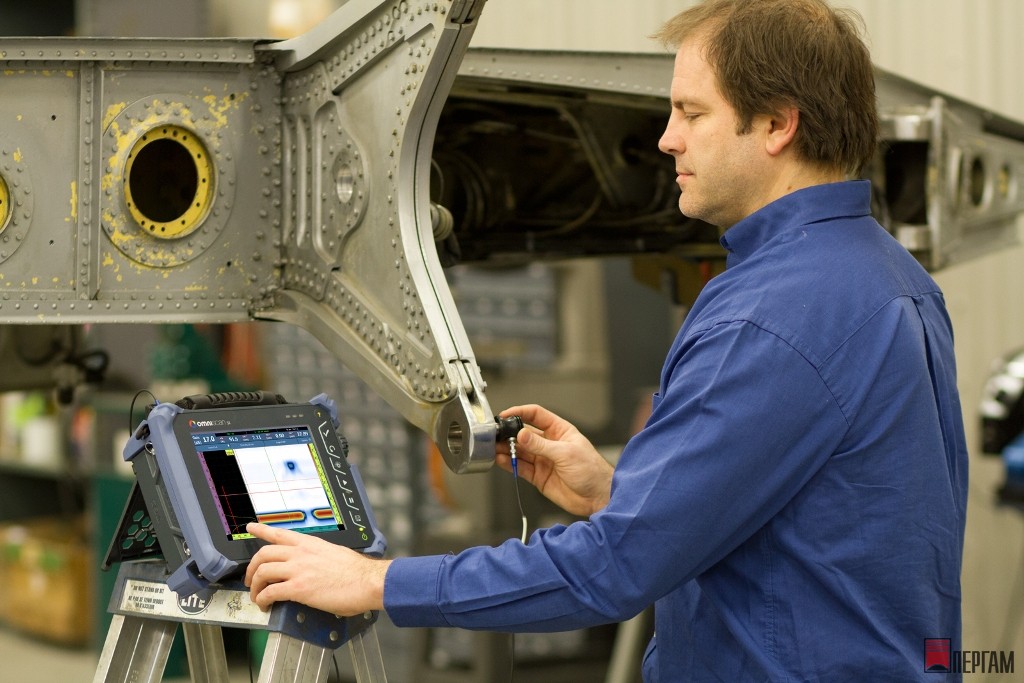

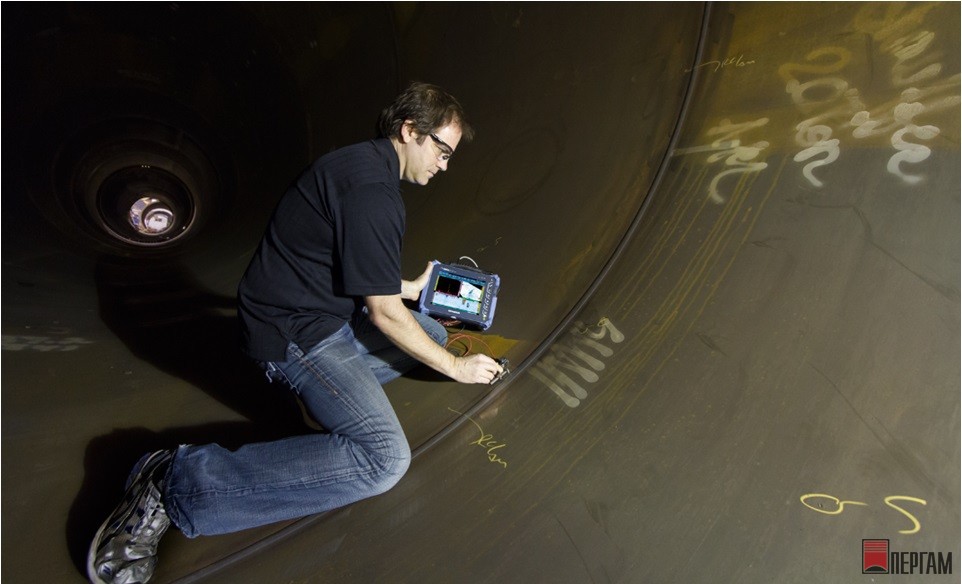

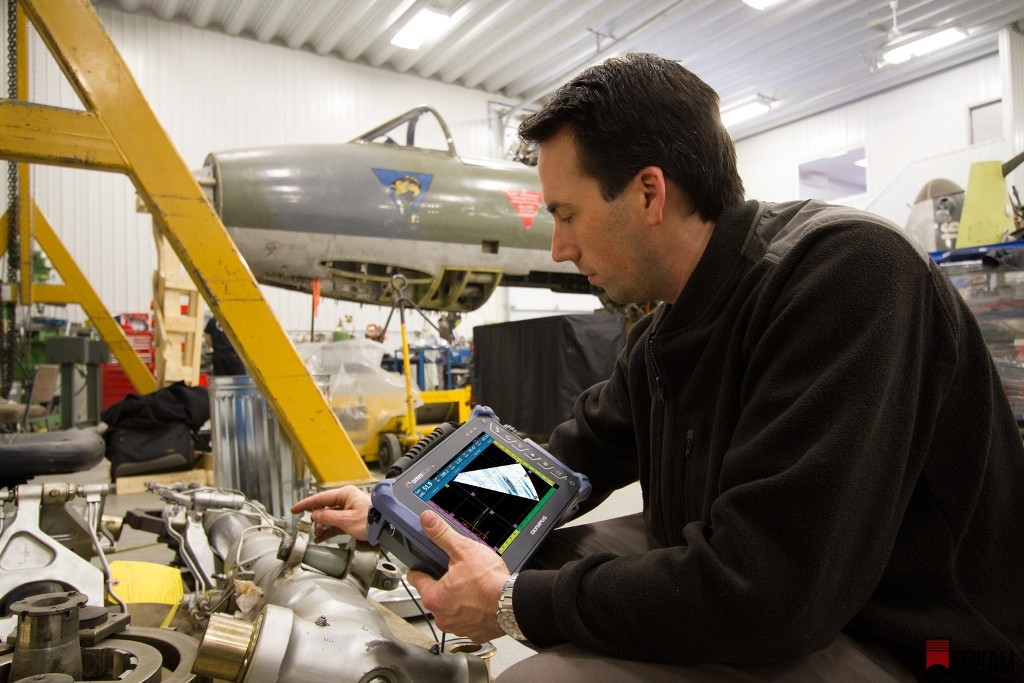

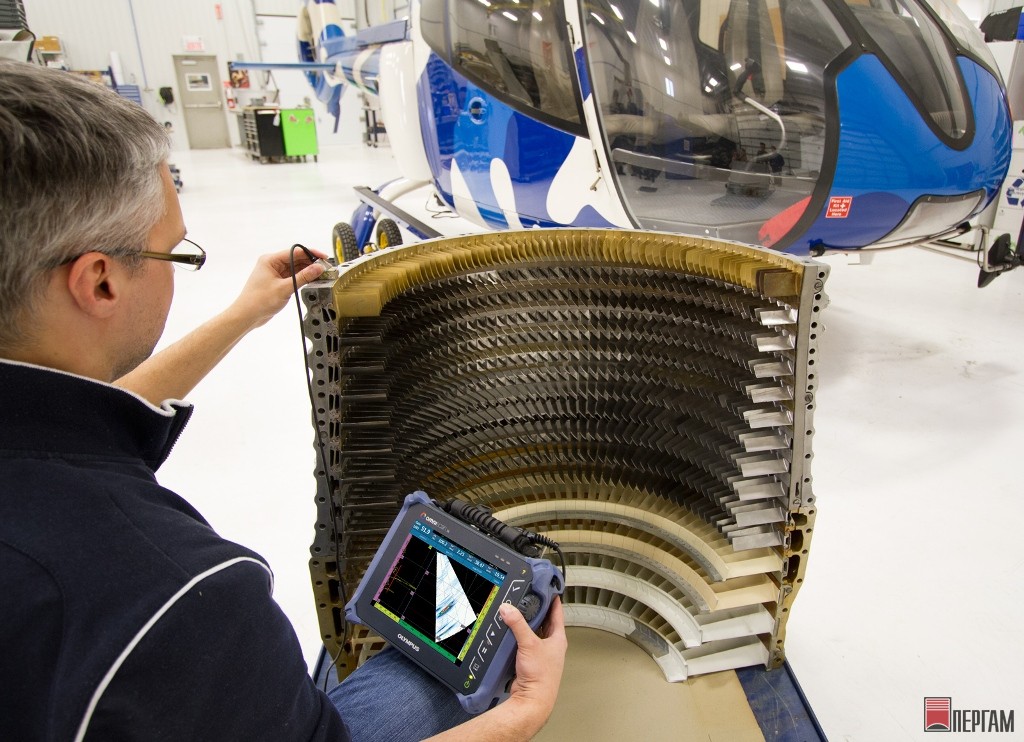

Дефектоскоп OmniScan SX
описание в pdf

Olympus NDT OmniScan SX

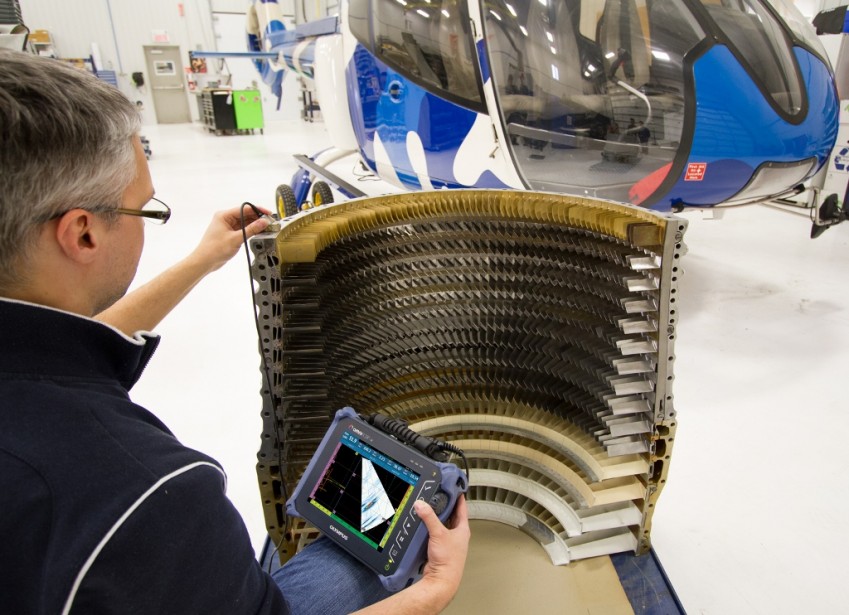

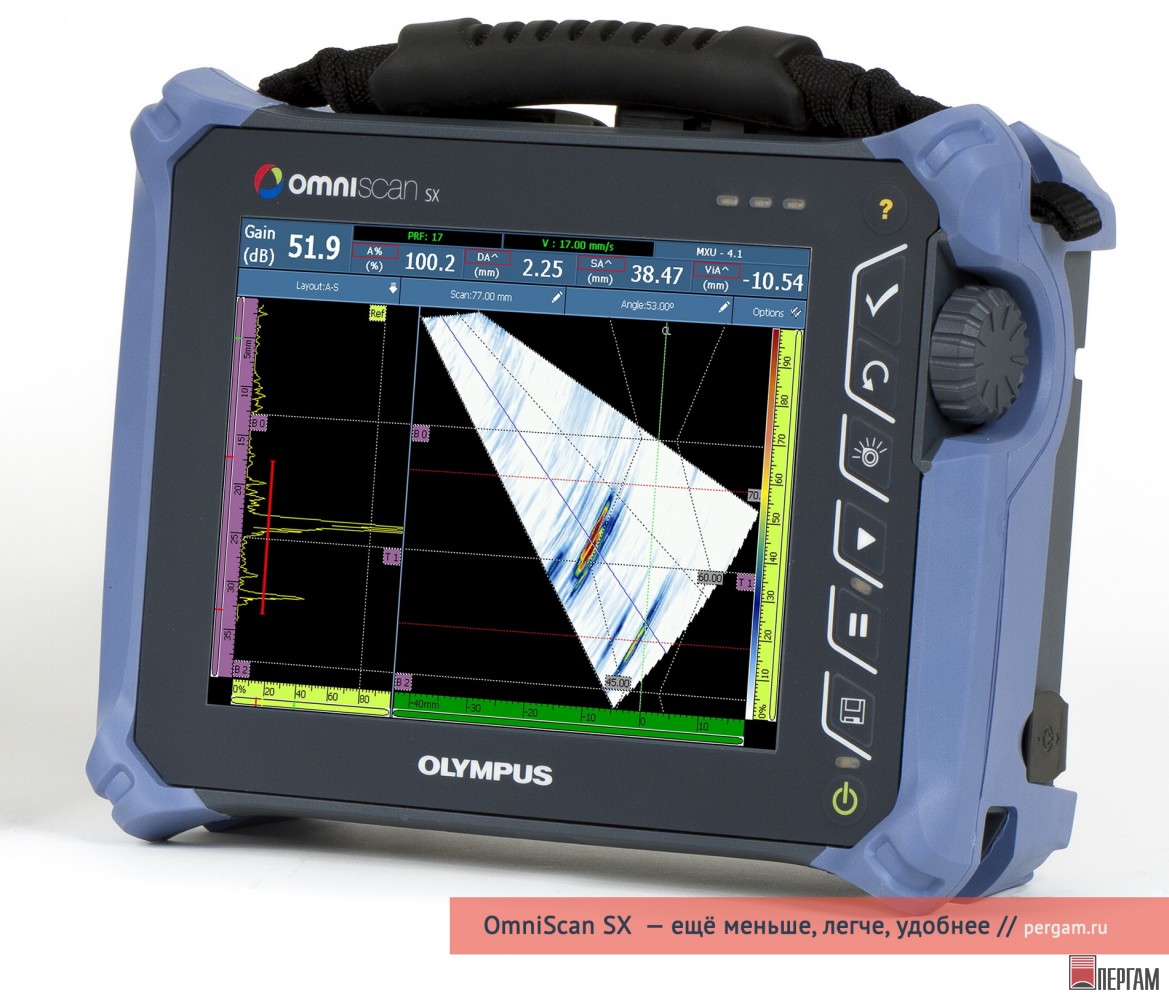

Новый портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2. Новый Omniscan SX — это воплощение простоты и надёжности. С этим дефектоскопом контроль производственных процессов и выявление скрытых повреждений станет ещё проще.

OmniScan SX — прекрасный результат более чем 20-ти лет исследований в области УЗ фазированных решеток. Удобный программный интерфейс, дефектоскоп оснащен 8,4-дюймовым (21,3 см) сенсорным экраном. Обратите внимание, прибор не модульный и позволяет работать только с одной группой элементов фазированной решетки. Это делает его простым в применении и доступным по цене.

Применение

Дефектоскоп значительно упрощает производственные процессы и повышает производительность, рассмотрим основные области применения этого прибора.

  • Контроль сварных соединений с применением фазированных решеток

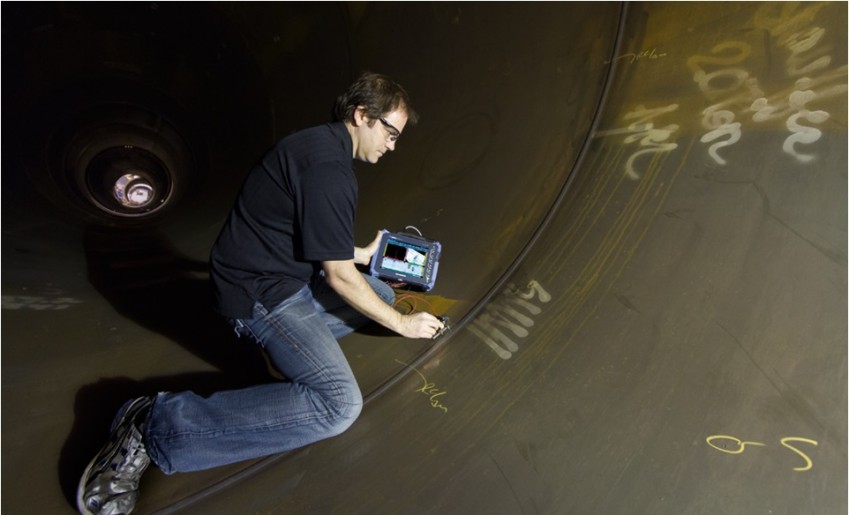

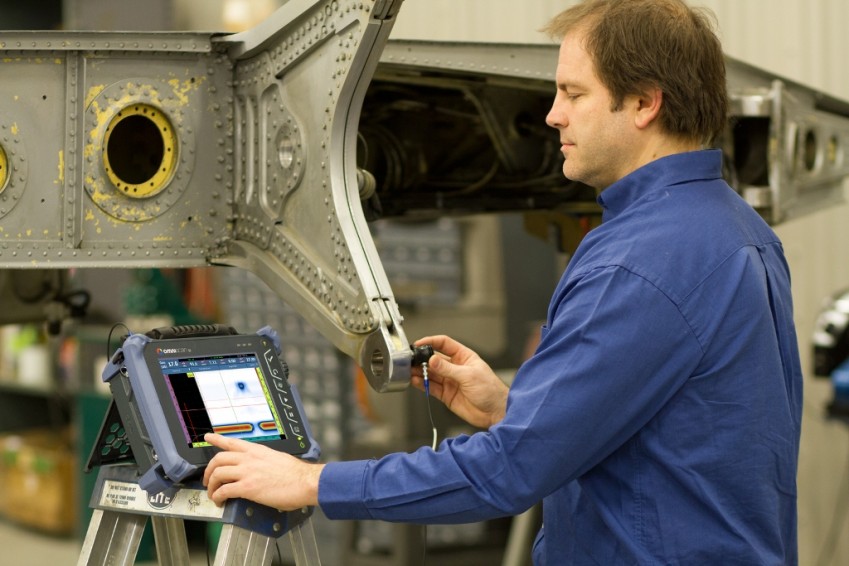

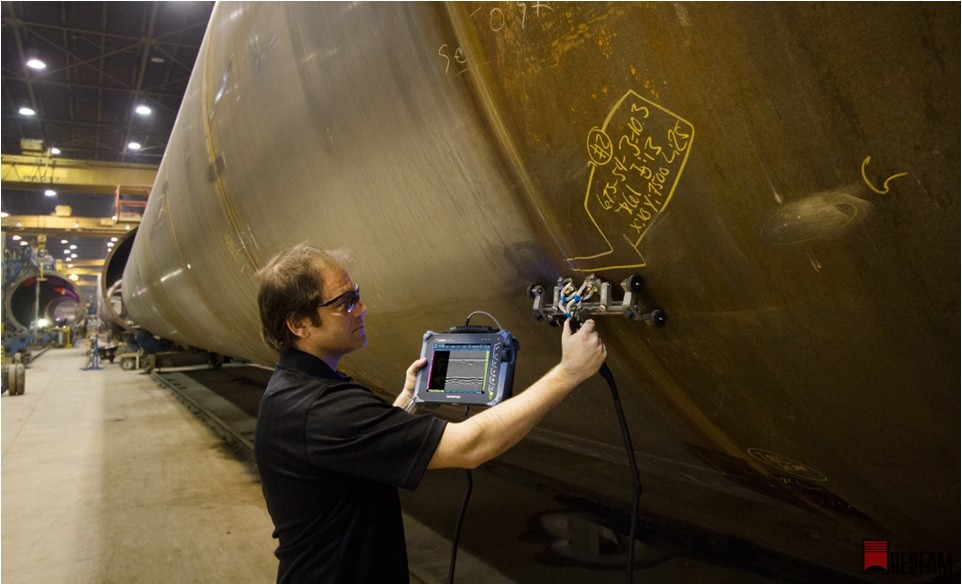

    OmniScan SX PA применяется для ручного и полуавтоматического контроля сварных швов, разработан Olympus для нефтегазовой промышленности. Данная технология используется в соответствии с требованиями ASME, API и другими стандартами, отличается высокой скоростью обнаружения дефектов и простотой в интерпретации полученных данных.
  • Выявление коррозии и контроль композитных материалов

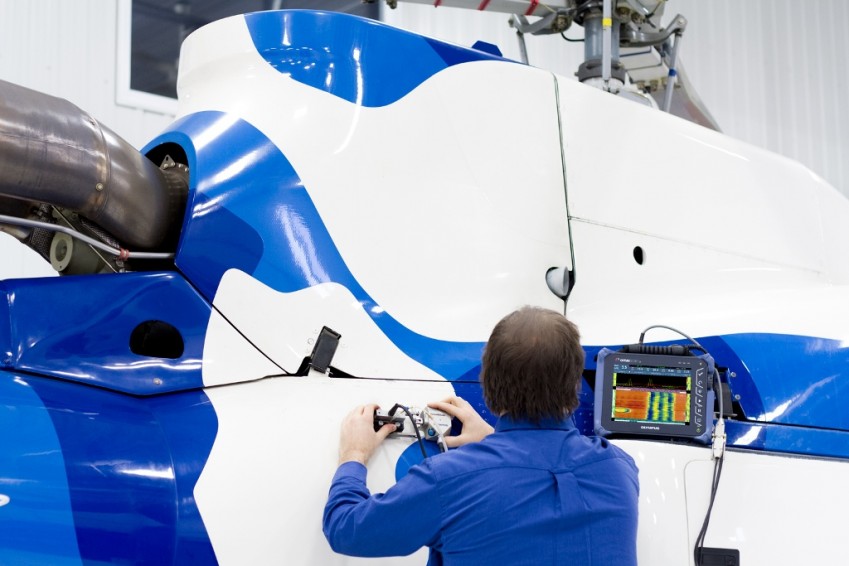

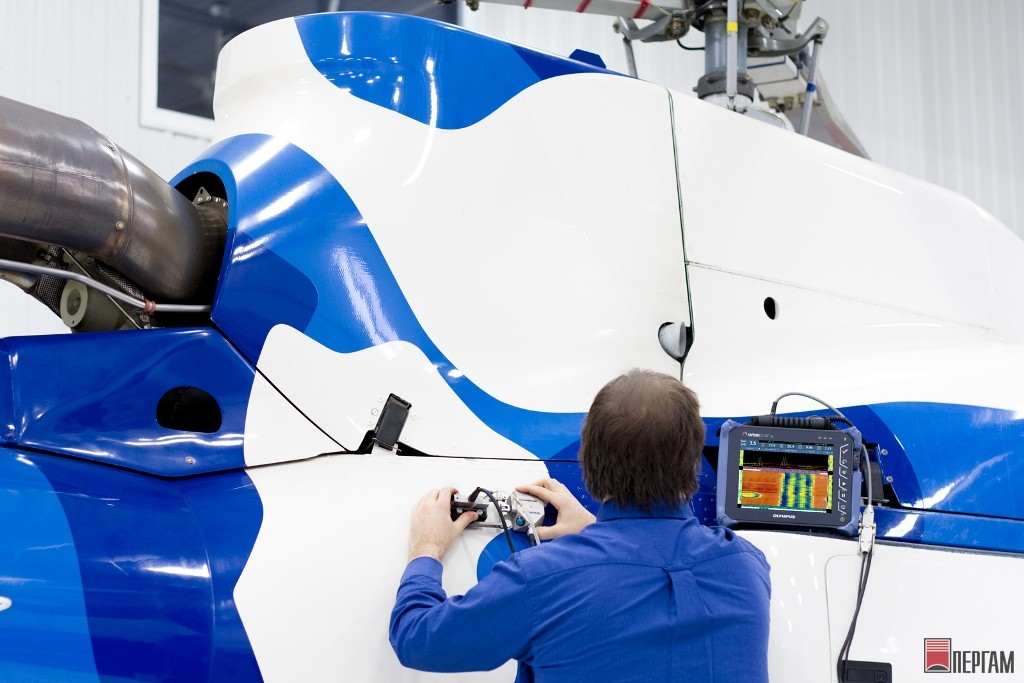

    Контроль продольными волнами стал более доступен с прибором OmniScan SX. Olympus предлагает проверенное на практике решение для контроля расслоений в композитных материалах и оценки коррозионного утонения стенок.
  • Контроль сварных соединений методом TOFD
    Технология TOFD — простой и эффективный метод для обнаружения дефектов сварных соединений. Высокая чувствительность метода TOFD существенно облегчает обнаружение дефектов и определение их размеров.
  • Контроль состава материалов
    Ультразвуковые методы неразрушающего контроля позволяют выявлять трещины, утонения стенок труб и другие коррозионные повреждения. OmniScan SX предоставляет возможность проводить контроль продольными и поперечными волнами и является бюджетным решением для контроля качества материалов с использованием одной группы.

Прибор имеет высокую разрешающую способность и чувствительность

Он одинаково хорош для контроля металлов, композитов и др. материалов, а также обеспечивает высокие требования к качеству контроля как в производственных, так и в полевых условиях.

OmniScan SX выпускается в двух конфигурациях:

  • SX-PA — исполнение ФР 16:64PR, с дополнительным традиционным УЗ-каналом
  • SX-UT — традиционный УЗ-контроль (без ФР)

Доступные режимы контроля:

  • фазированные решетки (только SX-PA);
  • импульс-эхо;
  • раздельно-совмещенный;
  • TOFD (дифракционно-временной метод).

OmniScan SX с высокой разрешающей способность и чувствительностью — прекрасный инструмент для контроля металлов, композитов и др. материалов. Обеспечивает высокие требования к качеству контроля как в производственных, так и в полевых условиях. Сенсорный экран OmniScan SX превращает многие задачи неразрушающего контроля в простые сенсорные операции. Тщательно продуманный и простой интерфейс. Выбор элементов и перемещение курсора, масштабирование и настройку стробов, ввод и редактирования текста — все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, высокой скоростью обновления данных А и S-сканов, и высокой частоты повторения зондирующих импульсов (ЧЗИ), делают OmniScan SX превосходным аналитическим прибором.

OmniScan SX совместим со всеми промышленными сканерами Olympus, преобразователями и комплектующими, а также с ПО для создания настроек, обработки и анализа данных — NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus — гарант эффективности неразрушающего контроля на всех уровнях, начиная с проектирования и настройки, заканчивая сбором данных и анализом результатов тестирования.

Видео: применение дефектоскопа для контроля сварных швов

Технические характеристики Дефектоскоп OmniScan SX

Технические характеристики Omniscan SX

Габариты (Ш x В x Г) 267×208×94 мм
Вес 3,4 кг с батареей
Запоминающие устройства Карта SDHC
Максимальный размер файла данных 300 Мб
Порты входа/выхода USB (2 шт.), SVGA
Дисплей 8,4″ (21,3 см), 800×600, 16 млн. цветов, 600 кд/м²
Питание Аккумулятор Smart Li-ion
Продолжительность работы батареи Минимум 6 часов при нормальных условиях работы
Диапазон рабочих температур От –10 до 45 °C
Температура хранения От –20 до 60 °C с батареей
От –20 до 70 °C без батареи
Степень защиты корпуса Соответствие требованиям IP66
Устойчивость к ударам Испытания на падение MIL-STD-810G 516.6

Комплектация

OmniScan SX доступен в двух конфигурациях: SX PA и SX UT.

Модель SX PA — это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режиме И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD.
