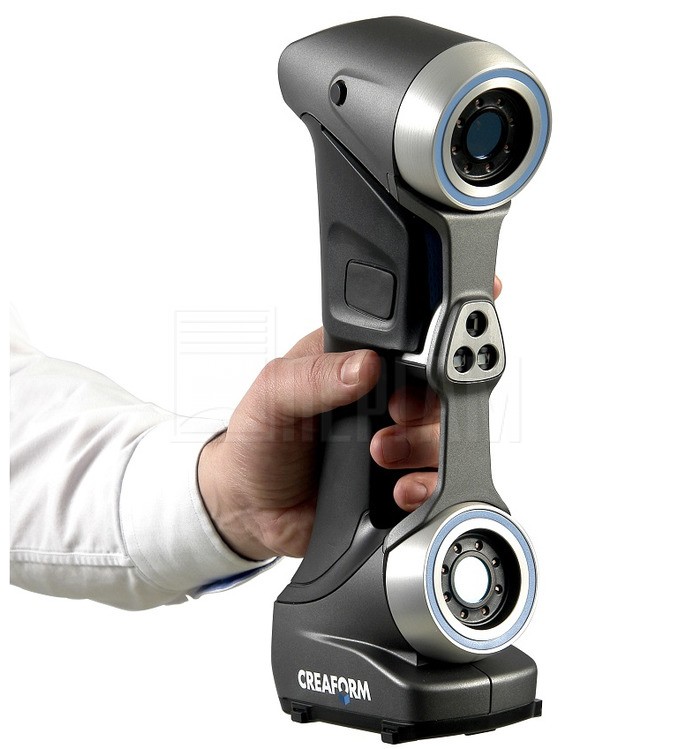

Ручной 3D сканер HandySCAN 3D

Creaform HandySCAN 3D

Ручной 3D-сканер нового поколения оптимизирован для удовлетворения потребностей производства и инженеров как наиболее эффективный и надежный способ 3D-измерений физических объектов. Сканер HandySCAN 3D самопозиционируется в уникальной динамической эталонной системе, которая обеспечивает высокую повторяемость измерений и точность. Полученная 3D-сканограмма отлично передает масштаб, представляет реальную геометрию объекта и позволяет легко увидеть дефекты поверхности.

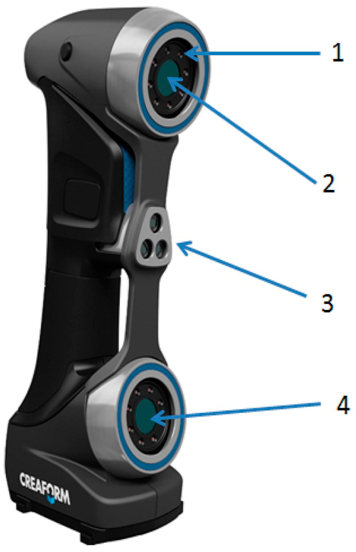

Компоненты

1. Красные светодиоды
2. Камера
3. Лазер
4. Камера

Аппаратная часть

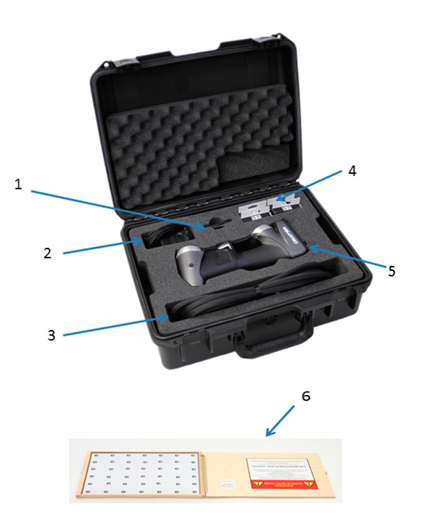

HandySCAN 3D и все необходимые аппаратные компоненты представлены в защитном кейсе, включая калибровочную пластину.

Многофункциональные кнопки

Приборы HandySCAN 3D разработаны с многофункциональными кнопками, которые позволяют осуществлять оптимальное управление. Каждая кнопка управления запрограммирована на несколько функций, которые можно выполнять посредством долгого нажатия или двух коротких.

Самопозиционирование

Сканер HandySCAN 3D не нуждается во внешней системе позиционирования, так как позиционирование детали определяется триангуляцией (в реальном времени). Особенность триангуляции обеспечивает положение сканера относительно объема и пространства. Эталонная система связана с объектом, на котором закреплены реперные точки. Во время получения данных объект двигать можно.

Получение данных о поверхности: воспроизведение поверхности в реальном времени.

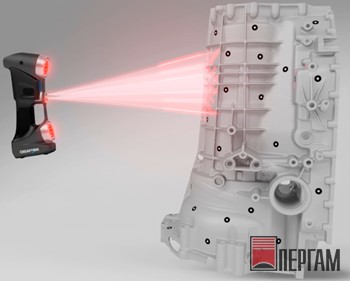

Поверхность создается автоматически. Лазерный луч, проецируемый на объект, деформируется в зависимости от его формы. Во время сканирования камеры записывают форму и переходят к вычислениям.

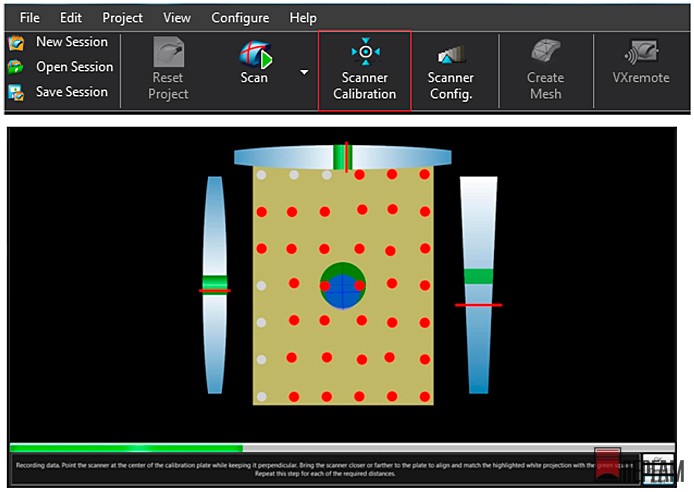

Калибровка

Изменения в окружающей среде могут влиять на калибровку сканера, в основном из-за перепадов давления или температуры, таким образом, изменяя механическую конфигурацию. Оптимизация калибровки позволяет вернуться к первоначальным измерительным характеристикам.
