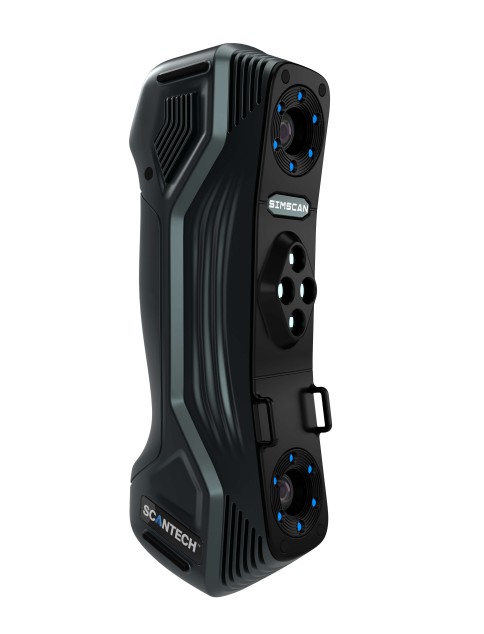

3D-сканер SIMSCAN 30

SIMSCAN 30 - миниатюрный 3D сканер размером с ладонь, это самый компактный на рынке ручной лазерный 3D-сканер. Предназначен для 3D измерений с метрологической точностью до 20 мкм и разрешением 25 мкм, используется для обратного проектирования и контроля качества изделий на производстве. Помогает инженерам и проектировщикам решать сложные задачи в разных отраслях промышленности, может использоваться в архитектуре, строительстве, автомобилестроении, дизайне и других областях, позволяет быстро построить 3D-модель небольших и средних объектов.

Оптический сканер использует в качестве подсвета лазерные лучи. 3 режима работы позволяют подстроиться под особенности любого объекта. В режиме ультра быстрого сканирования сканер проектирует сетку из 11 синих лазерных крестов. Для работы в режиме высокой точности - 7 параллельных линий. 1 дополнительная синяя линия позволяет сканировать глубокие отверстия и получать данные об объектах со сложным рельефом. Лазер имеет класс безопасности II и абсолютно безвреден для глаз.

ScanTech SimScan 30 обладает высокой производительностью. Скорость сканирования до 2020000 измерений в секунду и область захвата 410х400 мм позволяют быстро собрать данные и воссоздать 3D модель объекта.

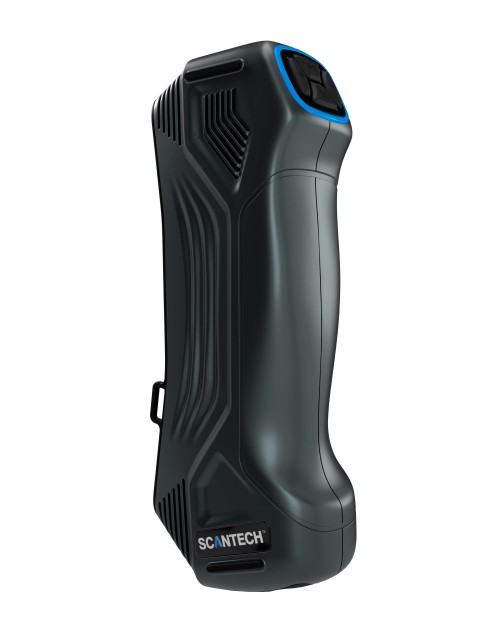

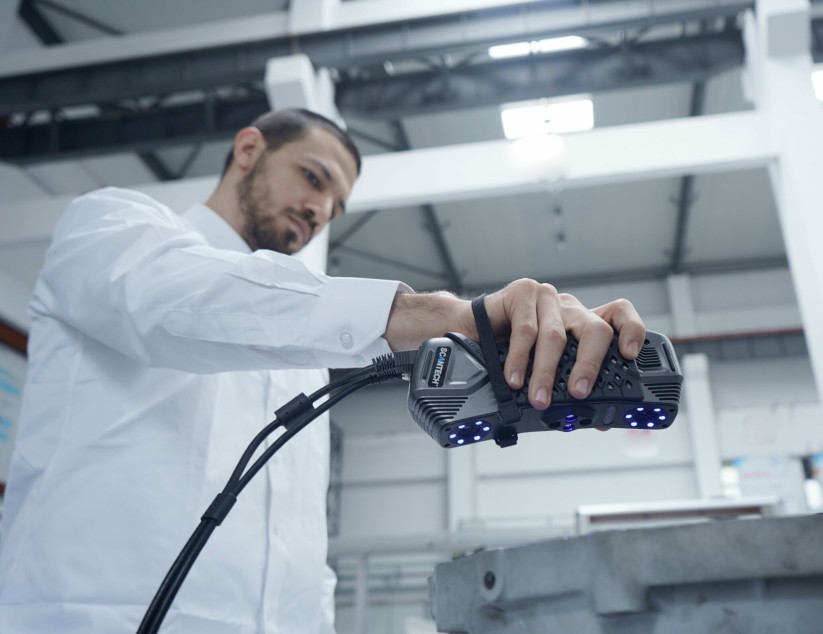

Сканер имеет металлический корпус, но несмотря на это его вес составляет всего 570 г. Внутренние компоненты аэрокосмического класса гарантируют долгий срок службы прибора. Эргономичный корпус удобно ложится в руку, позволяя работать длительное время без усталости.

Преимущества 3D сканера ScanTech SimScan 30

Универсальный сканер приспособлен к любым условиям использования - он устойчив к воздействию вибраций и нестабильности окружающей среды. Эстетичный дизайн, компактные размеры и простое управление делают сканер комфортным в работе.

Особенности 3D сканера ScanTech SimScan 30:

• скорость сканирования 2020000 измерений в секунду;
• метрологическая точность измерений 20 мкм;
• металлический корпус;
• простое и удобное управление;
• небольшой вес всего 570 г.

Принцип работы

3D сканер использует комбинацию различных источников излучения для максимально эффективного сканирования объектов любой сложности. Сканер оснащен тремя типами лазерных источников:

1. Для сверхбыстрого охвата используются 11 синих лазерных крестов, образующих 22 линии. Это позволяет оперативно получить общую форму объекта.
2. Детальное сканирование обеспечивается 7 синими параллельными линиями. Такая конфигурация идеальна для фиксации мельчайших элементов и текстур поверхности.
3. Для труднодоступных мест применяется 1 синяя лазерная линия, способная проникать в глубокие отверстия и фиксировать их геометрию.

Устройство способно адаптироваться к различным типам поверхностей и форм, гарантируя максимальную точность при создании трехмерных моделей.

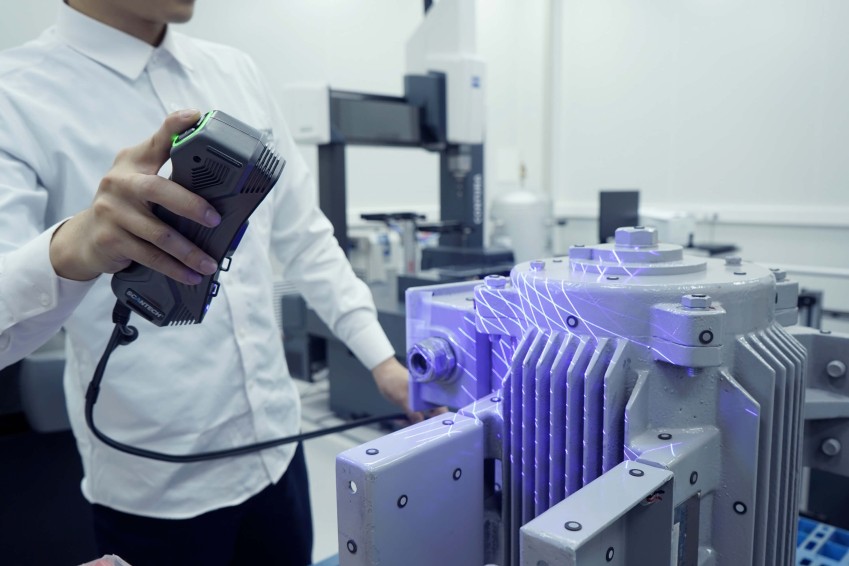

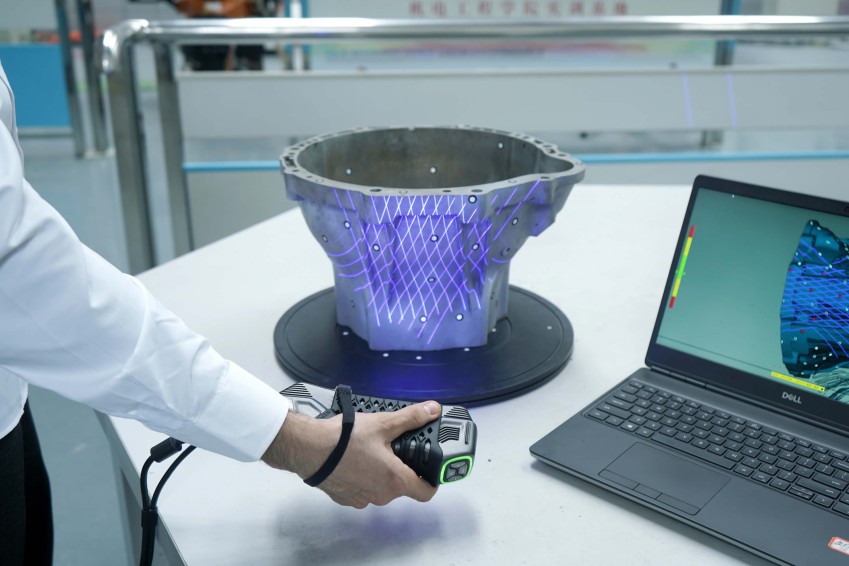

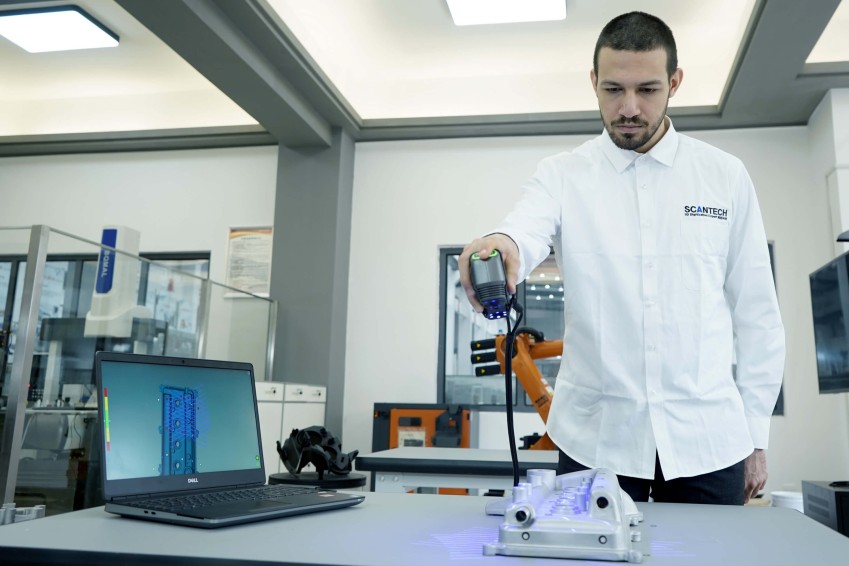

Процесс работы интуитивно понятен. Оператор перемещает 3D сканер вокруг объекта, а встроенные датчики и камеры фиксируют отраженный свет, преобразуя его в облако точек. Обработка данных происходит на ПК в онлайн режиме, где специальное программное обеспечение прорисовывает детальную трёхмерную модель.
