Creaform

Creaform ScanMaster

Роботизированный модуль для 3D приемочного контроля Creaform ScanMaster
Артикул: 22304
Поставка прекращена
Гарантия производителя:
24 месяца
Creaform ScanMaster
описание в pdf

Роботизированный модуль ScanMaster, реализованный на платформе оптических, координатно-измерительных 3D-сканеров MetraSCAN 3D R-Series компании Creaform, соединяет гибкость и высокое быстродействие с автоматизированным исполнением по технологии "включай и работай". Метрологический модуль, как в случае оперативного, так и в случае автономного контроля обеспечивает возможность безопасного выполнения операций управления технологическим процессом, не занимая большого пространства. Оптическая, координатно-измерительная сканирующая система MetraSCAN 3D с двухкамерным видеоустройством C-Track вносит новую технологию TRUaccuracy в производственные линии, обеспечивая измерение сложных деталей размером до 1 m3 без снижения точности.

Встроенные пульт управления и контроллер позволяют легко управлять полностью всем процессом контроля качества – от 3D сканирования детали или компонента до текущего контроля и составления отчета с метрологическими характеристиками. Модуль ScanMaster доступен в трех возможных конфигурациях для удовлетворения широкому спектру требований контроля и множеству различных практических задач. Используйте автоматизированный поворотный стол для расширения возможностей роботизированного сканирования, обеспечивая рост производительности и снижение простоев из-за операции установки деталей.

Возможности и преимущества

  • Новое, полностью интегрированное решение для автоматизированного 3D контроля, созданное на платформе сканеров MetraSCAN 3D R-Series компании Creaform.
  • Автоматизированная технология Plug-and-play ("включай и работай")
  • Простота интеграции в ваш процесс производства.
  • Гибкость и универсальность.
  • Легкая адаптация к различным конструкциям, зонам разного размера и специфическим требованиям контроля, благодаря возможности использования автоматизированного поворотного стола.
  • Применение технологии TRUaccuracy , обеспечивая высокоточные измерения, нечувствительные к окружающим условиям.
  • Погрешность в реальных цеховых условиях до 0.085 мм (независимо от нестабильности, вибрации, изменения температуры и т.п.). Точность измерения размеров определяется оптическим, координатно-измерительным сканером и не зависит от робота.
  • Удобный интерфейс пользователя и небольшое время обучения.
  • Не зависит от практического опыта оператора.
  • Совместим со всем основным метрологическим программным обеспечением.
  • Нет необходимости в изучении различных программ контроля размеров.

Технические характеристики Creaform ScanMaster

Технические характеристики: автоматизированный модуль контроля

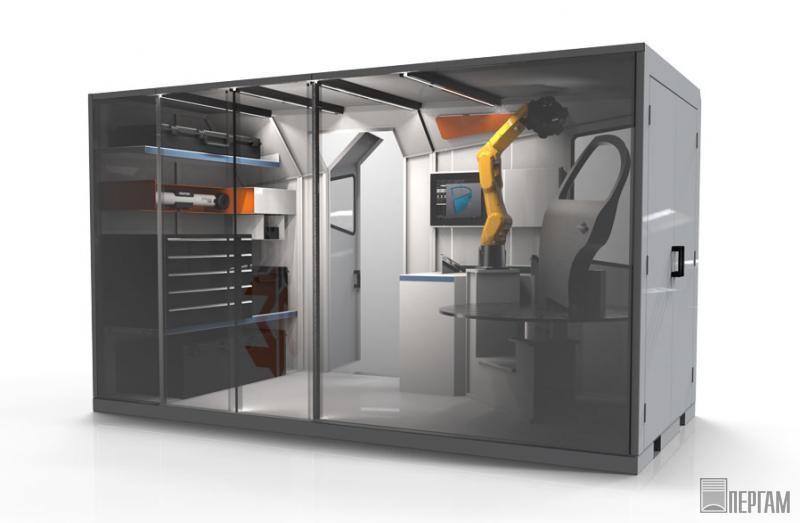

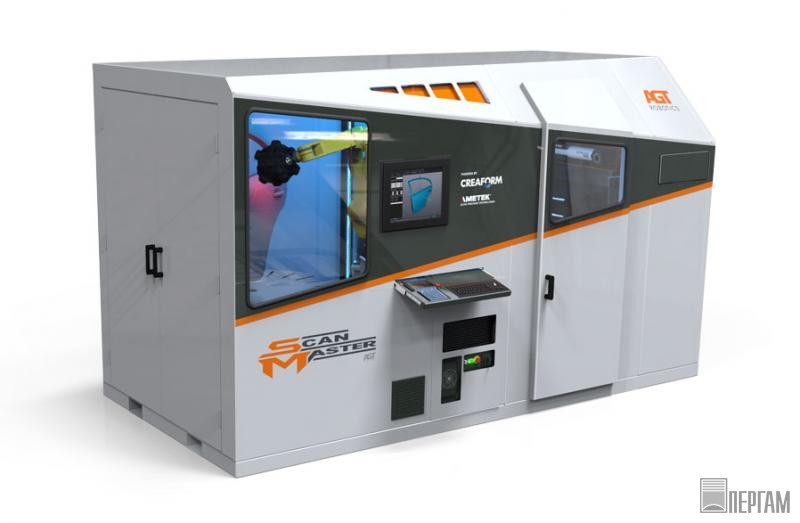

ScanMaster T

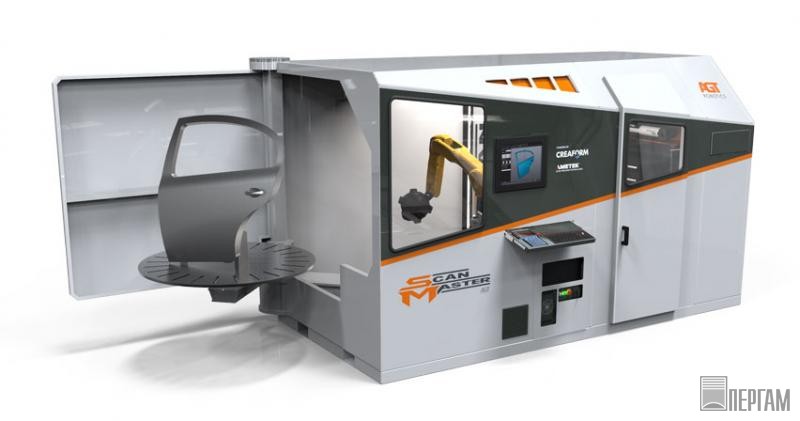

ScanMaster TC

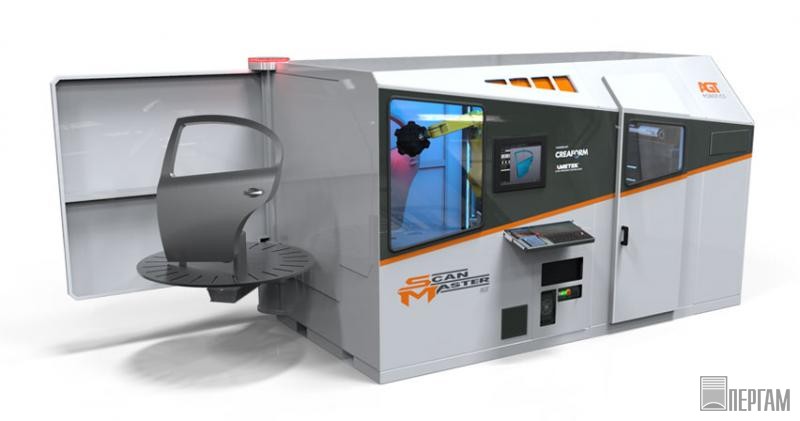

ScanMaster TC2

ScanMaster TScanMaster T

ScanMaster TCScanMaster TC

ScanMaster TC2ScanMaster TC2

Рабочие

Макс. размеры детали

0.9 м × 0.9 м × 1 м

Вес детали

300 кг

Поворотный стол

1

1

2

Диаметр поворотного стола

1.3 м

Требования по размещению

1.8 м × 3.8 м × 2.2 м

1.8 м (+ 1.7 м)1 × 3.8 м × 2.2 м

1.8 м (+ 1.7 м)1 × 3.8 м ×
(+ 1.7 м)2 × 2.2 м

Способ загрузки

Вручную

Вручную, транспортная тележка, тележка с поддонами, кран,
вилочный погрузчик

Ширина проема

1.5 м

Внешняя погрузочная площадка

Системные характеристики

Робот

FANUC LR Mate® R

Автоматические
оси

7

Контроллер
робота

R-30iB Mate™

Кабина

Включена в поставку

Электропитание

Стандартное 220 В (однофазное)

Встроенный пульт управления

Подвесной пульт, 2 сенсорных экрана

Сканер Creaform MetraSCAN 3D

Включен в поставку

Устройство
Creaform C-Track

Включено в поставку (1)

Программные средства
технического контроля

PolyWorks | Inspector

Промышленный
компьютер

Включен в поставку

Обучение

Роботизированное
обучение

Не включено в поставку

Технология
компании
Creaform

Включена в поставку

Программа
PolyWorks | Inspector

Включена в поставку

Гарантии и обслуживание

6-месячная
гарантия/
(или 2000 часов)

Не включена

Пакет Premium для систем
Creaform

Включен в течение первого года

Программа
PolyWorks | Inspector

Включена в течение первого года

опции

Сканер Creaform MaxSHOT 3D

X

X

X

Программа для автономного программирования робота

X

X

X

Промышленные
роботы других
производителей

По требованию

Пакет Premium для систем
Creaform

3 года

1 "(+ 1.7 m) – ширина поворотного стола, когда он открыт. Сумма этих двух величин представляет суммарное пространство, необходимое для поворотного стола.
2 "(+ 1.7 m) – длина поворотного стола, когда он открыт. Сумма этих двух величин представляет суммарное пространство, необходимое для поворотного стола.
