Creaform MetraSCAN-R

Устройство для трехмерного автоматического контроля Creaform MetraSCAN-R
Артикул: 21881
Поставка прекращена
Гарантия производителя:
24 месяца
Creaform MetraSCAN-R
описание в pdf

Creaform MetraSCAN-R

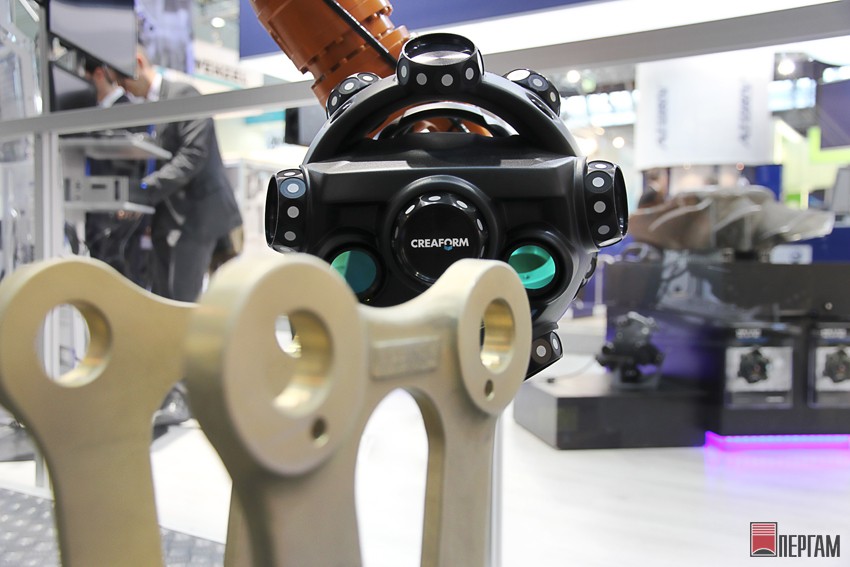

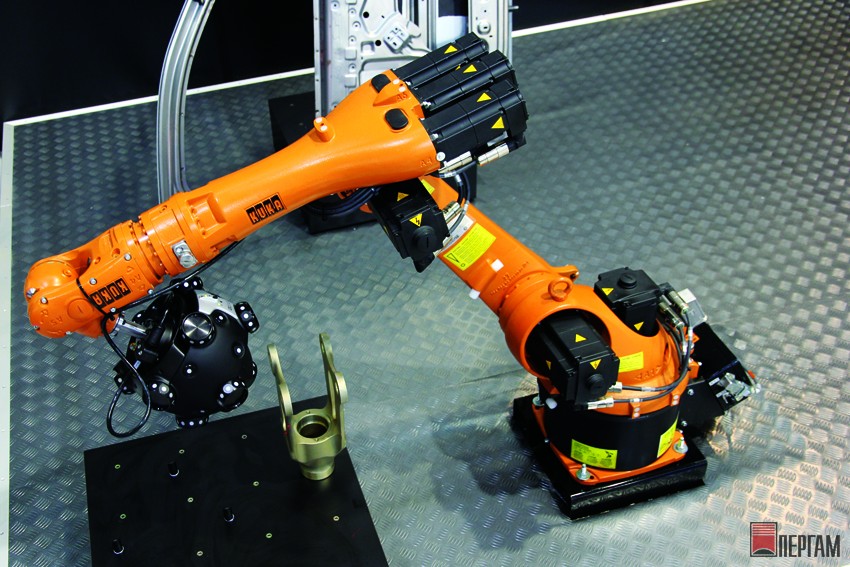

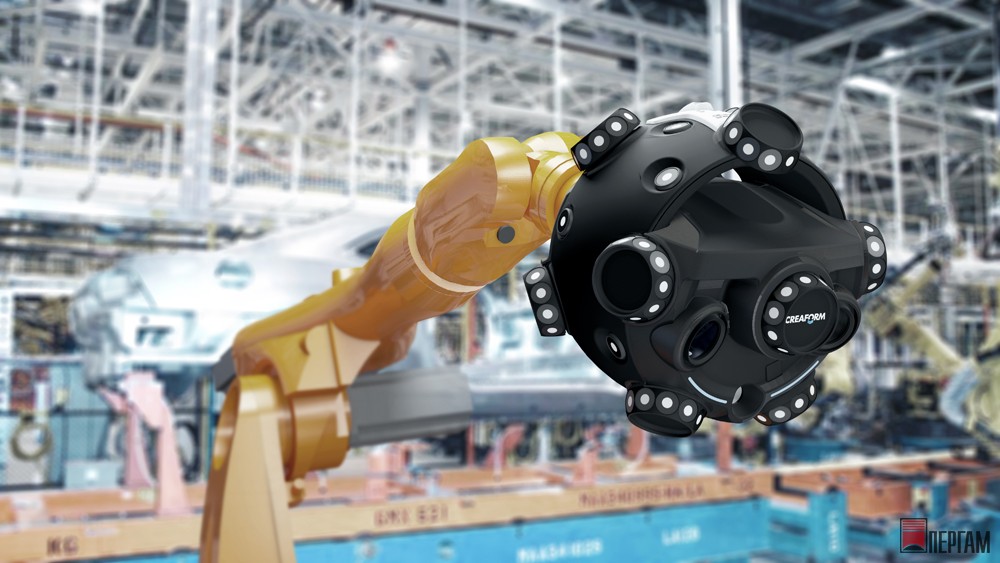

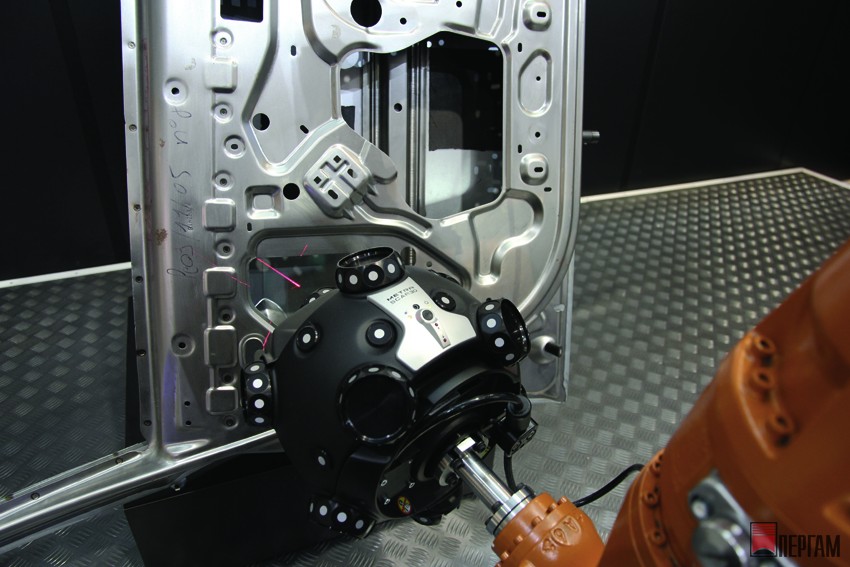

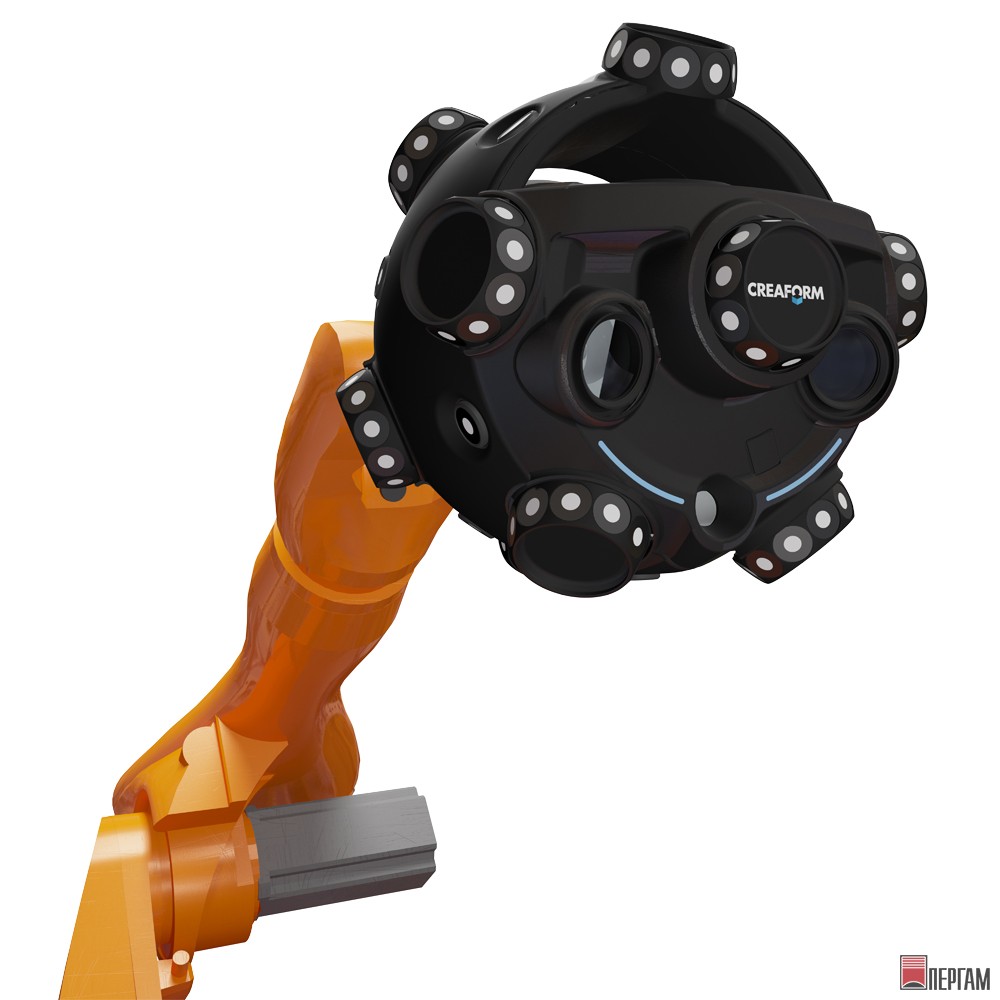

Часть семейства сканеров MetraSCAN 3D — это устанавливаемые на роботах, оптические координатно-измерительные 3D-сканеры MetraSCAN-R, которые являются быстродействующими и точными устройствами, предназначенными для трехмерного автоматического контроля деталей на производственных линиях. В совокупности с промышленными роботами сканеры серии MetraSCAN-R позволяют повысить надежность, скорость и гибкость процедур оперативного мониторинга и контроля качества изделий.

Серия сканеров MetraSCAN-R позиционируется как инновационное решение с использованием роботов, которое может быть интегрировано в проекты АСУ предприятия и которое обеспечивает оптимальную точность и скорость измерений, что, в свою очередь, приводит к увеличению объема производства и качества продукции.

MetraSCAN 70-R MetraSCAN 210-R
Сканер MetraSCAN 70-R имеет повышенную разрешающую способность. Это идеальное средство для задач, где определение геометрических элементов является ключевым, например, контроль листового металла и инструментальной оснастки. Имея расширенный диапазон покрытия при сканировании, сканер MetraSCAN 210-R обеспечивает высокоскоростные равноточные измерения. Его увеличенное расстояние от базы (расстояние от измеряемого объекта) и глубина резкости способствуют увеличению скорости и гибкости контроля.

Области применения

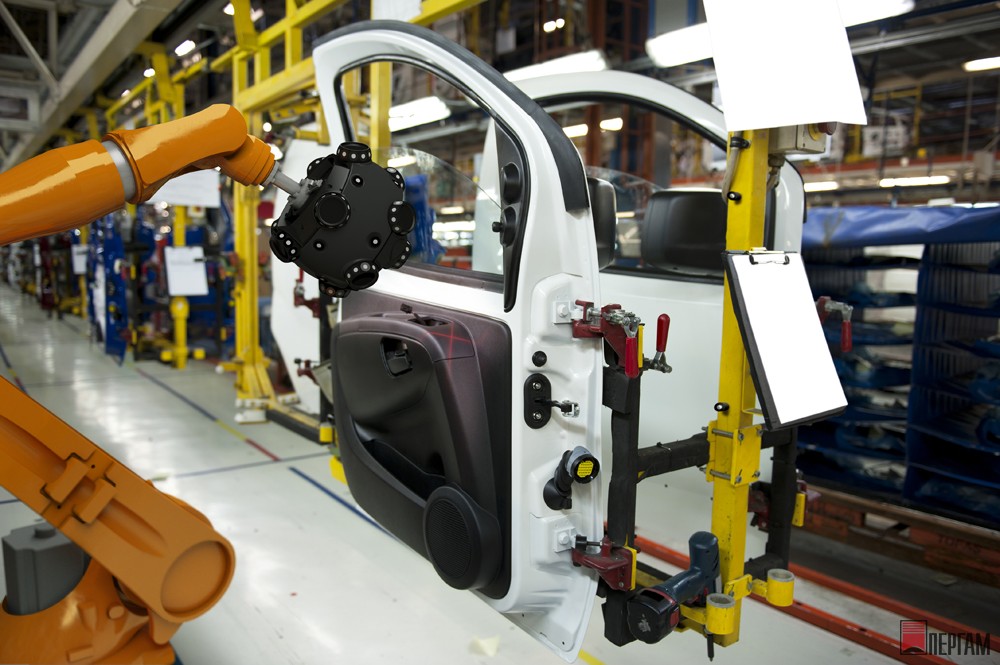

  • Онлайн обследование и контроль в массовом производстве — до нескольких сотен деталей в сутки
  • Онлайн контроль деталей размером от 0,5 до 3 м
  • Анализ параметров деталей для автоматизированного проектирования (CAD)
  • Контроль качества изделий поставщиков
  • Оценка соответствия 3D-моделей исходным деталям / технологической оснастке
  • Оценка соответствия произведенных деталей оригиналам

Автоматическая юстировка

Мгновенная и надежная процедура. Оптические отражатели позволяют автоматически обнаруживать правильное расположение детали.

Высокая скорость

Контроль параметров нескольких сотен деталей в сутки, непосредственно на производственной линии.

Динамическая привязка

С помощью режима динамической привязки устройства C-Track система координат может быть точно «закреплена» на измеряемой детали. Таким образом, сохраняется ориентация детали во время всего процесса сканирования.

Гибкость

Процедуры контроля могут быть полностью конфигурированы и запрограммированы в соответствии с требованиями автоматизации производства для деталей различного размера и формы.

TRUaccuracy™ TECHNOLOGY

  • Высокоточные измерения. Точность до 0,085 мм в реальных цеховых условиях (не влияют: неустойчивость, вибрации, изменения температуры и т.п.), определяется оптическим сканером и не зависит от робота.
  • Самокалибровка. Быстрая калибровка, используя сертифицированный образец, который обеспечивает постоянную точность в течение всего срока службы сканера MetraSCAN-R.
  • Постоянный контроль параметров. Контроль таких параметров, как температура и погрешность обеспечивает постоянную точность устройства в течение всего срока службы.

Двухкамерное устройство С-Track

Устройство C-Track оборудовано оптикой высокого качества и специальным освещением, что позволяет определять все отражатели в пределах его рабочего пространства. Кроме отслеживания эталонной модели в целом, устройство C-Track обеспечивает точную локализацию сканера MetraScan-R.

Программа С-Link

Программа C-Link обеспечивает возможность сетевой работы сканеров MetraSCAN 70-и R210-R с 2 , 3 или 4 устройствами С-Track, что значительно увеличивает гибкость системы.

Программа сбора данных VXelements

Оптические сканеры MetraSCAN-R поддерживают программу сбора данных VXelements компании Creaform, связанную с программным обеспечением (ПО) для роботов Metrologic's X4 i-Robot. Благодаря программе VXelements, сканеры MetraSCAN-R компании Creaform создают поверхности такого качества, которое сравнимо с качеством других современных сканирующих устройств, известных на рынке. Объединяя возможности технологии 3D-сканирования компании Creaform с возможностями ПО Metrologic's X4 i-Robot, обеспечивающим синхронизацию движений робота с контролем, сканеры серии MetraSCAN-R являются высокопроизводительным решением в области автоматического сканирования.

  • Алгоритм оптимизации параметров поверхности
  • Оптимизированный выход для нанесения сетки
  • Отсутствие ограничения по разрешению при сканировании: оно может быть изменено в любое время — до и после сканирования
  • Восстановление сетки по необработанным данным, полученным ранее
  • Визуальное воспроизведение поверхности в реальном масштабе времени
  • Оптимизация нанесения сетки, например, заполнение отверстий, интеллектуальное прореживание (без определения потери на сетку) или фильтры границ

Программное обеспечение METROLOGIC’S X4 I-ROBOT

Программные средства X4 i-Robot в полной мере подходят для задач, требующих гибкости и производительности при одновременном обеспечении высокой точности измерений.

  • Полная синхронизация движений робота с измерением
  • Траектория движения робота полностью контролируется программой обработки деталей Metrolog X4

Интегрирование системы

Интегрирование в процесс автоматического онлайн контроля на объекте таких высокотехнологичных устройств, как сканеры MetraSCAN-R, требует особой экспертизы, а также больших технических ресурсов и поддержки. По этим причинам компания Creaform сотрудничает с общепризнанными интеграторами в области робототехники и автоматизации, которые имеют большой опыт в управлении крупномасштабными инженерными проектами. Благодаря этим партнерским отношениям компания Creaform может гарантировать, что проекты по автоматизации производств, включающие в себя сканеры MetraSCAN-R, выполняются эффективно, а установленная система даст ожидаемые результаты.

Обслуживание клиентов

Каждый обладатель приборов Creaform имеет возможность получения дополнительных услуг по программе обслуживания клиентов CreaCare. Компания с готовностью предоставляет доступную многоязычную техническую поддержку на всех континентах, обеспечивая опытными, компетентными и ответственными специалистами. Компания Creaform предоставляет высококачественные и надежные изделия. Однако, мы полностью осведомлены о последствиях простоя для производителей продукции, и именно поэтому, разработали комплекты для технического обслуживания, которые специально ориентированы на практические нужды компаний, использующих сканеры MetraSCAN-R в процессе контроля своего серийного производства. Наши комплекты для технического обслуживания MetraSCAN-R сканеров включают в себя Уровень 1 поиска и устранения неисправностей, а также обучение ремонту техников и установке резервной системы на объекте.

Технические характеристики Creaform MetraSCAN-R

Технические характеристики MetraSCAN-R

MetraSCAN 70-R MetraSCAN 210-R
Масса 2,75 кг 2,75 кг
Размеры 282×250×282 мм 282×250×282 мм
Скорость измерений 36000 измерений в секунду 36000 измерений в секунду
Объемная точность (с C-Track 780)1 0,085 мм 0,085 мм
Объемная точность (с MaxSHOT 3DTM или C-Link) 0,085 мм, если L² < 1,2 м 0,085 мм, если L² ≤ 1,2 м
0,055 мм + 0,025 мм/м
L² > 1,2 м
0,055 мм + 0,025 мм/м
L² > 1,2 м
Разрешение по осям X, Y, Z 0,05 мм 0,1 мм
Расстояние от базы 152 мм 300 мм
Глубина резкости ±50 мм ±100 мм
Площадь поперечного сечения лазера 70×70 мм 210×210 мм
Рабочая температура 15–40 °C 15–40 °C
Рабочая влажность (без конденсации влаги) 10–90 % 10–90 %
Сертификация EN 301489-1, EN 301489-3, EN 300 220-1 EN 301489-1, EN 301489-3, EN 300 220-1

1 Методы испытаний базируются на стандарте ASME B89.4.22. Объемная точность оценивается с помощью поверенных по длине искусственных объектов путем их измерения в различном положении и ориентации в пределах рабочей зоны сканера MetraSCAN-R. (методы половинного интервала).

2 L размер измеряемого объекта. Двухкамерное устройство C-Track
