Ручная УФ камера DayCor Scalar

Самая маленькая уф камера для обнаружения коронных разрядов
Артикул: 22851
Цена по запросу
Поставляется в минимальные сроки

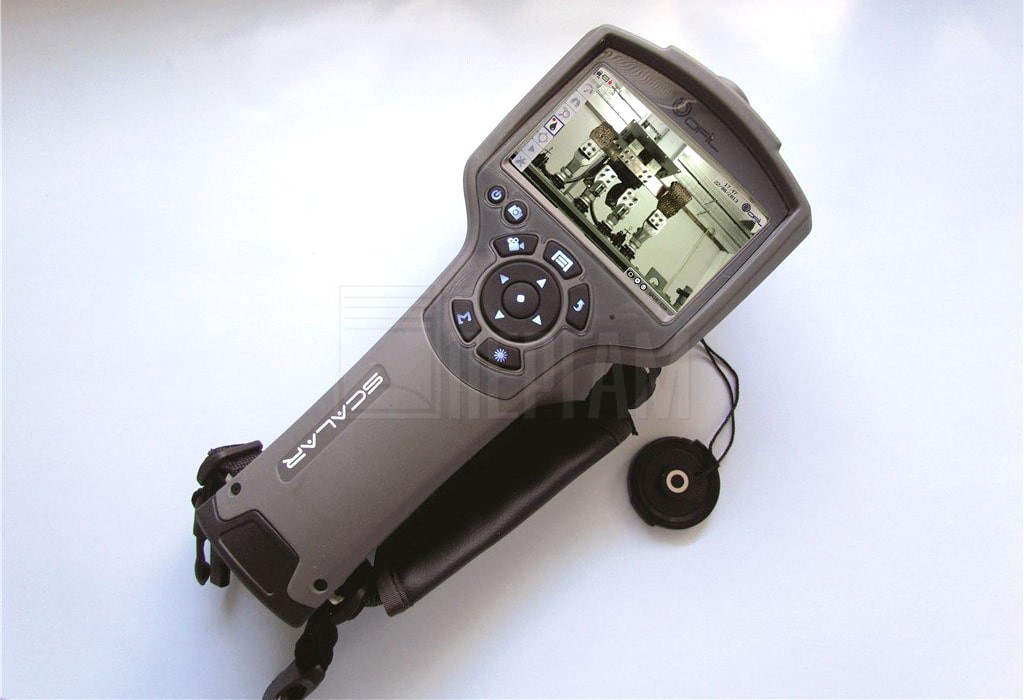

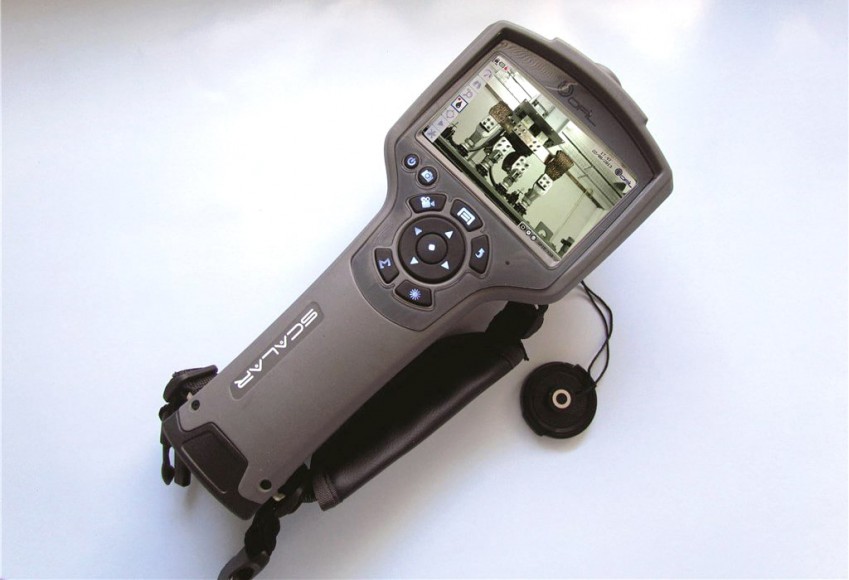

Ручная УФ камера DayCor Scalar
описание в pdf

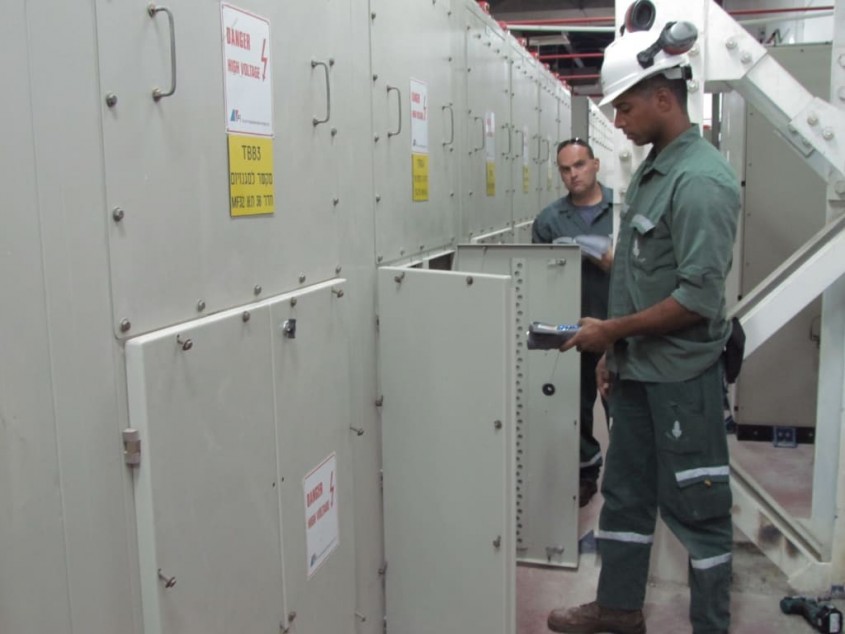

Портативная УФ камера для обследования электрооборудования

DayCor Scalar – это ручная УФ камера для определения короны при работе в помещениях. Камера Scalar – это устройство неразрушающего контроля (НК) для оценки состояния электрической аппаратуры высокого и среднего напряжения, а также поиска дефектов, связанных с частичными разрядами. Камера DayCor Scalar предоставляет в реальном масштабе времени изображения вспышек короны и электрической дуги, а также эти источники разрядов.

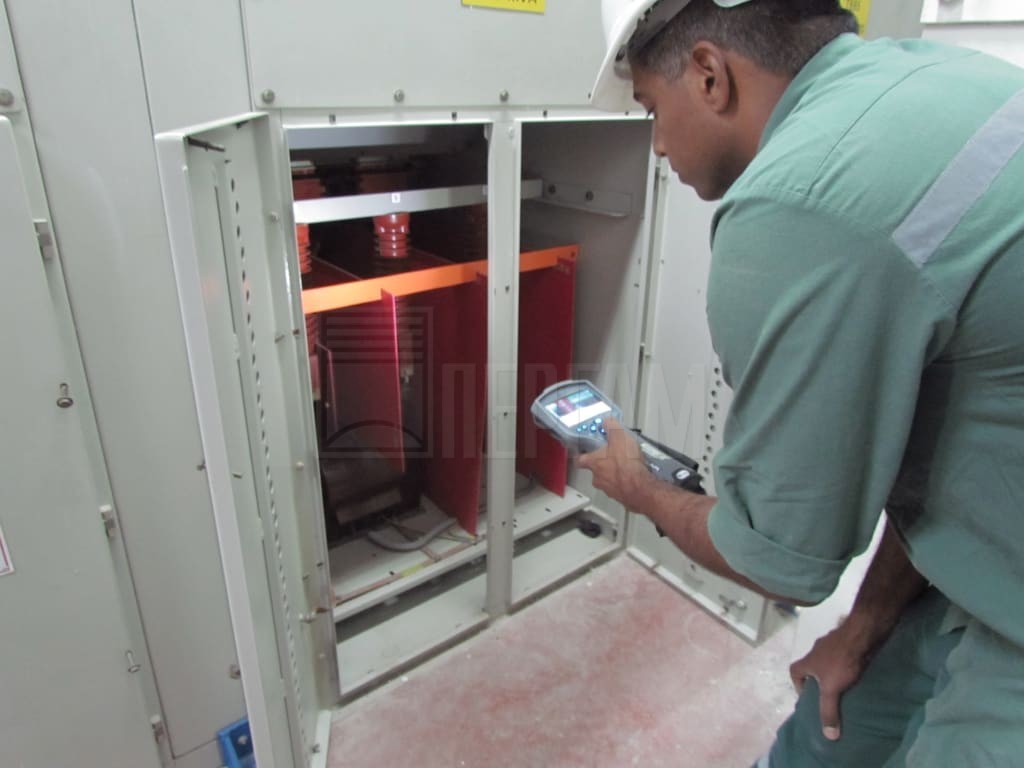

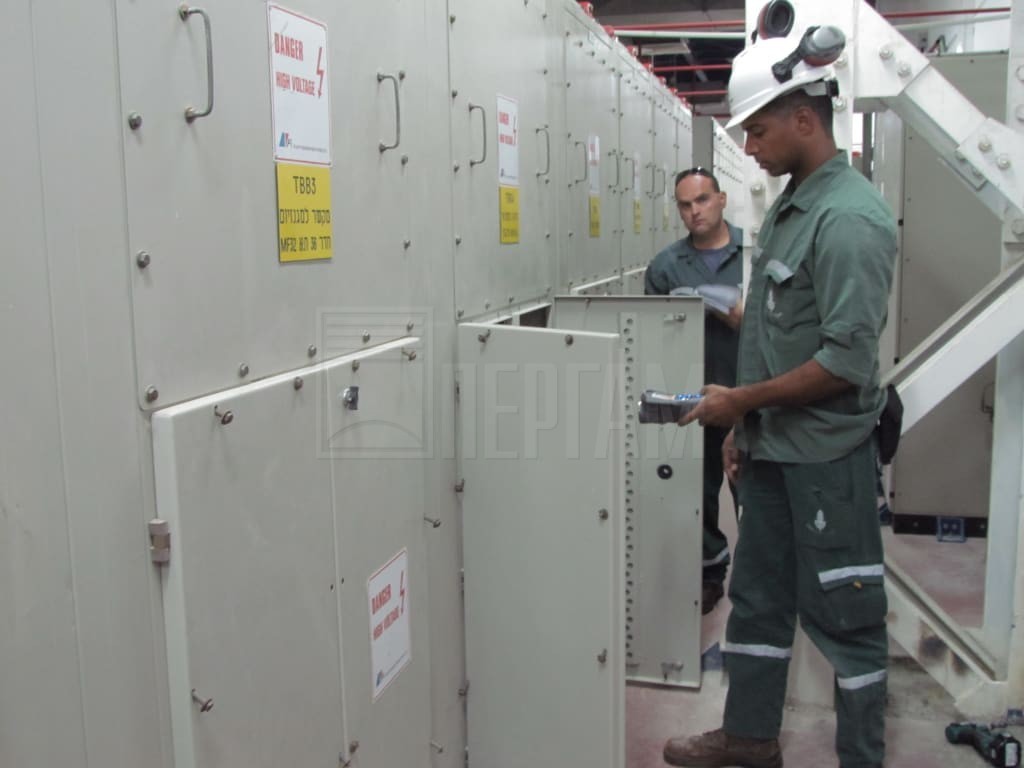

Информация о точном местоположении этих источников полезна при приемо-сдаточных испытаниях, для анализа качества электродвигателей и электрогенераторов, для тестирования изготовленных компонентов на предмет отсутствия коронных разрядов, а также для технического обслуживания по текущему состоянию. Кроме того, когда ставка – это безопасность, на объектах, предрасположенных к дуговым вспышкам и искровым разрядам, например, в шкафах коммутационной аппаратуры, шахтах и запыленных зонах камера DayCor Scalar – это экономически эффективное решение.

Особенности

  • Высокая чувствительность к УФ сигналам коронных и дуговых разрядов;
  • Создана для полетных условий;
  • Долговечная герметизация;
  • Прочная и износостойкая оболочка;
  • Установка для высокой скорости сканирования;
  • Абсолютная слепота к солнечному излучению;
  • Встроенная функция записи;
  • Счетчик событий коронных разрядов;
  • Дистанционное управление с передачей видео;
  • Широко применимые способы крепления и установки на бортовые платформы различной конфигурации;
  • Легкая адаптация к требованиям заказчиков.

Области применения

Тестирование электродвигателей и генераторов, шкафы распределительной и коммутационной аппаратуры, контроль качества производства, подрядчики по сервисы электрообрудования, лаборатории, шахты, обучение и другие.

Преимущества DayCor Scalar

ЛЕГКАЯ И КОМПАКТНАЯ КАМЕРА

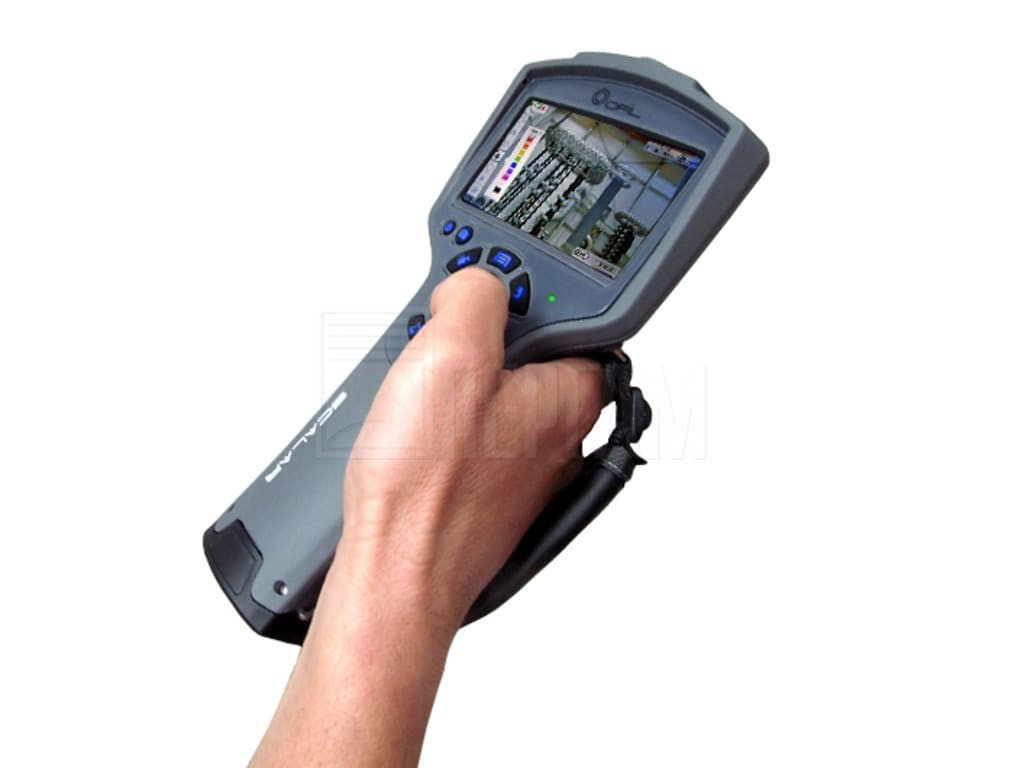

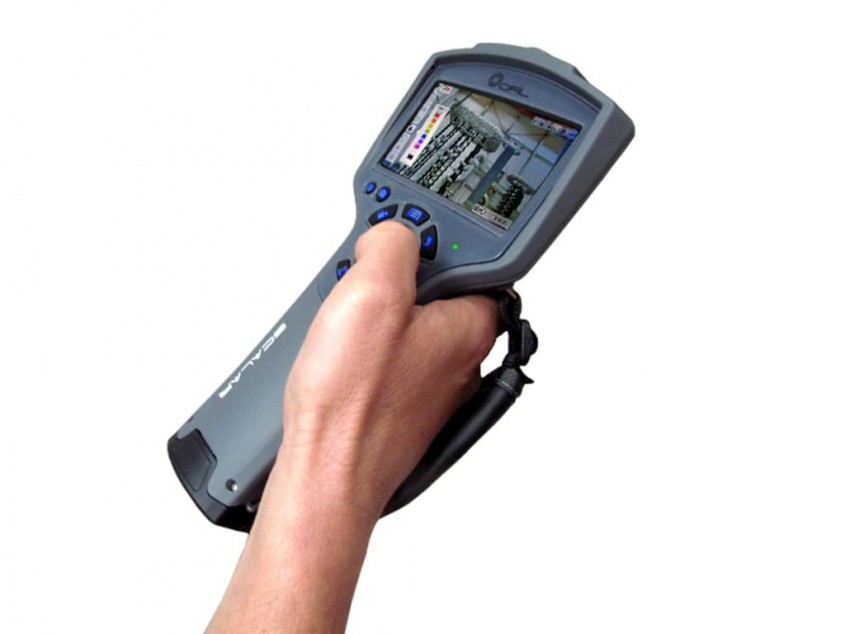

DayCor Scalar – самая маленькая и легкая из доступных УФ камер в мире, ее вес 0.9 кг. Она имеет небольшую рукоятку, которая является и ручкой, и позволяет работать с камерой, используя большой палец руки. Этот удобный компактный дизайн и расположение объектива позволяют выполнять контроль через назначенные УФ окна и в труднодоступных местах.

ТОЧНАЯ ЛОКАЛИЗАЦИЯ КОРОН

Камера DayCor Scalar объединяет одновременно захваченные изображения по обоих каналам УФ и видимого с точностью наложения 1 миллирадиан. Такая точность обеспечивает высокую точность определения мест источников коронных и дуговых разрядов. Масштабирование видимого изображения и усиление УФ изображения повышает эффективность детектирования.

ЗАПИСЬ И ВОСПРОИЗВЕДЕНИЕ

Камера DayCor Scalar записывает видео и фото, сохраняет их на съемной флэш-карте. При этом можно выполнить предварительный просмотр сохраненных данных либо на собственном ЖКД камеры, или на внешнем мониторе, используя мини USB-накопитель.

ИНТЕЛЛЕКТУАЛЬНАЯ РАБОТА

Камера DayCor Scalar позволяет конфигурировать множество профилей работы для адаптации к различным условиям. Во время обследования можно быстро переключаться между этими профилями и выбирать наиболее подходящий.

БОЛЬШОЙ ЖКД ПРОПУСКАЮЩЕГО ТИПА

Широкий 4.3 дюйма высококлассный ЖКД пропускающего типа с яркой задней подсветкой 600 нит и разрешением 800х480 пикселей обеспечивает получение резких и четких изображений обследуемых объектов.

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

Возможность видеть, как реальный объект, так и корону, локализованные в реальном масштабе времени, сокращает время обследования, трудовые затраты и помогает в оценке состояния объекта.

ЭРГОНОМИКА

Камера DayCor Scalar разработана с возможностью обеспечения максимального удобства работы. Встроенные командные кнопки позволяют управлять наиболее часто используемыми функциями, а интуитивно-понятные иконки меню расширяют возможности управления, необходимого для специфических сцен.

ВСТРОЕННЫЙ ФОНАРЬ

Встроенный светодиодный фонарь с тремя уровнями яркости позволяет проводить обследование компонентов шкафов, электродвигателей и абсолютно темных пространств. Использование фонаря способствует безопасности оператора и позволяет работать в различных условиях освещения внутри помещений.

Технические характеристики Ручная УФ камера DayCor Scalar

Технические характеристики

уф камера – оптические характеристики

Подавление фоновой подсветки

Использование внутри помещений без прямого солнечного света. Допускается
искусственное освещение. Некоторые флуоресцентные лампы могут вносить помехи

Мин. детектируемый разряд

15 пК при 1 м (сертифицировано RWE: IEC 60270:2000)

Мин. детектируемое напряжение радиопомех

43.9 дБμВ (RIV) при 1 МГц на10 м (сертифицировано RWE: NEMA107-1987)

Мин. чувствительность к УФ излучению

1.9 x 10-18 ватт/см2

Спектральный диапазон

310-320 нм

Срок службы детектора

Без ухудшения качества функционирования

видеокамера – оптические характеристики

Мин. чувствительность к видимому свету

0.1 люкс

Спектральный диапазон

Видимый диапазон, полноцветный

характеристики получения изображений

Поле зрения (по горизонтали х по вертикали)

15° х 11°

Режимы фокусировки

Видимый свет: автоматическая | УФ: автоматическая и ручная

Диапазон фокусировки

От 0.5 м до бесконечности

Масштабирование УФ изображения

Цифровое, 3 шага

отображение информации

Режимы отображения

Видимое/УФ/комбинированное изображение

Точность наложения УФ/видео изображения

Девиация < 1 миллирадиана

Дисплей

4.3 дюйма, цветной ЖКД пропускающего типа (разрешение 800х480 пикселей)

Яркость

600 кд/м2, светоотражающий с регулируемой подсветкой

Индикаторы статуса

Режим фокусировки, усиление УФ сигналов, цвет короны, низкое напряжение батареи, статус SD-карты памяти, дата и время, статус фонаря

Функции

Усиление, режим фокусировки, цвет короны, дата и время, "спящий" режим, "объединение кадров" LI (Long Integration), параметры ЖКД, масштабирование УФ изображения

управление и работа

Рабочие режимы

Вкл/ожидание/выкл

Вход управления

Клавишная панель и меню

Место крепления

Стандартный штатив с резьбой 1/4 дюйма х 20

Фонарь

Встроенный высокой мощности, светодиодный фонарь с 2 уровнями яркости

форматы вывода и средства сохранения

Сохранение видео и снимков

SD-карта

Формат видео

MPEG4

Формат снимков

BMP

Воспроизведение

Видеоклипы и снимки

выходной интерфейс

Порты связи

RS232, USB

источник питания

Тип батареи питания

Li-Ion аккумуляторная батарея

Время непрерывной работы батареи

3 часа

Внешний источник питания

Адаптер переменный/постоянный ток: 9 В

Система зарядки

Внутренняя с адаптером переменного тока

Номинальная потребляемая мощность

9 В постоянного тока, 9 ватт

физические характеристики

Размеры (длина х ширина х высота)

27 х 12 х 9 см

Масса

0.9 кг

параметры окружающей среды

Температура рабочая и хранения

От -20°C до +55°C

дополнительные принадлежности
