Как инфракрасный свет превращается в спасённые жизни
Какой ИК-диапазон используют пожарные тепловизоры
Все объекты с температурой выше абсолютного нуля (−273,15 °C) излучают инфракрасную энергию. Пожарные тепловизоры работают в длинноволновом ИК-диапазоне 7,5–14 мкм (LWIR), который оптимален для пожаротушения по двум причинам: именно здесь находится пик теплового излучения объектов при типичных температурах на пожаре, а инфракрасное излучение в этом диапазоне значительно лучше проходит через частицы дыма, чем видимый свет.
Как устроена микроболометрическая матрица
Сердце современного пожарного тепловизора – неохлаждаемая микроболометрическая матрица (uncooled microbolometer FPA). Каждый пиксель матрицы – это миниатюрная мембрана из ИК-поглощающего материала, подвешенная над интегральной схемой считывания (ROIC) на тонких термоизолирующих перемычках. Когда инфракрасное излучение попадает на мембрану, её электрическое сопротивление изменяется пропорционально температуре наблюдаемого объекта. Схема считывания фиксирует эти изменения для каждого из десятков тысяч пикселей и формирует термограмму – двумерную карту температур в реальном времени.
VOx, аморфный кремний или BST – какой материал матрицы лучше
Доминируют два типа материалов матриц. Оксид ванадия (VOx) занимает около 70% рынка – эта технология была разработана компанией Honeywell в конце 1970-х годов для военных нужд и рассекречена только в 1992 году. Аморфный кремний (α-Si) занимает около 13% рынка и отличается компактностью и более низкой стоимостью. Исторически в пожарных тепловизорах широко применялся также титанат бария-стронция (BST) – ферроэлектрическая технология, коммерциализированная компанией Raytheon, но сегодня она практически вытеснена микроболометрами.
Германиевый объектив и цветовые палитры
Конструктивная особенность: объектив пожарного тепловизора изготовлен из германия, а не из стекла. Обычное стекло непрозрачно для длинноволнового инфракрасного излучения, тогда как германий свободно его пропускает. Изображение с матрицы обрабатывается процессором, применяющим цветовые палитры – «белое горячее» (white-hot), «чёрное горячее» (black-hot) или псевдоцветную «железную дугу» (ironbow), где зоны высоких температур автоматически окрашиваются в красный и жёлтый цвета для мгновенного привлечения внимания.
От секретного оружия холодной войны до стандартного снаряжения
От болометра Лэнгли до пировидикона (1878–1980)
История пожарных тепловизоров неразрывно связана с военными разработками. В 1878 году Сэмюэл Лэнгли изобрёл первый практический болометр. В 1950–60-х годах компании Texas Instruments, HughesAircraft и Honeywell создали первые одноэлементные ИК-детекторы, засекреченные по линии Министерства обороны США. Прорыв в гражданское применение произошёл в 1970-х, когда компании Philips и EEV разработали пировидиконную трубку, впервые использованную Королевским флотом Великобритании для корабельного пожаротушения.
Первые пожарные тепловизоры и первое спасение (1980–1992)

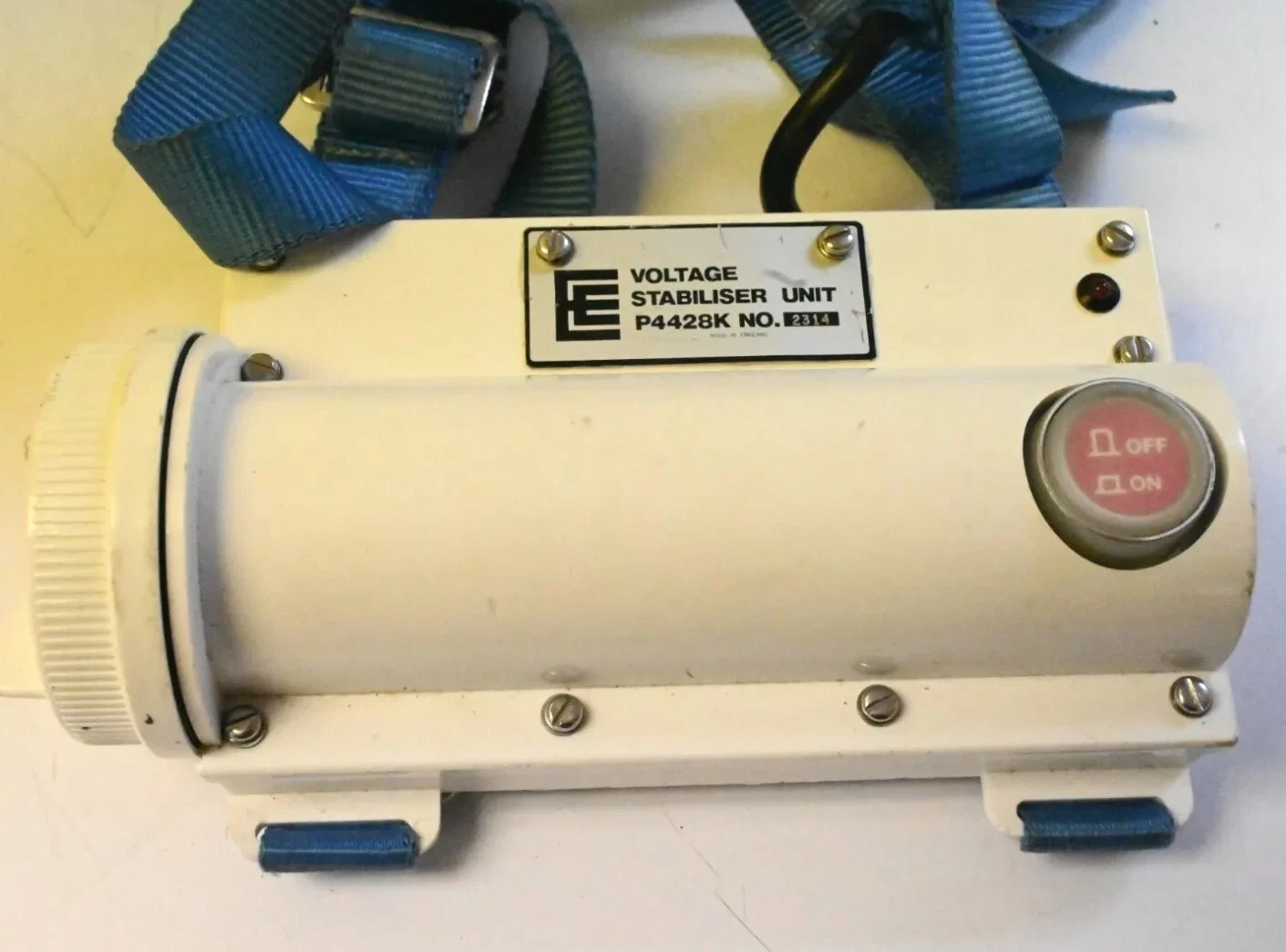

Первый пожарный тепловизор EEV P4428 появился в американском пожарном ведомстве в 1980 году – это было громоздкое устройство с тяжёлым аккумуляторным блоком, который носили на груди. Гибель эсминца HMS Sheffield в 1982 году ускорила внедрение тепловизоров в морском пожаротушении, а в 1985 году при взрыве газа в лондонском районе Патни была впервые документально спасена жизнь гражданского лица с помощью тепловизионной техники.
Рассекречивание микроболометров и массовое внедрение (1992–2001)
Переломным стал 1992 год – правительство США рассекретило технологию микроболометров, что открыло путь к массовому производству. Война в Персидском заливе (1991) увеличила объёмы производства и снизила стоимость. В 1997 году пожарный департамент Сиэтла приобрёл свой первый тепловизор за 16 000 долларов. В 1998 году Bullard представил первую камеру, спроектированную специально для пожаротушения.
Трагедия Вустера – переломный момент
Трагедия на складе холодного хранения в Вустере (Массачусетс) 3 декабря 1999 года, унёсшая жизни шести пожарных, стала водоразделом в истории внедрения тепловизоров. Пожарные заблудились в здании без окон, заполненном густым дымом от горящей полиуретановой изоляции. Тепловизор, предоставленный по взаимопомощи, «ослеп» от термической перегрузки. Рекомендация NIOSH №12 по итогам расследования призвала пожарные подразделения исследовать возможности применения тепловизоров для обнаружения потерявшихся или упавших пожарных и гражданских лиц. После трагедии Вустерский пожарный департамент оснастил тепловизорами каждый расчёт.
NFPA 1801 и персональные камеры (2001–2025)
Теракты 11 сентября 2001 года и последовавшие федеральные гранты FEMA FIRE Act на сумму 100 млн долларов радикально ускорили массовое оснащение. В 2013 году вышла первая редакция стандарта NFPA 1801, установившего минимальные требования к пожарным тепловизорам. К 2015–2016 годам появились персональные тепловизоры стоимостью менее 1000 долларов, а термин «ситуационный тепловизор» (situational awareness TIC) вошёл в обиход.
Тепловизоры в российской пожарной охране
В Москве первый тепловизионный модуль был получен пожарным гарнизоном в 1993 году – крупногабаритное устройство, отображавшее тепловые потоки в различных цветах, где очаг пожара выглядел как яркое красное пятно. Одним из первых практических применений стал пожар в старом здании, где огонь «гулял» по перекрытиям – тепловизор позволил выявить скрытые пути распространения пламени внутри конструкций.
Сколько стоит пожарный тепловизор в 2026 году
Сегодня цены на пожарные тепловизоры варьируются от 700 долларов за персональные модели (Seek FirePRO 200) до 8 600 долларов за профессиональные камеры, сертифицированные по NFPA 1801. Тенденция движется к оснащению каждого пожарного индивидуальным тепловизором, а не одной камерой на расчёт.
Что определяет эффективность пожарного тепловизора
Ключевые характеристики пожарного тепловизора формируют его пригодность для работы в экстремальных условиях. Каждый параметр напрямую влияет на безопасность пожарных и эффективность спасательных операций.
Разрешение матрицы и шаг пикселя
Разрешение матрицы определяет детализацию тепловизионного изображения. Бюджетные модели используютматрицы 160×120 пикселей (19 200 точек), среднего класса – 240×180 (43 200) и 320×240 (76 800), а премиальные – 384×288 (110 592) и 640×480 (307 200). Стандарт NFPA 1801 с 2018 года требуетминимум 320×240 пикселей как для сенсора, так и для дисплея. Шаг пикселя за последние годы сократился с 45 мкм до 12 мкм, а в 2026 году достигнут рубеж 6 мкм, что позволяет создавать всё более компактные камеры.
Частота кадров и экспортные ограничения
Частота кадров критически важна для динамичной работы. Камеры с частотой 9 Гц создают заметную задержку при быстром сканировании помещений – такое ограничение объясняется экспортными ограничениями ITAR/EAR. Стандарт NFPA 1801 требует не менее 25 Гц, а профессиональные модели работают на 30–60 Гц, обеспечивая плавное изображение.
Диапазон температур и чувствительность NETD
Диапазон измеряемых температур для пожарных камер составляет от −40 °C до +650 °C (стандартный) или до +1000–2000 °C в топовых моделях, таких как Guide PR410/PR610 или Pergam F300. Температурная чувствительность (NETD – минимальная различимая разница температур) варьируется от 25 до 250 мК: чем ниже значение, тем лучше камера различает тонкие температурные градиенты – людей сквозь дым, термическое расслоение, предвестники вспышки.
Защита IP67, ударостойкость и время работы
Защита от внешних воздействий включает класс IP67 (полная пылезащита и погружение в воду на глубину 1 м на 30 минут) как минимум по NFPA 1801, устойчивость к падению с 2 метров на бетон и работоспособность при 260 °C в течение 5 минут. Камера должна выдавать полезное изображение в течение 30 секунд после включения, а время непрерывной работы от аккумулятора – не менее 120 минут.
Стоимость владения: поверка, аккумуляторы, объектив
Стоимость владения (TCO) пожарным тепловизором выходит за рамки цены покупки. Тепловизоры, внесённые в Государственный реестр средств измерений РФ, подлежат периодической поверке с межповерочным интервалом, как правило, 1 год. Процедура включает проверку диапазона температур, определение основной погрешности, порога температурной чувствительности (NETD) и неравномерности чувствительности по полю. Стоимость поверки одного прибора в аккредитованной лаборатории – от 9 000 рублей.
Литий-ионные аккумуляторы рассчитаны на 300–500 полных циклов заряда-разряда (Li-Ion) или до 4 000 циклов (LiFePO4, как в Dräger UCF FireVista), после чего ёмкость падает ниже 80% и требуется замена. Германиевый объектив – самый дорогой компонент оптической системы – нуждается в бережном обращении: абразивные частицы в дыму и неправильная очистка оставляют микроцарапины, ухудшая пропускание ИК-излучения. Производители рекомендуют использовать только безворсовые салфетки и специальные жидкости для чистки.
Эргономика и управление в крагах
Эргономика занимает особое место: все элементы управления должны быть доступны одной рукой в пожарных крагах. Стандарт NFPA 1801 стандартизировал зелёную кнопку включения и режим TI BASIC, ограничивающий отображение минимумом необходимой информации – полутоновым изображением, шкалой температур и цветовой индикацией зон высоких температур. Расширенные функции доступны только через осознанное переключение в режим TI BASIC PLUS, что предотвращает случайное изменение настроек в перчатках.
Варианты крепления: от ручного до встроенного в СИЗОД
Варианты крепления тепловизоров эволюционировали от ручного (handheld) – самого распространённого – к шлемовому, интегрированному в СИЗОД (MSA G1 iTIC добавляет лишь 119 г к дыхательному аппарату и включается автоматически при подаче давления) и крепления на маску лицевой части с проекцией на стекло (HUD). Современные тенденции включают беспроводную трансляцию видео на командный пункт, облачную аналитику через LTE, интеграцию с AI для автоматического обнаружения угроз и многосенсорное слияние термального, визуального и газоаналитического каналов.
Чего не может тепловизор и где он «обманывает»
Пожарный тепловизор – мощный инструмент, но не рентгеновский аппарат. Он регистрирует только температуру ближайшей поверхности и не «видит» сквозь стены, перекрытия или толстые предметы. Понимание ограничений прибора критически важно для безопасности: пожарный, который переоценивает возможности камеры, подвергает себя большему риску, чем тот, у кого камеры нет вовсе.
Эмиссивность и «тепловые фантомы»
Эмиссивность – способность поверхности излучать ИК-энергию – главный источник ошибок. Органические и окрашенные поверхности имеют эмиссивность около 0,95, и тепловизоры откалиброваны именно под это значение. Полированные металлы, зеркала, стекло, керамическая плитка, линолеум и глянцевые покрытия имеют низкую эмиссивность: они отражают ИК-излучение от окружающих объектов вместо собственного. На экране камеры такая поверхность может выглядеть значительно холоднее или горячее, чем есть на самом деле, – появляются «тепловые фантомы», ложные отражения огня или людей. По данным Мэнфреда Кина, сертифицированного инструктора по термографии компании Bullard, ошибки из-за низкой эмиссивности являются одной из наиболее частых причин неверной интерпретации термоизображений.
Почему тепловизор не видит сквозь стекло и воду
Стекло непрозрачно для длинноволнового инфракрасного излучения (LWIR). Обычное окно блокирует ИК-энергию, и тепловизор не покажет ситуацию внутри помещения через остеклённый проём. Однопластинковое стекло может пропустить часть ИК-энергии, но современные двухкамерные стеклопакеты с низкоэмиссионным покрытием (low-E) эффективно её отражают. Аналогичная проблема с водой: она непрозрачна для LWIR, поэтому тепловизор не обнаружит человека под поверхностью воды при водной спасательной операции, а лужи воды на полу могут создавать ложные «холодные пятна», имитирующие провалы перекрытий.
Влага на объективе – как избежать «слепоты» камеры
Влага на объективе – частая проблема при работе в условиях повышенной влажности и при попадании воды из пожарных рукавов. Капли на германиевой линзе блокируют ИК-излучение и превращают изображение в серо-белую «кашу» без деталей. Правило, которое инструкторы Insight Training LLC (США) формулируют как обязательное: «Протираете маску СИЗОД – протирайте и объектив тепловизора».
NUC-калибровка: почему изображение «замирает»
Ещё одно ограничение – автоматическая коррекция неоднородности (NUC, Non-Uniformity Correction). Каждые 30 секунд – 3 минуты камера закрывает внутренний затвор между объективом и матрицей, чтобы откалибровать пиксели по единому температурному эталону. В этот момент (0,3–1,5 секунды) изображение на экране замирает. Если пожарный в этот момент сканирует помещение, он может пропустить критическую деталь – пострадавшего, провал или очаг горения. NUC также срабатывает при переключении между режимами высокой и низкой чувствительности (high gain / low gain), что приводит к кратковременной потере детализации. Осведомлённость о частоте и длительности NUC конкретной модели – обязательный элемент подготовки.
Термическая инверсия и скрытые пострадавшие
Термическая инверсия – контринтуитивное явление, при котором человек (температура тела ~37 °C) в помещении с температурой выше 150 °C отображается на экране как тёмный объект на светлом фоне, а не как яркая фигура. Пожарные, привыкшие искать «светлое пятно» в тренировочных условиях с холодным дымом, могут не распознать пострадавшего в реальном задымлённом помещении при высоких температурах. Испуганные дети нередко прячутся под одеялами и в шкафах – ткань и дерево работают как изоляторы и скрывают тепловую сигнатуру от камеры, требуя ручного поиска.
Один тепловизор против 500 квадратных метров огня
Владимирский драматический театр, 2020
Реальные кейсы применения пожарных тепловизоров демонстрируют их критическую роль лучше любых спецификаций. Один из наиболее документированных российских случаев произошёл 29 июня 2020 года во Владимирском академическом драматическом театре.
Пожар начался в зрительном зале площадью около 500 м² четырёхэтажного здания общей площадью 3000 м². Театр был закрыт, и огонь, израсходовав доступный кислород, перешёл в режим пиролиза. Когда рабочий, проводивший ремонт, открыл дверь, приток свежего воздуха спровоцировал объёмную вспышку продуктов пиролиза (бэкдрафт). Ударная волна выбила окна и двери, рабочий получил ожоги. Огонь вспыхнул с полной силой.
Первый расчёт прибыл через минуту после вызова в 16:12. Был организован штаб пожаротушения, три боевых участка, шесть звеньев ГДЗС направлены в здание с разных направлений. Нулевая видимость из-за плотного задымления и экстремальная температура не позволяли звеньям эффективно продвигаться – ствольщики направляли водяные струи фактически наугад.
В гарнизоне был всего один тепловизор – и именно он стал решающим инструментом. Была выработана тактика ротации: звено с тепловизором перемещалось между всеми шестью звеньями ГДЗС по кругу, направляя каждую водяную струю точно на очаги горения, ясно видимые на экране камеры сквозь дым. В результате пожарные взяли огонь в кольцо. После локализации и начала проветривания тепловизор обнаружил несколько скрытых очагов горения, невидимых невооружённым глазом. Здание было спасено и после двухлетней реставрации открылось 10 октября 2022 года.
Статистика: как тепловизор влияет на результат поиска
Международная статистика подтверждает паттерн. Исследование 1999 года под руководством Управления пожарной охраны США (USFA) и компании Insight Training, проведённое в 60 учебных пожарах по всей территории США, показало: без тепловизора пожарные не могли обнаружить пострадавшего в 60% случаев; с тепловизором – находили в 99% случаев и в 100% случаев самостоятельно выходили к выходу (данные приведены Insight Training LLC, специализирующейся на тепловизионной подготовке пожарных). Исследование в Бёртоне (Южная Каролина) зафиксировало сокращение времени обнаружения пострадавших с 6 минут 46 секунд до 2 минут 17 секунд – улучшение на 67%. Следует учитывать, что оба исследования проводились в контролируемых условиях учебных пожаров; в реальных ситуациях результаты зависят от обученности пожарного, типа камеры и условий среды.
Чарлстон 2007: цена неиспользованного тепловизора
Трагедия в мебельном магазине Super Store в Чарлстоне (18 июня 2007 года), унёсшая жизни девяти пожарных – самая смертоносная пожарная катастрофа в США после 11 сентября, – стала примером цены бездействия. Тепловизоры были доступны на месте, но не были использованы ни для разведки, ни для поиска людей. Расследование NIOSH рекомендовало обеспечить каждый пожарный расчёт собственным тепловизором.
«Тихий пожар» в Москве и подземный огонь в Бельгии
В феврале 2024 года в Москве на улице Карамзина житель вызвал пожарных из-за аномально горячих стен при полном отсутствии дыма и открытого огня. Прибывшие пожарные проверили здание тепловизором, подтвердили значительные температурные аномалии. При вскрытии квартиры – вероятного источника – обнаружили плотное задымление от стены до стены. Внутри был найден один погибший. «Тихий пожар» (smoldering fire) – один из наиболее коварных сценариев, где тепловизор становится единственным инструментом раннего обнаружения.
В бельгийском Калмтхуте (2011) лейтенант Ронни ван Рил использовал тепловизоры при тушении пожара на 600 гектарах вересковых пустошей. Камеры выявили «подземный огонь» – невидимые очаги тления под поверхностью, способные через метры вызвать самовоспламенение поверхностной растительности.
Десять сценариев, в которых тепловизор незаменим
Практика мировых и российских пожарных служб выработала устоявшийся набор сценариев применения тепловизоров, каждый из которых адресует конкретную тактическую задачу.
Тепловизионная разведка до входа в здание
Тепловизионная разведка (тепловая разведка) – предварительная оценка обстановки до входа в здание. Тепловизор позволяет снаружи выявить зоны максимального нагрева стен, кровли и перекрытий, оценить масштаб пожара и определить оптимальные направления атаки. По данным исследования в Висконсине, лишь 10% подразделений регулярно используют тепловизор для разведки – критический пробел в тактике.
Поиск пострадавших и тепловые следы
Поиск пострадавших в задымлённых помещениях – классический и наиболее известный сценарий. Тело человека с температурой 36,6 °C отчётливо выделяется на фоне помещения и обнаруживается даже при полной нулевой видимости. Тепловые следы – отпечатки ладоней и стоп на мебели и полу – сохраняются до 5 минут, указывая путь движения пострадавших.
Контроль конструкций и обнаружение скрытого горения
Контроль перекрытий и несущих конструкций критически важен для безопасности звеньев ГДЗС. Тепловизор выявляет участки с аномальным нагревом, свидетельствующим об ослаблении конструктивных элементов и угрозе обрушения. Московские пожарные описывают случаи, когда огонь «гулял» по перекрытиям старых зданий, оставаясь невидимым снаружи.
Обнаружение скрытого горения – один из наиболее ценных сценариев. Огонь, тлеющий за стенами, в перекрытиях, под кровлей или в утеплителе, невидим визуально, но чётко регистрируется тепловизором. Московский «тихий пожар» 2024 года и Владимирский драмтеатр – яркие примеры.
Эвакуация и предупреждение вспышки
Оценка путей эвакуации позволяет определить безопасные маршруты через температурное картирование: участки с нижней температурой указывают путь к выходу, а зоны перегрева – области, которых следует избегать.
Предупреждение вспышки и обратной тяги (flashover/backdraft). Бельгийские пожарные мониторят температуру потолка тепловизором: превышение критического значения сигнализирует о приближающейся вспышке, требуя немедленной эвакуации. Термическое расслоение – тепловой градиент от пола к потолку – один из ключевых индикаторов, читаемых исключительно с помощью тепловизора.
Тепловизор в метрополитене: учения и тренажёры

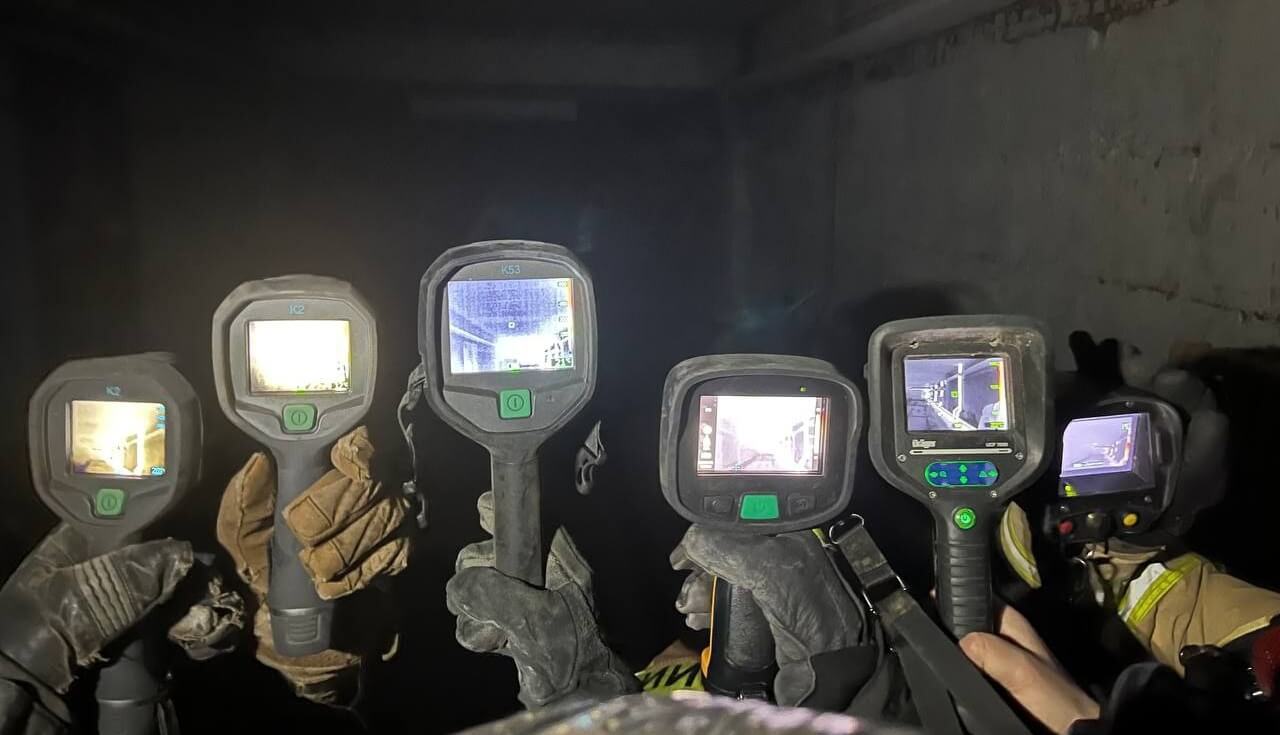

Работа в метрополитене – специфический сценарий с особо ограниченной видимостью, высокой температурой и затруднённой вентиляцией. МЧС России регулярно проводит ночные учения на станциях метро – в Санкт-Петербурге на станциях «Проспект Ветеранов», «Чернышевская», «Спортивная», моделируя пожары в поездах и тоннелях с применением тепловизионного оборудования. В Ивановской пожарно-спасательной академии ГПС МЧС России для подготовки пожарных к работе в подземных сооружениях построен специализированный тренажёр «Станция метрополитена», воспроизводящий условия реальной станции метро – с тоннелями, платформой, ограниченными путями эвакуации и возможностью задымления. Именно на этом тренажёре в октябре 2025 года проводились практические учения с пожарными тепловизорами Pergam F302 и Guide PR410, в ходе которых отрабатывались навыки обнаружения пострадавших в условиях, приближённых к реальным.
Промышленные пожары, лес и АХОВ
Дополнительные сценарии включают промышленные пожары (обнаружение уровня жидкости в ёмкостях по разнице температур стенок), лесные пожары (выявление подземных очагов тления), ликвидацию последствий ЧС с АХОВ (определение зон разлива по температурным аномалиям) и дожигание/разборку (контроль полного подавления после локализации).
Кто производит тепловизоры для мировых пожарных служб
Рынок и санкционный контекст
Рынок пожарных тепловизоров оценивается примерно в 890 млн долларов (2024, по данным аналитического агентства Market Research Future) и растёт с темпом 6–9% ежегодно. Рынок переживает консолидацию и одновременно – вторжение китайских производителей, меняющее ценовую динамику. Для российских подразделений картина рынка существенно скорректирована экспортными ограничениями: с 2022 года поставки товаров двойного назначения и продвинутой оптоэлектроники из стран ЕС и США в Россию ограничены в рамках санкционных пакетов (в частности, Регламенты Совета ЕС 2022/328 и последующие). Тепловизоры с неохлаждаемыми матрицами формально не всегда подпадают под прямые санкционные списки, однако логистика, платёжные ограничения и политика самих производителей (Teledyne FLIR, MSA Safety, Bullard) фактически прекратили или существенно затруднили прямые поставки в Россию. Это делает китайских производителей (Guide Sensmart, Dali Technology) и российские разработки (ПЕРГАМ F-серия) стратегически значимыми для оснащения МЧС.
Teledyne FLIR
Teledyne FLIR (США) – безусловный лидер рынка, контролирующий наибольшую долю. Линейка K-Series включает модели от бюджетного K33 (240×180, 60 Гц, ~$2 075) до флагманского K65 (320×240, 60 Гц, сертификация NFPA 1801:2021, ~$7 500). В 2024 году представлены новые K75 и K85. Все камеры используют фирменную технологию FSX (Flexible Scene Enhancement) – наложение контуров визуального изображения на тепловую картинку для повышения ситуационной осведомлённости. Выдерживают падение с 2 м, работают при 260 °C в течение 5 минут.
MSA Safety и платформа LUNAR
MSA Safety (США) выделяется инновационным подходом к связности. Устройство MSA LUNAR – не просто тепловизор, а многофункциональная платформа: тепловизионная камера (206×156), технология F.A.S.T. (определение расстояния и направления до членов команды), LTE-M-подключение к облаку через платформу FireGrid, ячеистая сеть LUNAR-to-LUNAR, датчик движения и Bluetooth-интеграция с СИЗОД G1. Цена – около $2 500–3 500. Интегрированный в СИЗОД тепловизор G1 iTIC добавляет лишь 119 граммов к модулю управления.
Bullard: максимальное разрешение
Bullard (США, семейная компания с 1898 года) предлагает самое высокое разрешение на рынке – модели NXT Pro и QXT Pro с матрицей 640×480 пикселей при 60 Гц. Фирменная технология X-Factor 2.0 обеспечивает улучшенное качество изображения. Батарея NXT Pro обеспечивает до 6,5 часов работы, поддерживается беспроводная зарядка. Модель T4MAX с крупнейшим дисплеем в классе остаётся популярной среди подразделений, ценящих максимальную детализацию.
Dräger: лёгкость и интеграция с СИЗОД
Dräger (Германия) делает ставку на лёгкость и интеграцию с экосистемой СИЗОД. UCF FireVista весит всего 870 граммов – один из самых лёгких тепловизоров на рынке (320×240, 30 Гц, FOV 50°×37°). Аккумулятор LiFePO4 обеспечивает около 5 часов работы и выдерживает 4000 циклов зарядки. UCF FireCore – шлемовая камера с проекцией изображения на стекло маски FPS 7000, обеспечивающая полностью свободные руки.
Seek Thermal: дисраптор рынка
Seek Thermal (США, основана в 2012 году) – главный дисраптор рынка. FirePRO 200 стоит всего $699, FirePRO 300 – $1 299, а NFPA-сертифицированный AttackPRO+ – $4 499. Фирменная технология Mixed Gain позволяет одновременно видеть горячие и холодные зоны без переключения режимов. Компания позиционируется как «самый быстрорастущий бренд персональных тепловизоров в мире» и предлагает комплект Engine Truck Bundle (1 AttackPRO VRS + 2 FirePRO 300) за $6 349.
Guide Sensmart и Dali Technology: китайские производители
Среди китайских производителей выделяются два игрока. Guide Sensmart (高德红外, Ухань) – один из крупнейших в мире производителей тепловизионных матриц. Модель Guide PR410 (384×288, 12 мкм, 60 Гц) предлагает 6 пожарных режимов, 8 цветовых палитр, 128 ГБ памяти (более 20 000 фото), опциональный лазерный дальномер и работоспособность при 260 °C в течение 5 минут. Guide PR610 (640×480, 12 мкм, 60 Гц) – флагман с максимальным разрешением. Диапазон температур обоих моделей достигает 2000 °C. Dali Technology (大立科技, Ханчжоу) обладает полным вертикальным циклом – от производства матриц до готовых камер – и поставляет продукцию в более чем 50 стран. Но по качеству камеры Dali уступают тепловизорам Guide Sensmart.
ПЕРГАМ – российский разработчик и производитель пожарных тепловизоров
От первого тепловизора в России до собственного производства
Компания АО «ПЕРГАМ-ИНЖИНИРИНГ» занимает уникальное положение на российском рынке как отечественный разработчик и производитель тепловизионного оборудования. Основанная в 1996 году в Москве тремя сотрудниками, компания выросла до 140 специалистов с 13 офисами в России, СНГ и за рубежом, является резидентом инновационного центра «Сколково».
ПЕРГАМ – компания, привезшая первый тепловизор в Россию – камеру AGEMA – в середине 1990-х годов, фактически создав российский рынок тепловизионной техники. С начала 2000-х годов компания активно развивает собственное производство: бортовая система обнаружения утечек метана ДЛС-Пергам, медицинский тепловизор ПЕРГАМЕД, охранные системы (ТИТАН, РТР с дальностью обнаружения до 25 км), автомобильные камеры (Pergam Driver) и научные камеры (Pergam Spectr – охлаждаемая, 640×512, 100 Гц). Один из приоритетов – пожарные тепловизоры для нужд МЧС и российских пожарных подразделений.
Линейка Pergam F-серии: модели и характеристики
Линейка пожарных тепловизоров Pergam F-серии – стратегический ответ на политику импортозамещения. Pergam F160 – входной уровень, матрица 160×120, для базового оснащения. Pergam F200 – матрица 256×192, для пожарных расчётов и служб МЧС. Pergam F202 – матрица 384×288, для комплексных задач. Pergam F300 – матрица 384×288, 25 Гц, IP67, диапазон −20 °C…+650 °C, точность ±2 °C/±2%, работоспособность до 250 °C, 4 цветовые палитры с 256 градациями. Pergam F302 – флагман серии, матрица 384×288, дисплей 4,3", работоспособность до 260 °C, устойчивость к падению с 2 м. Среди ключевых преимуществ F302, выявленных в ходе практических испытаний, – постоянно работающий дальномер без лазера (лазер включается при необходимости для подсветки направления), наличие цифровой камеры и SD-карта для хранения данных.
ПЕРГАМ также предлагает на российском рынке пожарные тепловизоры Guide PR410 и PR610. По данным каталогов открытого доступа на 2025 год, ПЕРГАМ – одна из немногих российских компаний, предлагающих собственную линейку специализированных пожарных тепловизоров с маркировкой «Сделано в России» (другие отечественные производители тепловизионной техники – НПО «Стрелец», ОКБ «Гамма», «ЭЛВИС-НеоТек» – специализируются на охранных и военных системах, а не на ручных пожарных камерах). Среди ключевых клиентов – Газпром, Роснефть, Россети, Росэнергоатом, ФСО, ФСБ, МВД.

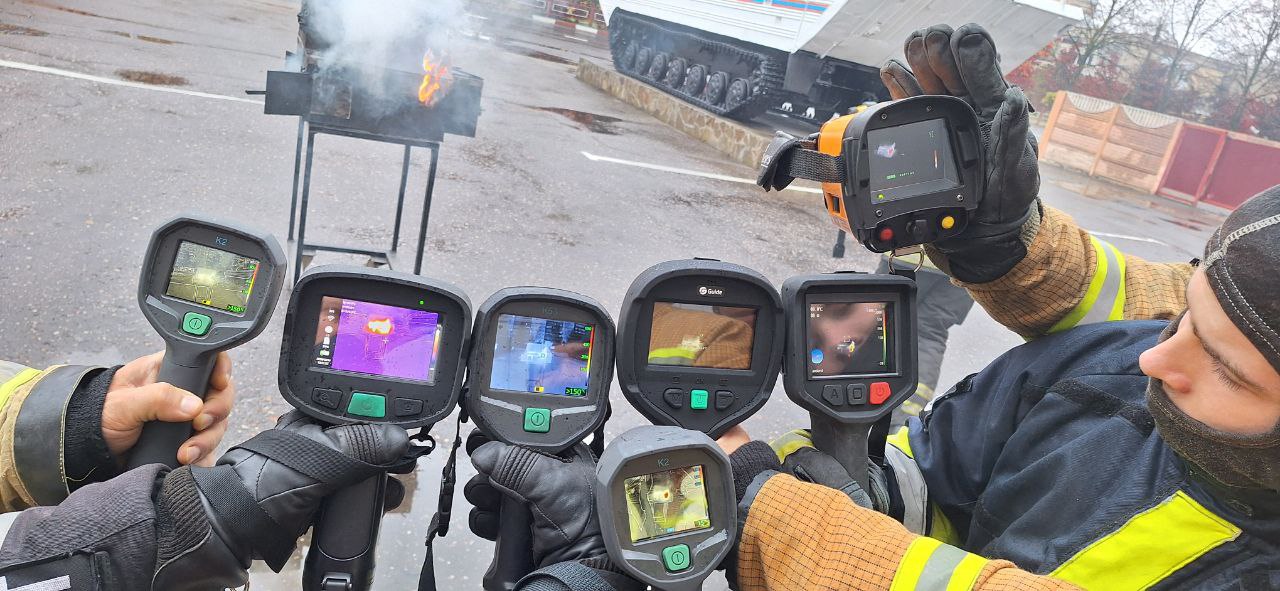

Испытания тепловизоров ПЕРГАМ в Ивановской академии МЧС
С 13 по 17 октября 2025 года на базе Ивановской пожарно-спасательной академии ГПС МЧС России компания ПЕРГАМ приняла участие в специализированном курсе повышения квалификации «Тепловизионная подготовка специалиста по организации тушения пожаров». Специалист компании ПЕРГАМ прошёл полный курс обучения совместно с 14 пожарными из различных регионов России – Санкт-Петербурга, Челябинской и Тульской областей, Республик Коми, Ингушетии и Башкортостана, Алтайского и Приморского края.
На тестирование были представлены два пожарных тепловизора – Pergam F302 и Guide PR410. Оба прибора прошли всестороннюю оценку на тренажёрах академии: огневом комплексе «УГОЛЁК», «Огневом доме», в дымокамере, задымлённом лабиринте и на тренажёре «Станция метрополитена». Условия испытаний включали плотное задымление с нулевой видимостью, полную темноту, повышенную влажность и прямое попадание воды из пожарных рукавов. С задачей обнаружения пострадавших оба тепловизора справились равнозначно, подтвердив работоспособность в экстремальных условиях. Сопоставимый результат объясним тем, что обе камеры построены на матрицах одинакового разрешения (384×288) и работают в одном спектральном диапазоне – при прочих равных условиях задача обнаружения человека на дистанции до 10–15 метров в задымлённом помещении определяется в первую очередь физикой сенсора, а различия в эргономике, дополнительных функциях и программной обработке проявляются в более сложных полевых сценариях.
Преимущества Pergam F302 и Guide PR410 по оценке пожарных
Среди преимуществ Pergam F302, отмеченных участниками испытаний, – постоянно работающий дальномер без лазера (лазер включается при необходимости для подсветки места направления), наличие цифровой камеры и SD-карта для хранения данных. Среди отмеченных преимуществ Guide – эргономичная рукоять для работы в крагах, широкие возможности крепления к боевой одежде пожарного (боёвке) ремнём или вытяжным карабином (ретрактором), высококонтрастный дисплей с детализированным отображением малоразличимых температурных аномалий и встроенная память 128 ГБ.
Курс в Ивановской академии был проведён во второй раз и в 2025 году существенно доработан, что обеспечило качественное усвоение теории и формирование прочных практических навыков работы с тепловизионными системами.
Стандарты NFPA 1801 и российская нормативная рамка
Эволюция NFPA 1801: от 2013 к 2025
Стандарт NFPA 1801 «Standard on Thermal Imagers for the Fire Service» – ключевой международный документ, определяющий минимальные требования к пожарным тепловизорам. Первая редакция вышла в 2013 году, вторая – в 2018-м (добавлены требование минимального разрешения 320×240, частоты обновления ≥25 Гц, времени работы от батареи 120 минут и индикатора записи видео/аудио). Действующая редакция 2021 года перенесла точечное измерение температуры из базового режима в расширенный (TI BASIC PLUS) – после отчётов NIOSH о гибели пожарных из-за некорректной интерпретации показаний. В 2025 году стандарт консолидируется в NFPA 1930.
Минимальные требования NFPA 1801:2021
Основные требования NFPA 1801:2021 включают спектральный диапазон 8,0–14,0 мкм, минимальное поле зрения 36°×20°, класс защиты не ниже IP67, безопасность во взрывоопасных средах по ANSI/ISA-12.12.01 (Class I, Division 2), стойкость к коррозии (солевой туман по ASTM B117), ресурс органов управления не менее 50 000 циклов и обязательную сертификацию третьей стороной (SEI) при соответствии производителя ISO 9001.
Российские нормативы: проект ГОСТа и ТР ЕАЭС
Российская нормативная ситуация значительно сложнее. Специализированного утверждённого ГОСТа для пожарных ручных тепловизоров не существует. Проект стандарта ГОСТ «Техника пожарная. Тепловизоры ручные. Общие технические требования. Методы испытаний», разработанный ФГБУ ВНИИПО МЧС России в рамках ТК 274 «Пожарная безопасность», прошёл общественное обсуждение с 26 февраля по 1 мая 2018 года. Стандарт разрабатывался для реализации положений ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» – наднационального технического регламента ЕАЭС, предусматривающего обязательную сертификацию тепловизоров, используемых в пожарной охране. Статус финального утверждения проекта на момент исследования не определён.
Производители и импортёры тепловизоров для российского рынка вынуждены оформлять добровольные сертификаты на основании собственных технических условий (ТУ), поскольку стандартизированного ГОСТа не существует. Дополнительно может требоваться сертификация по ТР ТС 012/2011 (взрывозащита) и внесение в Государственный реестр средств измерений.
Ивановская академия и подготовка пожарных-тепловизионщиков
Академия: 60 лет подготовки специалистов МЧС
Ивановская пожарно-спасательная академия ГПС МЧС России (ИПСА) – одно из ведущих образовательных учреждений системы МЧС, основанное 15 сентября 1966 года как Ивановское пожарно-техническое училище. За свою историю академия подготовила более 18 000 специалистов в области пожарной безопасности. Сегодня в ней обучается более 3 800 курсантов и слушателей, работает более 150 сотрудников с учёными степенями, включая 31 доктора наук. В 2026 году академия отмечает 60-летний юбилей.
Программа тепловизионной подготовки: 36 часов
Академия реализует программу повышения квалификации по тепловизионной подготовке пожарных – уникальный для России курс объёмом 36 академических часов (1 неделя), проводимый в очной форме. Программа позволяет сформировать специальные навыки в области организации тушения пожаров и проведения аварийно-спасательных работ с использованием пожарных тепловизоров.
Выпускник программы приобретает пять ключевых компетенций: интерпретация данных с дисплеев тепловизоров различных производителей, техническое обслуживание камер, проведение тепловизионной разведки внутри и снаружи зданий (включая условия нулевой видимости), оценка оперативно-тактической обстановки по данным разведки и принятие управленческих решений по организации тушения. По окончании выдаётся удостоверение о повышении квалификации.

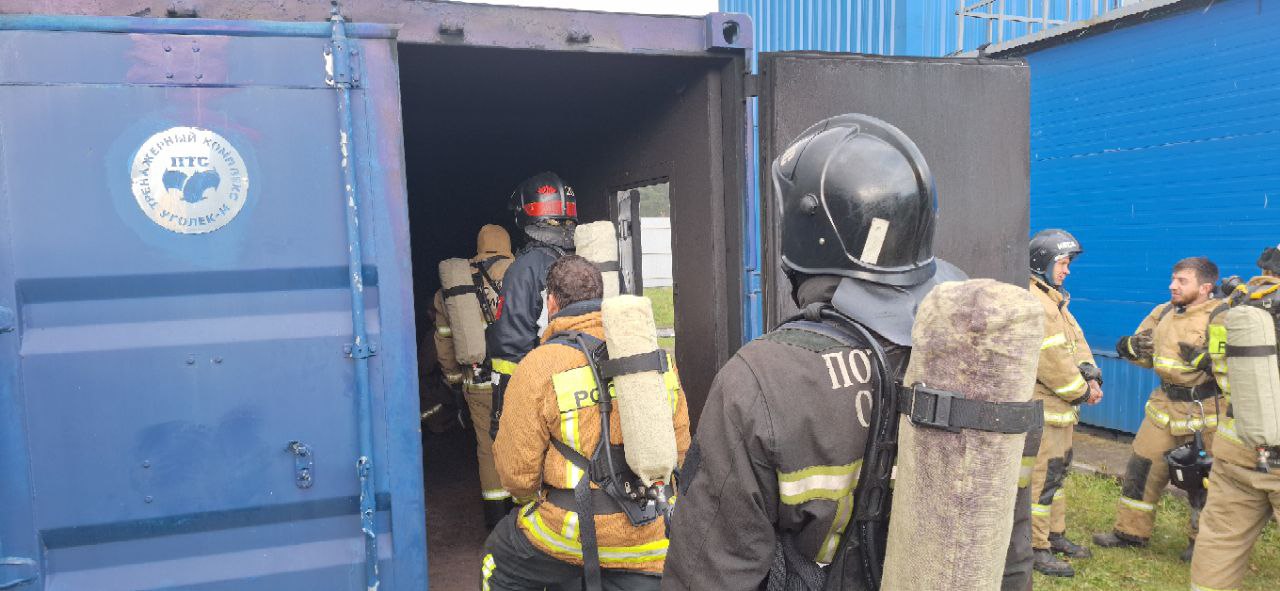

Тренажёры: «УГОЛЁК», «Огневой дом», дымокамера

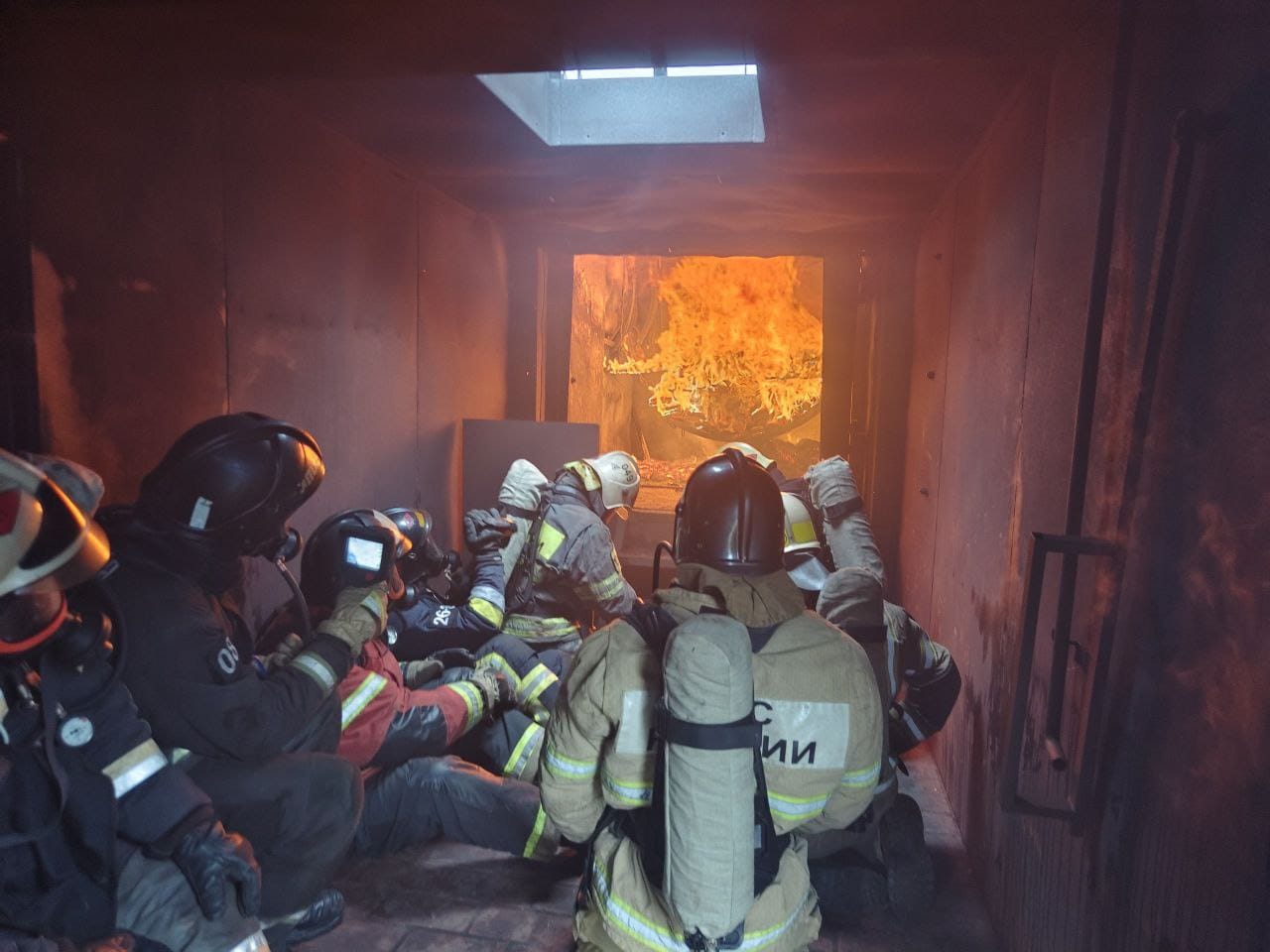

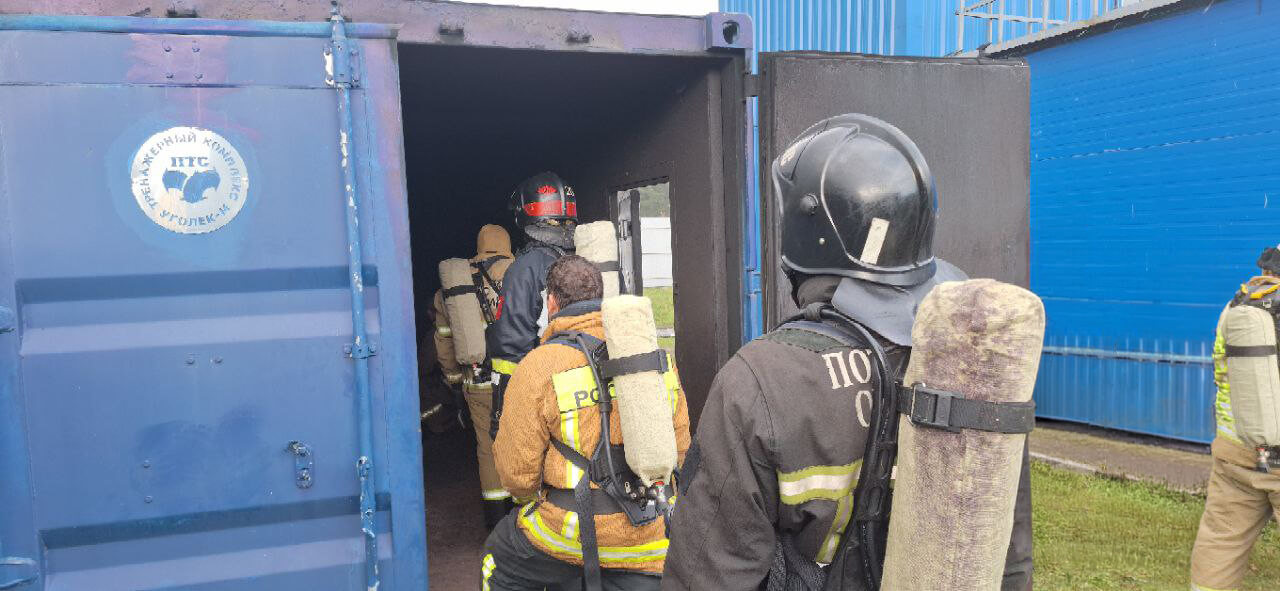

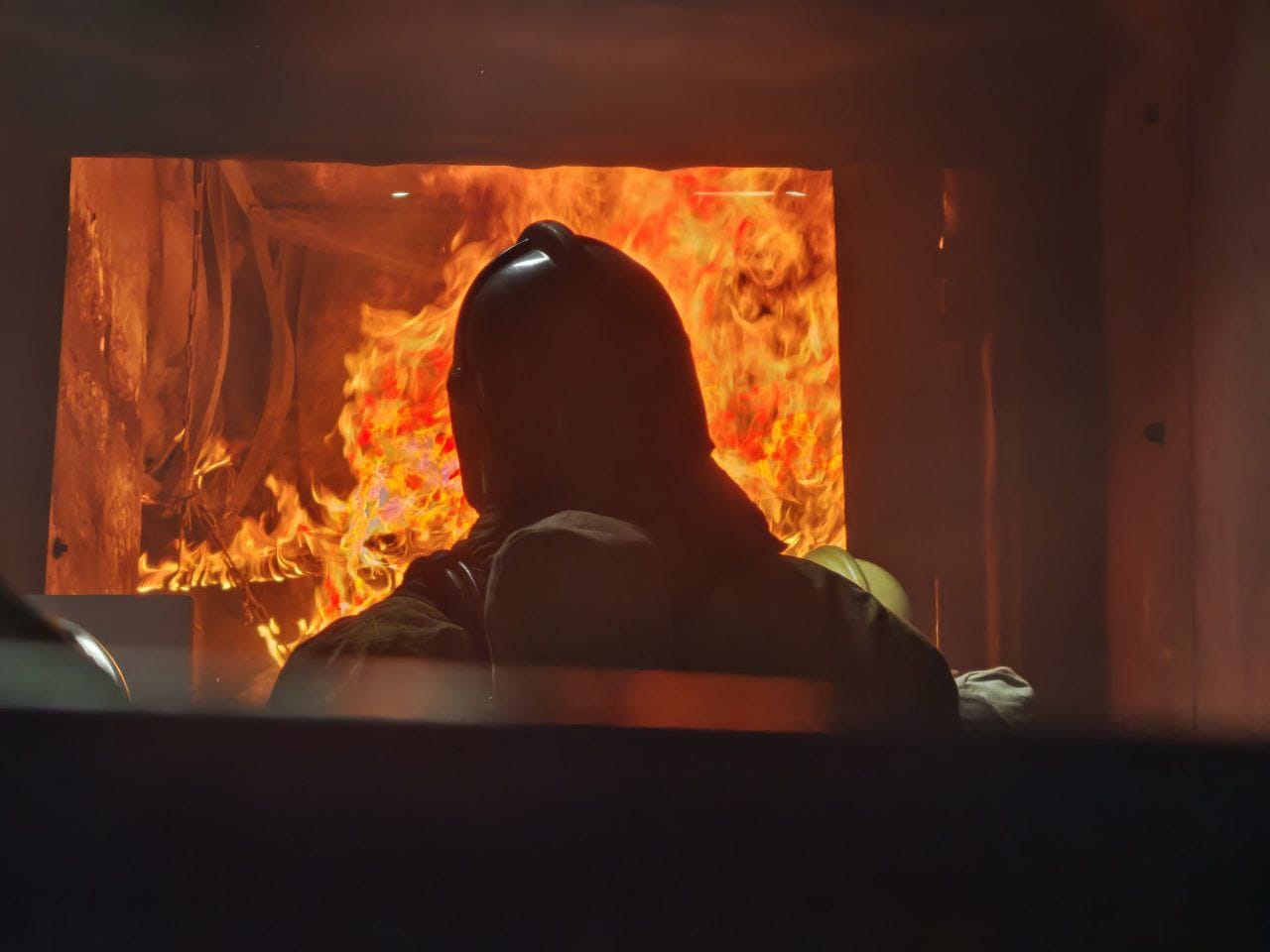

Учебно-тренировочная база академии включает комплекс уникальных тренажёров. Огневой тренажёрный комплекс «УГОЛЁК» создаёт реальные факторы пожарной опасности – дым, высокую температуру, открытое пламя и тепловое излучение – за счёт сжигания твёрдого топлива в печи. «Огневой дом» – первый российский автоматизированный огневой тренажёрный комплекс, разработанный в 2010 году по заказу МЧС России. Это двухуровневое сооружение из четырёх модулей, построенных из морских 20- и 40-футовых контейнеров: первый уровень включает модуль управления, теплодымокамеру и пожарный модуль промышленной зоны; второй – модуль жилой зоны.
Дымокамера предназначена для тренировки навигации в условиях нулевой видимости с дымом, препятствиями и психологической нагрузкой. Её ключевой элемент – лабиринт, сконструированный на трёх высотных уровнях с люками, узкими проходами, самозакрывающимися дверями, наклонными и вертикальными лестницами, трубами для ползания. Конфигурация лабиринта меняется перед каждым занятием, чтобы исключить запоминание маршрутов. Задымлённый лабиринт – многоуровневый лабиринт из металлических каркасных «клеток» (~1×1 м) с проходами в разных направлениях (вверх, вниз, в стороны), который преодолевается преимущественно на четвереньках или ползком, включая тупики, требующие возврата.

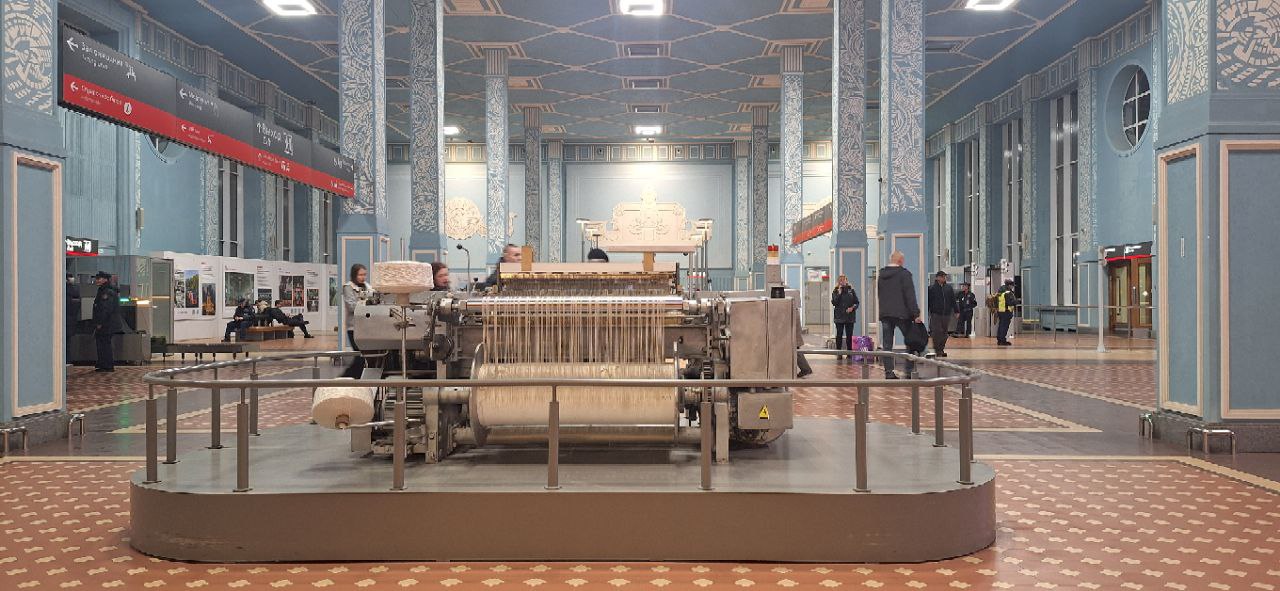

Тренажёр «Станция метрополитена»
Тренажёр «Станция метрополитена» – отдельный объект учебно-тренировочной базы, моделирующий условия подземного сооружения метрополитена. Тренажёр позволяет отрабатывать тактику пожаротушения и спасения пострадавших в специфических условиях метро: ограниченное пространство тоннелей, платформенная зона, задымление, затруднённая вентиляция. Именно на этом тренажёре в ходе курса повышения квалификации в октябре 2025 года специалист компании ПЕРГАМ совместно с 14 пожарными из регионов России тестировал тепловизоры Pergam F302 и Guide PR410, отрабатывая навыки обнаружения пострадавших в условиях, приближённых к реальному пожару в метро.
Международные стандарты обучения: NFPA 1408
Для сравнения: международная практика базируется на стандарте NFPA 1408 «Standard for Training Fire Service Personnel in the Operation, Care, Use, and Maintenance of Thermal Imagers» (первая редакция 2015 года, пересмотренная в 2020-м, ныне интегрируемая в NFPA 1400). Стандарт требует ежегодного пересмотра компетенций, обязательных практических занятий с тепловизорами и обучения как правильной, так и ошибочной интерпретации изображений. Компания Insight Training LLC (США) – мировой лидер в тепловизионной подготовке пожарных – обучила подразделения во всех 50 штатах США и 16 странах, разработала первую сертификацию по термографии для пожарных через Infrared Training Center.
Показательна диспропорция: промышленный термографист проходит минимум 32 часа обучения для сертификации Level I, тогда как пожарные зачастую получают значительно меньше часов подготовки – при том что работают в несравнимо более опасных условиях. Ивановская академия с её 36-часовой программой приближается к международным стандартам, но масштаб охвата остаётся ограниченным.
Тепловизионная грамотность как вопрос жизни и смерти
Почему тепловизор остаётся в машине
Исследования NIOSH показывают, что отсутствие тепловизора или неумение его использовать – шестой по значимости фактор риска гибели пожарных при исполнении служебных обязанностей. В 38% изученных случаев гибели на пожарах тепловизор оставался на зарядке в пожарном автомобиле. В 22% ситуаций, потребовавших объявления «Мэйдэй», пожарные были потеряны или отделены от рукавной линии – проблема, которую тепловизор решает практически полностью.
Что входит в тепловизионную грамотность
Тепловизионная грамотность включает понимание основ инфракрасного излучения и его отличий от видимого света; интерпретацию цветовых шкал и температурных контрастов; распознавание типичных ошибок интерпретации (зеркальные отражения от блестящих поверхностей, «невидимость» людей под толстыми одеялами, потеря чёткости при переключении режимов чувствительности); навыки сканирования «снизу вверх» и периодической очистки объектива; а также умение обслуживать и заряжать камеру в условиях нулевой видимости в перчатках.
Как сформулировал легенда пожарной службы Фрэнсис Бренниган: тепловизор не должен быть второстепенной мыслью, он должен восприниматься как инструмент, столь же необходимый, как ствол. Начальник пожарной охраны Шон Канто (Рочестер Хиллз, Мичиган) подчёркивает: тепловизор так же важен, как пожарная рация или топор.
Что дальше
Один тепловизор на каждого пожарного – реальность или риск
Пожарный тепловизор прошёл путь от засекреченной военной технологии стоимостью в десятки тысяч долларов до доступного инструмента за 700–8 600 долларов, и этот путь ещё далёк от завершения. Три ключевых вывода определяют ближайшее будущее отрасли.
Парадигма «один тепловизор на каждого пожарного» постепенно замещает устаревшую модель «один на расчёт». Появление персональных камер стоимостью менее $1 000 и интеграция тепловизоров в СИЗОД делают эту цель технически и экономически достижимой. Владимирский кейс, где единственный тепловизор обслуживал шесть звеньев ГДЗС ротацией – красноречивая иллюстрация того, как недооснащённость переводится в тактические ограничения. При этом ряд экспертов, в том числе Энди Старнс из Insight Training (США), предупреждают: персональная камера с низким разрешением (160×120 или 206×156) не заменяет полноценный ручной тепловизор 320×240+ у руководителя тушения. Массовое оснащение дешёвыми камерами без адекватного обучения может создать «ложную уверенность» – пожарный полагается на прибор, чьих ограничений не понимает. Оптимальная модель – персональная камера для ситуационной осведомлённости каждого бойца плюс полноформатная камера у командира звена.
AI, LTE и камеры размером с часы
Технология стремительно «умнеет». MSA LUNAR уже объединяет тепловизор с LTE-подключением, ячеистыми сетями и облачной аналитикой. Интеграция AI обещает автоматическое обнаружение предвестников вспышки, оценку структурной целостности и прогнозирование развития пожара. Шаг пикселя достигнет 6 мкм, открывая путь к камерам с разрешением 640×480 в формате наручных часов.
Россия: от импортозависимости к собственной экосистеме
Россия находится на переломном этапе – от зависимости от импорта к формированию собственной экосистемы. ПЕРГАМ запустил линейку F-серии, Ивановская академия реализует уникальную программу тепловизионной подготовки с полноценной тренажёрной базой (включая симулятор станции метрополитена), а проект ГОСТа для ручных пожарных тепловизоров движется к утверждению. Критически важно, чтобы темп нормативного регулирования и оснащения не отставал от темпа развития технологий – каждый год промедления измеряется в человеческих жизнях.
