Почему электросети по всему миру – и в России – требуют нового подхода к инспекциям
Электросети стареют быстрее, чем их успевают обновлять. В России это особенно заметно по цифрам. По данным Института экономики естественных монополий РАНХиГС, к 2020 году средний износ основных фондов у дочерних компаний ПАО «Россети» дошёл до 52 %, а к 2025-му, по тому же прогнозу, превысил 60 %. В отдельных регионах разрыв ещё сильнее. В феврале 2026 года гендиректор «Россети Томск» Антон Дьячков назвал износ электросетевого оборудования области – 77,8 %. По данным Freedom Finance Global (декабрь 2025), у «Россети Северо-Запад» этот показатель превышает 80 %. В Бурятии – тоже 80 %. В Новосибирской области 82 % подстанций 220 кВ отработали нормативный срок.
Министр энергетики Александр Новак на совещании в «Россетях» приводил цифры по стране: средний возраст электросетевого оборудования – 34 года, более 30% старше 45 лет. «Энергетическая стратегия РФ на период до 2035 года» ставит амбициозные цели: снизить индекс средней продолжительности отключений (SAIDI) с 8,7 часа (2018) до 2,23 часа к 2035 году – в 3,9 раза. Чтобы снизить показатель почти вчетверо, нужна радикальная перестройка диагностики и обслуживания. «Россети Новосибирск» в марте 2026 года объявили о планах направить 9 миллиардов рублей на техническое обслуживание и развитие электросетей региона – и это лишь один из филиалов.
Проблема не только российская. В США 70 % силовых трансформаторов работают больше 25 лет, 60 % автоматических выключателей – больше 30. По расчётам Bank of America (2025), 31 % магистральных и 46 % распределительных сетей либо доработают расчётный срок в ближайшие пять лет, либо уже его превысили. Международное энергетическое агентство (МЭА) оценивает действующую глобальную инфраструктуру в 7 млн км магистральных сетей и 72-110 млн км распределительных. К 2040 году, по прогнозу МЭА, понадобится построить или заменить 80 млн км линий – фактически удвоить то, что уже есть. В 2023 году мировые инвестиции в сети превысили 270 млрд долларов, но к 2030-му, по расчётам того же агентства, их нужно довести до 600 млрд ежегодно.
Традиционные методы инспекции – визуальные обходы, тепловизионная съёмка, ультрафиолетовая детекция коронных разрядов – работали десятилетиями.Дело не в самих методах, а в том, как с данными обращались: каждая команда хранила их в своей системе, анализировала по своим критериям, оценивала субъективно. Как отмечает Шейна Рейзес, вице-президент по продуктам OFIL Systems, в статье для NETAWORLD JOURNAL (ноябрь 2025), результат такой работы – ценные, но разрозненные наблюдения. Когда от инспекции требуется не просто обнаружить дефект, а предсказать отказ и обосновать приоритет ремонта перед регулятором – этого недостаточно.
Три сенсора, три физических процесса: зачем нужна мультисенсорная инспекция
Каждая из трёх основных сенсорных модальностей – ультрафиолетовая (УФ), инфракрасная (ИК) и визуальная (RGB) – регистрирует принципиально разные физические явления. Именно поэтому они не дублируют, а дополняют друг друга.
Ультрафиолетовая детекция коронных разрядов: раннее предупреждение до появления тепловых признаков
Коронный разряд возникает, когда напряжённость электрического поля вокруг высоковольтного компонента превышает критический порог – порядка 21 кВ/см (среднеквадратичное значение) или 31 кВ/см (пиковое). Воздух в зоне сильного поля ионизируется, возбуждённые молекулы азота излучают ультрафиолет в спектральном диапазоне 200–405 нм. Побочные продукты процесса – озон, азотная и щавелевая кислоты разрушают изоляцию. Процесс постепенный, но необратимый: если не вмешаться, всё заканчивается пробоем.
Солнечно-слепые УФ-камеры работают в диапазоне 240-280 нм (UVC). Весь солнечный ультрафиолет этих длин волн полностью поглощается озоновым слоем Земли, поэтому фоновый сигнал от Солнца на поверхности равен нулю. Соотношение сигнал/фон остаётся высоким даже на ярком солнце. На этом принципе построена запатентованная технология DayCor® компании OFIL Systems – первая коммерческая система би-спектральной визуализации коронных разрядов при дневном свете.
Главное свойство УФ-детекции: она фиксирует дефекты на начальной стадии, часто задолго до того, как инфракрасная камера зарегистрирует хоть какой-то нагрев. Повреждённый изолятор с трекингом, загрязнённая поверхность с поверхностными разрядами, некачественно смонтированная арматура – коронный разряд появляется раньше, чем возникает заметная тепловая аномалия. УФ – это инструмент раннего предупреждения.

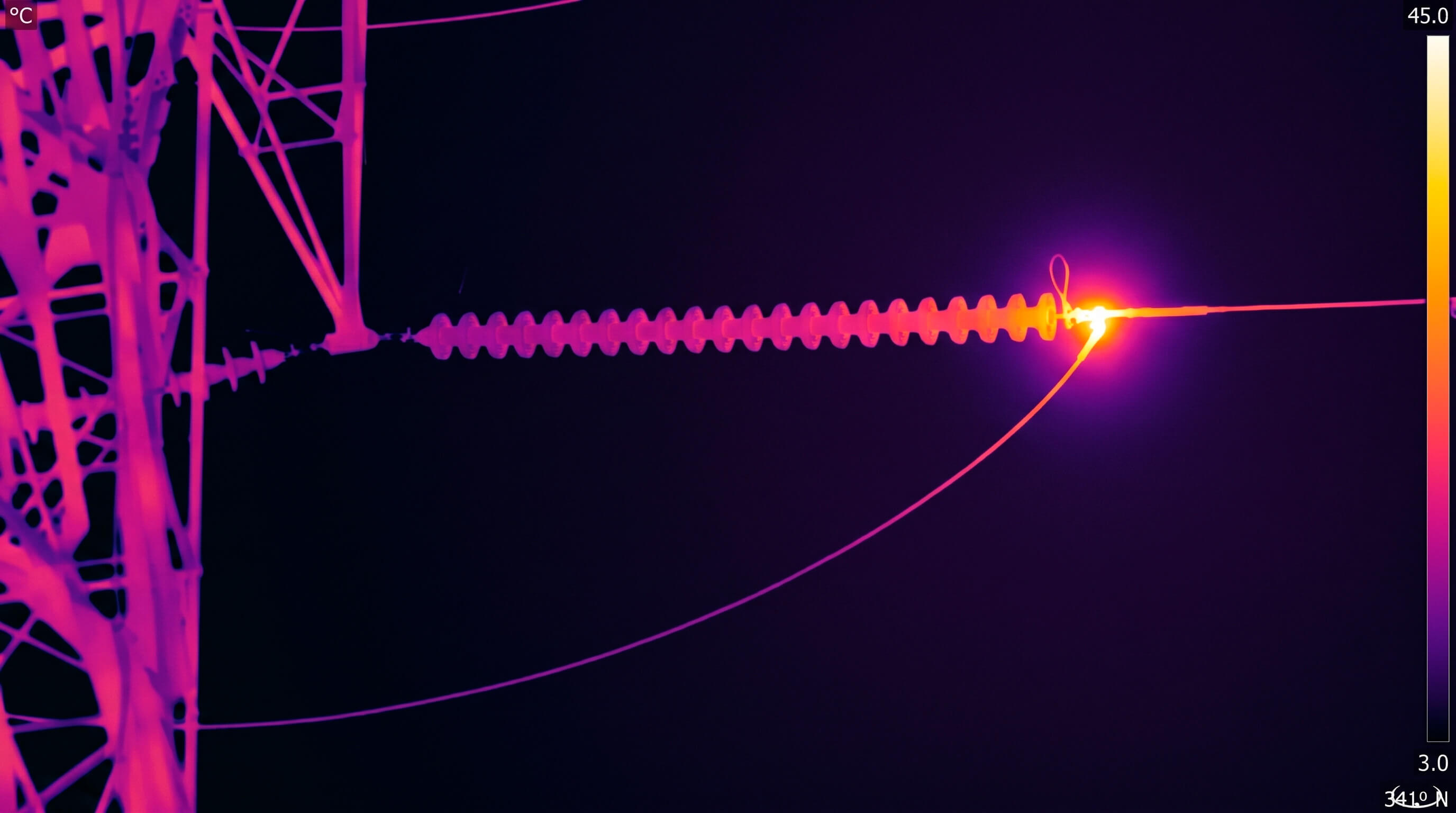

Инфракрасная термография: диагностика токозависимых дефектов
Инфракрасная камера видит нагрев. На линии он чаще всего связан с током нагрузки: плохой контакт в зажиме, окисленное соединение, дефектная опрессовка, перегрузка элемента, неравномерное распределение тока. Такой дефект становится заметен, когда через проблемный участок проходит достаточный ток. Если линия слабо нагружена, тепловая картина может быть спокойной, даже при наличии неисправности.
Руководство EPRI по инфракрасной термографии определяет четыре уровня серьёзности теплового дефекта. Низкий приоритет – превышение температуры над опорным значением на 1–10 °C. Средний – 10–20 °C. Высокий – 20–40 °C. Критический – превышение более 40 °C или абсолютная температура выше допустимого предела для данного оборудования. При абсолютной температуре свыше 75 °C деградация изоляции ускоряется экспоненциально: каждые дополнительные 10 °C сокращают срок её службы примерно вдвое. Это так называемое правило Монтзингера – Аррениуса, применяемое к термическому старению целлюлозной и полимерной изоляции.
Тепловизор незаменим, но у него есть ограничение: он фиксирует проблему, когда она уже развилась достаточно для генерации избыточного тепла. Для ранней диагностики электрических дефектов, связанных с деградацией изоляции, его одного мало.
Визуальная съёмка: физическое состояние компонентов

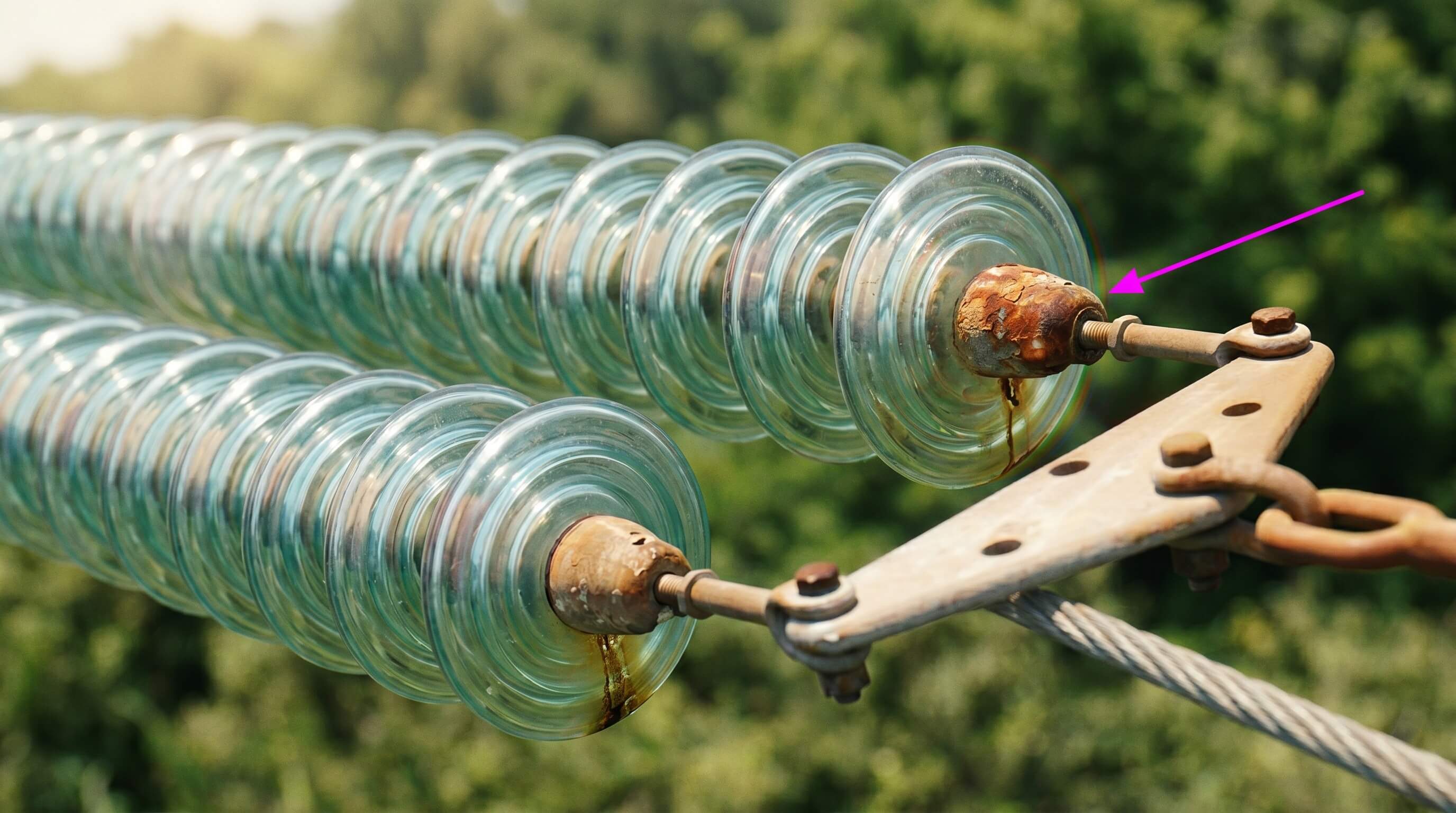

Камера видимого диапазона (RGB) фиксирует механические повреждения, коррозию, трещины изоляторов, ослабление крепежа, нарушение геометрии проводов, приближение растительности к линиям. RGB-изображения объясняют, почему УФ-камера зафиксировала коронный разряд или тепловизор показал перегрев: видимая трещина на изоляторе, разрушенный экран арматуры, загрязнение поверхности. Без визуального подтверждения интерпретация данных других сенсоров остаётся неполной.
Основнакя мысль мультисенсорного подхода: коронный разряд, обнаруженный УФ-камерой, не обязательно сопровождается тепловой аномалией. И наоборот – тепловой дефект может развиться без каких-либо признаков коронной активности. Только наложение данных трёх каналов даёт полный диагностический профиль оборудования.
Технология DayCor и модельный ряд OFIL Systems
Компания OFIL Systems основана в 1993 году в Нес-Ционе (Израиль). Это первый в мире производитель коммерческих солнечно-слепых УФ-камер для энергетики – разработку поддерживал EPRI (Исследовательский институт электроэнергетики, США). Базовый патент EP1112459B1 описывает метод би-спектральной съёмки, который сводит УФ-канал и видимый в одно изображение.
Флагман линейки – DayCor® Superb – фиксирует разряд интенсивностью от 1 пикокулона с 15 метров (сертификат по IEC 60270:2000), чувствительность УФ-сенсора превышает 1,5 × 10⁻¹⁸ Вт/см². Камеру держат в руках: оператор с земли или ремонтной площадки осматривает подстанцию или линию без снятия напряжения и без подъёма к проводам.
Модельный ряд OFIL построен под разные сценарии работы:
Ручные камеры – Superb, UVollé и Luminar HD – отличаются массой, форм-фактором и набором встроенных функций (геопривязка, запись видео, счётчик УФ-импульсов). Superb – самая чувствительная модель, рассчитанная на магистральные линии и подстанции высокого и сверхвысокого напряжения; работает с расстояний до нескольких десятков метров. UVollé – облегчённая версия для повседневной работы на распределительных сетях. Luminar HD совмещает УФ-канал с видеокамерой высокой чёткости и ИК-термометром: одним прибором получают три типа данных.
Модуль для беспилотников – micROM HD массой до 450 г для мультироторных платформ. Здесь экономия массы – это километры обследованной линии за вылет. DJI Matrice 350 RTK несёт 2,7 кг полезной нагрузки; каждый грамм работает на время полёта.
Серия UV Eye – камерные ядра (core cameras) для стационарных систем мониторинга, роботизированных платформ и заказных решений. Поставляются без корпуса и интерфейса оператора. Это компонент для интегратора, а не готовый прибор.
Помимо OFIL, УФ-камеры для поиска коронных разрядов выпускают UViRCO Technologies (ЮАР) и Zhejiang ULIRVISION (Китай). UViRCO известна линейкой CoroCAM®, например, CoroCAM® 8HD совмещает в одном корпусе радиометрический тепловизор LWIR, солнечно-слепой УФ-канал и HD-камеру видимого диапазона. ULIRVISION занимает более доступную ценовую нишу с серией UVSee. Выбор между производителями определяется чувствительностью, условиями работы, наличием сервиса в регионе и тем, как камера встраивается в имеющуюся инспекционную инфраструктуру.
Опыт УФ-диагностики электросетей в России: от «Филина» до DayCor
В России официальный представитель OFIL Systems – компания «ПЕРГАМ». Мы поставляем весь модельный ряд DayCor – от ручных камер Superb и Luminar HD до дроновых модулей micROM HD и вертолётных систем ROM HD. Предлагаем линейку OFIL для энергетики и железнодорожной отрасли, включая специализированную модель RAILpact HD для диагностики контактной сети электрифицированных железных дорог.
УФ-диагностика применяется в российской энергетике с середины 2000-х годов. Первый нормативный документ – СТО 56947007-29.240.003-2008 (методические указания ФСК ЕЭС по дистанционному оптическому контролю изоляции ВЛ и РУ 35-1150 кВ) – описывал работу с электронно-оптическими дефектоскопами серий «Филин» и «Коршун». Эти приборы ночного видения фиксировали УФ-излучение коронных разрядов, но работали только в тёмное время суток или сумерки. Появление дневных би-спектральных камер DayCor и CoroCAM сняло ограничение по времени суток и кратно увеличило производительность обследований.
МОЭСК: УФ-контроль в зонах повышенного загрязнения
«Россети Московский регион» (бывшая МОЭСК) проводят систематические УФ-обследования линий 110-220 кВ в Москве и Московской области с 2014 года. Приоритет – участки в зонах повышенного загрязнения: вдоль автодорог, рядом с промышленными предприятиями и транспортными сооружениями. На ВЛ 110 кВ «Пахра – Подольск 1» с отпайкой камера зарегистрировала от 38 000 до 43 000 импульсов в минуту – подтверждённый дефект.
По результатам этой практики МОЭСК закрепила регламент: совмещать УФ- и тепловизионный контроль изоляции в осенне-зимний период на участках вдоль автодорог; при превышении граничных значений повторно проводить диагностику в течение 1-2 суток, чтобы оценить динамику.
РЖД: достоверность УФ-диагностики контактной сети 96%
В 2005-2006 годах ОАО «РЖД» провело масштабные эксплуатационные испытания УФ-камер. Дефектные изоляторы, обнаруженные камерой с вагона-лаборатории контактной сети и при пешем обходе, проверяли измерительной штангой. Достоверность совпадений – 96 %. Под задачи железнодорожной инфраструктуры OFIL разработала RAILpact HD: УФ-детектор и видеокамера высокого разрешения собирают совмещённое изображение коронного разряда на ходу поезда.
Какие задачи российских энергокомпаний решает УФ-диагностика
У российских электросетей есть несколько специфических задач, на которых УФ-контроль работает лучше других методов.
Полимерные изоляторы. Массовый переход с фарфоровых (серия ПФ) и стеклянных (серия ПС) изоляторов на полимерные дал новую диагностическую задачу. Характерные дефекты – внутреннюю эрозию стеклопластикового стержня, трещины в силиконовой оболочке, разгерметизацию оконцевателей – визуальный осмотр практически не выявляет. На обследовании 1494 полимерных изоляторов на 249 опорах методами ИК и УФ нашли сквозные отверстия в оболочке с превышением температуры от 4 до 19 °C – следы внутренней эрозии, которой снаружи не видно.
Загрязнение изоляции. Промышленные выбросы, солевая пыль на побережье, дорожные реагенты вдоль трасс – характерная проблема российских сетей. Загрязнение снижает электрическую прочность и вызывает поверхностные разряды (трекинг). УФ-камера фиксирует трекинг на ранней стадии – когда тепловизор перегрева ещё не видит, а визуальный осмотр с земли уже не справляется. Средняя скорость наземной УФ-диагностики ЛЭП – примерно 100-150 км за рабочий день. Работа идёт на безопасном расстоянии, под рабочим напряжением; нагрузка линии для УФ-детекции значения не имеет – нужно только напряжение.
Климат. Современные УФ-камеры работают при −15…−20 °C – это рабочий диапазон для Сибири и Севера, где износ сетей максимален, а доступ к оборудованию затруднён. Дроновый модуль micROM HD расширяет географию: в болотистой местности, горах и районах без подъездных дорог БПЛА с УФ-камерой остаётся единственным способом обследовать линию без отключения и без подъёма персонала на опору.
Gridnostic: облачная платформа для анализа мультисенсорных данных

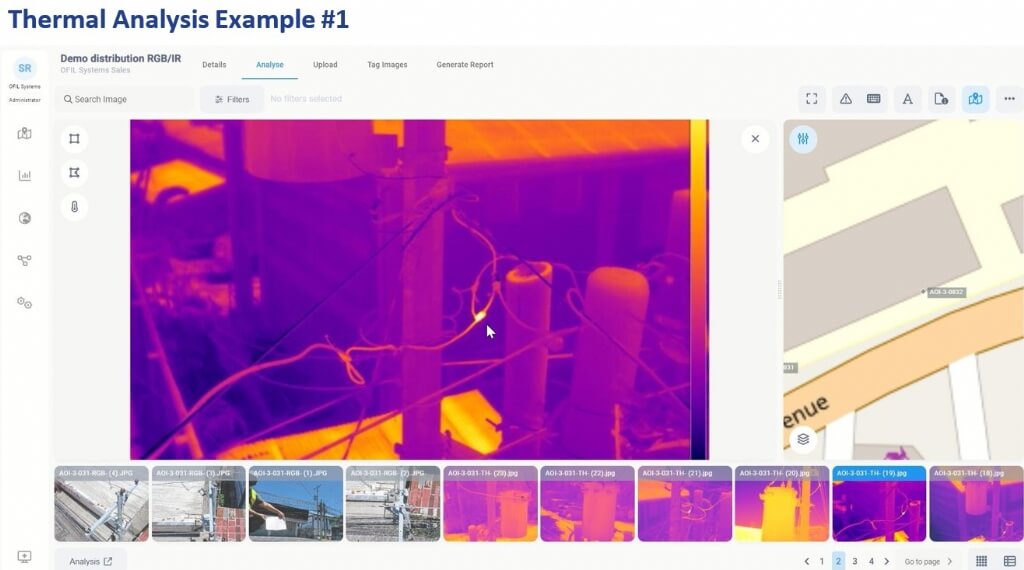

В августе 2024 года OFIL Systems запустила платформу Gridnostic – облачное программное обеспечение для аналитики инспекционных данных высоковольтного оборудования, разработанное совместно с датской компанией Scopito. Gridnostic принимает данные УФ-, ИК- и RGB-съёмки, автоматически рассчитывает индекс серьёзности дефектов и отображает результаты на ГИС-карте в виде цветовых индикаторов.

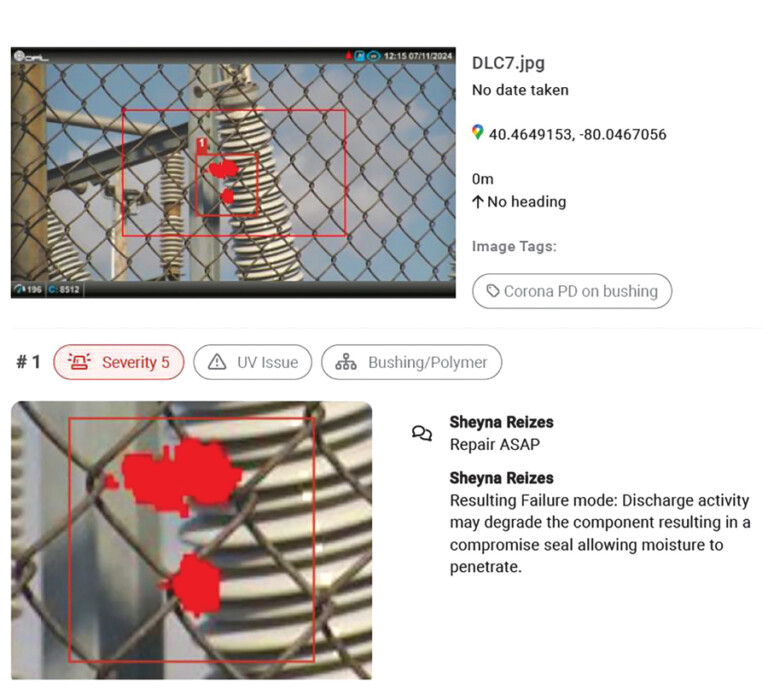

Алгоритм оценки серьёзности построен на методологии EPRI и учитывает тип компонента, характер разряда (корона, трекинг, дуга), расположение дефекта относительно критичных элементов изоляции, ожидаемое время до отказа и последствия отказа. Важный нюанс: система не использует абсолютное количество фотонов (photon count) как прямой показатель серьёзности – этот параметр зависит от влажности, температуры, расстояния до объекта. Вместо этого Gridnostic опирается на структурированную экспертную оценку контекстных факторов.
Energinet – оператор магистральных сетей Дании – использовала Gridnostic для интеграции мультисенсорных данных с существующими инспекционными записями. Результат: единое хранилище с пространственной привязкой, автоматическая классификация и возможность отслеживать динамику состояния оборудования между инспекционными циклами. Инженеры Energinet получили возможность сравнивать результаты текущей инспекции с данными за предыдущие годы на одной карте: если в прошлом году коронная активность на изоляторе составляла 50 событий в минуту, а в этом – 300, тренд очевиден и требует реакции, даже если абсолютное значение формально не достигает критического порога.
Архитектура Gridnostic – облачная, с API для интеграции. Данные загружаются через веб-интерфейс или программный канал, обрабатываются алгоритмами классификации и визуализируются на картографической подложке. Экспорт возможен в форматах, совместимых с основными ГИС-платформами (Esri ArcGIS, QGIS). Отчёты генерируются автоматически с привязкой к конкретным активам и включают фотоподтверждение, координаты, тип и серьёзность дефекта, рекомендуемое действие. Для компаний, которые обязаны предоставлять регуляторам документированные свидетельства проведённых инспекций (а в юрисдикции NERC это все владельцы магистральных линий), автоматическая генерация отчётов – не удобство, а необходимость.
Дроны для инспекции электросетей: снижение затрат на 75–96%
Переход от вертолётных обследований к дронам радикально изменил экономику инспекций. Вертолётная съёмка стоит 1 200-1 600 долларов за милю (данные Xcel Energy), дневная аренда вертолёта – от 4 000 до 30 000 долларов, капитальные затраты на воздушное судно – свыше 2 миллионов. Дроновая инспекция в режиме BVLOS (beyond visual line of sight, за пределами прямой видимости) обходится в 200–300 долларов за милю. Снижение – 75-83%. На уровне отдельной опоры разница ещё заметнее: примерно 5 000 долларов за конструкцию при традиционном подходе против 200 долларов при дроновом – 96-процентное сокращение по оценке Navigant Research.
Но экономия – лишь часть истории. Вертолёт летит вдоль трассы со скоростью 60-100 км/ч и снимает с расстояния десятков метров. Дрон зависает у каждой опоры, облетает её по заданной траектории и снимает каждый компонент с расстояния 3-5 метров в нескольких спектральных диапазонах. Разрешение изображений отличается на порядок. Там, где вертолёт фиксирует «что-то не так с изолятором», дрон различает трещину шириной в миллиметр, коррозию на крепеже и начинающийся трекинг. Качественный скачок в детализации данных компенсирует меньшую скорость обследования и превращает инспекцию из мероприятия «посмотреть и отметить» в полноценную диагностику.
Аппаратные платформы: от DJI Matrice до автономных систем Percepto
Рабочей лошадкой индустрии стал DJI Matrice 350 RTK. Платформа поддерживает до трёх полезных нагрузок одновременно. Подвес Zenmuse H30T объединяет тепловизор 1280×1024 пикселей, зум-камеру видимого диапазона, широкоугольную камеру и лазерный дальномер. Новый DJI Matrice 400 увеличил время полёта до 59 минут с нагрузкой 6 кг и оснащён вращающимся LiDAR и радаром миллиметрового диапазона для детекции препятствий на уровне проводов.
Skydio X10 сделал ставку на автономию: шесть встроенных 4K-камер обеспечивают 360-градусное обнаружение препятствий на базе искусственного интеллекта. EPRI валидировал платформу для работы в зонах с высоким уровнем электромагнитных помех вблизи энергооборудования под напряжением. Percepto пошла дальше – её автономная система «дрон в коробке» (drone-in-a-box) получила национальный допуск FAA на полёты BVLOS и вошла в список 100 изобретений года по версии TIME (2021).
Практические результаты: от Georgia Power до государственной сетевой корпорации Китая
Georgia Power обследовала 7 000 конструкций за 8 месяцев дроновой программы и обнаружила 5 174 ранее незафиксированных дефекта, из них 35 – критических, требовавших немедленного ремонта. Наземные бригады за тот же период выявили лишь 17 критических случаев. Стоимость инспекций снизилась на 60%.
Florida Power & Light запустила крупнейшее в мире автономное дроновое развёртывание (на платформе Percepto) – первоначально 13 автономных аппаратов, с планами расширения до сотен единиц для обслуживания более 11 миллионов потребителей. ComEd (входит в Exelon) обработала свыше 675 000 изображений с 267 проектных площадок через AI-платформу Optelos, сократив время устранения дефектов на 70% и утроив пропускную способность инспекций при том же составе бригад.
Государственная сетевая корпорация Китая (State Grid) с 2014 года обследовала дронами более 500 000 км магистральных линий. БПЛА с фиксированным крылом JOUAV CW-15 за 3 дня покрыли маршрут протяжённостью 872 км и обследовали 1 659 опор. FirstEnergy провела LiDAR-съёмку 7 100 миль (11 400 км) высоковольтных линий вертолётными системами и за время программы (с 2016 года) обследовала свыше 100 000 миль, сократив объём пеших обходов на 50%.
Регуляторная среда: от специальных разрешений к нормативной базе BVLOS
Главный нормативный барьер для масштабирования дроновых инспекций – ограничения на полёты за пределами прямой видимости оператора. В США проект правил Part 108 (FAA) направлен на нормализацию BVLOS-операций с использованием систем обнаружения и предотвращения столкновений. Исполнительный указ от февраля 2026 года «Unleashing American Drone Dominance» потребовал завершить разработку финальных правил. В Европе EASA применяет методологию SORA (Specific Operations Risk Assessment) для оценки рисков сложных дроновых операций, включая инспекции линейных объектов.
Искусственный интеллект в инспекции электросетей: от детекции к прогнозу
Роль AI в инспекционном цикле расширяется по трём направлениям: автоматическое обнаружение дефектов, корреляция мультисенсорных данных и предиктивное моделирование. Каждое из них достигло уровня промышленного применения. Традиционные инспекции в значительной степени зависели от человеческой интерпретации, но модели ИИ, обученные на ультрафиолетовых, тепловых и RGB-изображениях, теперь автоматизируют большую часть этой работы. Эти модели способны автономно обнаруживать аномалии, отличать подлинные события от шума и количественно оценивать их частоту и пространственное распределение.
Автоматизируя обнаружение событий, ИИ снижает зависимость от субъективного человеческого суждения, одновременно создавая согласованные, поддающиеся аудиту записи, которые можно отслеживать в ходе различных инспекционных кампаний.
Роль ИИ также расширяется от обнаружения до корреляции данных с нескольких датчиков. Анализируя данные УФ, теплового и RGB-излучения вместе, ИИ может распознавать ситуации, когда аномалии, наблюдаемые в разных модальностях, усиливают друг друга, например, коронный разряд, совпадающий с резистивным нагревом, и видимая трещина в изоляторе.
И наоборот, когда аномалии локализованы в одной модальности, ИИ может помечать их как имеющие более низкую степень достоверности, уменьшая количество ложных срабатываний и ненужного технического обслуживания. Такое объединение данных повышает точность диагностики и обеспечивает более прочную основу для управления активами на основе оценки рисков.
GeoAI и пространственная аналитика инспекционных данных
Инспекция без географической привязки – это набор фотографий. Инспекция, встроенная в ГИС – это управляемый актив. После определения местоположения аномалий GeoAI может анализировать их распределение в зависимости от окружающих условий, таких как климатические зоны, источники загрязнения или разрастание растительности.
Платформа Esri ArcGIS включает более 75 предобученных моделей глубокого обучения для задач энергетических компаний: детекция столбов и опор, классификация растительности, анализ зон риска. Модуль ArcGIS Utility Network предоставляет продвинутую модель данных для электрических сетей – топологию, пространственный анализ, трассировку, моделирование отключений.
PG&E использует ArcGIS для управления 29 700 км магистральных и 171 700 км распределительных линий. Совместно с Infosys компания построила AI/ML-платформу для обнаружения аномалий и оптимизации маршрутов ремонтных бригад. Нью-Йоркское энергетическое управление (NYPA) инвестировало более 37 миллионов долларов в программу дроновых инспекций и дистанционного зондирования, обучив более 100 пилотов БПЛА и получив допуск FAA на BVLOS-операции.
Результат интеграции «мультисенсорные данные + ГИС + AI» – пространственная модель состояния сети, где каждая опора, каждый пролёт, каждый элемент подстанции имеет текущий индекс состояния, историю изменений и прогноз деградации. Это уже не инспекция – это цифровой мониторинг активов.
Прогнозирующее моделирование
Заглядывая в будущее, ИИ перейдет от описательных и диагностических функций к прогностическому моделированию. Вероятностные модели рисков, основанные на больших наборах данных о результатах проверок и истории отказов, будут оценивать вероятность деградации активов и выхода из строя с течением времени. Вместо того чтобы просто отмечать существующие аномалии, системы искусственного интеллекта будут прогнозировать возникающие риски, позволяя коммунальным службам вмешиваться до того, как надежность будет поставлена под угрозу.
Стандарты и методологии оценки серьёзности дефектов
Без стандартов данные остаются наблюдениями, а не доказательной базой для решений. Разберём ключевые нормативные документы.
IEEE 1808-2024: управление инспекционными данными ЛЭП
Стандарт IEEE Std. 1808-2024 (Guide for Collecting and Managing Transmission Line Inspection and Maintenance Data) определяет структуру данных для объектов магистральных линий: иерархию элементов (линия – участок – опора – компонент), требования к метаданным, формат геопространственной привязки и спецификации для хранения мультисенсорных данных, включая изображения и сенсорные показания. Стандарт не предписывает конкретное программное обеспечение, но задаёт модель данных, которую должны поддерживать любые инспекционные платформы.
Методологии EPRI для УФ- и ИК-инспекций
Для ультрафиолетовой инспекции EPRI разработал систему Maintenance Priority Rating (MPR) – рейтинг приоритетности обслуживания. Серьёзность определяется не количеством зафиксированных фотонов (оно зависит от расстояния, влажности, температуры воздуха), а комбинацией факторов: тип компонента и его критичность, характер разряда (коронный, трекинг, дуговой), расположение относительно зон критичной изоляции, ожидаемое время до отказа, последствия отказа для сети. Этот подход предотвращает типичную ошибку, когда обильный, но безвредный коронный разряд на экране провода получает более высокий приоритет, чем слабый, но опасный трекинг на изоляторе.
Для инфракрасной инспекции EPRI привязывает четырёхуровневую классификацию (описанную выше) к конкретным действиям: от «запланировать ремонт в следующем цикле» (низкий приоритет) до «немедленно снять нагрузку и устранить дефект» (критический уровень). Чёткая связь «температурная дельта → действие» устраняет субъективность, которая неизбежна при свободной интерпретации термограмм.
ANSI/NETA MTS-2023 и ATS-2025: спецификации на испытания
Стандарт ANSI/NETA MTS-2023 (Standard for Maintenance Testing Specifications for Electrical Power Equipment and Systems) покрывает испытания распределительных устройств, трансформаторов, кабелей, выключателей, защитных реле, вращающихся машин и другого оборудования. Требования включают калибровку приборов не реже одного раза в 12 месяцев и структурированные отчёты с обязательными полями. Стандарт ANSI/NETA ATS-2025 (приёмочные испытания) добавляет новый раздел 7.28 для систем хранения энергии на основе батарей (BESS). Оба стандарта ссылаются на стандарты IEEE и IEC, образуя сквозную систему требований.
IEC 60270:2025 и другие международные нормативы
Стандарт IEC 60270:2025 (четвёртая редакция) – основной международный документ по измерению частичных разрядов. Основная единица – кажущийся заряд в пикокулонах. Новая редакция расширила приложения по цифровым методам регистрации и неэлектрическим методам детекции частичных разрядов – акустическим и сверхвысокочастотным (UHF). IEC 60599:2022 регламентирует интерпретацию результатов анализа растворённых газов (DGA) в маслонаполненном оборудовании методами IEC Ratio и треугольника Дюваля.
Стандарты надёжности NERC – прежде всего FAC-003-5 (управление растительностью на трассах ЛЭП, обязательные инспекции не реже раза в 18 месяцев) и WECC FAC-501 (техническое обслуживание магистральных линий) – создают обязательную регуляторную рамку, исполнение которой контролирует FERC. Нарушения влекут существенные штрафы.
Российская нормативная база: СТО ФСК ЕЭС и РД
В России ультрафиолетовый контроль изоляции регламентирует СТО 56947007-29.240.003-2008 – методические указания по дистанционному оптическому контролю изоляции ВЛ и РУ переменного тока 35–1150 кВ. Документ распространяется на все виды внешней изоляции: подвесную фарфоровую, стеклянную и полимерную, опорную фарфоровую, изоляцию ОРУ. Стандарт описывает методики контроля для каждого типа изоляции, граничные значения разрядной активности и критерии оценки. Допускается применение для контактных сетей электрифицированных железных дорог 27 кВ переменного тока.
Тепловизионный контроль регулируется РД 34.45-51.300-97 «Объём и нормы испытаний электрооборудования» – базовый документ для всех эксплуатирующих организаций. Стандарт IEEE 1434-2014 (термографический мониторинг электрических машин) и IEEE 1799-2022 (рекомендации по диагностике генераторов) также применяются в российской практике при обследовании электродвигателей и генераторов с помощью камер OFIL – об этом прямо указывают российские дистрибьюторы.
Методология оценки серьёзности: двухмерная матрица
Подход, описанный Рейзес, синтезирует эти стандарты в двухмерную матрицу. Первая ось – оценка состояния (condition assessment): данные УФ-, ИК- и визуальной съёмки, классифицированные по критериям EPRI. Вторая ось – параметры влияния (impact parameters): критичность для потребителей, наличие резервирования в сети, воздействие внешней среды, регуляторные последствия. Произведение двух осей даёт интегральный индекс серьёзности (severity score), который определяет приоритет ремонта.
Эта структура решает три проблемы одновременно: снижает субъективность (каждый параметр измерим), обеспечивает прослеживаемость (решение можно объяснить регулятору) и согласовывает техническую оценку с бизнес-приоритетами (дефект на критичной линии получает более высокий приоритет, чем аналогичный дефект на линии с резервированием).
Интеграция с корпоративными системами: от инспекции к стратегическим решениям
Инспекционные данные приобретают полную ценность, когда они встроены в цепочку корпоративных систем – от ГИС через систему управления активами до диспетчерского центра.
Системы управления активами: IBM Maximo и аналоги
IBM Maximo Application Suite – наиболее распространённая платформа управления активами (EAM) в энергетике. Она объединяет мониторинг IoT-данных (в том числе интеграцию со SCADA), скоринг состояния оборудования, AI-прогнозирование отказов и модуль визуальной инспекции. Для управления растительностью Maximo комбинирует спутниковые снимки, LiDAR-данные и AI-оценку рисков лесных пожаров и аварийных отключений с автоматической генерацией рабочих заданий.
Альтернативы – SAP Asset Intelligence Network и Oracle Utilities – предлагают сопоставимую функциональность. Выбор платформы зависит от существующей ИТ-инфраструктуры энергокомпании, требований к масштабированию и наличия интеграций с полевыми инспекционными системами.
SCADA и системы управления распределительной сетью (ADMS)
Сегодня инспекционные отчёты и оперативные данные SCADA/ADMS чаще всего существуют в параллельных мирах. Эта разобщённость стоит денег: оператор видит перегрузку линии в реальном времени, но не видит, что последняя инспекция выявила деградацию изоляции на этом участке. Или наоборот – инспектор фиксирует дефект, не зная об аномальных режимах работы линии.
Новые платформы начинают заполнять этот разрыв. AI-алгоритмы сравнивают текущие показания датчиков с историческими базовыми значениями, установленными по результатам инспекций, и генерируют тревоги при отклонениях. LineVision интегрирует данные динамического рейтинга линий (Dynamic Line Rating) непосредственно в системы управления энергией (EMS) диспетчерских центров. Сенсор LUX™ от LineVision, монтируемый на опоры (не на провод под напряжением), обеспечивает непрерывный мониторинг с доступностью 99,5% и типичным приростом пропускной способности линии свыше 30%.
Соответствие ISO 55000/55001: управление активами как система
Стандарт ISO 55000/55001 задаёт верхнеуровневую рамку для управления активами на основе трёх принципов: реализация ценности, управление жизненным циклом и принятие решений на основе рисков. Индикаторы состояния из всех источников – уровни DGA, показатели частичных разрядов, классы тепловых дефектов, индексы коронной активности – агрегируются в Health Index (индекс здоровья) каждого актива. Портфель активов с рассчитанными Health Index позволяет планировать инвестиции на уровне всей компании: где ремонтировать, где модернизировать, где заменять, какие линии выводить из эксплуатации.
Новые технологии: цифровые двойники, LiDAR и динамический рейтинг линий
Несколько технологий находятся на стыке между экспериментальными разработками и промышленным внедрением. Они обещают расширить возможности мультисенсорной инспекции за пределы периодических обследований – к непрерывному мониторингу и прогнозированию.
Цифровые двойники электросетевых объектов
Концепция цифрового двойника (digital twin) – виртуальной копии физического актива, обновляемой в реальном времени на основе данных датчиков, – в энергетике пока отстаёт от аэрокосмической отрасли и машиностроения. Однако элементы подхода уже работают. GE Vernova (бывшее подразделение GE Digital) использует платформу SmartSignal для предиктивной аналитики на основе данных SCADA электростанций. Модули IBM Maximo – Visual Inspection, Monitor, Health и Predict – формируют сквозной цикл от визуальной детекции через мониторинг к прогнозированию, по сути реализуя концепцию цифрового двойника для отдельных активов.
Полноценный цифровой двойник электрической сети – с физико-математическим моделированием тепловых и электрических процессов, интеграцией метеоданных и симуляцией сценариев «что если» – потребует значительных вычислительных ресурсов и стандартизации моделей данных. Работы ведутся, но до промышленной зрелости ещё несколько лет.
LiDAR для управления растительностью и измерения провисания проводов
Воздушный LiDAR создаёт трёхмерную модель трассы ЛЭП с точностью до нескольких сантиметров. Основные задачи: оценка расстояний от проводов до деревьев (соблюдение требований NERC FAC-003), измерение провисания проводов при различных температурных режимах, выявление несанкционированных строений в охранной зоне. FirstEnergy начала пилотный проект LiDAR-съёмки в 2016 году и к 2025-му обследовала более 160 000 км, сократив объём пеших обходов вдвое.
Динамический рейтинг линий: как выжать из существующих сетей на 30% больше
Dynamic Line Rating (DLR) – технология определения допустимой токовой нагрузки линии в реальном времени на основе фактических метеоусловий, а не консервативных расчётных допущений. Стоимость DLR-решений составляет 5–7% от стоимости строительства новой линии – при типичном увеличении пропускной способности на 30% и более. LineVision, развёрнутый у AES, National Grid и Xcel Energy, комбинирует вычислительную гидродинамику (CFD) для моделирования ветровой нагрузки, машинное обучение и данные полевых датчиков.
Система AIMS Национальной лаборатории Ок-Ридж
Пожалуй, наиболее амбициозный исследовательский проект – AIMS (Automated Inspection Multi-Sensor) из Ок-Ридж. Концепция включает «библиотеку сигнатур сетевых событий» (Grid Event Signature Library), которая при обнаружении аномалии автоматически отправляет дрон-разведчик к заданным GPS-координатам. Дрон несёт комплект сенсоров: радиочастотный детектор, видеокамеру, тепловизор и акустический датчик. Параллельно та же лаборатория разработала комбинированный визуально-УФ-сенсор, стоимость которого составляет менее 1% от коммерческих аналогов (около 250 долларов против 25 000), а масса – менее 450 граммов против 4,5 кг. Если эта технология дойдёт до серийного производства, экономика дроновой УФ-инспекции изменится кардинально.
Ограничения и нерешённые проблемы мультисенсорных инспекций
При всех достижениях технология не лишена барьеров. Стоимость входа остаётся высокой: одна камера DayCor® Superb стоит порядка 100 000–130 000 долларов. Даже при наличии бюджета небольшие энергокомпании сталкиваются с дефицитом квалифицированных специалистов по интерпретации мультисенсорных данных. AI-модели требуют обучающих датасетов, а качественных размеченных наборов данных для энергетического оборудования всё ещё мало – большинство моделей обучены на нескольких тысячах изображений, что вызывает вопросы о переносимости на оборудование других конструкций и производителей.
Интеграция между системами тоже далека от бесшовной. API Gridnostic не подключается напрямую к IBM Maximo или SAP без промежуточного ПО. Форматы экспорта данных от разных производителей камер (OFIL, UViRCO, FLIR) различаются, и стандартизация метаданных на уровне IEEE 1808 ещё не нашла повсеместного применения. Кроме того, облачное хранение терабайтов изображений с GPS-привязкой к критичной инфраструктуре поднимает вопросы кибербезопасности, которые каждая компания решает по-своему.
Погодные ограничения сохраняются: ИК-съёмка чувствительна к солнечному нагреву поверхностей, ветру и осадкам; УФ-детекция менее зависима от погоды, но при высокой влажности коронный разряд может маскироваться или, наоборот, усиливаться, что требует поправок. Дроновые инспекции невозможны при сильном ветре, дожде и обледенении – а именно в таких условиях сети наиболее уязвимы.
Отдельная проблема – доверие к результатам AI-анализа. Когда нейросеть классифицирует дефект как «критический», инженер должен понимать, на каком основании. Объяснимость (explainability) моделей в энергетике – не академическое требование, а практическая необходимость: регуляторы (NERC, FERC) ожидают обоснования решений о приоритетах ремонта. Чёрные ящики здесь не подходят. Часть производителей решает эту задачу через визуализацию карт активации (attention maps, GradCAM), показывающих, на какие области изображения модель обратила внимание. Часть – через правиловые системы поверх нейросетевой детекции: модель находит аномалию, а правила EPRI определяют приоритет. Второй путь менее «красив» технологически, зато полностью прозрачен для аудита.
Кадровый дефицит тоже не стоит недооценивать. Мультисенсорная инспекция требует специалистов, которые одновременно разбираются в электроэнергетике, владеют навыками пилотирования БПЛА (или управления автономными системами), понимают физику сенсоров и способны работать с аналитическими платформами. Таких людей мало. Программы обучения, подобные сертификации NETA Level III/IV для инспекторов, пока не включают полноценных модулей по дроновой инспекции и AI-аналитике. Разрыв между возможностями технологий и компетенциями персонала – один из основных тормозов внедрения.
Экономика перехода: цифры и сроки окупаемости
Экономическая аргументация выглядит убедительно при масштабном развёртывании. Для крупной энергокомпании с десятками тысяч километров линий переход от ручных обходов к дроновой мультисенсорной инспекции с AI-аналитикой окупается за 1,5–3 года. Для средних и малых компаний сроки длиннее из-за высоких фиксированных затрат на оборудование, обучение персонала и интеграцию с ИТ-системами.
Структура затрат при полном развёртывании складывается из нескольких компонентов. Аппаратура: УФ-камера (80–130 тысяч долларов), тепловизор профессионального класса (15–50 тысяч), дрон с мультисенсорной подвеской (15–45 тысяч), запасные батареи и аксессуары (5–10 тысяч). Программное обеспечение: лицензия на аналитическую платформу (Gridnostic, Optelos или аналоги) – от 20 до 100 тысяч долларов в год в зависимости от объёма данных и числа пользователей. Интеграция с ГИС и EAM – проектная работа, стоимость которой варьируется от 50 до 500 тысяч долларов в зависимости от сложности существующего ИТ-ландшафта. Обучение персонала – сертификация пилотов БПЛА, обучение работе с сенсорами и ПО, сертификация по NETA – от 10 до 30 тысяч на специалиста.
На стороне экономии: сокращение затрат на вертолётные облёты (75–96%), снижение числа аварийных ремонтов за счёт раннего обнаружения (15–40%), уменьшение штрафов за несоблюдение нормативов NERC (от десятков тысяч до миллионов долларов за инцидент), продление срока службы оборудования за счёт своевременного вмешательства. Косвенные эффекты – снижение рисков для персонала (пеший обход линий 220–750 кВ по пересечённой местности – объективно опасное занятие) и повышение качества данных для регуляторной отчётности.
Рынок инспекционных дронов для электроэнергетики оценивался в 67–297 миллионов долларов (2023–2025) с прогнозом роста до 225–795 миллионов к 2032–2034 годам, в зависимости от источника и охвата (только дроны или дроны плюс ПО и сервис). Рынок предиктивного обслуживания в энергетике растёт ещё быстрее – почти 26% в год. Совокупный эффект от снижения аварий, оптимизации ремонтных программ и продления срока службы оборудования для крупной национальной сети измеряется сотнями миллионов долларов ежегодно.
Что означает мультисенсорная интеллектуальная инспекция для российских электросетей
Суть трансформации – не в количестве собираемых данных. Данных и так избыточно много. Суть – в преобразовании наблюдений в структурированную, воспроизводимую и верифицируемую основу для принятия решений. Проблема сместилась от сбора данных к извлечению знаний.
Три опоры нового подхода. Мультисенсорное слияние – УФ (электрические дефекты на ранней стадии), ИК (токозависимые тепловые аномалии) и RGB (физическое состояние) – формирует объёмную диагностическую картину, недоступную ни одному сенсору в отдельности. Стандартизированные методологии оценки серьёзности на основе IEEE 1808, руководств EPRI, спецификаций NETA и российских СТО ФСК ЕЭС заменяют субъективные заключения инспекторов на структурированные, аудируемые оценки. AI-аналитика развивается от описательной (что обнаружено) через диагностическую (почему это возникло и насколько опасно) к предиктивной (когда произойдёт отказ и что с этим делать).
Для российских электросетей, где средний износ оборудования перевалил за 60%, а в ряде регионов превышает 80%, внедрение мультисенсорной инспекции – не вопрос модернизации ради модернизации. Это способ выжать максимум из ограниченных ресурсов: обследовать быстрее (100–150 км ЛЭП в день при наземной УФ-диагностике), точнее (достоверность 96% по опыту РЖД), без отключения оборудования и без риска для персонала. При ежегодных инвестпрограммах «Россетей» в сотни миллиардов рублей каждый процент повышения точности приоритизации ремонтов означает миллиарды, направленные туда, где они нужны, а не туда, где «всегда так делали».
Энергокомпания, которая продолжает полагаться на периодические визуальные обходы и разрозненные тепловизионные снимки в бумажных отчётах, играет в рулетку с надёжностью. Те, кто инвестирует в мультисенсорные платформы, стандартизированную аналитику и интеграцию данных в корпоративные системы, получают управляемый портфель активов вместо набора стареющего оборудования. Разница между двумя подходами будет измеряться не только в рублях предотвращённого ущерба, но и в количестве часов, на которые потребители останутся без электричества – или не останутся.
Источник: https://netaworldjournal.org/2025/11/sheynareizes/industry-topics/advancing-multi-sensor-inspection-intelligence-for-power-grid-reliability/
