Как работает акустическая визуализация: от регистрации звука до изображения

Акустическая визуализация – современная технология обнаружения частичных разрядов, утечек газа и механического износа. Утечка сжатого воздуха размером с булавочную головку обходится заводу в 500–700 долларов в год. Таких утечек на среднем производстве – десятки. Проблема в том, что их не видно и почти не слышно. Акустические камеры решают эту задачу: превращают неслышимый ультразвук в картинку на экране.

Оборудование часто начинает «говорить» о своих проблемах задолго до того, как они становятся заметны невооружённым глазом. Возникающие дефекты сопровождаются характерными звуками, которые человеческий слух далеко не всегда способен уловить. Именно здесь на помощь приходит акустическая визуализация. Она превращает звук в наглядное изображение и помогает быстро находить скрытые неисправности. В этой статье рассмотрим, как работают системы акустической визуализации, от регистрации звуковых волн до формирования понятной визуальной картины дефектов.

Акустическая диагностика: скрытые дефекты на виду

Акустические методы диагностики становятся всё более совершенными и уже нашли применение во множестве областей, от потребительской электроники и аэрокосмической отрасли до медицины и научных исследований. Акустическая визуализация служит быстрым и удобным инструментом промышленного контроля оборудования и диагностики неисправностей. Она превращает почти неслышимые для человеческого уха звуковые волны в наглядные изображения и помогает специалистам быстро находить скрытые дефекты.

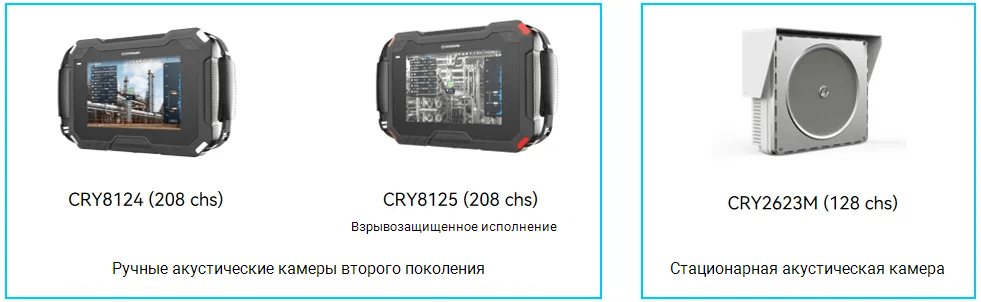

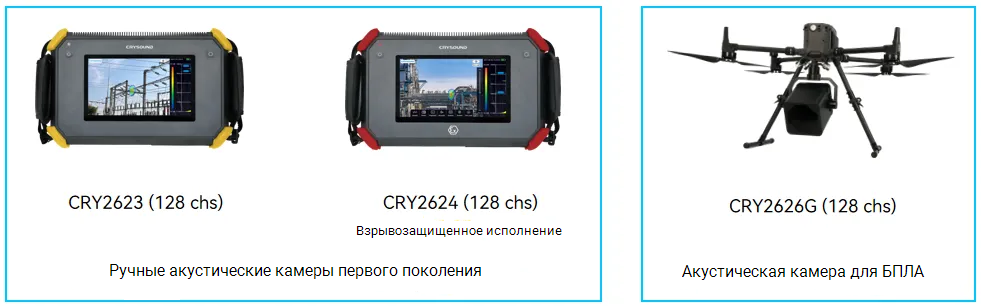

Акустические камеры CRYSOUND предназначены для обнаружения частичных разрядов, утечек газа, присосов вакуума, механических неисправностей и других задач. Сегодня их используют во многих отраслях, от электроэнергетики и автомобилестроения до производства композитных материалов.

Так как же работают системы акустической визуализации? Разберём шаг за шагом процесс превращения звука в изображение.

Регистрация звуковых волн: поймать невидимое

Ключевая задача системы акустической визуализации — регистрировать звуковые волны, возникающие из-за вибраций, утечек или неисправностей оборудования. Эти волны распространяются за счет колебания молекул воздуха, вызывая изменение звукового давления. Система улавливает звуковые волны с помощью встроенной микрофонной решётки из множества высокочувствительных микрофонов. Каждый микрофон независимо фиксирует частоту, амплитуду и фазу звуковой волны, создавая своего рода «звуковой отпечаток».

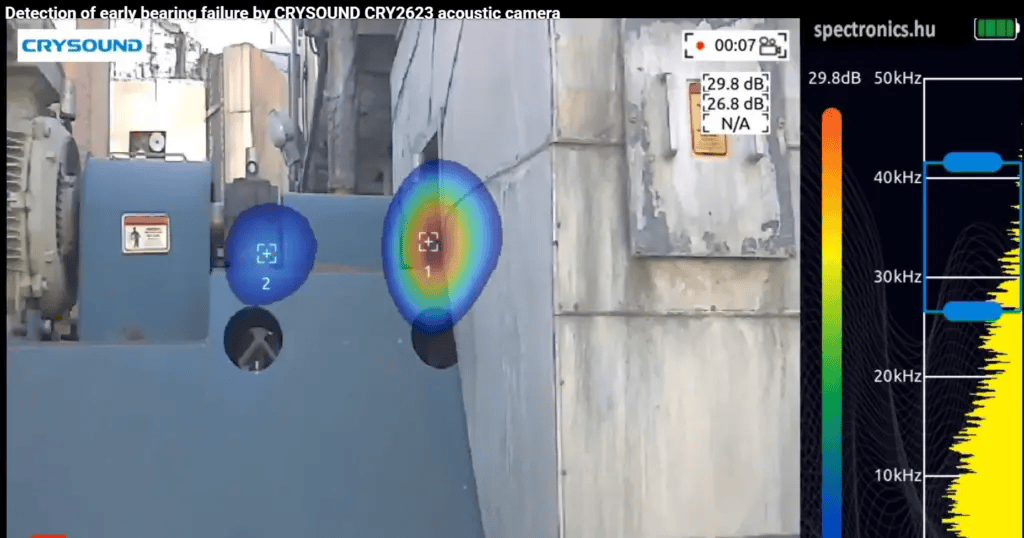

Например, износ внутренних подшипников электродвигателя приводит к высокочастотным вибрациям. Эти вибрации распространяются в воздухе и фиксируются микрофонной решёткой. Анализ полученных сигналов помогает на раннем этапе определить тип неисправности и её точное местоположение.

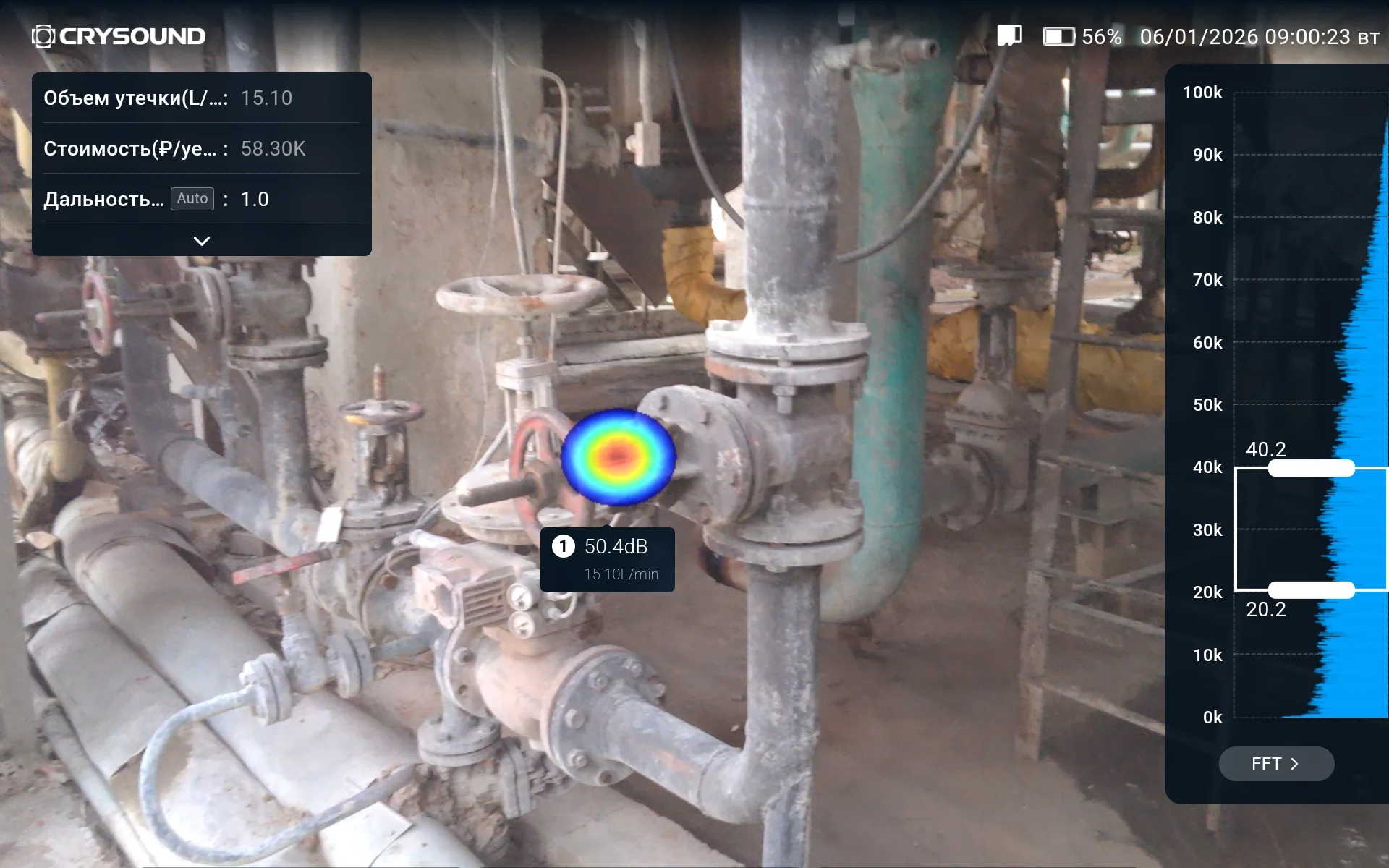

Визуализация утечки газа

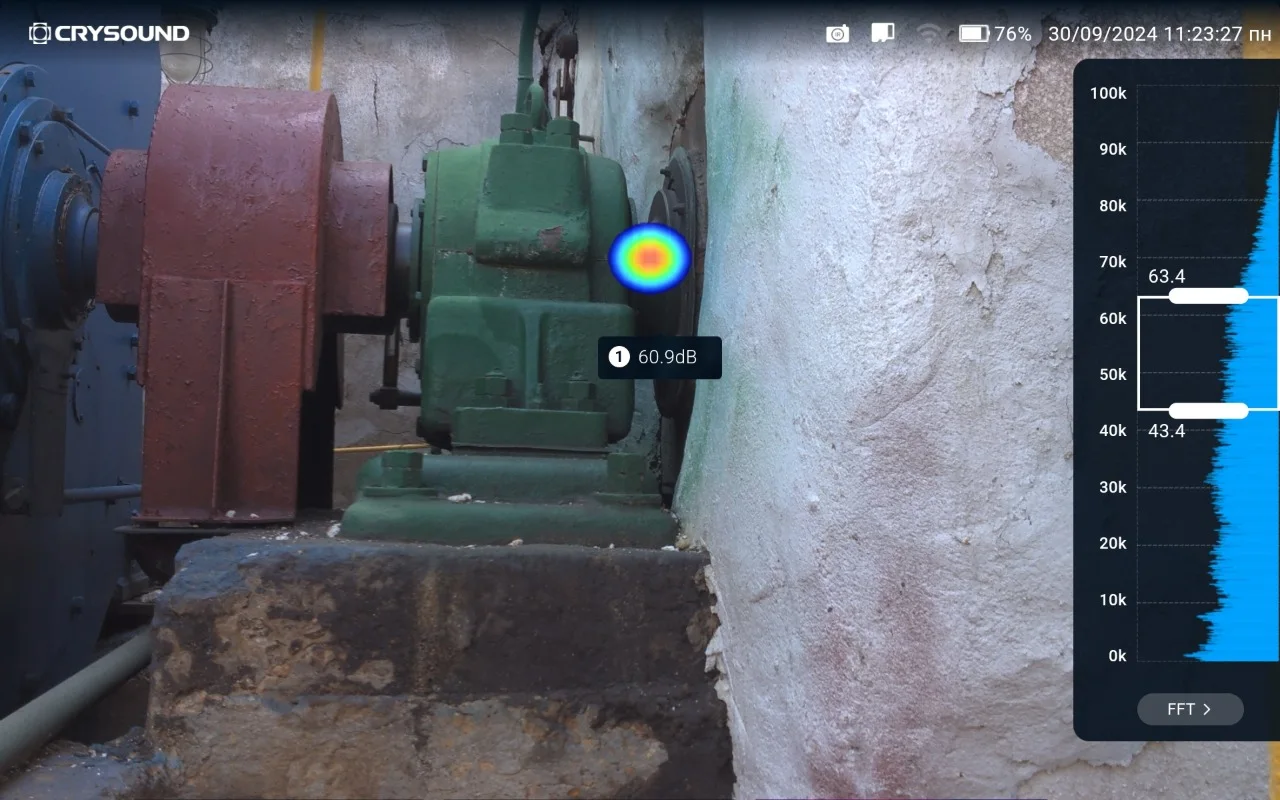

Визуализация механического дефекта - разбалансировки вала

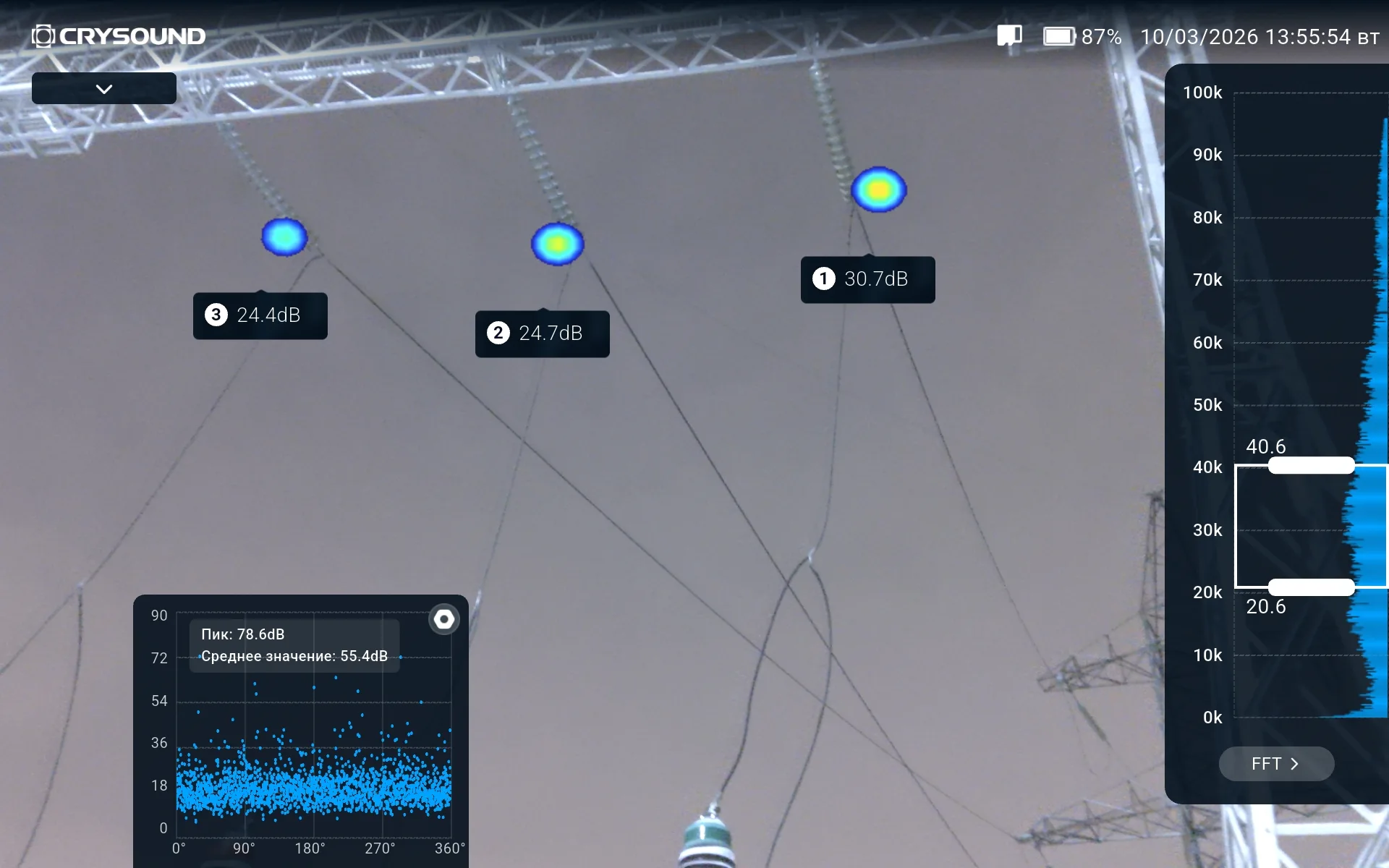

Визуализация частичного разряда

Обработка сигналов: от исходных данных к полезной информации

Зарегистрированные акустические сигналы изначально аналоговые и требуют преобразования в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). После этого цифровые данные поступают в модуль обработки сигналов, где выполняется серия сложных вычислений. Эти вычисления включают:

• Подавление шума. Шумы окружающей среды и другие помехи устраняются с помощью цифровых фильтров, при этом сохраняется необходимая акустическая информация.
• Формирование диаграммы направленности (бимформинг). Алгоритмы определяют направление и расстояние до источника звука, используя пространственное расположение микрофонов в решётке. По принципу это аналогично работе человеческого слуха.
• Спектральный анализ. Акустический сигнал разделяется на частотные составляющие, после чего анализируется интенсивность каждой частоты для определения характера источника звука, например, механическая неисправность или утечка.

В результате исходный акустический сигнал превращается в информативные данные о положении источника звука, его интенсивности и частотных характеристиках.

Визуализация: преобразование звука в изображение

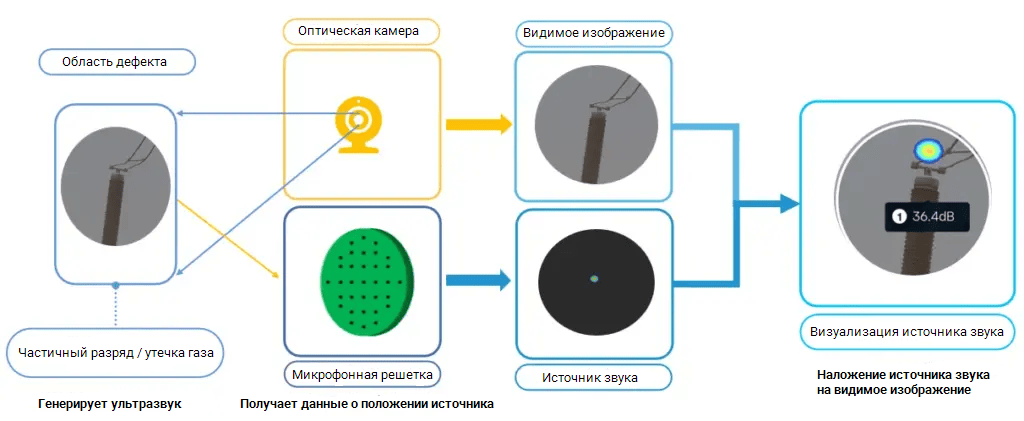

Обработанные акустические данные должны быть представлены пользователю в наглядной форме. Акустические камеры формируют изображение звука в несколько этапов:

• Отображение данных. Положение источника отображается на двух- или трёхмерной карте распределения звука. В акустических камерах уровень звукового излучения обычно передается цветом: красный или жёлтый обозначают сильный источник, синий или зелёный – слабый.

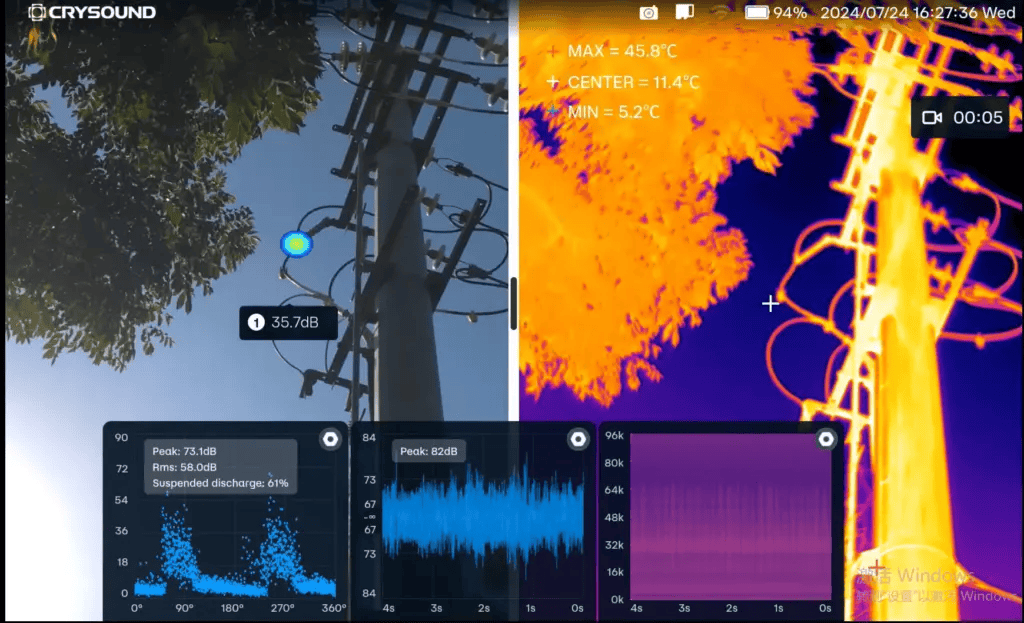

• Наложение изображений. Карта распределения источников совмещается с изображением в видимом диапазоне или с инфракрасным изображением, создавая комбинированное изображение. Так пользователь одновременно видит оборудование и расположение источников звука, что упрощает локализацию проблемных зон.
• Визуализация в реальном времени. Акустические камеры обычно работают в режиме реального времени и сразу показывают, как меняются источники звука. Это особенно важно для контроля работы оборудования и поиска неисправностей.

Области применения: широкий спектр задач

Принцип работы акустической визуализации делает её эффективной в самых разных областях. В промышленности акустические камеры используют для выявления механических неисправностей, например, разбалансировка валов или дефекты подшипников, утечек газа и электрических дефектов оборудования. Например, анализ акустических сигналов трансформатора в рабочем режиме помогает определить наличие внутренних разрядов или ослабления конструктивных элементов.

Наглядный пример. Присосы вакуума: обнаружение утечек в системах с разрежением

Акустические камеры работают не только с утечками газа под давлением. Они справляются и с обратной задачей – находят присосы вакуума, то есть места, где атмосферный воздух проникает в систему с пониженным давлением.

Как это работает

При обычной утечке газ под давлением вырывается наружу и создаёт турбулентность на выходе из отверстия. При вакуумной утечке всё наоборот: атмосферный воздух втягивается внутрь системы. Но физика процесса та же – в точке дефекта возникает турбулентный поток, который генерирует ультразвуковые волны.

Акустическая камера улавливает эти волны и показывает на экране точное место присоса – даже если отверстие размером с булавочную головку.

Почему это важно

Присосы вакуума кажутся безобидными – ничего не вытекает, запаха нет, видимых следов нет. Но последствия ощутимые:

Энергетика. Проникновение воздуха в конденсатор паровой турбины повышает противодавление на турбину. Результат – падение мощности и рост расхода топлива. По данным из практики, одна необнаруженная утечка в корпусе конденсатора привела к потере 7 862 МВт·ч за полгода – это около $1,5 млн убытков.

Фармацевтика и полупроводники. В вакуумных камерах производят лекарства и микросхемы. Присос воздуха – это попадание кислорода, пыли и влаги в стерильную зону. Итог: брак партии, отзыв продукции, проверки регуляторов.

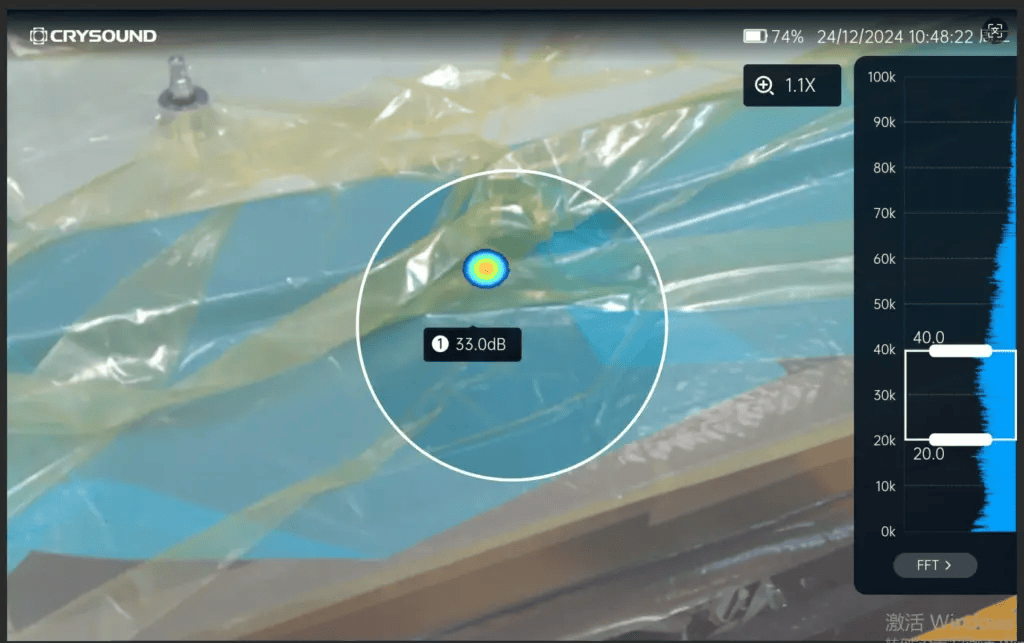

Производство композитов. При формовании деталей из углеволокна используют вакуумные мешки. Негерметичность мешка означает пузыри в структуре материала и снижение прочности готового изделия.

Химическое производство. В системах с отрицательным давлением присос воздуха нарушает технологический режим и может спровоцировать нежелательные химические реакции.

Где применяют акустические камеры для поиска присосов

• Конденсаторы и корпуса паровых турбин
• Вакуумные насосы и их обвязка
• Вакуумные камеры в фармацевтике и электронике
• Формы для производства композитных деталей
• Кузова высокоскоростных поездов из углеволокна
• Системы вентиляции на атомных станциях

Для примера: специалисты NASA использовали ультразвуковые камеры для поиска атмосферных утечек на Международной космической станции – то есть мест, где воздух из станции уходил в космос.

Преимущества акустического метода

Традиционные способы поиска вакуумных утечек – гелиевое течеискание и мыльный раствор – требуют либо дорогого трассирующего газа, либо остановки оборудования. Акустические камеры Crysound позволяют находить присосы:

• Без остановки оборудования
• прямо во время работы системы под разрежением
• Без трассирующих газов
• камера реагирует на ультразвук, который генерирует сам воздушный поток
• На расстоянии нескольких метров
• оператору не нужно подходить вплотную к горячим или труднодоступным участкам
• В условиях фонового шума
• алгоритмы бимформинга отсекают посторонние звуки и выделяют сигнал от утечки

Особенность вакуумных утечек: основная турбулентность происходит внутри системы, поэтому ультразвуковой сигнал снаружи слабее, чем при утечке под давлением. Но современные акустические камеры с большим числом микрофонов справляются и с этой задачей.

Технические преимущества: высокая эффективность, точность и бесконтактность

Системы акустической визуализации обладают рядом технических преимуществ.

• Высокая эффективность. Акустические камеры быстро охватывают большие зоны и в реальном времени показывают распределение источников звука, значительно ускоряя контроль.
• Точность. Акустические камеры точно определяют положение и интенсивность звука с помощью современных алгоритмов обработки сигналов. Погрешность в определении положения обычно составляет всего несколько сантиметров.
• Бесконтактный метод. Акустические камеры не требуют физического контакта с объектом, что исключает риски, присущие традиционным методам диагностики.

Заключение

Акустическая визуализация превращает звуки, которые человек не может услышать, в наглядные изображения. Технология объединяет регистрацию звуковых волн, их обработку и создание визуальных карт источников звука, становясь незаменимым инструментом для диагностики и обслуживания оборудования. Несмотря на сложные алгоритмы, основная идея остаётся простой: на каждом этапе звук превращается в полезную визуальную информацию. По мере развития технологий акустическая визуализация будет находить новые применения и охватывать всё больше областей.
