Тепловизоры на пленарной сессии конференции «Лаврентьевские чтения»

С 25 по 29 августа 2025 года Новосибирский государственный университет принимал участников юбилейной X-й Всероссийской конференции «Лаврентьевские чтения по математике, механике и физике», посвященной 125-летию со дня рождения академика Михаила Алексеевича Лаврентьева.

«Лаврентьевские чтения» в новосибирском Академгородке

Конференция объединила учёных, инженеров и технологов, работающих в области математического моделирования, механики и физики, где применение высокоточных термоаналитических систем способствует решению новых исследовательских задач. В программу «Лаврентьевских чтений» включены доклады, отражающие современное состояние науки — участники конференции обсудили актуальные проблемы механики сплошных сред, физики и механики высокоэнергетических процессов, а также их приложений для описания и прогнозирования природных и технических процессов.

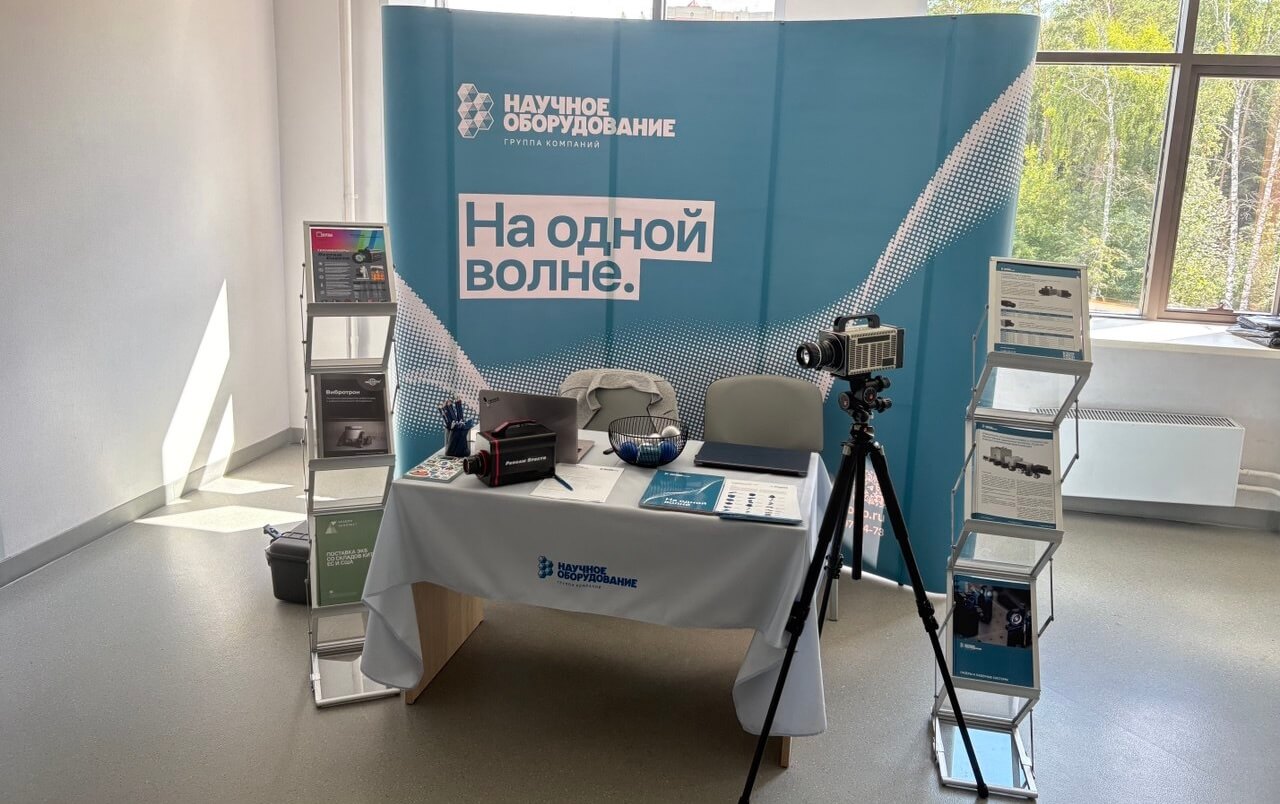

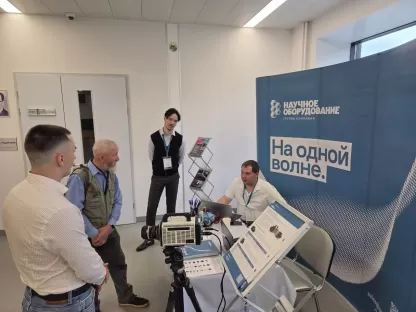

В работе мероприятия принимали участие партнёры ПЕРГАМ – ГК «Научное оборудование», компания занимается оснащением научно-исследовательских организаций высокотехнологичным оборудованием. Группа специализируется на подборе, интеграции и технической поддержке наукоёмких приборов для оптики, фотоники, измерительных, вакуумных и криогенных технологий, играя активную роль в адаптации и внедрении тепловизионных комплексов ПЕРГАМ для исследовательских задач.

Визуализация быстропротекающих процессов в научных и промышленных приложениях

26 августа с докладом «Визуализация быстропротекающих процессов в научных и промышленных приложениях» выступил специалист отдела «Фотоники» ГК «Научное оборудование» Алексей Евдокимов. Он рассказал о продуктовой линейке камер, применении высокоскоростных камер в научных исследованиях, автомобильном производстве, промышленном контроле, методе цифровой трассерной визуализации (PIV).

Высокоскоростная камера SPE6-116-M: характеристики и задачи

Камера SPE6-116-M предназначена для высокоточных визуализаций быстропротекающих процессов в научных и промышленных задачах.

Характеристики SPE6-116-M

• Максимальное разрешение: 1280 × 1024 пикселей
• Скорость съемки при полном разрешении: 15 800 кадров/с
• Пиковая скорость съемки: до 1 150 000 кадров/с при снижении разрешения
• Внутренняя память: 160 ГБ, расширяемая с помощью внешних носителей
• Тип изображения: монохром, градации серого
• Минимальное время экспозиции: 100 наносекунд, что позволяет фиксировать быстропротекающие процессы
• Интерфейсы: SDI и Ethernet для передачи данных
• Рабочая температура: от -10 до +50 °C, влажность до 95%
• Крепление объектива: универсальные методы крепления для интеграции в различные экспериментальные установки

Области применения SPE6-116-M

Камера применяется для регистрации баллистических, аэродинамических, механических и электрофизических явлений, анализа ударных процессов, камеру можно адаптировать к индивидуальным требованиям практически любого научного эксперимента. На практике такие камеры востребованы в исследовательских лабораториях, технических университетах и на промышленных предприятиях, где важны оперативный анализ динамических процессов и получение точных временных характеристик измеряемых явлений.

• Анализа динамики материалов и деформаций при ударных и тепловых нагрузках
• Исследований переходных процессов в плазме и лазерной физике
• Визуализации конвективных течений, сложных многокомпонентных взаимодействий
• Исследования динамики автомобильных компонентов, производственного контроля и испытаний оборудования
• Цифровой трассерной скоростной визуализации (PIV) в механике и гидродинамике
• Отработки методик синхронизации измерительных каналов и интеграции в мультиэкспериментальные комплексы

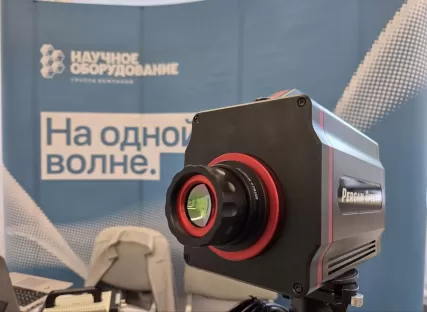

Тепловизор Pergam Spectr: характеристики и задачи

Тепловизор Pergam Spectr разработан в ПЕРГАМ на базе охлаждаемого MWIR/LWIR детектора с разрешением 640×512 пикселей, частотой кадров до 100 Гц и температурной чувствительностью 30 мК. Охлаждение детекторов по циклу Стирлинга обеспечивает высокую точность измерений при исследовании быстропротекающих процессов и слабых температурных градиентов. Камера внесена в государственный реестр средств измерения, что подтверждается номером «Аршин» № 90945-23.

Характеристики Pergam Spectr

• Спектральные диапазоны: 1,5–5,2 мкм; 3,7–4,8 мкм; 7,7–9,5 мкм в зависимости от модели
• Частота кадров: до 108 Гц
• Динамический диапазон: 14 бит
• Погрешность: ±2 °C (от –20 до 100 °C), ±2% (выше 100 °C)
• Интерфейсы: Gigabit Ethernet, Camera Link, BNC (SDI), RS232/422
• Разрешение детектора: 640×512 пикселей
• Габариты: 310 × 135 × 180 мм, вес 4,5 кг
• Встроенная память: до 512 ГБ (опция), поддержка автономной записи эксперимента
• Диапазон эксплуатации: –40 °C...+60 °C, хранение –50 °C...+70 °C
• Вибрация: 5–500 Гц; 2,1 g RMS (30 мин/ось); Удар 30g, 11 мс

Области применения Pergam Spectr

Тепловизор находит применение в области механики сплошных сред, прибор используется для анализа температурных полей при деформации материалов и изучения термомеханических процессов. Система позволяет проводить бесконтактные измерения температуры в диапазоне от -20°C до +150°C с погрешностью ±2°C. В физических исследованиях тепловизор применяется для изучения быстропротекающих процессов, анализа конвективных течений и визуализации температурных градиентов. Высокая частота кадров до 100 Гц делает возможным исследование динамических тепловых процессов в реальном времени. В промышленности Pergam Spectr используется для контроля качества продукции, термического анализа материалов и диагностики оборудования. Прибор эффективен при исследовании электронных компонентов, анализе теплоотдачи двигателей и выявлении дефектов в композитных материалах. Применяется в автомобильной промышленности для испытания шинной резины, анализа работы двигателей и термодинамических исследований. Тепловизор Pergam Spectr поддерживает интерфейсы GigE и BNC (SDI) для интеграции в автоматизированные измерительные системы.

• Анализа динамики материалов и деформаций при ударных и тепловых нагрузках
• Исследований переходных процессов в плазме и лазерной физике
• Визуализации конвективных течений, сложных многокомпонентных взаимодействий
• Исследования динамики автомобильных компонентов, производственного контроля и испытаний оборудования
• Цифровой трассерной скоростной визуализации (PIV) в механике и гидродинамике
• Отработки методик синхронизации измерительных каналов и интеграции в мультиэкспериментальные комплексы

Демонстрацию работы камеры SPE6-116-M и тепловизора Pergam Spectr можно провести в лаборатории в условиях научного эксперимента. Для записи на демонстрацию оборудования можно обратиться в ГК «Научное оборудование» и АО «Пергам-Инжиниринг» по телефонам, указанным на сайте.
