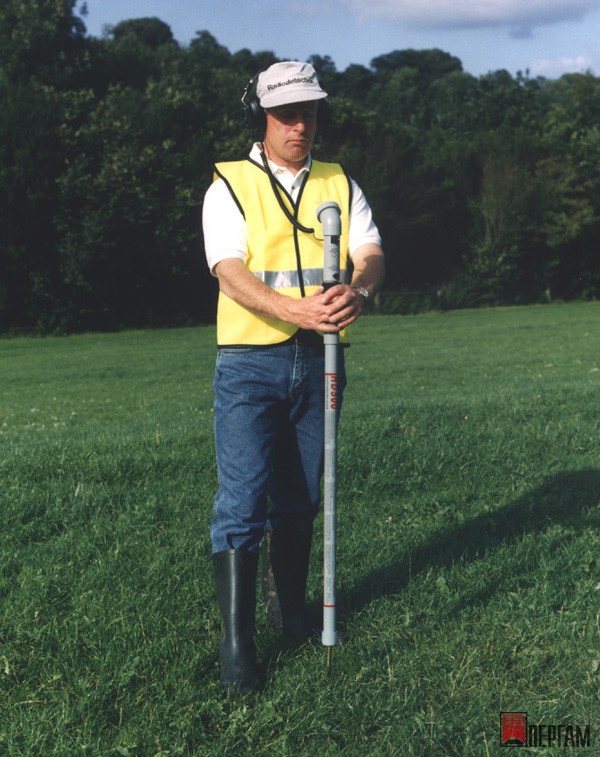

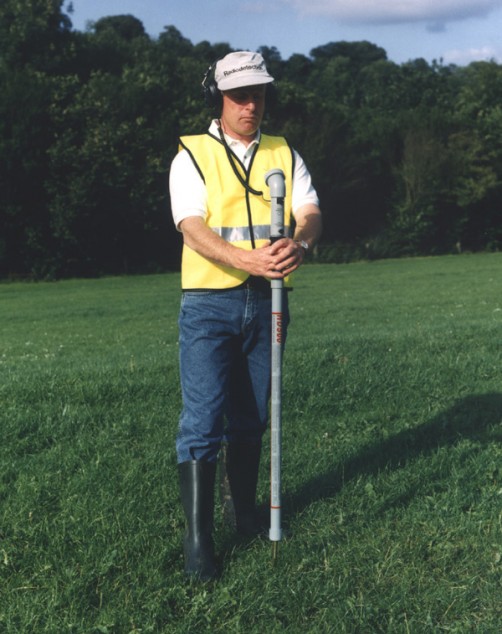

Локатор Radiodetection RD500-B
В наличии на складе,самовывоз, доставка по России
Гарантия производителя:24 месяца
Поиск пластиковых труб под землю
Локатор водопроводных труб RD500-B - недорогой и эффективный прибор для обнаружения заглубленных пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500-B может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.
Принцип действия трассоискателя пластиковых коммуникаций

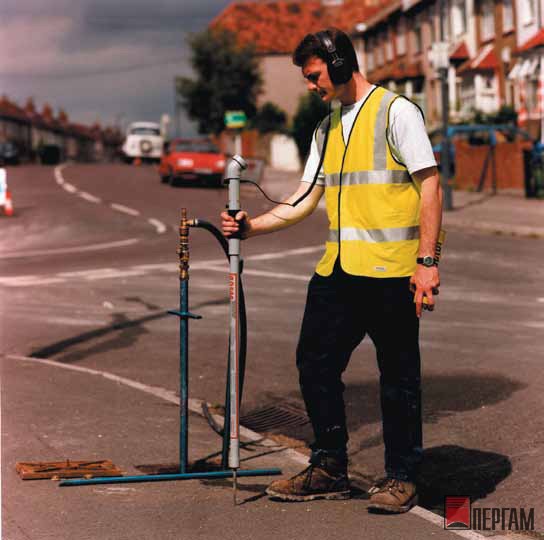

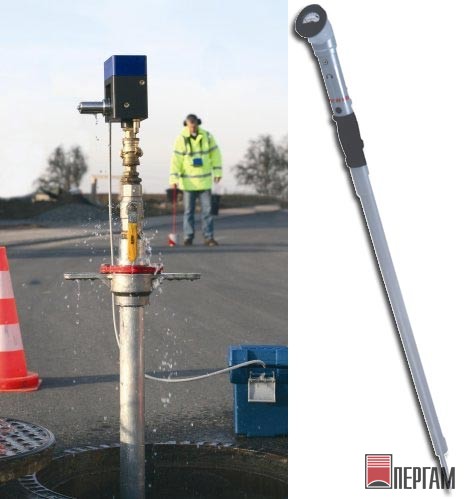

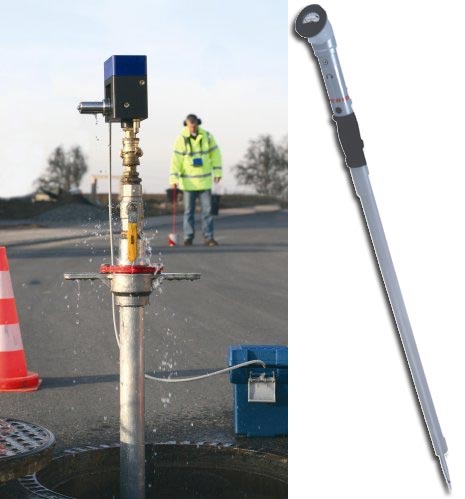

Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500-B позволяет определить точное месторасположение водопроводной, канализационной пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

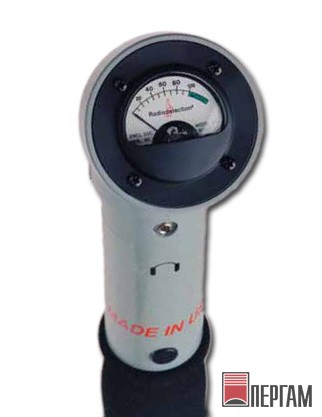

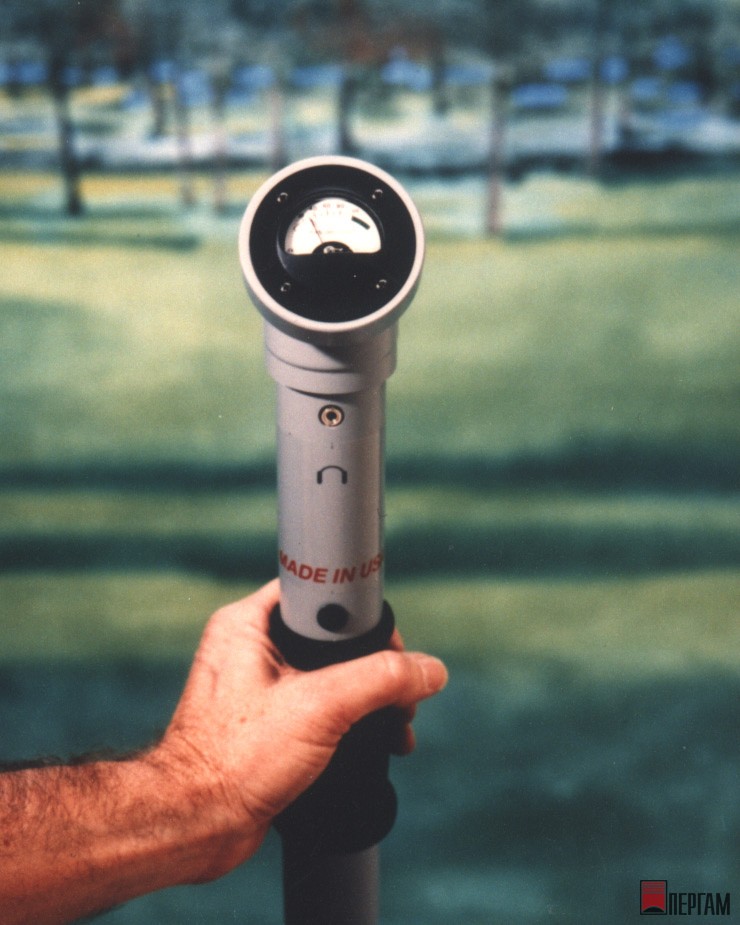

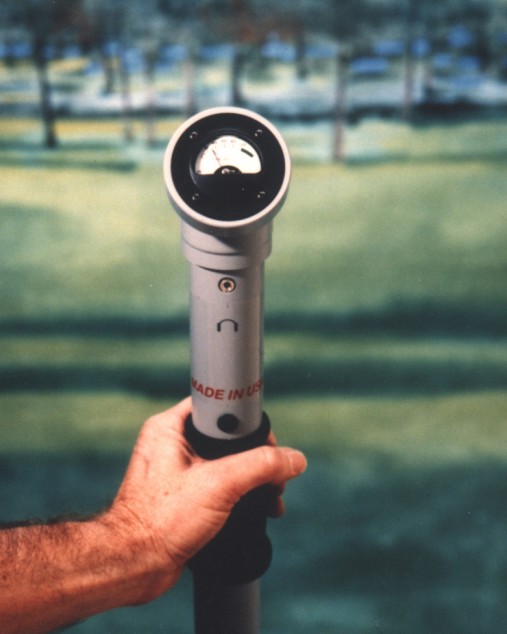

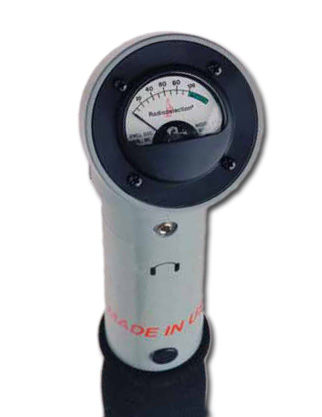

Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.
Характеристики локатора
RD500-B дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров. Лучше всего работает при значениях давления трубы в диапазоне от 3 до 7 бар; максимальное давление 10 бар.
Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей площади на поверхности.
Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера - здесь сигнал передатчика TransOnde разделяется или ослабляется.
Комплекты
- Комплект RD500 S – для разбрызгивателей и местных линий
Комплект RD500 S включает в себя передатчик TransOnde низкой мощности (зеленый цвет) и адаптеры для пластиковых локальных водопроводных линий, а также для бытовых и промышленных систем пожаротушения. - Комплект RD500 W – для магистральных линий водоснабжения
Комплект RD500 W обеспечивает возможность установки передатчиков TransOnde на сельские, муниципальные или промышленные системы водоснабжения для локации пластиковых магистралей. - Комплект W- Pak-A: пожарный гидрант
Для присоединения к пожарному гидранту передатчика TransOnde высокой мощности (красный цвет) используются специальные адаптеры. - Комплект W- Pak-В: присоединение к измерителю расхода воды
Для присоединения к расходомеру воды передатчика TransOnde средней мощности (желтый цвет) используются поставляемые адаптеры.
Технические характеристики Локатор Radiodetection RD500-B
Состав стандартного комплекта трассоискателя RD500
- Приемник RD500
- Электронный зонд-передатчик
- Сумка для переноски
- Сумка для принадлежностей
- Инструкция по эксплуатации на русском языке
- Наушники
- Пластина для работы с асфальто-бетонными покрытиями
- Датчик малого давления
- Датчик среднего давления
- Датчик высокого давления
- Шланг и запорный клапан
Документы к Локатор Radiodetection RD500-B
Отзывы Локатор Radiodetection RD500-B
Пока нет отзывов.
Обсуждение Локатор Radiodetection RD500-B
Добрый день, заказчику нужен трассопоиск для определения незаконных врезок в металлический и пластиковый трубопровод воды на глубине до 3 метров. Диаметр основного трубопровода до 200 мм, диаметр пластиковой врезки до 40 мм. по металлу есть бюджетное решение. прошу уточнить по технической возможности контроля пластиковых врезок приборами RD. если есть решение, то предложение прошу направить на почту dv@geo-ndt.ru С уважением, Ваши партнёры ГЕО-НДТ.
RD500 предназначен только для водопроводов. Для поиска пластиковых газопроводов применяется георадар rd1100.
Нужен прибор для определения места залегания полиэтиленовых трубок с максимальной точностью,желательно лёгкий, полевой вариант. Диаметр трубы 20 мм, толщина стенки 2мм, глубина залегания- до метра, в трубах возможна вода.
Если таковой имеется, хотелось бы получить информацию по нему, а также узнать стоимость.
Спасибо за внимание.
Под Ваши задачи подойдёт мобильный прибор определения коммуникаций на местности — это георадар RD1000+. Для прибора RD500 требуется точка приложения сигнала, т.е. требуется условие – прямой контакт к трубе. В отличие от локатора неметаллических коммуникаций RD500, георадар определяет места залегания пластиковых и труб из сшитого полиэтилена бесконтактно, вам не нужно проводить при этом раскопок.
1. Нам надо искать и пластиковые и металлические трубы - можно это делать одним и тем же прибором?
2. Обязательно ли труба должна находиться по давлением и (или) расходом?
Самый универсальный способ для поиска пластиковых коммуникаций под землей это георадар (рекомендую обратить внимание на RD1000+). Георадар способен обнаруживать любые объекты под землей. В этом случае нет зависимых факторов по обнаружению линии.
Для поиска пластиковых газопроводов успешно используется Георадар RD1000+.
