Переносной корреляционный течеискатель для инженерных сетей
Корреляционный течеискатель «ИСКОР-305» - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением. Длина диагностируемого трубопровода до 1000м. Точность определения утечек не более 5…15 см.

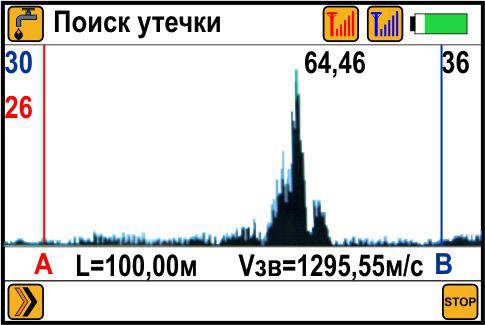

Течеискатель «ИСКОР-305» фиксирует акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех. Индикация утечки определяется визуально по графику корреляционной функции.
Предназначение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Области применения
- Теплосети;
- Водоканалы;
- ЖКХ;
- Продуктопроводы;
Основные преимущества
- Наличие двух радиоканалов;
- Быстрый и точный поиск утечки;
- Высокая помехозащищенность, регулируемый фильтр;
- Оперативность и скорость расчетов;
- Ударозащищенные водонепроницаемые датчики;
- Малые габариты и вес;
- Высокая точность определения мест разгерметизации, удобство в эксплуатации;
- Визуальная индикация утечки по графику корреляционной функции;
- Находит утечки в трубопроводах из различных материалов.
Принцип работы течеискателя

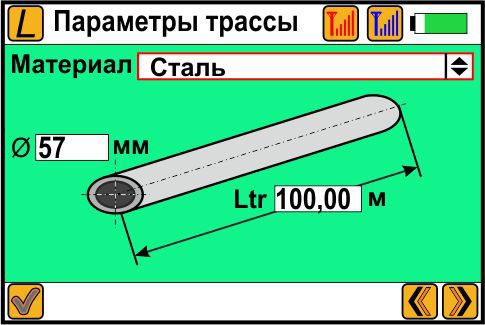

Принцип работы течеискателя «ИСКОР-305» основан на визуальной индикации возможного места повреждения трубопровода или врезки. Это удается достичь благодаря совмещению на экране плана участка между местом установки двух датчиков и графика корреляционной функции для сигналов, измеренных этими датчиками. Для правильного отображения результатов произведенных измерений необходимо задать материал трубопровода, внешний диаметр трубопровода, длину обследуемого участка трубопровода (расстояние между местами установки одного и второго датчиков, измеренное вдоль оси трубопровода рулеткой). Для стальных, чугунных или полиэтиленовых трубопроводов с водой в качестве наполнителя скорость звука рассчитывается прибором автоматически и не учитывает прочих параметров (толщина стенки трубы, давление в трубе, температуру носителя и т.д.). Для конкретного участка скорость звука должна быть получена методом измерения и применена при поиске утечки.

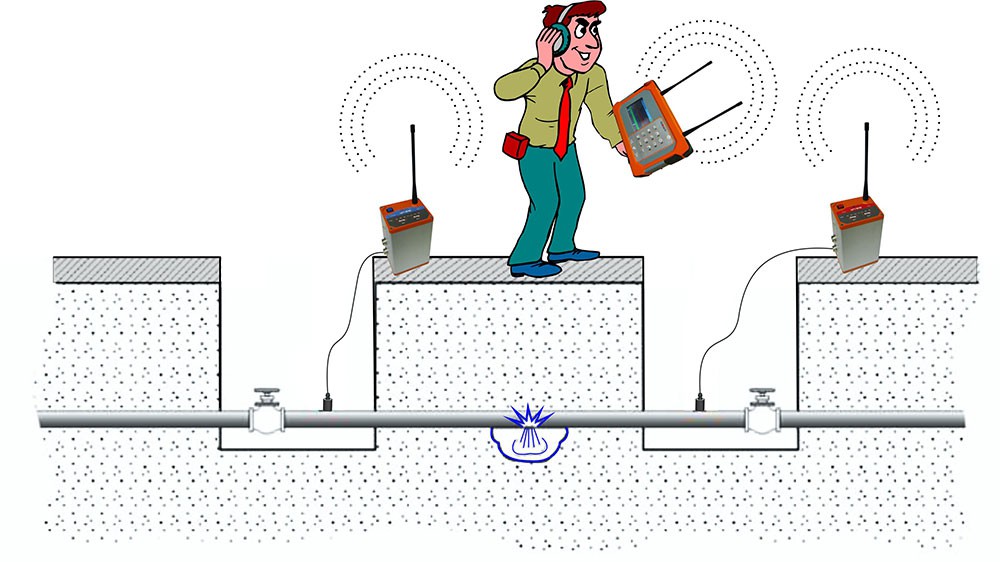

Утечка воды из трубопровода создает в нем акустические волны, которые распространяются в обе стороны от источника шума. При использовании корреляционного приемника расстояние до утечки определяют, как расстояние до одного из датчиков (в данном приборе – от подключенного к «красному передатчику», установленных на трубопроводе на заданном расстоянии. Данное расстояние определяется на основании вычисления разности времени прихода акустических сигналов от места утечки на датчики. Для получения высокой достоверности вычислений трубопровод должен иметь однородную структуру, без существенных препятствий получения.
Дополнительная информация о течеискателях
Течеискатель — устройство, предназначенное для обнаружения, локализации и количественной оценки величины течи. Работа течеискателей может базироваться на различных физических принципах, ориентированных как на прямые, так и на косвенные измерения параметров.
Течеискание (течепоиск) — приёмы, способы для выявления, локализации и количественной оценки течей.
Технические характеристики Течеискатель Искор-305
Технические характеристики течеискателя Искор-305
Параметр (характеристика) течеискателя Искор-305 | Значение параметра (характеристики) |
Длина диагностируемого участка трубопровода, м | от 10 до 1000 |
Диаметр трубопровода, мм | от 25 до 800 |
Давление в трубопроводе, атм | не менее 1,5 |
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: | |
— от 10 до 250 м | не более ±5 |
— от 250 до 500 м | не более ±10 |
— от 500 до 1000 м | не более ±15 |
Время построения корреляционной функции при усреднении по 60 измерениям, мин: | |
— от 10 до 250 м | не более 3 |
— от 250 до 500 м | не более 4,5 |
— от 500 до 1000 м | не более 4,5 |
Частоты фильтрации сигнала утечки: | |
— фильтр нижних частот, кГц | 1,0, 1,5, 2,2 |
— фильтр верхних частот, кГц | 0,3, 0,4, 0,5 |
— цифровой фильтр, кГц | от 65 до 4500 |
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
Дисплей | графический, TFT, 320х480 точек |
Электропитание | встроенные Li-Ion аккумуляторы |
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
Допустимый диапазон температур окружающей среды при эксплуатации, °С | от минус 25 до 45 |
Время непрерывной работы, час: | |
— в нормальных условиях | не менее 8 |
— при пониженной температуре минус 25°С | не менее 6 |
Средняя наработка на отказ, час | не менее 2000 |
Класс защиты от внешних воздействий (пылевлагозащита): | |
— акустического датчика АДК-305 | IP65 |
— предусилителя-передатчика УП-305 | IP51 |
— корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
Габаритные размеры, мм: | |
— акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
— предусилителя-передатчика УП-305 | 135×95×78 |
— корреляционного приемника КП-305 | 152×203×51 |
Масса, кг: | |
— акустического датчика АДК-305 | 0,3 |
— предусилителя-передатчика УП-305 | 0,9 |
— корреляционного приемника КП-305 | 1,3 |
Комплект поставки течеискателя Искор-305
№ | Наименование | Количество |

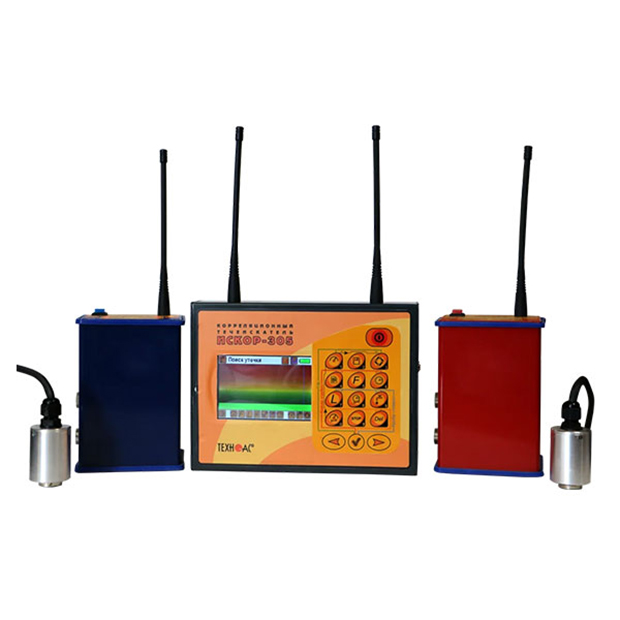

1 | Приемник корреляционного течеискателя КП-305 | 1 шт. |
2 | Предусилитель-передатчик УП-305 красный | 1 шт. |
3 | Предусилитель-передатчик УП-305 синий | 1 шт. |
4 | Акустический датчик АДК-305 | 2 шт. |
5 | Антенна | 4 шт. |
6 | Источник питания | 1 шт. |
7 | Кабель-разветвитель для зарядки | 1 шт. |
8 | SD-карта (8 Гб) | 1 шт. |
9 | Картридер USB — SD/MicroSD | 1 шт. |
