Radiodetection

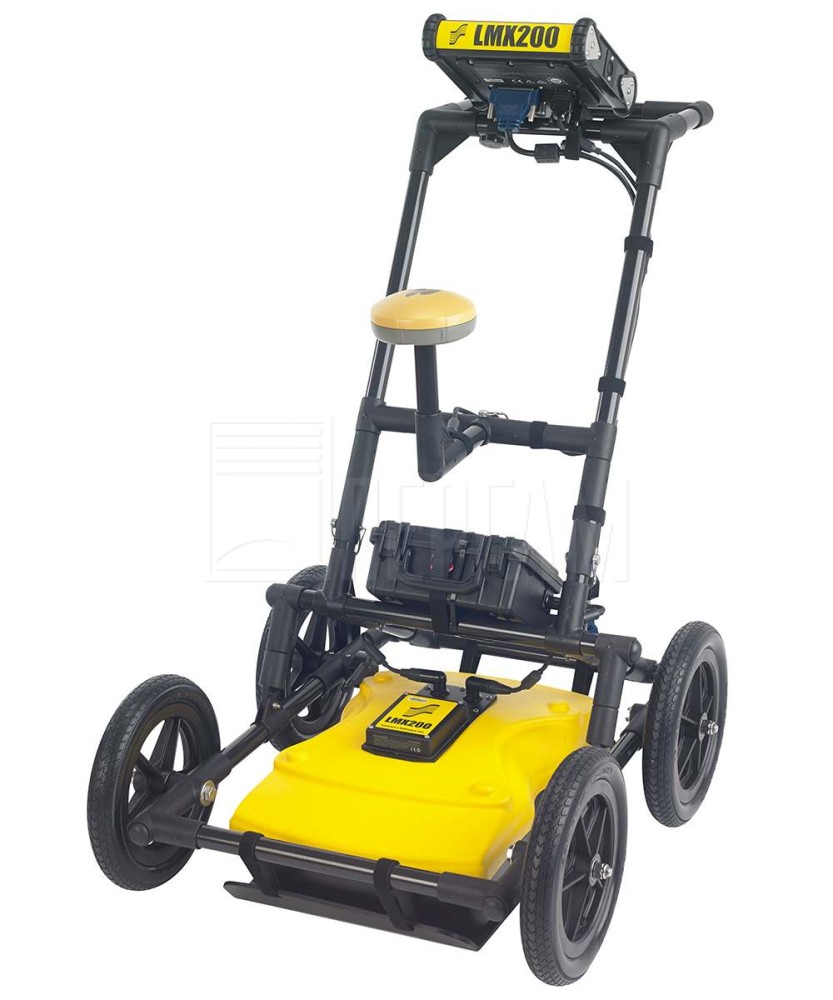

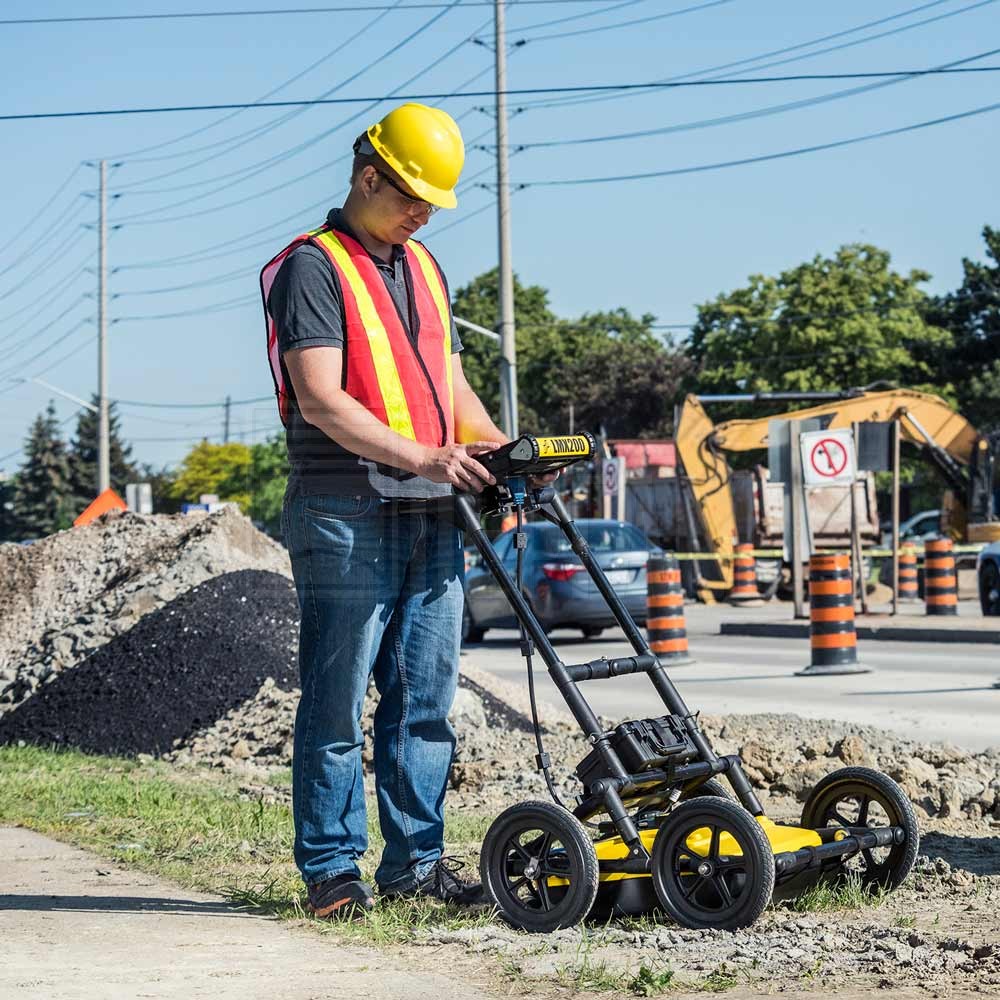

Георадар LMX200

Георадар для коммунальных служб, простой и доступный способ локализации и маркировки инженерных сетей
Артикул: 23197
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
24 месяца

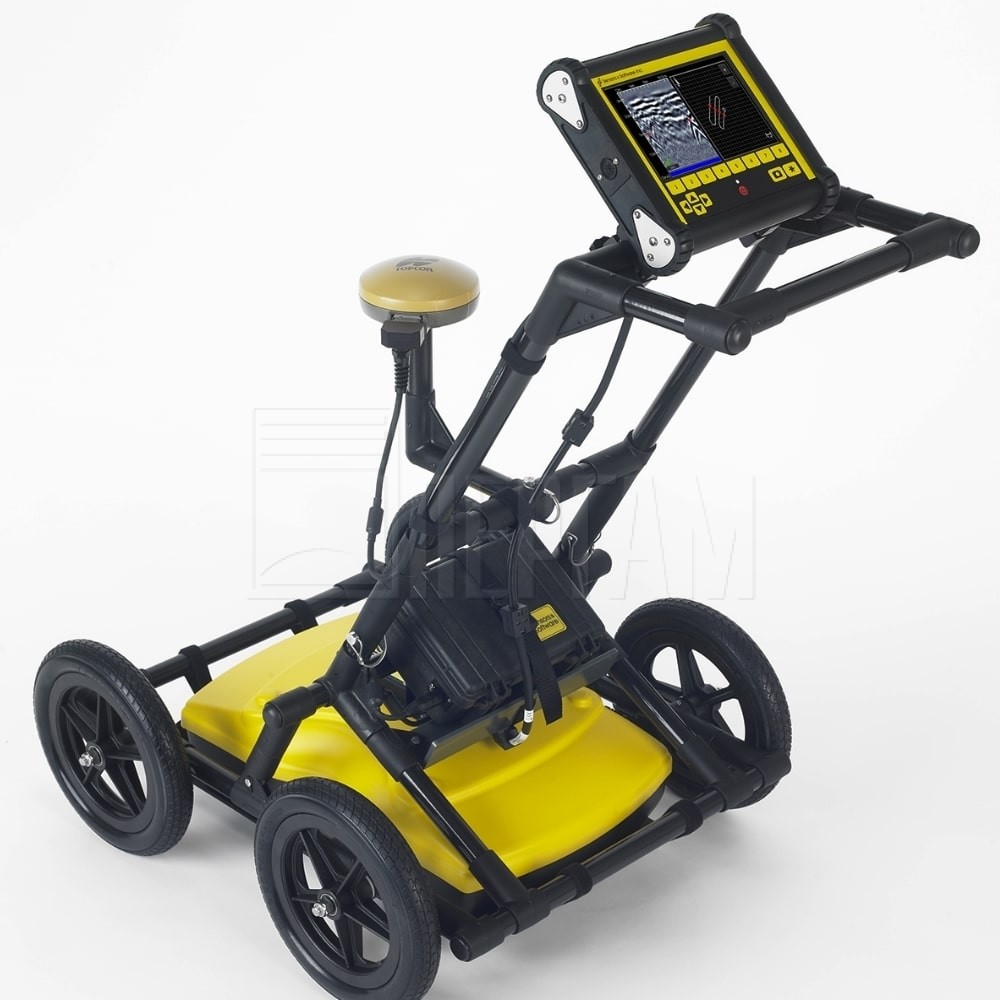

Георадар LMX200
описание в pdf

Георадар для локализации и маркировки инженерных сетей

LMX200 - георадар компании Sensors & Software Inc. (Radiodetection) предназначен для коммунальных служб, используется для поиска и определения положения подземных инженерных сетей и коммуникаций. Семейство георадаров LMX – простой и доступный способ локализации и маркировки инженерных сетей. Георадар LMX200 точно определяет расположение инженерных сетей, которые нельзя обнаружить с помощью традиционных методов (например, пластиковые трубы или инженерные сети с обрывом трассирующих проводов). Этот георадар активно используется коммунальными службами европейских стран и в Канаде, прекрасно себя зарекомендовал как надёжный и точный инструмент для локации металлических и неметаллических коммуникаций на глубине до 8 метров.

Контрастный дисплей с сенсорным управлением

  • Бесплатное обновление ПО системы в течение всего срока службы;
  • Языки, выбираемые пользователем;
  • Метрическая и американская стандартная система единиц.

Сенсор георадара

  • Запатентованная, сверхширокополосная антенна георадара 250 МГц;
  • DynaT для улучшения динамического нацеливания;
  • Лучший баланс глубины проникновения (вплоть до 8 м) и высокого разрешения.

Батарея с кислотными гелиевыми элементами

  • Большой ресурс (4-6 часов непрерывной работы);
  • Возможность быстрой замены.

Отчёты на объекте

  • Мгновенное создание отчётов на объекте.

Встроенный GPS-приемник, Wi-Fi, USB

  • Встроенный GPS-приемник для гео-привязки данных;
  • Встроенные возможности беспроводной связи Wi-Fi;
  • USB для простой передачи данных.

Лёгкая рама тележки из оптоволокна

  • Отсутствие металлических деталей, которые будут создавать помехи сигналам георадара;
  • Прочная, вездеходная тележка с встроенным одометром, легко управляется на любой поверхности.

Особенности LMX200

Лучший инструмент для геолокации подземных инженерных сетей и коммуникаций. Режим сканирования по сетке. Определение глубины слоёв. Внешний GPS-приёмник.

LMX200 находит подземные коммуникации на глубине до 8 метров

  • Металлические и неметаллические коммуникации включая трубы и кабели;
  • Неметаллические трубы, в том числе трубы из ПВХ и асбестоцемента;
  • Бетонные ливневые и канализационные сети;
  • Коммуникации, где нарушена установленная трассировочная проводка;
  • Подземные резервуары-хранилища и дренажные каналы;
  • Компоненты локальных систем обработки сточных вод;
  • Неожиданные препятствия или заглубленные конструкции, такие как старые фундаменты и подвалы, бетонные подушки и дренажи, которые могут вызвать проблемы при раскопках или строительстве.

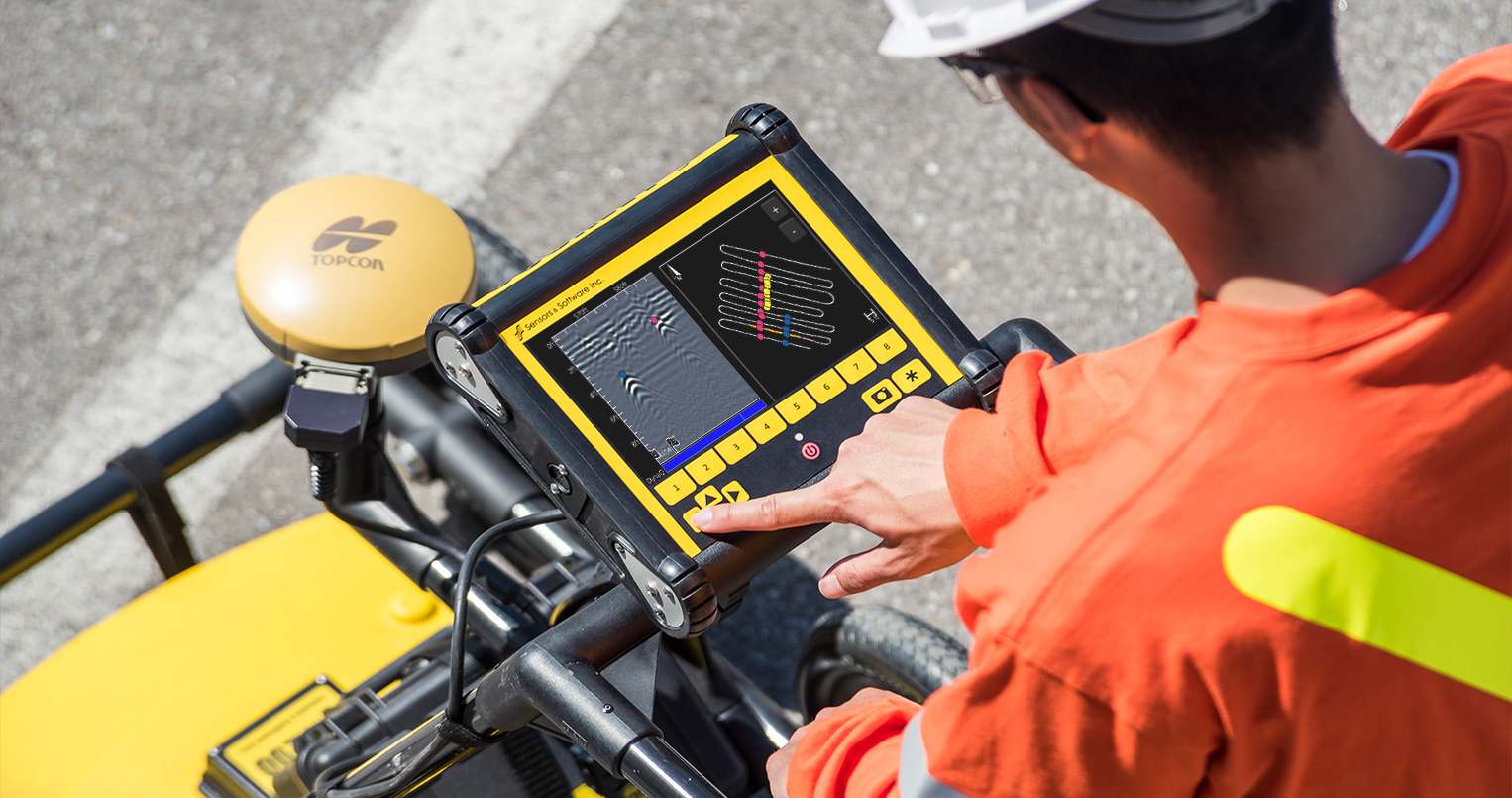

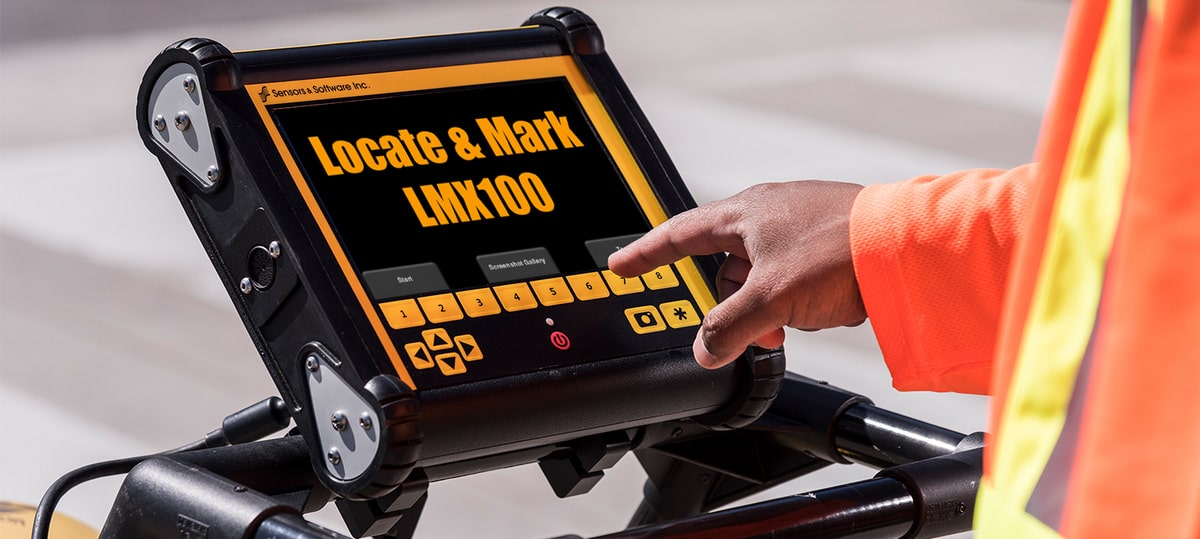

Дисплей георадара LMX100Сбор данных стал проще

Все предварительные настройки LMX200 делает за вас, настраивая все параметры сбора данных автоматически, чтобы вы могли быстро приступить к обследованию вашего объекта. Просто нажмите кнопку «Старт» и толкайте тележку.

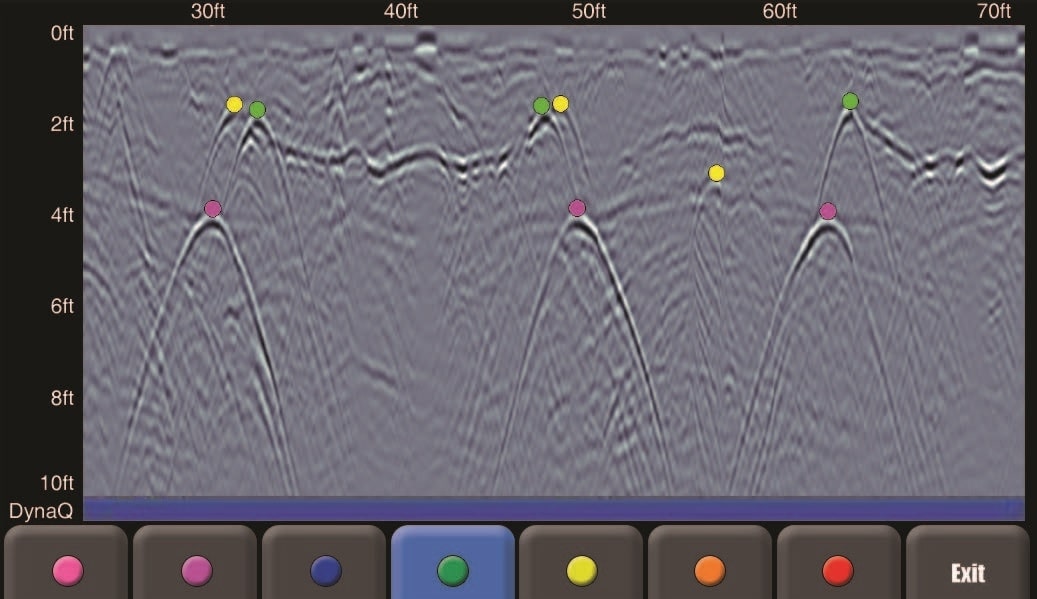

Цветовое кодированиеЦветовое кодирование для интерпретации данных

Классифицируйте ваши цели в реальном масштабе времени путем выбора опции цвета. Предварительные настройки не требуются: одновременное обнаружение мелких и глубоких коммуникаций. Георадары LMX имеют сверхширокополосную (СШП) антенну, позволяющую обнаруживать мелкие и глубокие инженерные коммуникации за один проход.

Легко определить местоположение и глубину залегания коммуникаций

Режим Locate & Mark™ включает в себя резервную функцию, позволяющую точно определять местоположение коммуникаций и отмечать их на местности. Чтобы определить местоположение объекта, просто откатите тележку с георадаром назад по тому же пути, пока красная вертикальная линия не окажется точно над откликом. Вы можете отметить местоположение объекта на поверхности и продолжить сбор данных. Быстрое отображение глубины объекта путем настройки перекрестия для совмещения с целью.

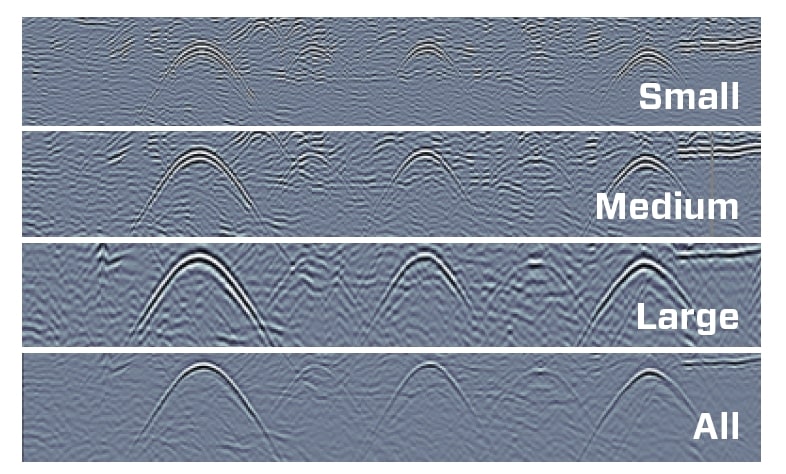

Динамическое усиление цели (DynaT)

Динамическое усиление цели

DynaT™ - это запатентованная компанией Sensors & Software функция динамического улучшения целей, которая оптимизирует вид мелких, средних и крупных целей. Эти виды можно переключать для выявления дополнительных особенностей подповерхностного слоя, что позволяет точнее распознать цель в полевых условиях.

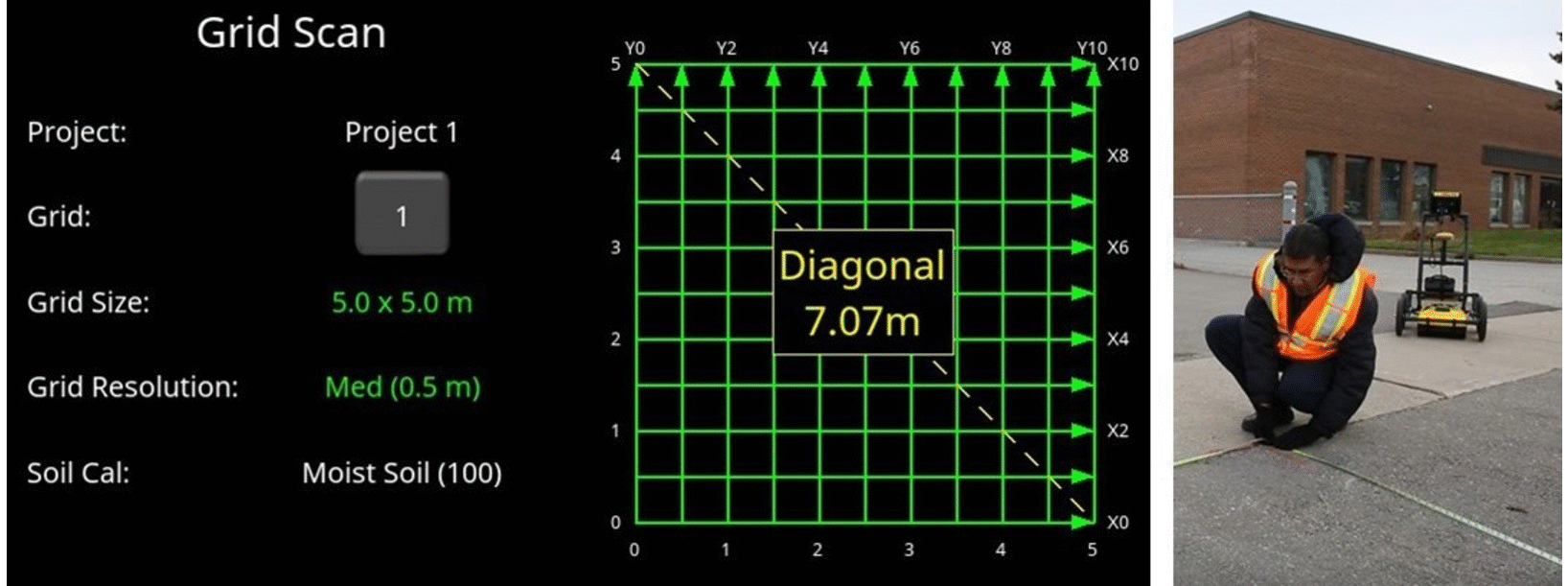

Режим сканирования сетки. Сбор универсальных направленных сеток.

LMX200 направляет вас по настройкам с предварительно выбранными размерами сеток. Выберите один из 4 стандартных размеров сетки. Система проведёт вас через установку и сбор сетки.

Режим сканирования сетки

Гибкий сбор линий сетки с добавлением функции обхода препятствий

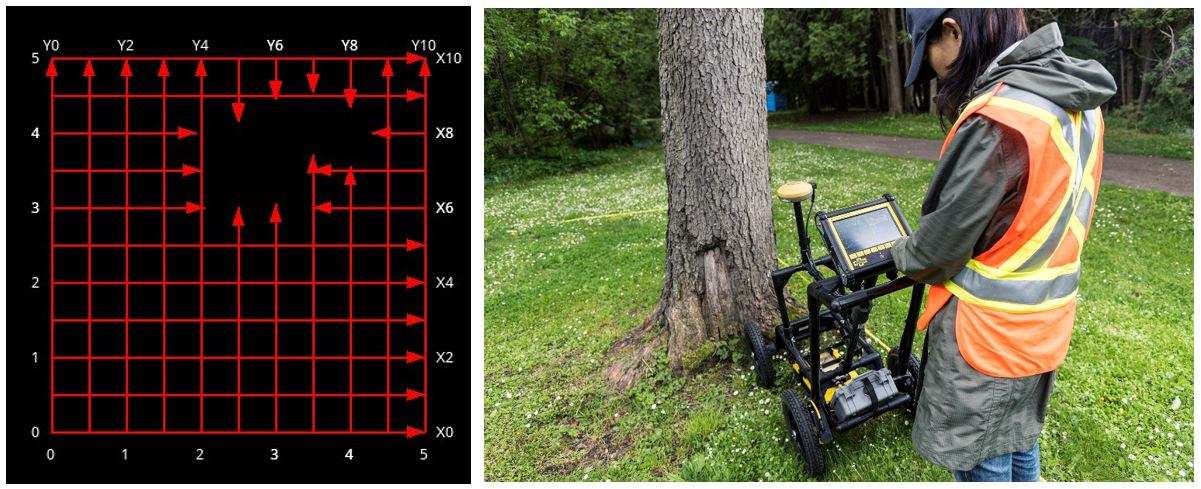

Обход помех

Система подскажет вам, как собрать сетку вокруг препятствия. Система направляет сбор данных вокруг помехи в вашей сетке. Вы также можете собирать сетки сканирования нестандартной формы, просто заканчивая линии или пропуская их совсем.

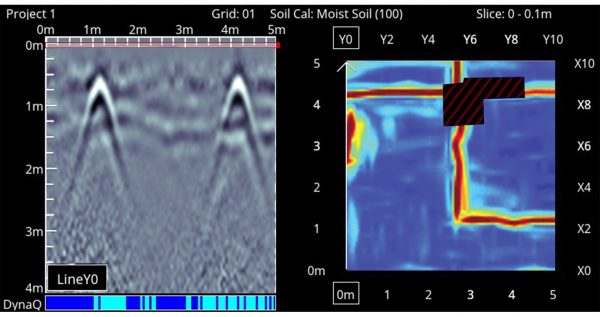

Слои по глубине

Слои по глубине

Создавайте глубинные срезы из полных и неполных сеток на местности одним нажатием кнопки. Обработайте данные по сетке в глубину слоёв и перемещайтесь вниз по вашим данным для визуализации целей на разных глубинах. На MapView (вид карты), визуализируйте все ваши сетки сразу для всей картинки.

Функции, доступные при включенном GPS

LineView и MapViewПросмотр LineView и MapView

Раздельное отображение функций объединяет преимущества LineView и MapView на одном экране. На стороне экрана MapView отображаются все собранные георадаром данные и местоположение LMX200 в зоне исследования, а на стороне LineView - данные поперечного сечения, позволяющие быстро увидеть пространственную взаимосвязь между целями и определить, имеет ли серия гипербол линейную ориентацию. Включайте и выключайте несколько слоев для оптимизации просмотра, чтобы создать более полную картину, и делайте снимки экрана для дополнения отчётов.

Разделенный вид в виде карты в реальном масштабе времени во время сбора данных это

  • Гарантия полного покрытия объекта путем визуализации траектории вашей съёмки;
  • Просмотр интерпретации по мере её добавления;
  • Просмотр данных для малых целей, которые вы можете пропустить;
  • Фиксация вашего месторасположения и возврат назад к зонам, представляющим интерес.

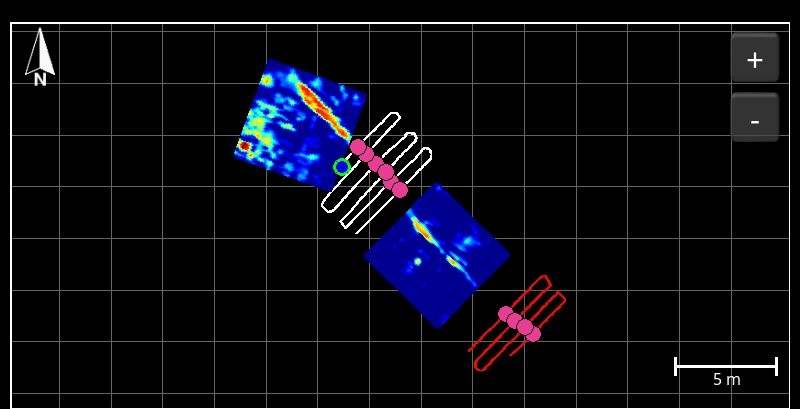

Визуализация всей вашей съёмки в виде карты MapView

Визуализация карты местности MapView

Отображение детального вида карты участка с высоты птичьего полёта с траекторией георадарной съёмки, срезами глубин, полевыми интерпретациями, флагами и собранными линиями в MapView.

  • Просмотр пути съемки, глубины слоев, интерпретации в поле, флажков и линий;
  • Включение и выключение слоев в фокус на интересующих элементах.

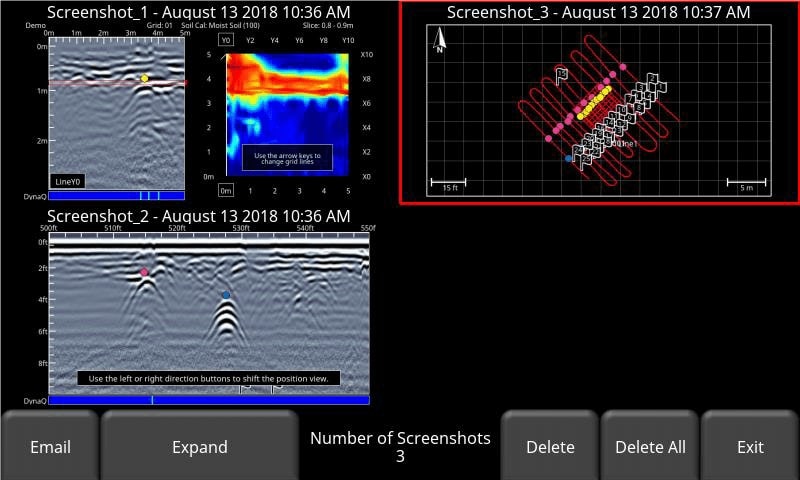

Большие возможности экспорта данных

Экспорт данных собранных георадаром

В георадаре есть возможность экспорта данных с гео-привязкой и составление отчётов. Удобный просмотр и обмен снимками экрана в мини-отчётах по Wi-Fi. В галерее скриншотов отображается плиточный вид экранов, сохраненных при нажатии кнопки камеры. Выберите снимок экрана, чтобы отправить его по электронной почте в мини-отчёте, который включает данные, снимки экрана с линиями, сетки и информацию MapView. А данные в CSV-файле содержат глубину, положение и GPS-координаты коммуникаций.

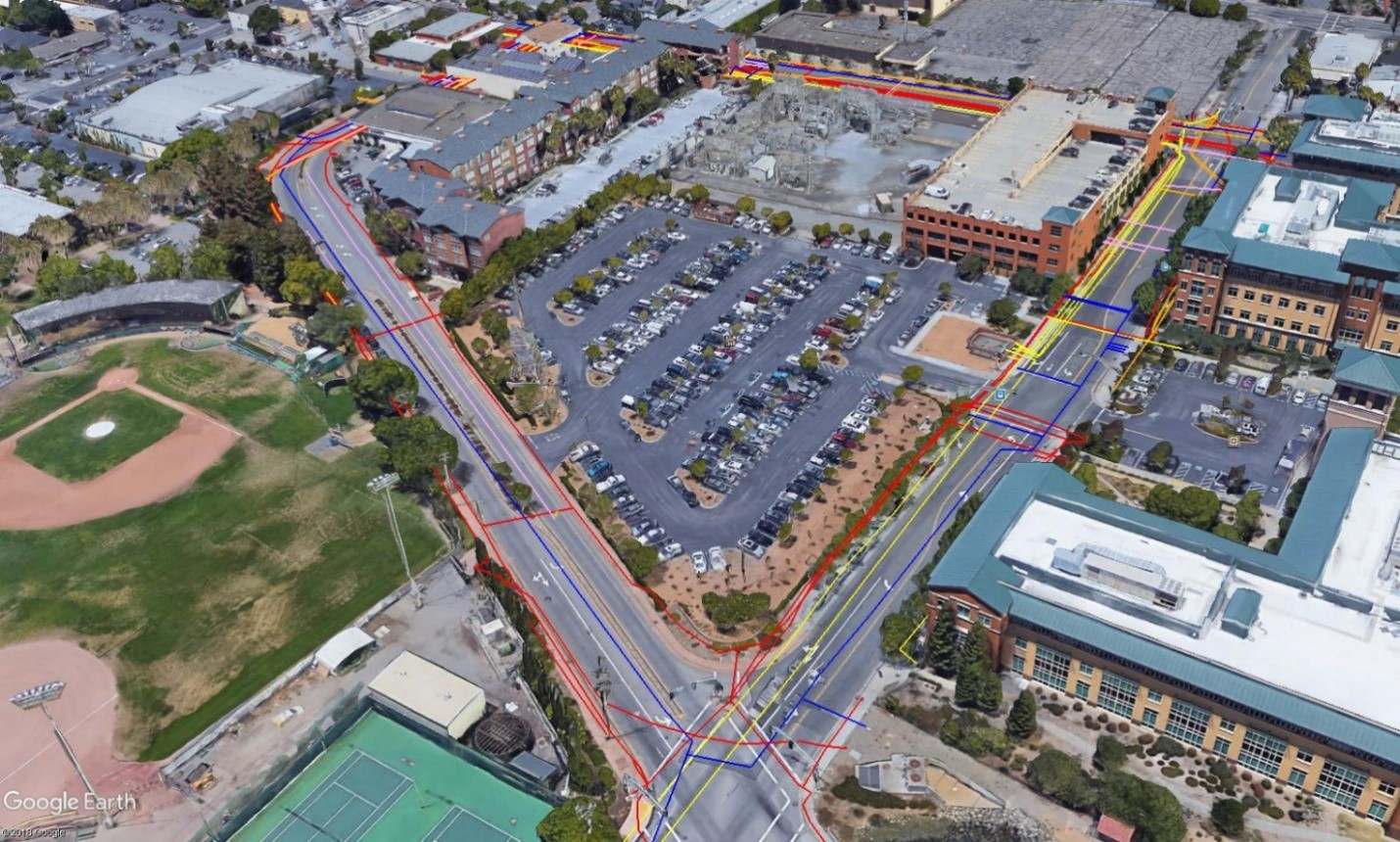

KMZ-вывод линийФайлы Google Earth (.KMZ)

Трассы изысканий и полевые интерпретации автоматически экспортируются в файлы .KMZ для просмотра в Google Earth. Создавайте карты коммуникаций, накладывая интерпретации на ГИС или аэрофотоснимки и соединяя в одно изображение, чтобы показать трассы инженерных коммуникаций.

Сравнение LMX100 и LMX200

Функция LMX100 LMX200
Локация и маркировка в реальном масштабе времени
Режим сканирования по сетке
Определение глубины слоев в полевых условиях
Опция внешнего GPS-приемника
Функция экспорта GPR-данных допускает пост-обработку в дополнительной программе EKKO_Project software
Менеджер файлов Скриншоты 9 проектов, содержащих линии, сетки и скриншоты

Технические характеристики Георадар LMX200

Технические характеристики георадара

Высота   115 см
Ширина 70 см
Длина 100 см
Вес 22 кг
Дисплей 21 см (8 дюймов) диагональ
Питание 1.25 A, 12 В
Беспроводная связь Встроенные модули: Wi-Fi (IEEE 802.11 b,g,n) GPS/ГЛОНАСС
Время работы от одного аккумулятора 4-6 часов
Емкость аккумулятора 9 Ач
Защита корпуса Пыле-водонепроницаемый (IP65)
Диапазон рабочих температур от -40°C  до +50°C
Диапазон рабочих частот 250-750 МГц
Разрешающая способность 5 см
Диапазон контроля

Запись данных по всей глубине 0-8 м

Отображения данных в реальном времени: от 0-1 м до 0-8 м (диапазон устанавливает оператор)

Оценка положения объекта и глубины его залегания В реальном времени (не требует дополнительной обработки данных на ПК)
Память 16 GB (более 10,000 радиограмм)
Температура окружающей среды Диапазон рабочих температур: от –40 до 50 °C)
Относительная влажность (без конденсации): 10–90%
Регулирующие нормы Соответствует нормам FCC 15.509, IC RSS-220 и ETSI EN-302066
