Radiodetection

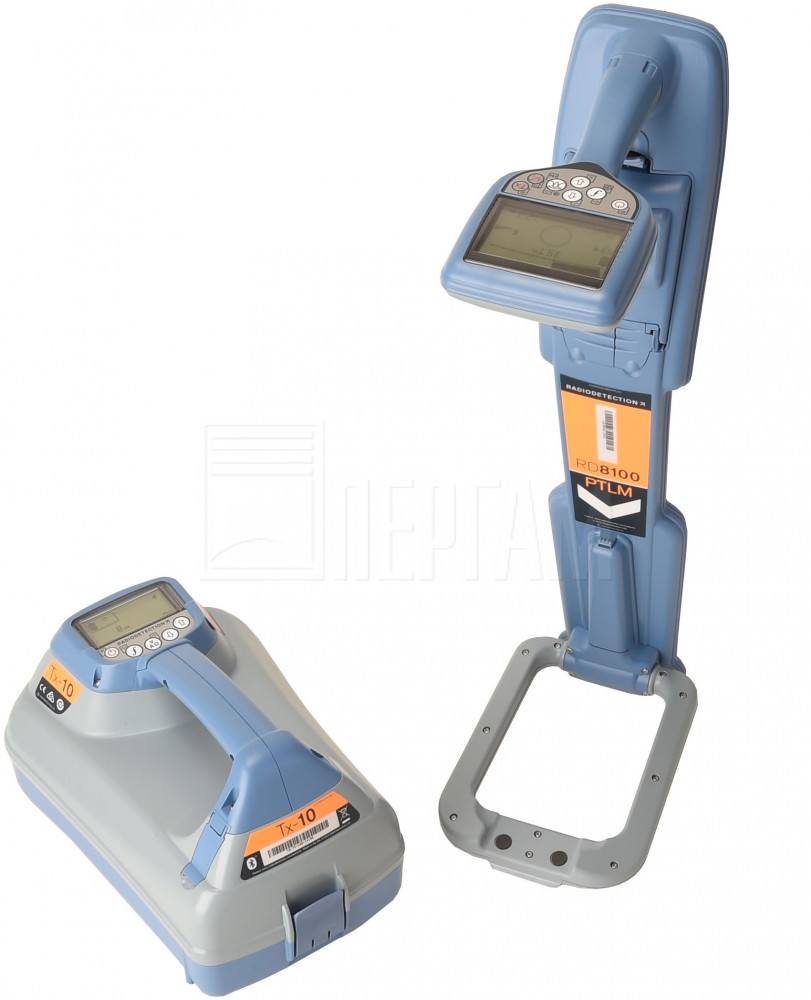

Трассоискатель RD8100PTLMG с генератором Тх-10

Прецизионный трассоискатель кабелей, труб и радиочастотных маркеров
Артикул: 22919
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
24 месяца
Трассоискатель RD8100PTLMG с генератором Tx-10
описание в pdf

Прецизионный трассоискатель кабелей, труб и радиочастотных маркеров

RD8100PTLMG - трассоискатель с комбинированным режимом поиска коммуникаций и радиочастотных маркеров, определяет глубину маркеров, обнаруживает слабые сигналы труднодоступных коммуникаций. Оснащён функцией поиска повреждений изоляции кабелей и трубопроводов, показывает глубину залегания коммуникации, направление тока. RD8100PTLMG устойчив к помехам, можно управлять генератором на расстоянии до 450 метров, что экономит время на объекте. Модели с символом «G» имеют встроенный GPS-приемник и  функции записи данных об эксплуатации локатора. Все локаторы поддерживаются программой RD Manager для PC.

Локатор RD8100PTLMG комплектуется генератором Tx-10, это один из самых продвинутых маркерных трассоискателей из линейки RD8100. Имеет 25 частот локации и 4 частоты зонда, 5 пассивных и 5 активных режимов локации. Упрощает поиск коммуникаций под землёй, показывает направление и глубину залегания кабельных линий и трубопроводов. Выявляет и классифицирует дефекты изоляции коммуникаций.

Особенности RD8100PTLMG

  • Частоты локации — 25
  • Режимы активной локации — 5
  • Частоты маркера РЧ-коммуникаций — 9
  • Комбинированный режим локации — синхронно находит шарики маркера, кабели и трубы
  • Частоты зонда — 4
  • Пассивные режимы — 5
  • Встроенный GPS-приемник
  • Функция CALSafe
  • iLOC/RD Map
  • Литий-ионная батарея
  • Пассивный режим наведения
  • Пассивная радиотрассировка 4 кГц
  • 2-х летняя гарантия после регистрации

Поиск маркеров подземных коммуникаций

RD8100 – локатор и генератор для профессионалов в области локации кабелей, труб, маркеров. Класс защиты IP65 — локатор можно использовать практически в любой среде. Обнаруживает все наиболее часто используемые маркеры коммуникаций, автоматически определяет их глубину залегания. Локатор маркеров RD8100 совместим с любым РЧ маркером, настроенным на частоту, которая указана в таблице ниже:

РЧ маркеры

Инженерные коммуникации

Цвет

Частота

Электроэнергия, Франция

Бесцветный

40.0 кГц

Обычная/непитьевая вода

Сиреневый

66.35 кГц

Кабельное ТВ

Черный/ оранжевый

77.0 кГц

Газ

Желтый

83.0 кГц

Телефон/телекоммуникации

Оранжевый

101.4 кГц

Канализация

Зелёный

121.6 кГц

Электроэнергия, Европа

Голубой/красный

134.0 кГц

Вода

Голубой

145.7 кГц

Электроэнергия

Красный

169.8 кГц

Одновременное обнаружение маркеров и коммуникаций

Для быстрого поиска подземных коммуникаций, локаторы маркеров RD8100PTLMG позволяют одновременно сканировать рабочую область на наличие труб, кабелей и РЧ маркеров, увеличивая скорость локализации, минимизируя число пропущенных коммуникаций. Модель PTLMG обнаруживает все часто используемые РЧ-маркеры, автоматически определяют их глубину залегания.

Выберите оптимальный режим локации

Уникальная комбинация из 7 антенн позволяет настроить локатор RD8100 под ваши задачи. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надёжные измерения.

Защита от динамической перегрузки

Фильтрация помех позволяет использовать приборы вблизи подстанций или воздушных линий электропередач. При этом никакого вмешательства пользователя не требуется, работает по умолчанию.

Просмотр точек обследования на Картах Google

Пользуйтесь RD Map™ для создания в реальном времени* подробных карт подземных коммуникаций. Данные измерений обследований добавляются к информации GPS для отображения на карте маршрута отслеживаемой коммуникации. Файлами карт (CSV или KML) можно делиться с заказчиками и коллегами.

*Требуется подключение к данным. RD Map работает только в тех странах, где есть доступ к Картам Google.

RD8100PTLMG показывает глубину и направление тока

Измерения глубины залегания и направление тока гарантируют, что отслеживается заданная линия, исключая тот случай, когда локатор неправильно ориентирован. Наилучшие показания получаются от «активных» сигналов, наведённых генератором, а не при пассивной локации.

Защита от динамической перегрузки

Фильтрация помех позволяет использовать трассоискатели вблизи подстанций или воздушных линий электропередач. При этом никакого вмешательства пользователя не требуется, работает по умолчанию.

Избегайте помех с функцией SideStep

Функция SideStep изменяет выбранную частоту на несколько герц и устанавливает частоту локации локатора в соответствии с частотой выходного сигнала генератора. Так исключаются нежелательные помехи.

Находит труднодоступные коммуникации со слабым сигналом

Инфраструктура коммуникаций постоянно усложняется, а это означает, что специалистам, занимающимся трассопоиском, требуются более эффективные инструменты для упрощения различения и отслеживания разных коммуникаций. Локаторы RD8100 позволяют обнаруживать слабые сигналы от труднодоступных коммуникаций.

Определяет направления тока

Функция показывает направление тока в кабельной линии. Определение искомой линии среди ряда параллельных коммуникаций происходит при помощи специального сигнала определения направления тока от генератора Tx-10. Стрелки направления тока на экране локатора подтверждают то, что выполняется трассировка именно искомой линии. Это очень полезная функция для идентификации протяженных линий. Трассировка и точная идентификация инженерных коммуникаций могут выполняться в насыщенных зонах, например, в мегаполисах, или когда они проходят параллельно другим линиям.

Трассировка коммуникаций с высоким импедансом на частоте 4 кГц

Поисковая частота 4 кГц позволяет отслеживать на больших расстояниях такие линии, как витые пары телекоммуникаций или уличное освещение. Поскольку они часто расположены в зонах с высокой плотностью коммуникаций, то можно объединить использование частоты 4 кГц с режимом определения направления тока для повышения точности их трассировки. CD на частоте 4 кГц используется для идентификации искомой линии среди кабелей с высоким импедансом, например, телефонных и КТВ.

Функция Power Filters (силовые фильтры)

Локаторы RD8100 позволяют использовать свойства гармонических сигналов, обнаруживаемых в электрических сетях. Когда сигнал от генератора невозможно подать, трассировка отдельных силовых линий в зоне, насыщенной коммуникациями, может стать серьезной проблемой. Конфликтующие или мощные сигналы сбивают с толку или объединяются, так что создаётся попутный поток сигнала. Функция Power Filters позволяет определить, приходит ли отдельный большой сигнал от одного источника или от множества имеющихся кабелей. Затем различные гармонические характеристики детектируемых линий могут использоваться для трассировки и маркировки их траектории.

Быстродействие в сочетании с точностью – режим Peak+

Режим Peak+ повышает точность локации пикового режима за счёт дополнения его режимом Guidance или нулевым режимом. Локация искомой линии в режиме Peak или Peak+ позволяет определить её точное положение, после того как была проведена её трассировка, а положение было известно лишь приблизительно.

  • Добавление режима Guidance поможет быстрее достичь пиковой позиции.
  • Добавление нулевого режима позволяет контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

Основные особенности локатора

  • Обнаружение всех часто используемых радиочастотных маркеров коммуникаций с автоматической оценкой глубины
  • RD Map – приложение для мобильных телефонов для создания подробных карт подземных коммуникаций в реальном времени*
  • Комбинированный режим для синхронного сканирования кабелей, труб и радиочастотных маркеров
  • Функция определения направления тока помогает идентифицировать искомую линию среди ряда параллельных коммуникаций благодаря подаче специального сигнала.
  • Синхронные показания глубины и тока для более быстрых обследований
  • Стандартное подключение Bluetooth для взаимодействия с внешними устройствами и системами GIS
  • Встроенная функция GPS дает простой интерфейс для картографирования баз данных и проверки обследований
  • Power Filters – функция для точной локализации и определения различия между силовыми кабелями по их гармоническим свойствам
  • Интегрированная система регистрации записывает важные параметры локации ежесекундно (включая данные о местоположении для моделей с GPS) и хранит до 1 года обычные данные об использовании
  • USB-подключение для быстрого получения внутренних журналов или выполнения операций настройки, проверки или обновления благодаря программному обеспечению RD Manager™ для ПК

Основные особенности генератора

  • Три варианта мощности: 1, 5 и 10 ватт
  • Поиск неисправностей 8 кГц – обнаружение неисправностей от короткого замыкания до 2 МОм
  • Обнаружение неисправностей по направлению тока – для поиска неисправностей на больших расстояниях
  • Несколько парных частот для определения направления тока (количество зависит от модели)
  • Ток подается при 30 или 90 В для более точного обнаружения сигнала на линиях с высоким импедансом
  • Диапазон рабочих частот от 256 Гц до 200 кГц
  • Выбираемые режимы поддерживают определенные диапазоны частот модели локатора (Tx-10B требуется для моделей PTLM)
  • 8 частот индукции
  • Функция iLOC (Tx-5B и Tx-10B)
  • Функция SideStepauto
  • Функция мультиметра
  • Лоток для принадлежностей (для штыря заземления, проводов прямого подключения и катушки заземления)

5 режимов антенны

RD8100 позволяет выбрать особые режимы локации кабелей и труб. Локатор RD8100 поддерживает 5 режимов антенны для адаптации к конкретному применению или местным условиям.

Режим Пик

Отображается самый большой отклик, когда локатор находится непосредственно над кабелем. Также отображаются результаты измерения глубины залегания и тока локации. Назначение: Точное определение местоположения линии до и во время выемки грунта. Многие специалисты обучены этому режиму работы и признательны за простоту отображения на дисплее.

Режим Peak+

К пиковому режиму добавлен режим сопровождения или нулевой режим, и имеется возможность их чередования. Назначение: Быстрое обнаружение отклика пика для проверки наличия множества линий или других элементов, которые могут потребовать дополнительного внимания.

Режим Guidance

Стрелки-индикаторы с пропорциональным изменением длины и тон звука указывают, где расположена линия – слева или справа от пользователя. Назначение: Контроль общего направления линий как часть предварительного сканирования. Лучше для зон с высокой плотностью линий, чем простой нулевой режим.

Режим Широкий пик

Работает аналогично пиковому режиму, но больше подходит для определения слабых сигналов. Назначение: Локация глубоких линий или тогда, когда сигналы низкого уровня, либо когда помехи создают трудности при локации обычно пика.

Режим Нулевой режим

Стрелки и звуковые сигналы указывают, где находится кабель относительно оператора. Нулевой отклик отображается, когда локатор находится над кабелем. Назначение: Маркировка больших расстояний для одиночных сетей на участках с небольшим количеством коммуникаций. Звуковой отклик позволяет пользователям больше полагаться на звук, чем на изображение на экране.

GPS-модуль и запись данных

RD8100PTLMG оснащён функциями записи данных и GPS-координат, встроенный GPS-приёмник каждую секунду регистрирует все критически важные параметры прибора, включая положение по GPS и предупреждения во внутренней памяти. Система автоматической записи всегда активна. Её память позволяет сохранять эксплуатационные данные за 500 дней – исходя из расчёта 8 часов работы в день. Записи можно извлечь, используя приложение RD Manager, для анализа и контроля обследования. Данные по использованию локатора можно экспортировать в файлы различных форматов – например, KML для Карт Google для подтверждения, где и когда была выполнена работа.

eCert – дистанционная калибровка

Проверка и подтверждение калибровки локатора через Интернет, используя пакет программ RD Manager для ПК без возврата прибора в сервисный центр. В любом месте получайте подтверждение о том, что RD8100 готов к работе.

CALSafe – запись данных об использовании локатора

Выберите автоматическое применение графиков технического обслуживания или аренды посредством 30-дневного обратного отсчета до истечения срока действия сертификата калибровки.

На локатор RD8100 предоставляется 2-летняя гарантия после регистрации. Регистрация бесплатна и предоставляет доступ к обновлениям программного обеспечения и другим онлайн-функциям. Сертифицированный сервисный центр Пергам предоставляет полную техническую поддержку и обучение с учетом специфики вашей работы.

Видео: применение трассоискателей

Технические характеристики Трассоискатель RD8100PTLMG с генератором Tx-10

Технические характеристики

Локаторы RD8100

PXL

PXLG

PXLM

PDL

PDLG

PDLM

PDLMG

PTL

PTLG

PTLMG

Частоты локации

16

16

17

21

21

18

18

24

24

25

Режимы активной локации

5

5

5

5

5

5

5

5

5

5

Частоты маркера РЧ-коммуникаций

9

9

9

9

Комбинированный режим локации‡

Частоты зонда

4

4

4

4

4

4

4

4

4

4

Пассивные режимы

2

2

3

5

5

5

5

5

5

5

Встроенный GPS-приемник

Силовые фильтры

Запись данных по использованию

CALSafe™

4 кГц

4 кГц+
напр.тока

4 кГц+
напр.тока

4 кГц+
напр.тока

4 кГц+
напр.тока

4 кГц+
напр.тока

4 кГц+
напр.тока

4 кГц+
напр.тока

Направление тока

Поиск повреждений

Функция Depth in Power

Пассивный режим наведения

iLOC/RD Map

Литий-ионная батарея

2-летняя гарантия после регистрации*

Габариты

700х300х350 мм

‡ Синхронно находит маркерные шарики, кабели и трубы

Генераторы

Tx-1

Tx-5

Tx-5B

Tx-10

Tx-10B

Максимальная выходная мощность

1 Вт

5 Вт

5 Вт

10 Вт

10 Вт

Активные частоты

16

16

16

16

36

Частоты индукции

8

8

8

8

8

Частоты определения направления тока

6

14

Пульт дистанционного управления iLOC

Поиск повреждений

Относительная сила поля индукции

0,7

0,85

0,85

1

1

Режим Eco

Литий-ионная батарея

2-летняя гарантия после регистрации*

*Только локаторы и генераторы. Не включает в себя батарейные блоки и дополнительные принадлежности.
Другие описанные функции являются стандартными для локаторов RD8100 и генераторов Tx, если не указано иное.
✔ Есть, по умолчанию включено.
● Дополнительно (опция).
■ Есть, по умолчанию отключено.

Комплектация

  • Локатор RD8100PTLMG;
  • Генератор Tx-10;
  • Сумка для переноски;
  • Инструкция по эксплуатации на русском языке;
  • Штырь заземления;
  • Катушка с проводом для заземления;
  • Магнит для подключения генератора к металлическим трубам;
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил».
