Трассоискатель C.A.T4+ с генератором Genny4

Универсальный трассоискатель CAT4+ с генератором Genny4 и сумкой – обнаруживает и кабели и трубы
5
Артикул: 21650
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

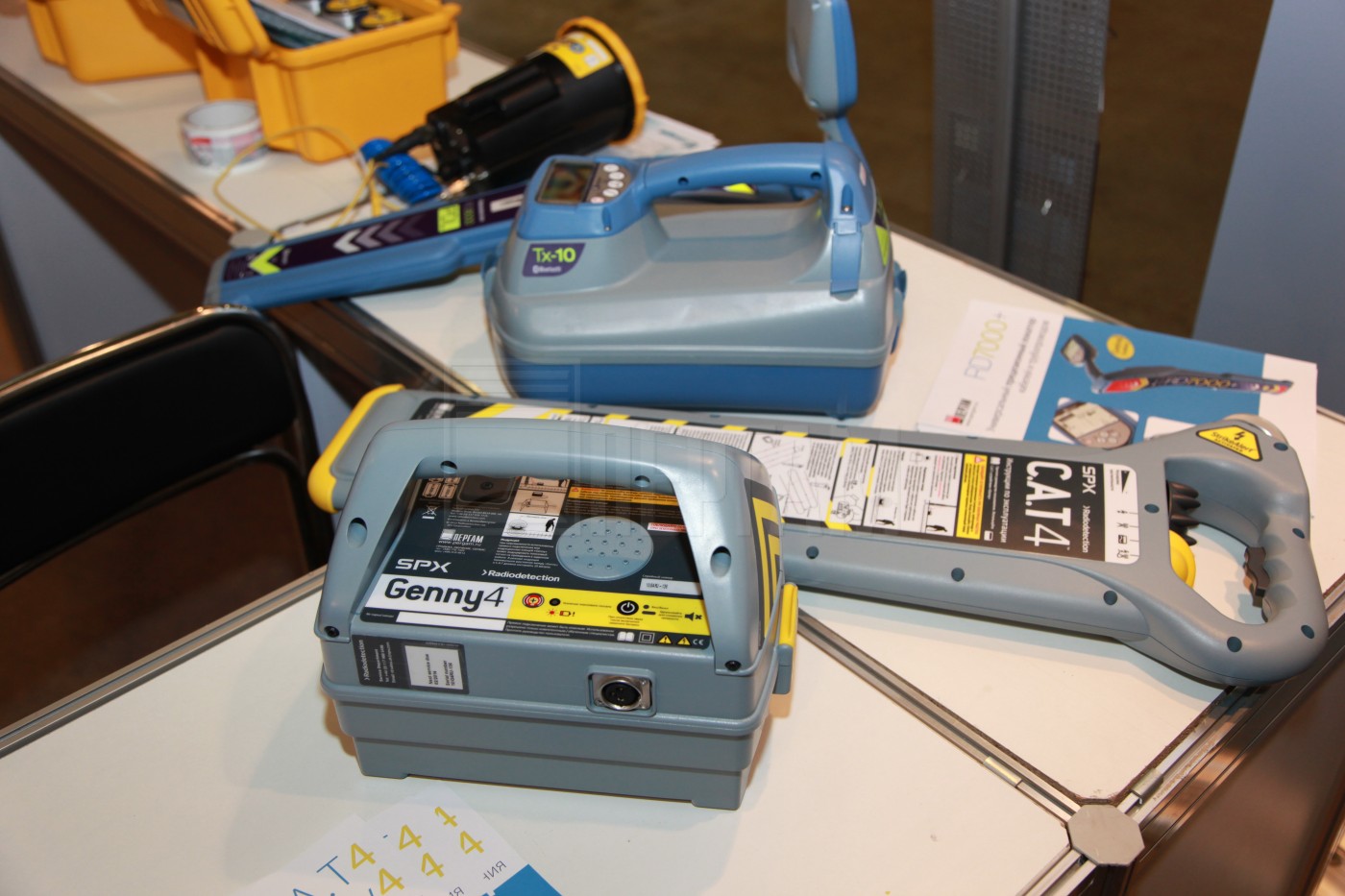

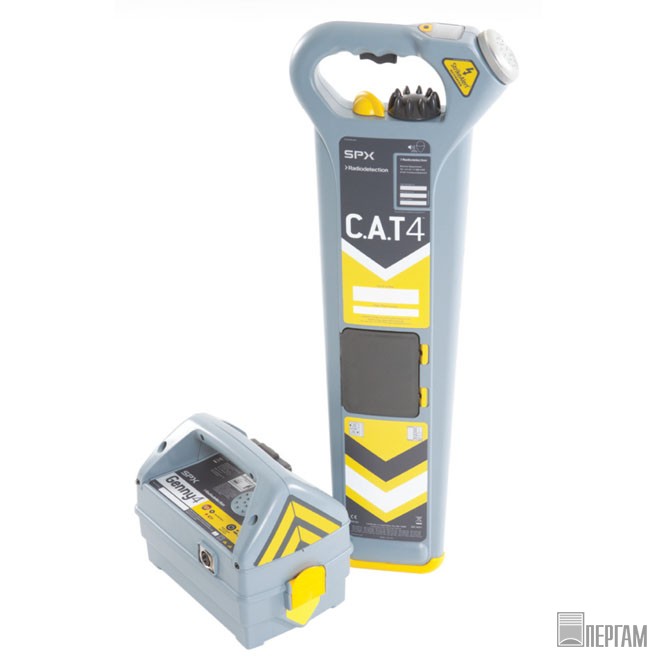

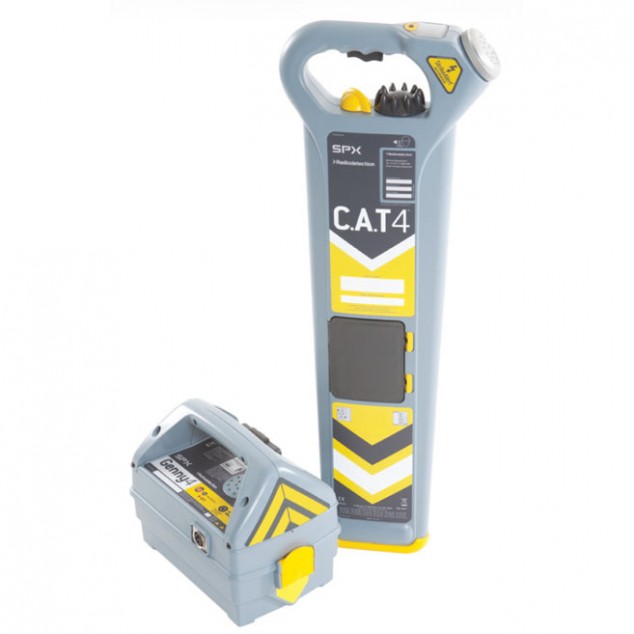

Трассоискатель CAT4+ с генератором Genny4
описание в pdf

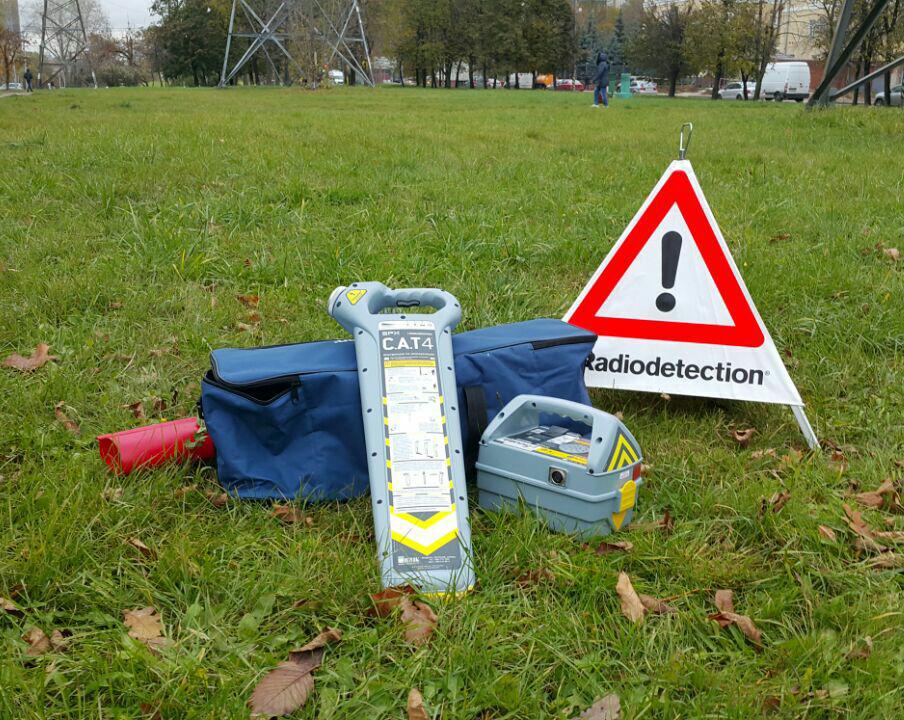

Трассопоисковый комплект С.A.T.4+&Genny4 с генератором, сумкой

Два инновационных прибора, разработанные с учетом пошагового расширения их возможностей при минимальном изменении практики контроля или требований к обучению. Предназначение: геодезическая разбивка трассы, поиск подземных коммуникаций. Цена этого трассоискателя — одна из самых доступных на рынке трассопоискового оборудования.

Детектировать больше и быстрее

Режим поиска Avoidance Mode™ локатора C.A.T4 позволяет оператору проверять зоны, предназначенные для вскрытия грунта на наличие сигналов промышленной частоты, а благодаря сигналам генератора Genny4 определять точное положение коммуникаций за один проход. Вертикальная столбчатая диаграмма "с отметкой максимального уровня" на данном проходе позволяет инженеру-геодезисту быстро распознать и нацелиться на определенный заглубленный проводник.

Генератор Genny4 обеспечивает одновременный вывод высококачественного двухчастотного сигнала. Параллельно с известным сигналом 33 кГц, предназначенным для общей локации, генератор Genny4 передает специализированную частоту для локации объектов небольшого диаметра. Для сложных мест локации функция усиления сигналов позволяет сигналам генератора зондировать дальше и глубже, и более легко наводить эти сигналы на коммуникации.

  • Локация кабелей малого диаметра
    Применение одновременной подачи двух частот и простых интуитивно понятных методов локации помогают пользователям CAT4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витой пары, линий передач кабельного ТВ, ответвления и уменьшить риск повреждения таких кабелей.

Функция защиты от динамической перегрузки локатора C.A.T4 автоматически отфильтровывает помехи высокого уровня, позволяя оператору работать даже в "электрически" шумных зонах, например, на подстанциях и под высоковольтными кабелями – не требуя при этом от оператора ввода каких-либо параметров.

Более высокий уровень безопасности работ по вскрытию грунта

Как критический инструмент безопасности, система C.A.T4 и Genny4 предоставляет большое число функций, предназначенных для обеспечения безопасности проведения этих работ и помощи при снижении риска повреждения коммуникаций неглубокого залегания.

Полная совместимость с предыдущими версиями

Рабочий интерфейс C.A.T4 и Genny4 остался привычным, как и тот, который был введен компанией Radiodetection в середине 80-х годов прошлого века, и полностью совместим с предыдущими версиями прибора. Например, все вспомогательные принадлежности генератора Genny3 совместимы с принадлежностями генератора Genny4.

Компания Radiodetection предоставляет полный спектр возможностей обучения операторов, менеджеров и инструкторов для помощи в использовании наилучших способов работы и поддержки обеспечения надежности и ответственности при локации кабелей и труб. Обращайтесь, пожалуйста, в местное представительство компании для получения более подробной информации.

Видео: как найти кабель уличного освещения при помощи CAT4

Защита от динамической перегрузки

Высокие уровни электрических помех, встречающиеся вокруг подстанций и вблизи высоковольтных линий, могут вызвать перегрузку чувствительной электроники. Функция защиты от динамической перегрузки автоматически отфильтровывает эти помехи, позволяя C.A.T4 выполнять локацию там, где другие устройства этого типа встречаются со значительными трудностями.

Привычный интерфейс

Минимальные требования к переподготовке для работы с новым поколением локаторов – сохранен классический внешний вид C.A.T.

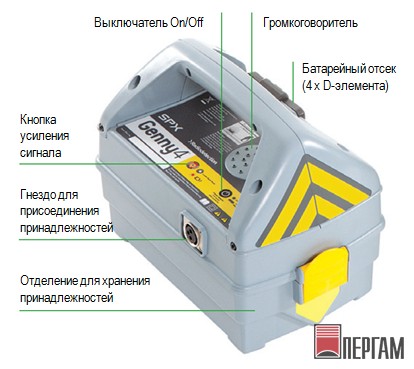

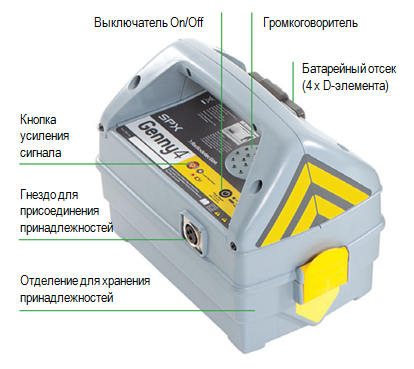

Генератор Genny4

Возможность локации на больших расстояниях и глубже, включая
отводы коммуникаций, благодаря усилению сигнала и применению одновременного двухчастотного выхода.

Локация кабелей малого диаметра

Применение одновременного двухчастотного выхода и простые, интуитивно понятные методы локации помогают пользователям C.A.T4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витая пара, линии передачи кабельного TV, ответвления и спуски, которые исторически сложно обнаруживать, и уменьшить риск повреждения таких кабелей.

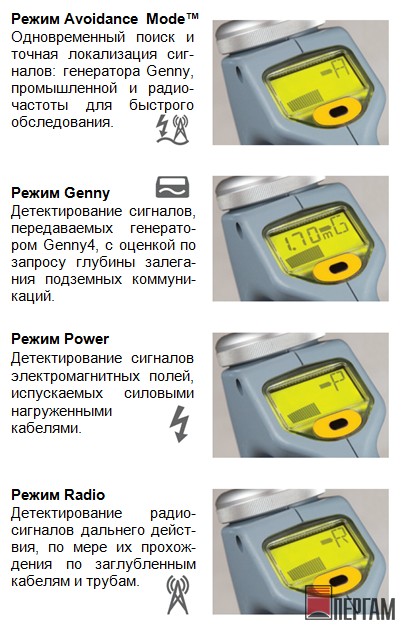

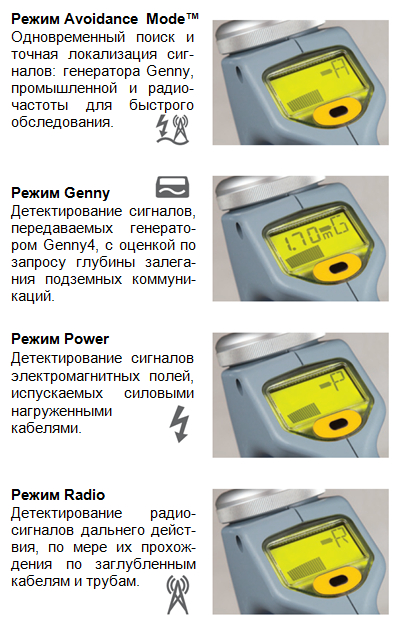

Режим обхода «Avoidance Mode™»

Этот режим ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny. Этот режим локатора C.A.T4 обеспечивает полностью контролируемый отклик, позволяя операторам быстро определять точное положение подземной линии и выполнять ее трассировку, практически, в любой зоне. Реальный звуковой сигнал позволяет операторам различать отдельные сигналы и коммуникации, обеспечивая максимальную скорость локации при сохранении безопасности.

Реальный звук

Звуковые сигналы, генерируемые C.A.T4, получаются из обнаруженных сигналов. Сигналы промышленной и радиочастоты, а также генератора Genny, могут быть легко различимы друг от друга и от фонового шума, помогая идентифицировать искомые линии коммуникации и различать близко расположенные коммуникации.

Функция усиления сигнала генератора Genny4

Одновременно с обычным режимом подачи сигнала промышленной частоты генератор Genny4 имеет функцию усиления сигнала (Signal Boost), которая позволяет увеличивать выходной сигнал до 10-ти раз, позволяя операторам обнаруживать коммуникации на большей глубине и расстоянии.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Комплект трассопоисковый Принадлежности генератора Genny4 предназначены для передачи сигналов локации по большинству типов инженерных коммуникаций, включая линии из не проводящего материала, например, пластиковые и керамические трубы. Эти принадлежности включают в себя следующее:

Сигнальные зажимы
Размещаются вокруг трубы или кабеля (диаметр до 220 мм) для подачи сигналов от генератора Genny4 в кабель или трубу без обесточивания кабеля или прерывания подачи среды в трубу.

Миниатюрный зонд-генератор (мышь)
Автономный сигнал-генератор, который может быть прикреплен к гибкому стержню для его проталкивания, позволяя детектировать и проводить трассировку неметаллических труб или каналов.

Адаптеры с кабелями и разъемами
Подача сигналов генератора Genny4 напрямую в системы распределения электроэнергии без предварительного отключения питания.

Система проталкивания FlexiTrace™
Гибкий стержень для проталкивания длиной 50 м с встроенным зондом, питание которого осуществляется от генератора Genny4, предназначен для трассировки неметаллических труб шириной до 15 мм.

Мощный неодимовый магнит
Простая процедура введения сигналов генератора Genny4 в заглубленные коммуникации через стальную или чугунную арматуру, например, через фонарные столбы, и даже через конструкции с покрытием с помощью нового двухчастотного режима генератора Genny4.

Видео

Технические характеристики Трассоискатель CAT4+ с генератором Genny4

Технические характеристики

Технические характеристики C.A.T4

Поиск кабелей одновременно
на двух частотах

Инновационная функция, предназначенная для локации кабелей
небольшого диаметра: телекоммуникационные типа витая пара, линии
передачи кабельного TV, ответвления и спуски.

Защита от динамической
перегрузки

Возможность продолжения работы в зашумленных зонах, где другие
локаторы испытывают большие трудности.

Комплексный режим поиска

Повышение скорости съемки путем одновременного использования для
поиска сигналов режимов Power и Radio, а также генератора Genny.

Предупреждение о
раскачивании локатора

Помогает корректному применению за счет предупреждения о том, что локатор CAT перемещают (качают) слишком быстро.

Программа C.A.T Manager

Приложение для PC, предназначенное  для обновления программы,
конфигурирования локатора C.A.T4s и извлечения данных, используя
простой и быстрый интерфейс – создание файла KML для просмотра в картах Google.

Индикатор сервиса и
функция CALSafe

Помогает управлению проведением работ, обеспечивая
предупредительный обратный отсчет от даты калибровки локатора и,
дополнительно, предотвращая возможность его использования.

Функция eCERT™ –
онлайн калибровка

Дополнительное расширение действия сертификата калибровки еще на один год, путем дистанционной проверки калибровки.

Технические характеристики локатора C.A.t4

Глубина локации (м)

Режим

Диапазон частот

Чувствительность при 1 м

Хорошие условия

Плохие условия

Сигналы
промышленной
частоты (P)

50 Гц

3 мА

3

2

Радиосигналы (R)

15 кГц – 30 кГц

25 mА

2

1

Сигналы Genny4 (G)

32.768 кГц ±20 Гц 131.072 кГц ±20 Гц

5 mА

4

2

Комплексный режим Avoidance (R)

P+R+G,
как указано выше

Как указано выше

4

2

Динамический диапазон

120 дБ при 10 Гц

Защита от динамической перегрузки

40 дБ при 50 Гц (автоматическая)

Точность локации

± 10 % от глубины

Точность определения глубины
(при неискаженном сигнале и отсутствии помех)

Режим Line (линия): 5%, от 0,1 м до 3 м
Режим Sonde (зонд-генератор): 5%, от 0,1 м до 7 м

Рабочая температура

От -20°C до +50°C

Температура хранения

От -20°C до +70°C

Уровень защиты от воздействия окружающей среды

IP54

Интерфейс данных

USB 2.0

Рекомендованный интервал обслуживания

1 год

Гарантия

12 месяцев с момента приобретения

Габариты (размер коробки)

750х300х300 мм

Предупреждение об окончании действия калибровки

Обратный отсчет за 31 день до окончания

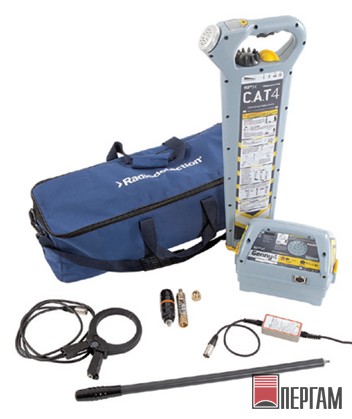

Состав стандартного комплекта трассоискателя CAT4 + Genny4:

  • Локатор CAT4;
  • Генератор;
  • Сумка для переноски;
  • Инструкция по эксплуатации на русском языке;

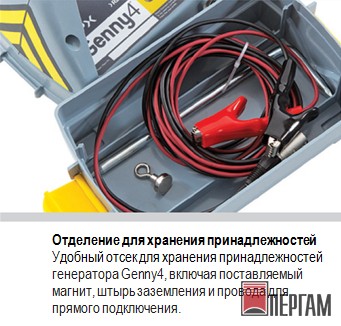

  • Штырь заземления;

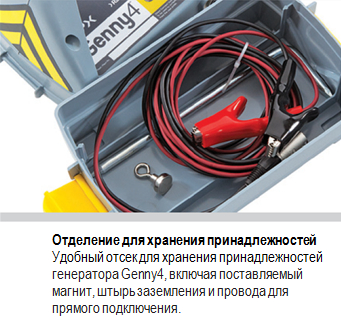

  • Неодимовый магнит для прямого контакта;
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил».

Отзывы Трассоискатель CAT4+ с генератором Genny4

Пока нет отзывов.

Обсуждение Трассоискатель CAT4+ с генератором Genny4

Здравствуйте, хотел бы узнать по поводу трассоискателя CAT4+ c генератором, цена, доставка, чье производство. Есть ли гарантия, сервисный центр. Мы находимся в г. Южно-Сахалинск. Спасибо

Константин    15.07.2019
ответить
Дмитрий Комиссаров

Производство – Radiodetection (Англия), доставка за наш счет, цена согласно сайту, гарантия – 1 год, сертифицированный сервисный центр в г.Москва.

Дмитрий Комиссаров, Пергам    15.07.2019
ответить

День добрый. Интересует возможность совместного использования «Трассопоисковый комплект №1» и «Трассоискатель CAT4+&Genny4»? И какая стоимость?

Алексей    27.06.2018
ответить
Степан Бондарев

Комплекты состоят из трассоискателей и дополнительных источников индивидуального сигнала. Вы можете легко использовать и зонд и трассирующий сверхгибкий стержень для обнаружения. Для того чтобы зонд работал с вашим локатором, убедитесь в наличии одинаковых частот и режима зонд!

Степан Бондарев, Пергам    27.06.2018
ответить

Здравствуйте. Нужен универсальный прибор для обнаружения водопроводных полиэтиленовых труб под землей до 4 метров, а также поиск утечек воды неметаллических труб. Посоветуйте.

Максим    16.03.2018
ответить
Степан Бондарев

Этот трассоискатель не способен обнаружить неметаллические коммуникаций, для этих целей подойдут георадары, например, RD1000 или RD1500. Местонахождение коммуникации видно сразу на мониторе. Георадар можно двигать вдоль коммуникации. Во время движения георадара на дисплее отображаются все неоднородности под землёй.

Для обнаружения прорывов и утечек есть специальные приборы - течеискатели.

Степан Бондарев, Пергам    19.03.2018
ответить
Добрый день.
Есть необходимость в работе с трассоискателем на трубопроводе.
Можно ли взять в аренду Ваш трассоискатель и какую модель Вы можете посоветовать? Если да, то - цена вопроса?
Дмитрий    14.11.2017
ответить
Дмитрий Комиссаров
К сожалению, трассоискатели в аренду не сдаём.
Дмитрий Комиссаров, Пергам    14.11.2017
ответить
Что означает "+" в названии "Трассоискатель CAT4+"? в чем отличие от CAT4
Андрей    26.10.2017
ответить
Дмитрий Комиссаров
Знак + в названии модели означает наличие в локаторе C.A.T4+ функции измерения глубины. С полным списком аббревиатур можете ознакомиться на странице вопросов и ответов по трассоискателям.
Дмитрий Комиссаров, Пергам    26.10.2017
ответить
Здравствуйте подскажите какой недорогой универсальный трассоискатель нужен для работы в области инженерных изысканий
Альберт    04.10.2017
ответить
Константин Ткачёв
Для технически правильного подбора трассоискателя будет лучше обратиться к специалистам по телефону: +7 (495) 775-75-25, доб. 133
Напишите здесь или позвоните и уточните, какие именно задачи должен решать необходимый Вам трассоискатель. Какие виды коммуникаций он должен находить (кабели, трубопроводы, пластиковые коммуникации), нужна ли функция определения дефектов изоляции. Какая максимальная глубина поиска.
Константин Ткачёв, Пергам    05.10.2017
ответить
Здравствуйте!
Подойдет ли генератор Radiodetection genny 3 к локатору Radiodetection RD4000? ведь у обоих есть частота 33кГц.
Александр    03.05.2017
ответить
Степан Бондарев
Александр, добрый день!
Все частоты трассопоисковых систем Radiodetection унифицированы. Да, Вы можете воспользоваться генератором Genny3 и работать с локатором RD4000 при условии, что модификация будет иметь частоту 33кГц.
Степан Бондарев, Пергам    04.05.2017
ответить
Что такое eCert? Обязательно ли делать калибровку ежегодно? По окончании даты калибровки с КАТ 4+ можно будет работать либо необходимо делать новую? Сколько стоит ее сделать? Можно ли ее сделать удаленно, либо трасик обязательно везти в СЦ? Нормальной инструкции на русском языке по CAT_Manager нет?
Алексей    16.03.2017
ответить
Степан Бондарев
eCert – подтверждение работоспособности прибора и соответствие заводским настройкам. Калибровка не является обязательной. По окончании годового межсервисного интервала прибор будет не активен, если в настройках активирована функция eCal. Нужно завести RD учетную запись и пополнить калибровочный счет. В СЦ так же можно будет провести эту операцию.
Степан Бондарев, Пергам    16.03.2017
ответить
Чем отличается трассоискатель cat4 от RD2000?
ЧТО ЛУЧШЕ?
Адель    30.05.2016
ответить
Степан Бондарев
Cat4 - это простой кабелетрассоискатель для обнаружения коммуникаций, часто применяется среди строительных компаний, работающих на объектах с большими объёмами экскаваторных работ.

RD2000 - это трассоискатель способный трассировать кабельные линии на большие расстоянии, за счет набора из 3-х активных частот. Модификация RD2000CPS помимо всего прочего обладает пассивным поиском нефте/газо-проводов по сигналу станции катодной защиты. Прибор популярен среди городских газовых служб. В зависимости от направления Ваших задач мы поможем подобрать нужную модель.
Степан Бондарев, Пергам    30.05.2016
ответить
прибор приобретен в ваше фирме. C.A.T 4+/ серийный№ 10/С4RU31-789. Осваиваю. возникли вопросы с определением глубины залегания обьекта. в инструкции написано:нажмите и отпустите кнопку поиска глубины. делаю так-что-то похоже. Но сомнения в том-что при нажатии кнопки-на дисплее высвечивается циферблат с бегущей стрелкой. и если ждать нажав кнопку-до того когда таймер отсчитает время-после чего дается ответ глубины. но в даном случае -показания совсем не соответствуют действительности. я знаю что у меня труба тут лежит на 1.3-1.4 метра глубины. а в описанном случае-на дисплее показывает 5.4м. Как все-таки мерить глубину-обращать снимание на таймер? или быстрым нажатием кнопки?
Cергей    21.05.2016
ответить
Степан Бондарев
При использовании генератора в индукционном режиме(бесконтактно), следует отойти от места его установки примерно на 10м. Далее, определив точно ось коммуникации по максимальному уровню сигнала, однократно нажмите кнопку определения глубины. Выполнив эти шаги, Вы получите точные показания глубины залегания коммуникации. Если будут ещё вопросы, обращайтесь, всегда рад помочь.
Степан Бондарев, Пергам    23.05.2016
ответить
