Тепловизор Infratec ImageIR

Профессиональный научно исследовательский тепловизор
Артикул: 22452
Цена по запросу
Поставляется в минимальные сроки

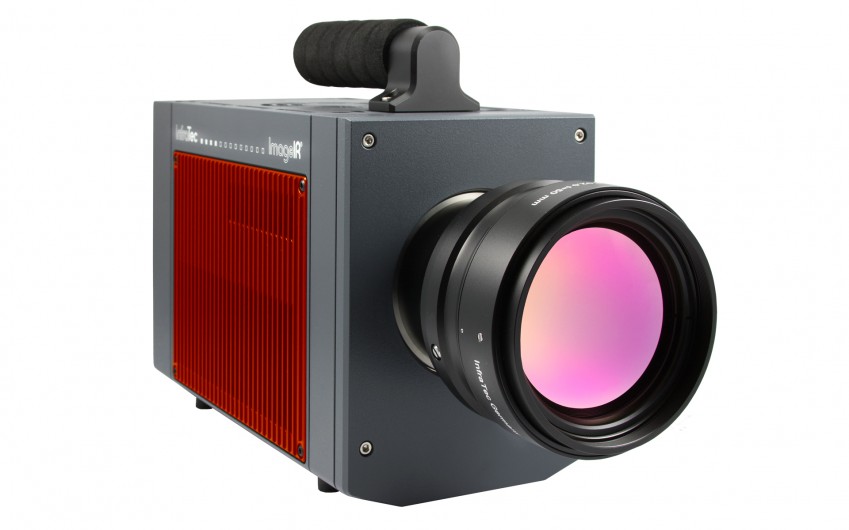

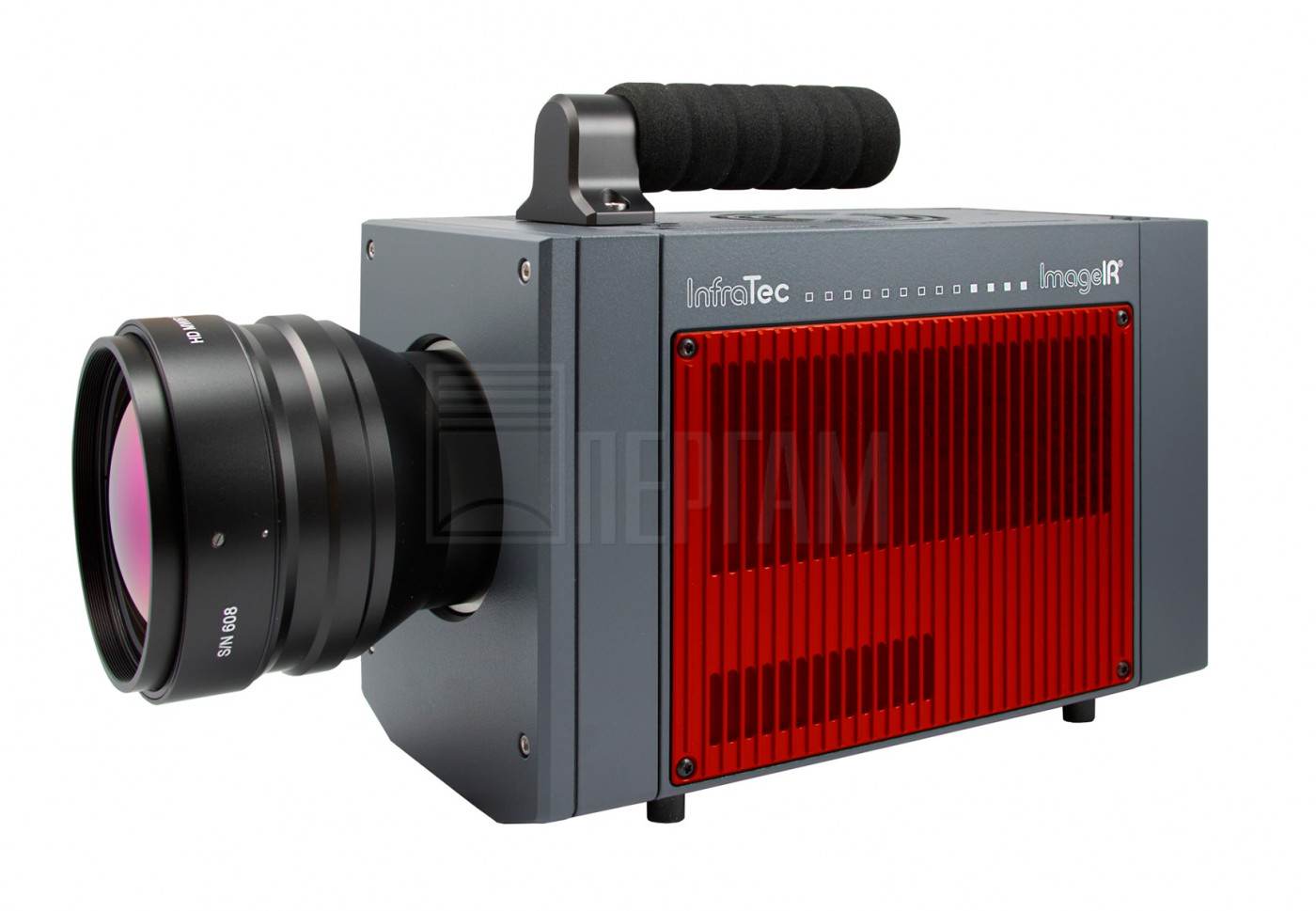

Infratec ImageIR
описание в pdf

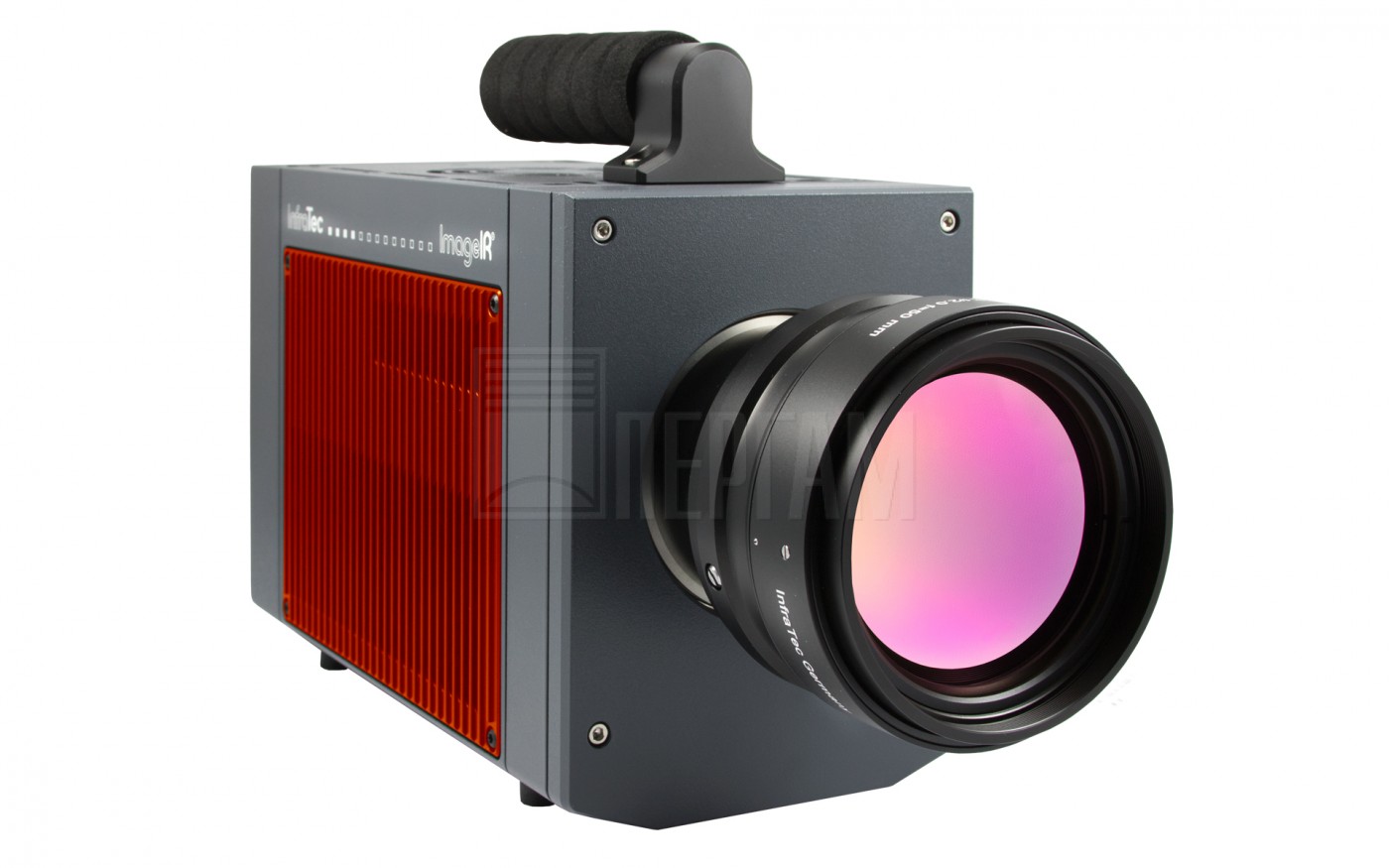

Профессиональная система ImageIR

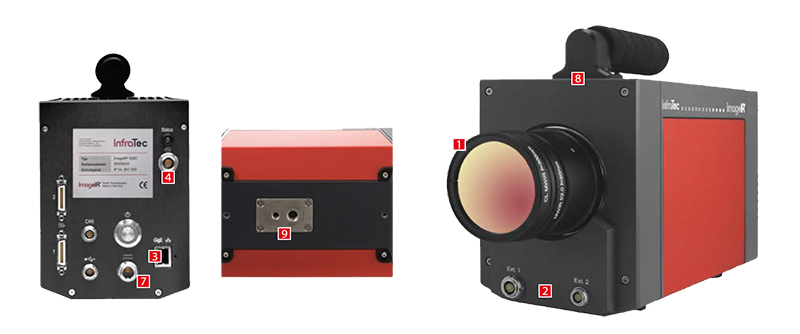

  1. Оптика Широкий спектр высококлассной прецизионной оптики, которая оптимизирована для различных задач и спектральных диапазонов, обеспечивает возможность адаптации геометрии изображения практически к любым условиям измерений.

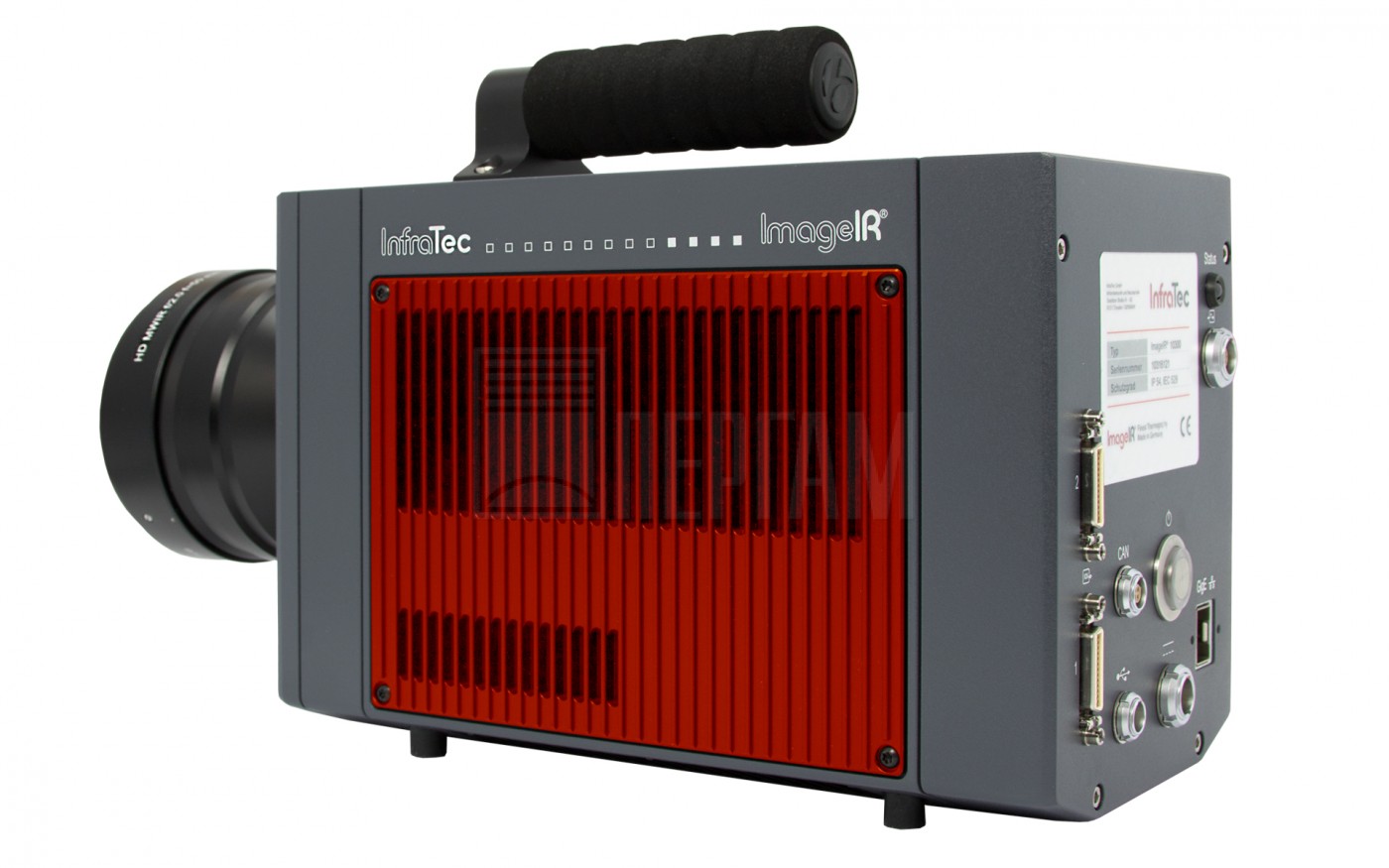

  2. Порты/разъемы Различные порты и разъемы расположены на передней и задней панелях ImageIR®. Передняя часть оборудована портами для подключения внешних сенсоров, а также объективов с моторизованной фокусировкой и трансфокаторами. С задней стороны ImageIR® расположены разъемы для интерфейса 10 GigE/GigE, соответственно, интерфейса данных CAMLink/DualCAMLink, для подключения к триггеру и CAN-Bus-RS232, и USB-разъем.

  3. Интерфейс 10 GigE Интерфейс 10 GigE позволяет очень надежно осуществлять высокоскоростную передачу данных в промышленных условиях независимо от возможных электромагнитных помех за счет оптоволоконного кабеля. Он также может работать на очень больших расстояниях, а скорость передачи данных в 10 раз выше по сравнению с обычными интерфейсами GigE.

  4. Интерфейс триггера и обработки данных Камеры серии ImageIR® оборудованы фотонным ИК-детектором с одновременным считыванием сигнала со всех элементов и встроенным интерфейсом триггерного управления съемкой, который обеспечивает переключение с высокой точностью и воспроизводимостью. Два соответствующих входа и выхода используются для управления камерой или генерации сигналов управления для внешних устройств. Сигнал с этих двух каналов может регистрироваться синхронно и записываться одновременно с тепловыми изображениями. Дополнительные цифровые и аналоговые входы и выходы доступны при использовании интерфейса программы обработки данных IRBIS® 3. Кроме того, вместе с тепловыми изображениями может быть сохранена дополнительная информация и привязка к сигналу точного времени по стандарту IRIG-B.

  5. Детектор ИК излучения Для каждой конкретной практической задачи могут быть использованы современные, высокоэффективные фотонные детекторы различных форматов и спектральных диапазонов, изготовленные из разных материалов.

  6. Долговечный охладитель Стирлинга Высококачественные охладители Стирлинга, которые используются в тепловизорах серии ImageIR®, обеспечивают быстрое охлаждение, а также длительную работу без вибрации и не нуждаются в техническом обслуживании. Срок службы таких охладителей последнего поколения может достигать 10000 часов.

  7. Электропитание Питание камеры осуществляется от внешнего широкодиапазонного адаптера. В зависимости от комплектации адаптер питания обеспечивает подачу в ImageIR® одного или нескольких напряжений постоянного тока; также возможна работа камеры от внешних аккумуляторных батарей.

  8. Корпус камеры с ручкой Корпус камеры пригоден для эксплуатации в промышленных
    условиях и выполнен из высокопрочных алюминиевых сплавов. Сверху корпуса установлена ручка для удобства переноски камеры. Корпус камеры очень компактный, и он хорошо защищает сенсорную систему и все другие электронные компоненты, находящие внутри камеры.

  9. Гнездо для штатива Унифицированное гнездо для штатива позволяет устанавливать камеру на различные штативы или опорно-поворотные устройства как для непрерывной работы в случае интегрирования в технологический процесс, так и для применения в лабораторных условиях. Благодаря его дополнительным местам соединений, камера ImageIR® также может быть встроена в автоматическую систему контроля.

Новое измерение профессиональной термографии

Профессиональные тепловизоры серии ImageIR® компании InfraTec отличаются своими превосходными метрологическими характеристиками, компактностью и универсальностью. ImageIR® – это идеальное решение для пользователей, которым необходим высокоскоростной и универсальный тепловизор с исключительно высокой чувствительностью, точностью и разрешающей способностью.

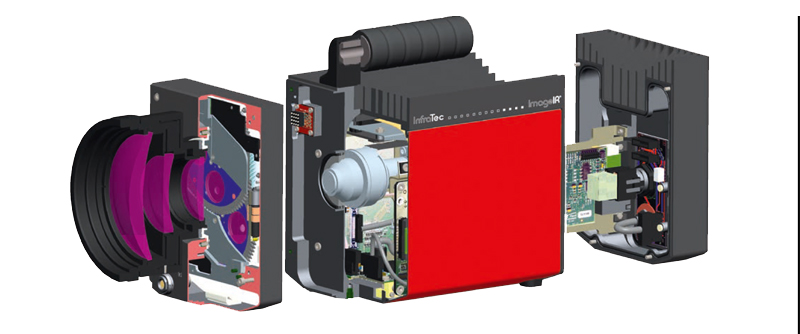

Модульный принцип построения конструкции этих камер позволяет легко адаптировать конфигурацию отдельной системы и ее технические характеристики к конкретной задаче. Также особенностью серии ImageIR является термоизоляция Модуля 1 от остальных, что позволяет получить более стабильную температуру оптического блока и высочайшую точность измерений.

Модуль 1

  • Разъем объектива
  • Контроллер оптомеханики
  • Обтюратор с фильтрами
  • Обтюратор с диафрагмами
  • Шторка
  • Мотор автофокусировки

Модуль 2

  • IDCA (детектор + охладитель)
  • Обработка данных
  • Контроллер камеры, детектора, датчика температуры
  • Электропитание

Модуль 3

  • 10 GigE *, GigE, CAMLink
  • USB, RS232
  • CAN-Bus*
  • Разъем для подключения к триггеру
  • Выключатель питания on/off
  • DC-IN – вход постоянного тока

Дополнительные принадлежности

Целый ряд дополнительных принадлежностей и, таким образом, возможность быстро находить решения, специфические для пользователя, обеспечивают оптимальную реализацию для каждой конкретной задачи измерения. В комплект ImageIR®
входит следующий расширенный спектр дополнительных принадлежностей:

  • Прочный, герметичный кейс с проушинами под замок.
  • Кабели, адаптеры, специальный штатив.
  • Пакеты различных программ.
  • Установочный диск и руководство по эксплуатации.
  • Съемные объективы для ручной и моторизованной фокусировки
  • Устройство нагрева (лампа, индукция) и контроллер для активной термографии
  • Крышки объективов и монтажная арматура

Преимущества

  • Лучшее температурное разрешение
  • Высокая частота кадров
  • Модульная конструкция дает возможность построения
  • индивидуальной конфигурации системы
  • Долговечный охладитель Стирлинга, обеспечивающий
  • возможность непрерывной эксплуатации
  • Прочный и легкий металлический корпус
  • Прецизионное триггерное управление с высокой
  • воспроизводимостью переключений
  • Полный спектр необходимой оптики

ImageIR – решение сложных задач измерения и детектирования

ImageIR® – это серия профессиональных камер, которые были специально разработаны для решения сложных задач измерения и мониторинга тепловых процессов. Они устанавливают самый высокий стандарт для такого типа приборов, благодаря их исключительным техническим характеристикам.

Основные области применения

  • Авиация и космонавтика
  • Автомобильная промышленность и машиностроение
  • Лазерная техника и сварка
  • Электроника/микроэлектроника, испытания в сборе
  • Производство стали, стекла и пластмасс
  • НИОКР
  • Неразрушающий контроль материалов (NDT)
  • Обеспечение качества соединений и обнаружение раковин

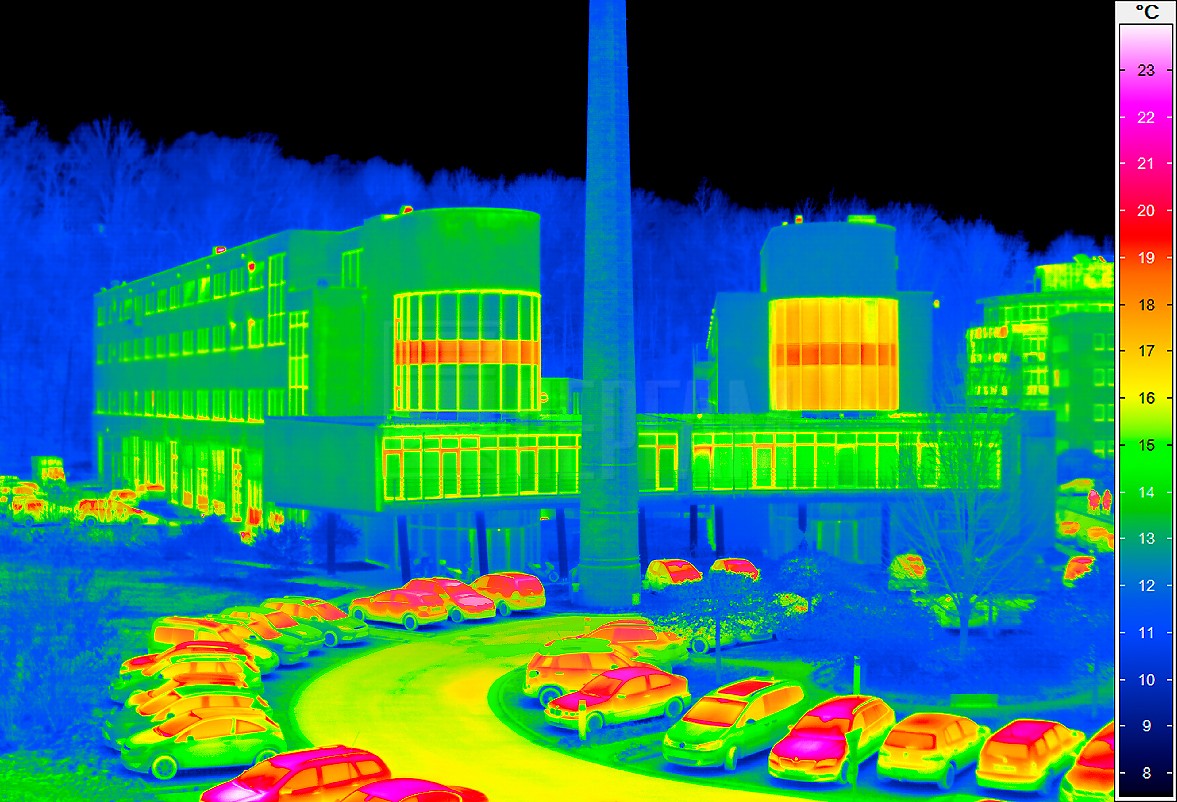

  • Охрана объектов
  • Медицина

Спектральная термография
Спектральный диапазон камер оптимизирован для измерений, соответствующих спектральным характеристикам исследуемых материалов. Предпочтительная система для спектральной
термографии – это тепловизор ImageIR®, работающий в средневолновом ИК диапазоне 2 ... 5 мкм, так как полосы избирательного поглощения большинства технически важных материалов лежат в этом диапазоне, например, стекла, пластмасс и газов. Тепловизор оборудован моторизованными обтюраторами с различными фильтрами и диафрагмами с возможностью выбора пяти положений, что позволяет вводить различные спектральные фильтры в оптический тракт детектора.

Активная термография
Благодаря исключительно высокой температурной чувствительности, большой частоте кадров и режиму моментальной съемки считывающей электроники детектора, который обеспечивает мгновенное переключение, и, таким образом, максимальную стабильность фазовой синхронизации с внешними системами – тепловизор ImageIR® прекрасно подходит для активной и
синхронной термографии. Программное обеспечение (ПО) IRBIS® 3 active предлагает для этой цели несколько различных процедур анализа. Выбор алгоритма зависит от характеристик материала, геометрии и типа определяемых дефектов.

Высокоскоростная термография
Тепловизор ImageIR® может работать максимально высокой частотой кадров в полноэкранном режиме и в форматах подо-кон. Это позволяет легко измерять температуру быстротекущих
процессов и движущихся объектов. Для измерения температуры объектов, вращающихся с большой скоростью, например
тормозных дисков, камера имеет режим линейного сканирования с частотой до 25 кГц.

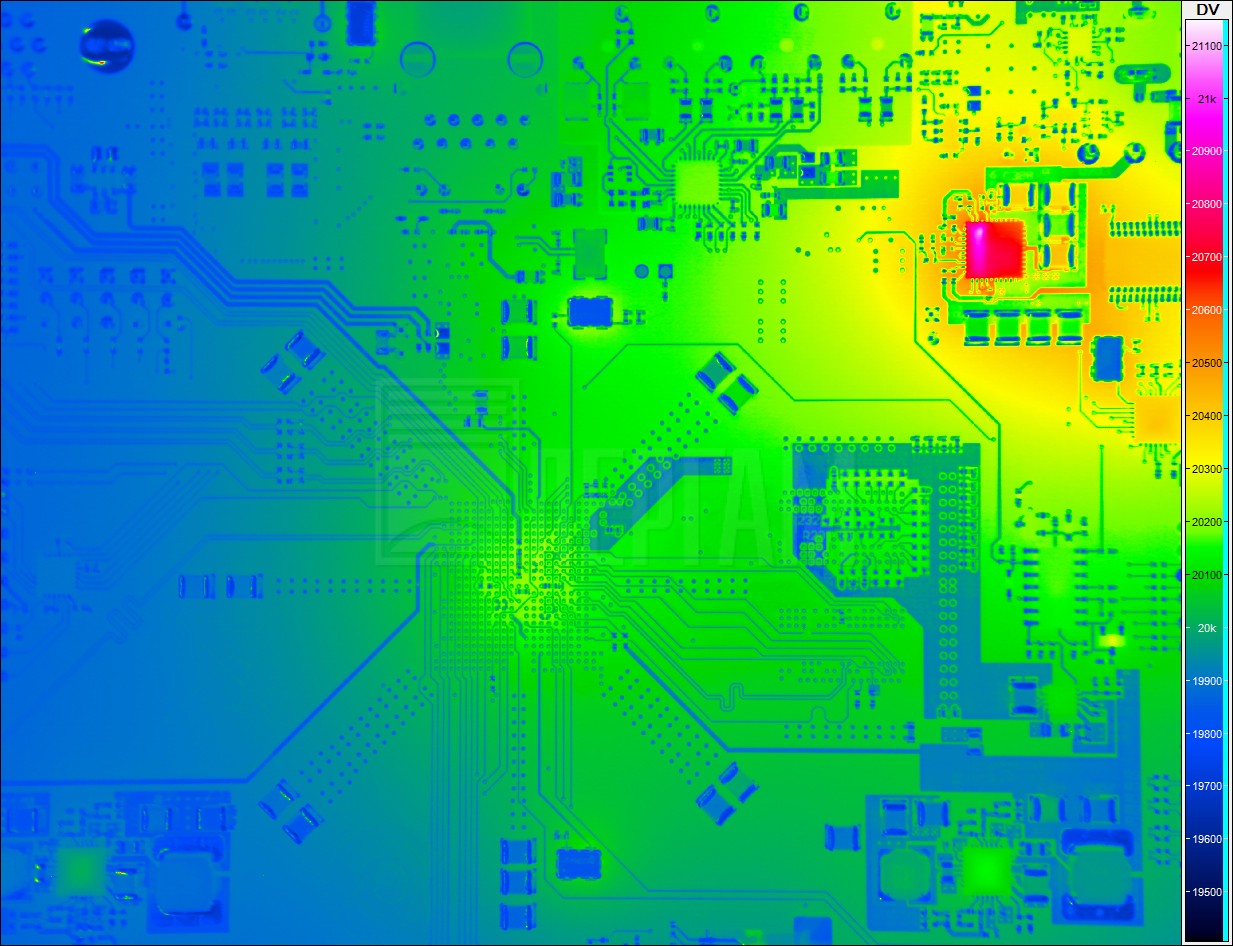

Микротермография
Микротермография позволяет анализировать мельчайшие структуры размером в несколько микрон – в случае необходимости даже с расстояния 30 см. Различные микроскопические
объективы, которые позволяют визуализировать мельчайшие детали с разрешением 2 мкм/пиксель для измерения температуры отдельных элементов и узлов в сборе.

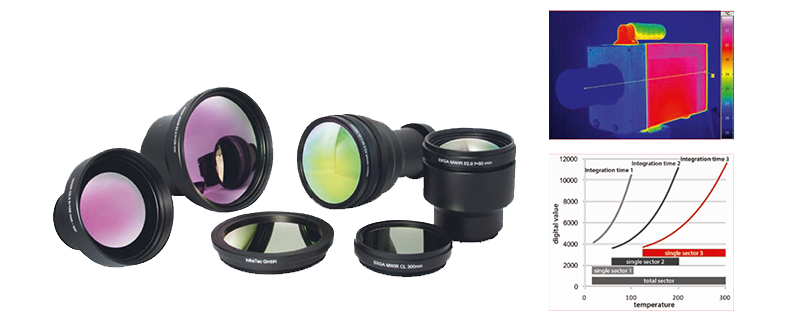

Объективы тепловизора

Инновационные решения

Конструкция оптики
Инфракрасные объективы – это одни из наиболее важных компонентов тепловизоров ImageIR®. Их оптические параметры выбираются исходя из требований к функциональности, качеству и удобству применения. Правильно подобранные материалы, прозрачные для ИК излучения, и высококачественное просветляющее покрытие оптики позволяют оптимизировать характеристики объективов для различных спектральных диапазонов, и, таким образом, получить наилучшие коэффициенты пропускания во всем рабочем диапазоне длин волн. Дополнительные корректирующие линзы сводят к минимуму искажения и обеспечивают исключительно высокое качество изображения.

Отдельные обтюраторы для фильтров и диафрагм
Комбинация раздельных обтюраторов для фильтров и диа-фрагм, имеющих до пяти свободных положений (комбинация 25) – необходимое
условие для универсального применения ImageIR® в различных практических задачах с высокотемпературными объектами или в случае спектральной термографии. Влияние помех предотвращается путем ослабления сигнала путем выбора диафрагмы или за счет выбора
комбинации спектральных фильтров и диафрагм.
Прецизионная калибровка и термоизолированная оптика
Специально разработанный компанией InfraTec алгоритм калибровки термографических систем
компенсирует колебания температуры окружающей среды за счет использования зависимости сигнала от внешней температуры. Это также обеспечивает высокую воспроизводимость результатов измерений, а также оптимальное поведение системы после включения. Высокая однородность изображения и точность измерений с погрешностью 1 % достигается за счет термоизолированного оптического модуля.
Многооконный режим
ImageIR® может использоваться в полноэкранном, половина кадра, четверть кадра и строчно-кадровом режиме. Используя системное ПО
камеры, можно настраивать соответствующий режим подокон. Путем щелчка и перетаскивания форматы изображений могут быть установлены быстрым и простым способом. При этом может быть достигнута частота кадров 25000 Гц.
Моторизированная фокусировка всех объективов тепловизоров ImageIR®
Все стандартные сменные объективы тепловизоров ImageIR® могут быть оборудованы моторизованной фокусировкой, управление которой осуществляется программой IRBIS. Это дает возможность осуществлять дистанционную, точную и быструю фокусировку без непосредственного контакта с камерой. Кроме того, функция автофокусировки обеспечивает надежную работу даже при низкой контрастности изображений.
Функция установки времени интегрирования (MIT)
Функция MIT обеспечивает более высокую
динамику и ширину температурных диапазонов путем использования различных значений времени интегрирования. В то время как обычные алгоритмы позволяют устанавливать диапазон измерений только с одним значением времени интегрирования, функция MIT реализует множество точно установленных величин времени интегрирования для одного диапазона измерения, таким образом, расширяя диапазон измерения и отображения. Благодаря этому, температура объектов с высоким температурным градиентом может быть измерена в пределах одного диапазона измерения без перенастройки диапазона или изменения температурного разрешения.

ПО IRBIS 3 для управления камерой и анализа данных

Программное обеспечение семейства IRBIS® 3, разработанное компанией InfraTec, входит в комплект тепловизоров серии ImageIR®. С его помощью могут быть реализованы профессиональные решения для самых разных задач и областей применения в соответствии с требованиями заказчика. Удобное профессиональное программное обеспечение семейства IRBIS® 3 предлагает широкий спектр инструментов для анализа и
обработки термографических изображений. Помимо ряда уже имеющихся моделей для коррекции величины коэффициента излучения и компенсации ИК излучения, отражаемого объектами, редактора макросов и редактора для монтажа термограмм, мы предлагаем модуль для активной термографии.

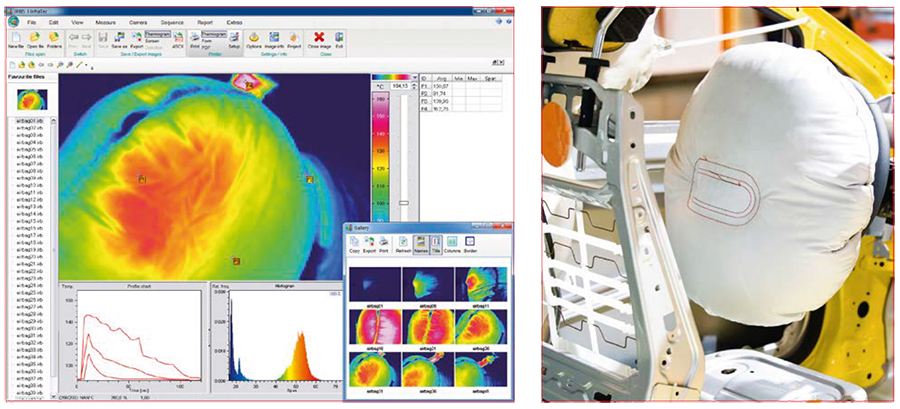

Программы IRBIS® 3 online / IRBIS® 3 process

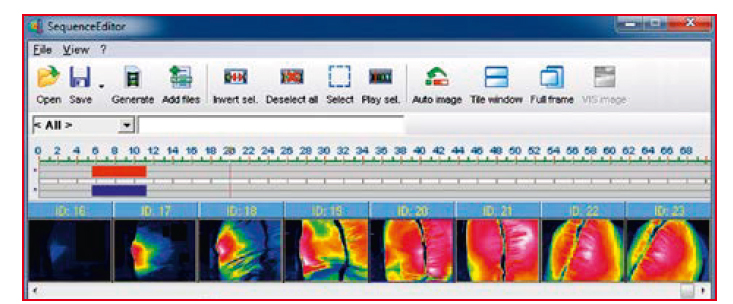

Удобное ПО для управления, получения и высокоскоростной регистрации термографических изображений и данных
позволяет настраивать запуск тепловизионной съемки по
времени или действию, а также осуществлять управление
процессами по температуре с помощью цифровых или аналоговых входов и выходов.


Программа IRBIS® 3 active
Специальная программа для неразрушающего контроля позволяет производить анализ термограмм с помощью алгоритмов активной термографии – "коэффициентный", "фазово-импульсный" "метод синхронизации". Все эти алгоритмы работают независимо от уровня излучающей способности.

Комплект разработчика ПО (SDK)
Этот SDK обеспечивает простое управление интеграцией ImageIR® в существующие программные модули пользователя. Он поддерживает несколько языков программирования и предоставляет дополнительные возможности работы с программами Matlab и Labview.

Технические характеристики Infratec ImageIR

Технические характеристики

Модель

ImageIR ® 5300

ImageIR ® 5800

ImageIR ® 8300
ImageIR
® 8300 hp

ImageIR ® 8800

ImageIR ® 9300

ImageIR ® 10300

Спектральный диапазон

(2.0 ... 5.7) мкм

(8.0 ... 9.3) мкм

(2.0 ... 5.7) мкм

(8.0 ... 10.2) мкм

(2.0 ... 5.7) мкм

(3.7 ... 4.9) мкм

Шаг пикселя

30 мкм

30 мкм

15 мкм

16 мкм

15 мкм

10 мкм

Детектор

MCT или InSb

MCT или QWIP

MCT или InSb

MCT

InSb

InSb

Формат детектора (ИК элементы)

(320 x 256)

(320 x 256)

(640 x 512)

(640 x 512)

(1280 x 1024)

(1920 x 1536)

Режим считывания детектора

ITR

ITR

ITR/IWR

ITR

ITR/IWR

ITR/IWR

Охлаждение детектора

Охладитель Стирлинга

Диапазон измерения температуры

(-40 ... 1500) °C (доп. до 3000 °C)

(-40 ... 600) °C (доп. до 1500 °C)

(-40 ... 1500) °C (доп. до 3000 °C)

(-10 ... 300) °C (доп. до 1500 °C)

(-40 ... 1500) °C (доп. до 2000 °C)

(-40 ... 1500) °C (доп. до 2000 °C)

Погрешность измерения

± 1 °C или ± 1 %

Температурное разрешение при 30 °C

0.015 K

0.025 K

0.02 K

0.035 K

0.025 K

0.03 K

Частота кадров (режим:
полноэкранный/половина экрана/ четверть экрана/субкадр) *

До 450 / 1500 /
4500 / 25000
Гц

До 250 / 900 /
4500 /
10000 Гц

До 117 / 420 /
1100 / 2500
Гц
До 355 / 670 /
1200 / 5000 Гц

До 100 / 350 /
1000 / 8000
Гц

До 106 / 200 /
390 / 3200 Гц

100 Гц / в процессе разработки

Оконный режим

Да

Фокусировка

Ручная или моторизированная в зависимости от выбранного объектива

Динамический диапазон

От 13 до 16 бит в зависимости от модели и выбранной частоты кадров

Время интегрирования

(1 ... 20000) мкс
с шагом до 1 мкс

(1 ... 20000) мкс
с шагом до 1 мкс

(0.6 ... 20000) мкс
с шагом до 1 мкс

(1 ... 200) мкс
с шагом до 1 мкс

(0.5 ... 18000) мкс
с шагом до 1 мкс

(0.5 ... 18000) мкс
с шагом до 1 мкс

Обтюратор с фильтрами *

До 5 положений

До 5 положений

До 5 положений

Колесо Пельтье

До 5 положений

До 5 положений

Обтюратор с диафрагмами *

До 5 положений

Нет

До 5 положений

Нет

До 5 положений

До 5 положений

Функция MTI *

Да

Интерфейсы

GigE, CAMLink*, USB

GigE, CAMLink*, USB

GigE, CAMLink*, USB / GigE, 10 GigE*, USB,
2 × CAMLink*, HDMI*

GigE, CAMLink*, USB

GigE, 10 GigE*,
2 × CAMLink*,
USB, HDMI*

GigE, 10 GigE*,
2 × CAMLink*,
HDMI*

Триггер

2 входа / 2 выхода, TTL

Аналоговые сигналы *, IRIG B *

1 вход, нет

1 вход, да

1 вход / 2 выхода, да

1 вход / 2 выхода, да

1 вход / 2 выхода, да

1 вход / 2 выхода, да

Адаптер для штатива

1/4 и 3/8 дюйма, резьба как фотоштатива, 2 × M5

Температура хранения

(-40 ... 70) °C

Рабочая температура

(-20 ... 50) °C

Степень защиты

IP54, IEC 529

Размеры, мм

(244 × 120 × 160)

(250 × 123 × 160)

(244 × 120 × 160)

(250 × 123 × 160)

(244 × 130 × 160)

(240 х 120 х 160)

Масса

3.3 кг

3.5 кг

3.3 кг

4.0 кг

4.0 кг

4,7 кг

Модель

ImageIR ® 5300

ImageIR ® 5800

ImageIR ® 8300
ImageIR
® 8300 hp

ImageIR ® 8800

ImageIR ® 9300

ImageIR ® 10300

Объектив

Фокусное расстояние

Поле зрения ()

Поле зрения ()

Поле зрения ()

Поле зрения ()

Поле зрения ()

Поле зрения ()

Сверхширокоугольный

12 мм

(43.6 × 35.5)

(40.5 × 32.9)**

(43.6 × 35.5)

(43.0 × 35.0)**

-

-

Стандартный

25 мм

(21.7 × 17.5)

(21.7 × 17.5)

(21.7 × 17.5)

(23.1 × 18.6)

(42.8 × 34.8)

(42.8 × 34.8)

Телеобъектив

50 мм

(21.7 × 17.5)

(11.0 × 8.8)

(11.0 × 8.8)

(11.7 × 9.4)

(21.7 × 17.5)

(21.7 × 17.5)

Телеобъектив

100 мм

(5.5 × 4.4)

(5.5 × 4.4)

(5.5 × 4.4)

(5.9 × 4.7)

(11.0 × 8.8)

(11.0 × 8.8)

Телеобъектив

200 мм

(2.7 × 2.2)

(2.7 × 2.2)

(2.7 × 2.2)

(2.9 × 2.3

-

-

* Зависит от модели
** Фокусное расстояние 13 мм

Макро и микроскопические объективы

ImageIR ® 5300

ImageIR ® 8300
ImageIR
® 8300 hp

ImageIR ® 9300

ImageIR ® 10300

Пиксель (мкм)
поле зрения (mm)

Пиксель (мкм)
поле зрения (mm)

Пиксель (мкм)
поле зрения (mm)

Пиксель (мкм)
поле зрения (mm)

Макронасадка для телеобъектива 50 мм

180 / (58 × 46)

90 / (58 × 46)

90 / (115 × 92)

60 / (115 × 92)

Макронасадка для телеобъектива 100 мм

150 / (48 × 38)

75 / (48 × 38)

75 / (96 × 77)

50 / (96 × 77)

Микроскопический объектив М=1.0

30 / (9.6 × 7.7)

15 / (9.6 × 7.7)

15 / (19.2 × 15.4)

10 / (19.2 × 15.4)

Микроскопический объектив М=3.0

10 / (3.2 × 2.6)

5 / (3.2 × 2.6)

5 / (6.4 × 5.1)

-

Микроскопический объектив М=8.0

3.8 / (1.2 × 0.96)

1.9 / (1.2 × 0.96)

1.9 / (2.4 × 1.92)

1.3 / (2.4 × 1.92)
