Тепловизоры FLIR X6000/8000sc-series

Тепловизионные камеры высокого разрешения для НИОКР
Артикул: 21868
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
FLIR X6000/8000sc-series
описание в pdf

Тепловизоры для НИОКР

ИК-изображения разрешением 1280 х 1024 пикселей (FLIR X8400sc) отобразят мельчайшие детали и гарантируют максимальную точность измерений. Тепловизоры серии FLIR X8400sc / X6500x предназначены для выполнения максимально точных измерений и имеют самые широкие возможности для подключения к внешним системам. Они идеально подходят для ученых и исследователей, выполняющих самые сложные задачи. Все знания FLIR сосредоточены в этой многофункциональной и при этом компактной камере, которая выполняет точнейшие измерения с максимальной чувствительностью. Благодаря простоте использования и наличию всех современных интерфейсов для передачи данных, пользователь может сконцентрироваться на своих опытах, а не на тепловизоре.

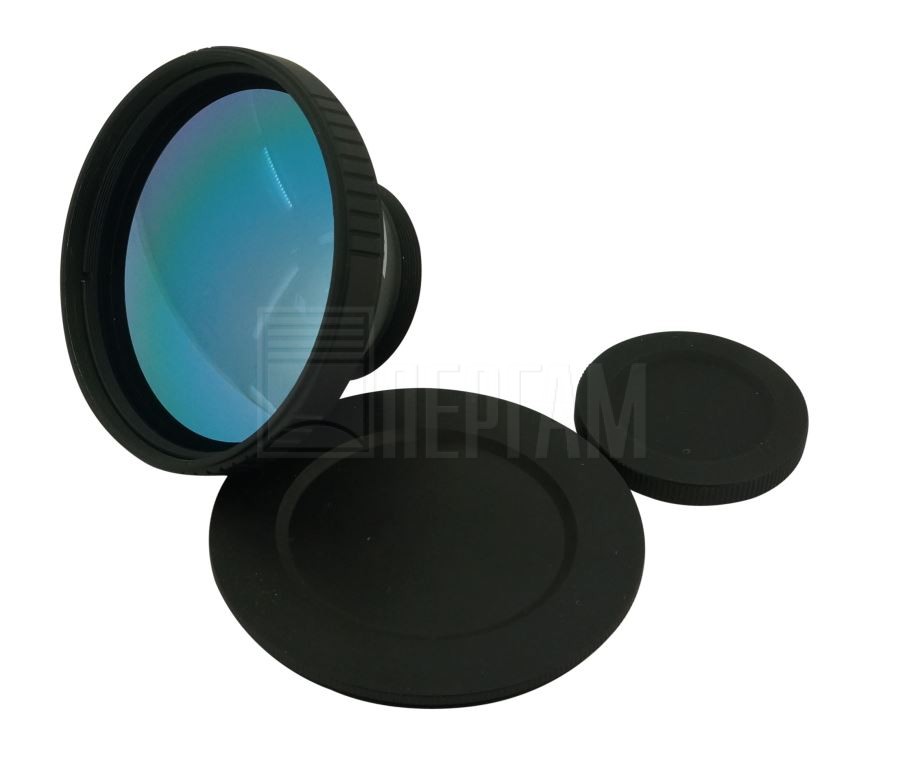

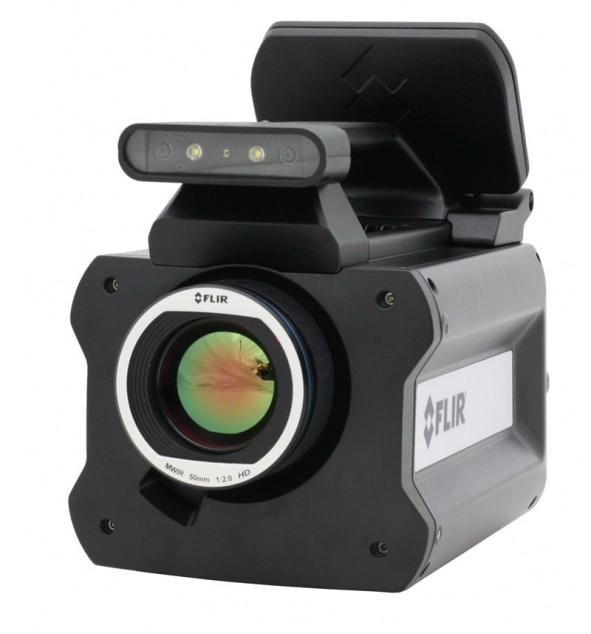

Широкий выбор сменных объективов FLIR X8400sc / X6500sc имеют современную высокоэффективную конструкцию оптической системы, функцию распознавания объектива и автоматической настройки измерений. X6500sc оснащены ультразвуковым мотором USL (Ultrasonic Smart Lens) для быстрой и точной удаленной фокусировки. Пользователь также имеет возможность ручной фокусировки объектива. Для повышения точности измерений и компенсации тепловых колебаний в объектив встроен температурный датчик. На выбор представлено множество объективов и удлинительных колец.
Моторизованная кассета-диск для спектральных фильтров Тепловизоры FLIR X8400sc / X6500sc оснащены Кассетой-диском для фильтров на 4 слота с функциями автоматического распознавания фильтра и настройки параметров измерений. Для повышения точности измерений в фиксаторы фильтров встроен температурный датчик.

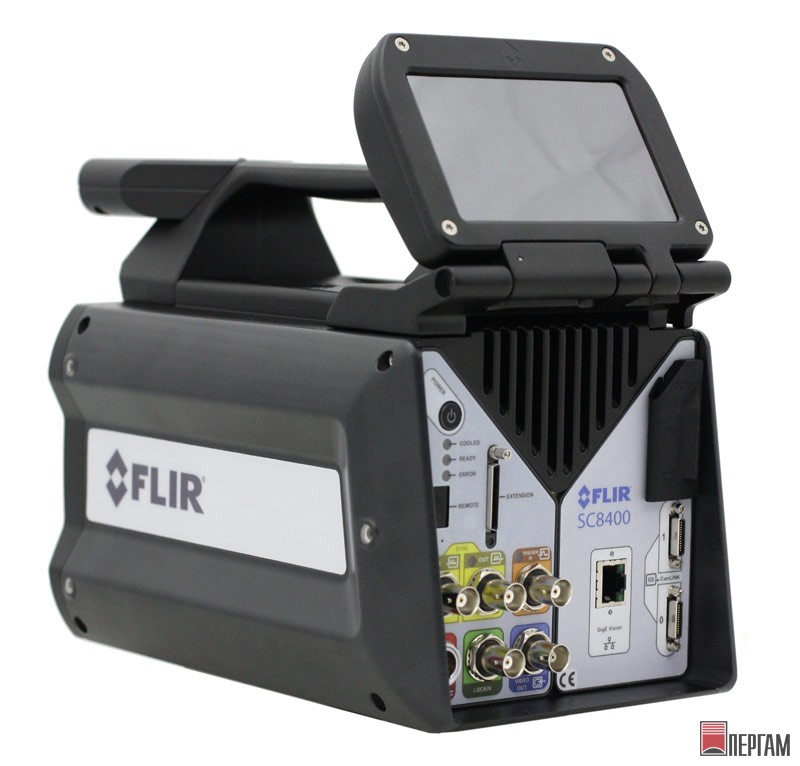

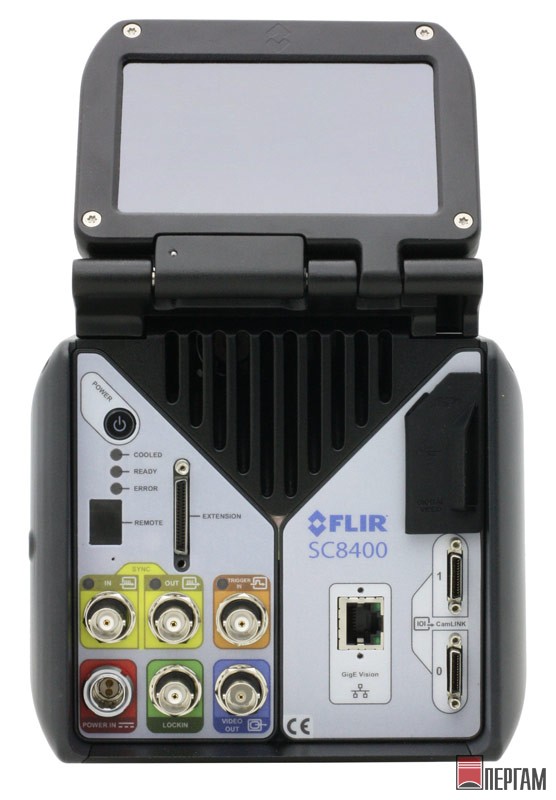

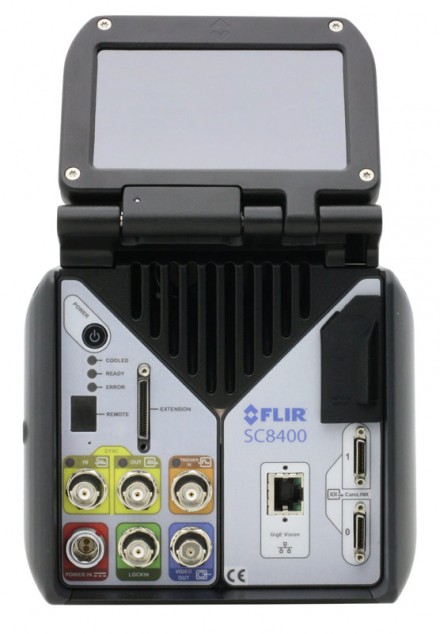

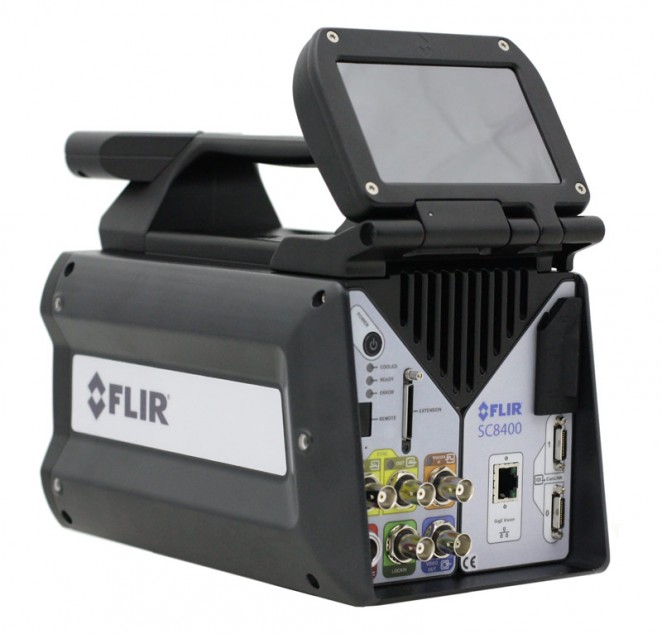

Выбор интерфейсов обмена данными Тепловизоры FLIR X8400sc / X6500sc имеют большое количество интерфейсов обмена данными:

  • Интерфейс Camera Link для быстрого получения данных
  • Интерфейс Gigabit Ethernet для простого подключения
  • Стандартные разъемы BNC для часто используемых функций: синхронизации детектора, передачи данных, аналогового входа, композитного видео-выхода
  • Слот под карты памяти Micro SD
  • DVI-выход с поддержкой 1080p

Возможно подключение дополнительного разъема с расширенными интерфейсами

  • 6 цифровых входов/выходов для подключения других устройств
  • Аналоговый линейный температурный выход для передачи данных об измеряемой температуре в режиме реального времени (все изображение или отдельная область)
  • Дополнительные аналоговые входы для получения данных с внешних датчиков с привязкой к изображению
  • Интерфейс IRIG-B / 1 PPSдля проставления временных отметок
  • Генератор колебаний настраиваемой длины, частоты и амплитуды волны.

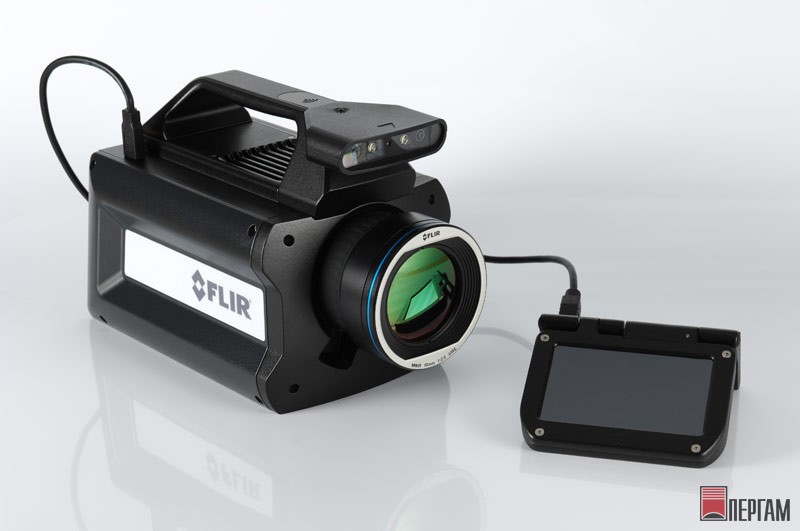

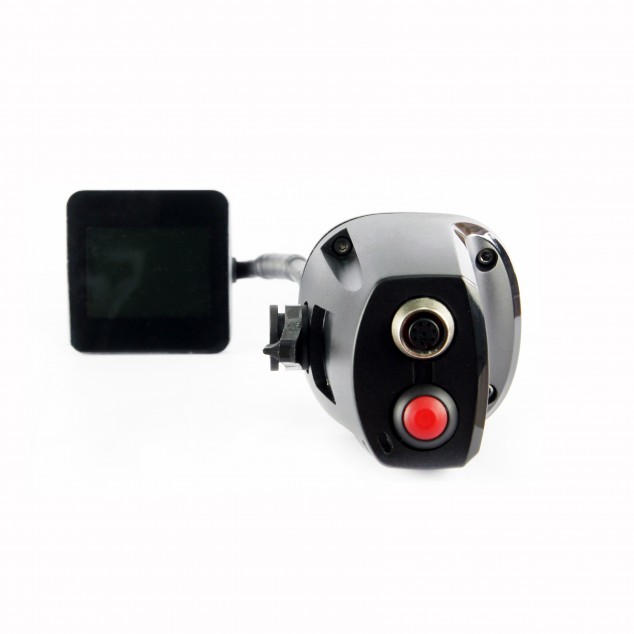

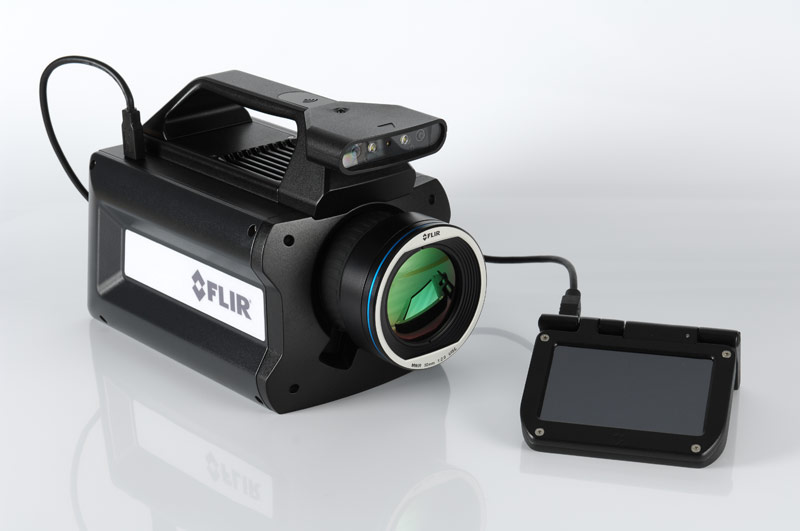

Съемный сенсорный ЖК-экран Съемный сенсорный ЖК-экран позволяет постоянно иметь перед глазами изображение и настройки тепловизора. Вы можете с легкостью настроить тепловизор при необходимости. Передачу данных на компьютер можно включить одним прикосновением к экрану. Если тепловизор FLIR X8400sc / X6500sc надо установить в труднодоступном месте, то сенсорный ЖК-экран можно отсоединить. Просто установите тепловизор и управляйте им дистанционно.
Управление конфигурациями Сохраните конфигурацию тепловизора на карту SD при его передаче коллеге. После возврата просто вставьте карту SD, и тепловизор сразу начнет работать в соответствии с вашими настройками. Больше не надо тратить время на перенастройку параметров тепловых измерений.
LED-индикатор состояния Расположенный на верхней части тепловизора LED- индикатор состояния позволит вам всегда знать о состоянии устройства, включая ResearchIR. Если индикатор горит зеленым, то вы можете быть уверены, что все данные будут записаны. Индикаторы на задней панели всегда показывают состояние тепловизора.

Технические характеристики FLIR X6000/8000sc-series

Технические характеристики

X8400sc X6540 sc X6550sc X6530sc
Создание изображений
Разрешение 1280x1024 640 x 512 640 x 512 640 x 512
Частота кадров 106 Гц 125 Гц 125 Гц 145 Гц
Моторизованный фокус нет есть есть есть
Производительность 5,8 M electrons 6,5 M electrons 6,5 M electrons 6.36 M electrons
Передача цифровых данных - Одновременно Gigabit Ethernet и Camera Link Base - Camera Link Medium - Одновременно Gigabit Ethernet и Camera Link Base - Одновременно Gigabit Ethernet и Camera Link Base - Одновременно Gigabit Ethernet и Camera Link Base
Фокусировка Ручная механизм USL или ручная механизм USL или ручная механизм USL или ручная
Детектор
Тип детектора Антимонид индия (InSb) Антимонид индия (InSb) Антимонид индия (InSb) Теллурид кадмия-ртути (MCT)
Эффективная рабочая поверхность >99.5% >99,5% >99.5% >99%
Измерения
Стандартный температурный диапазон от +5°C до +300°C от +5°C до +300°C от +5°C до +300°C от +5°C до +150°C
Опциональный температурный до+3000°C До+3000°C До+3000°C до +2500°C
диапазон от-20°C от -20°C от -20°C от -20°C
Детектор
Спектральный диапазон 1,5 - 5,1 pm
Шаг датчика 15 pm
Чувствительность, эквивалентная шуму (NETD) <25 mk (стандарт 20 mk)
Датчик охлаждения Ротационный замкнутый цикл
Электроника / Съемка
Вывод данных Цифровой снимок
Режимы индикации Асинхронная интеграция при чтении данных; Асинхронная интеграция до чтения данных
Режимы синхронизации IRIG-B; Sync In, Trigger In
Image Time Stamp Встроенный IRIG-B временной декодер / TSPI точное время записи изображений
Время накопления заряда 500 наносекунд до полнокадрового режима съемки, с автоматической экспозициейe
Оконный режим съемки Пользовательская регулировка
Динамический диапазон 14-бит, 16 бит с DRX
HD Видео DVI 1080p
Управление и контроль Gigabit Ethernet, Camera Link, съемный ЖК-дисплей
Измерения
Точность ±1 °C или ±1% от показаний
Калибровка Пользовательская калибровка по запросу
Оптика
Система фильтров на 4 слота моторизованная, с компенсацией скольжения и автоматическим распознаванием фильтра
Просмотр изображений
Дисплей Съемный сенсорный ЖК-дисплей (800 х 480)
Аналоговые палитры 8-битные (на выбор)
Автоматическая регулировка усиления Ручная, линейная, ROI
Аналоговое наложение видео Измерения и шкала температур
Анализ изображений Анализ температуры в камере
Общее
Диапазон рабочих температур от -20°C до +50°C
Устойчивость к ударам/ вибрации Во включенном состоянии 15g, IEC 68-2-29 / Во включенном состоянии 2g, IEC 68-2-26
Мощность 24 VDC
Вес без объектива 5,05 кг
Размеры (Д х Ш х В ) без объектива 280 х 150 х 180 мм
Установка на штативе UNC1/4" - 20+3хM5
Комплект X8400sc
X8400 sc Расширенный пакет: X8400 sc, объектив 50 мм, температурная калибровка, Multi-IT, внешний запуск, IRIG-B, ПО

Дополнительные объективы

X8400sc (2.5-5цт) HD
Фокусное расстояние Индекс диафрагмы Поле зрения Номер детали
28 мм f/2 38°x31° L1003
50 мм f/2 22° x 17° L1002
100 мм f/2 11° x 9° L1013
200 мм f/2 5.5° x 4.4° L1101
Приближениех3 f/2 6.4 x 5.1 мм L1117
X6540 sc/X6550 sc (2.5-5цт) UltraSonic Smart Lens
Фокусное расстояние Индекс диафрагмы Поле зрения Номер детали
12 мм f/2 44° x 36° - USL моторизованная L1021
25 мм f/2 22° x 17° - USL моторизованная L1009
50 мм f/2 11° x 8.8° - USL моторизованная L1008
100 мм f/2 5.5° x 4.4° - USL моторизованная L1019
200 мм f/2 2.75° x 2.2° - USL моторизованная L1118
Приближениеx3 f/2.5 3.2 x 2.6 мм L1114
