Тепловизор FLIR A700-EST

Портативный стационарный тепловизор для мониторинга температуры людей на входе в здания
Артикул: 23057
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Тепловизор FLIR A700-EST
описание в pdf

Стационарный портативный тепловизор для измерения температуры тела

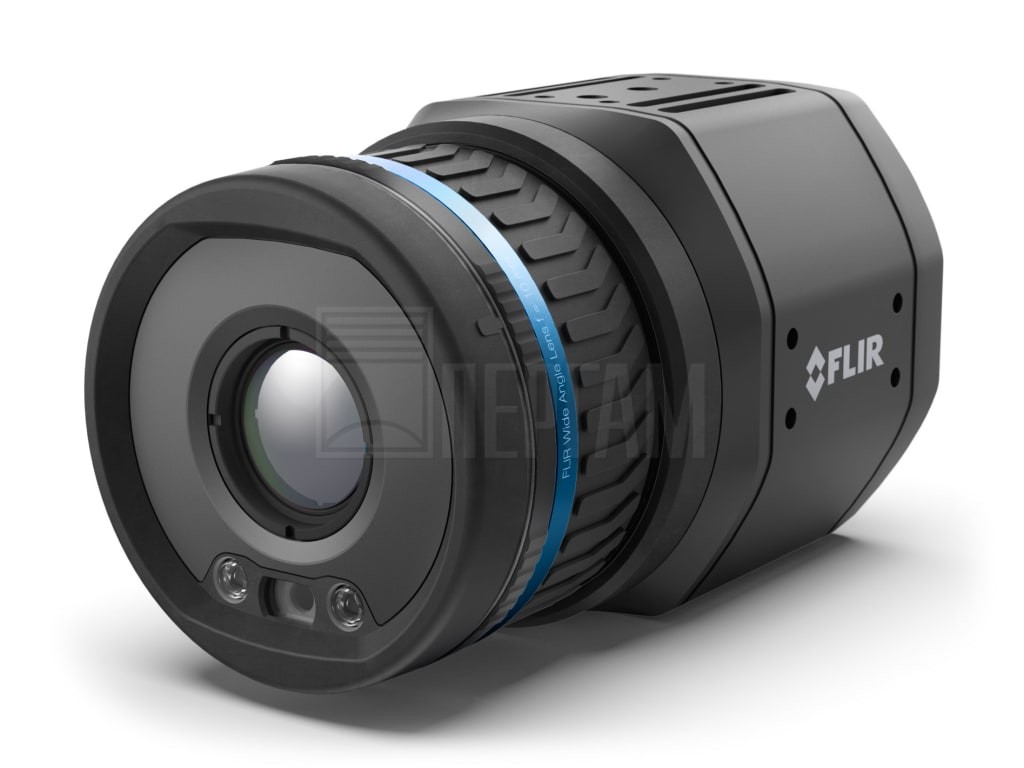

Портативный стационарный тепловизор FLIR A700-EST с разрешением 640 x 480 пикселей, измеряет температуру от 15 до 45°C. Камера идентифицирует людей с повышенной температурой тела, применяется для мониторинга эпидемиологической обстановки, устанавливается на входах в здания. Позволяет снизить распространение опасных вирусных заболеваний за счёт дистанционного выявления людей с повышенной температурой. Предназначен для установки на входе в здания.

Совместимость с отраслевыми стандартами, такими как Modbus TCP, MQTT, RESTful API для передачи данных и RTSP для видео, упрощает интеграцию с разработками сторонних производителей, например, с системами распознавания лиц или включением тепловизоров в существующие сети видеонаблюдения. Благодаря встроенному в камеру режиму FLIR Screen-EST и совместимости с программным обеспечением FLIR Screen-EST Desktop A700-EST можно легко развернуть как отдельную станцию ​​для досмотра или интегрировать в сеть пунктов досмотра с централизованным хранением данных.

Режим FLIR EST

FLIR Screen-EST Mode

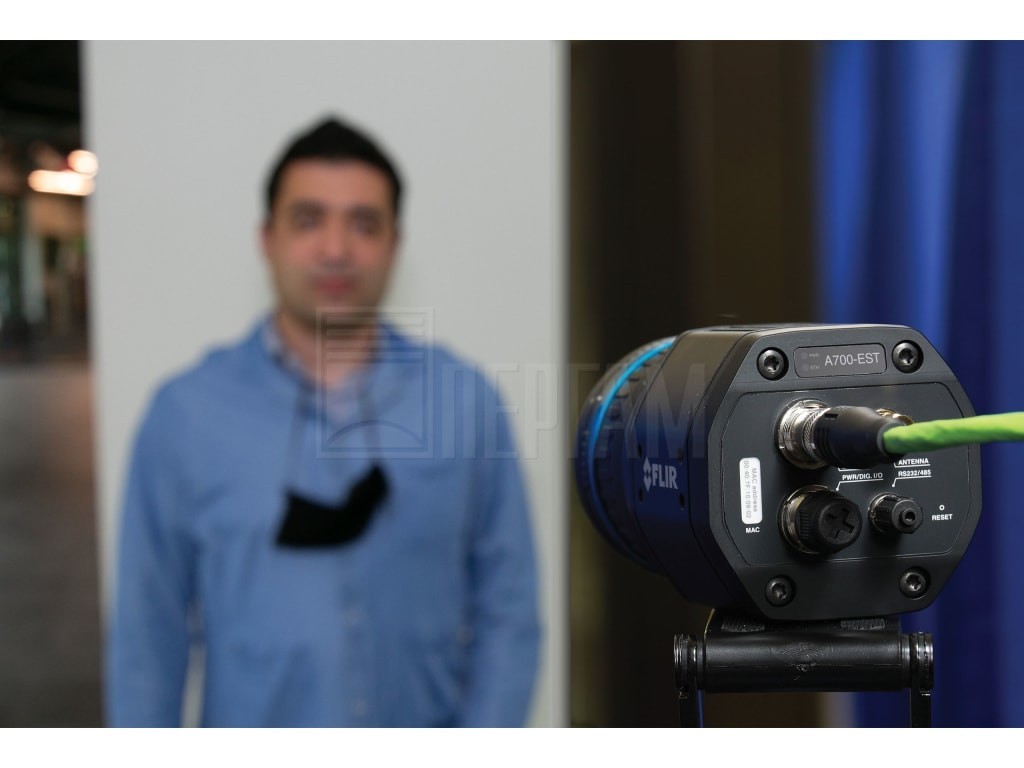

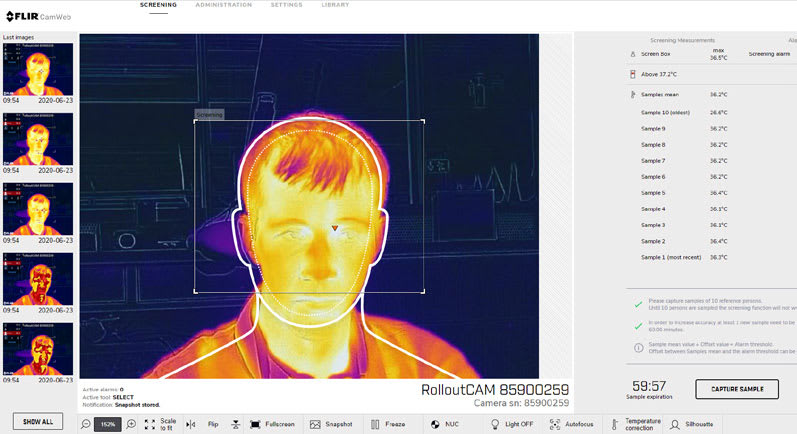

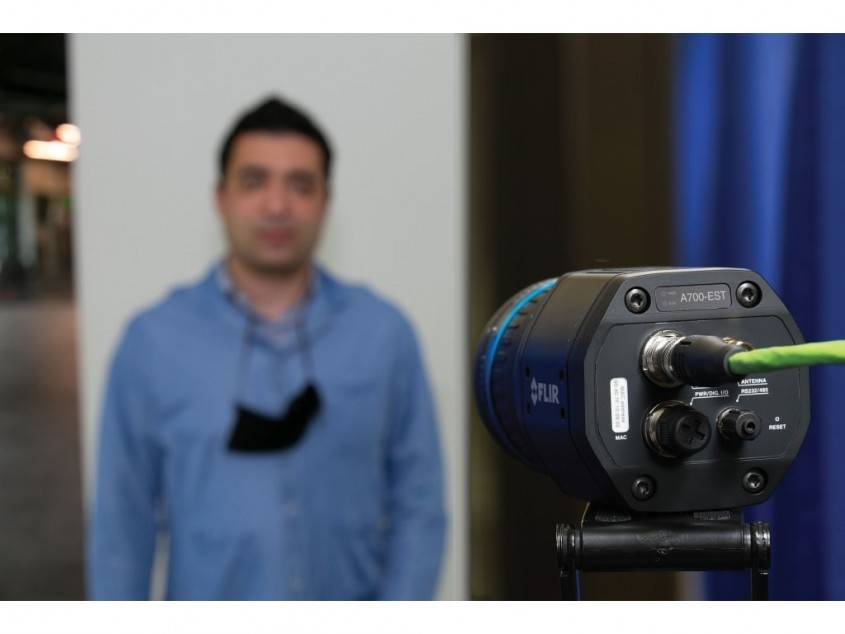

Режим FLIR Screen-EST - это метод измерения установленный в камере для быстрого скрининга повышенной температуры тела. Процедура проверки очень проста. Человек останавливается на на месте досмотра и смотрит в камеру. Система автоматически измеряет температуру по точке в углу глаза (в слезном канале). Когда температура у человека выше определенного пользователем порога, срабатывает аварийный сигнал, на измерение температуры у одного человека уходит не более 2 секунд.

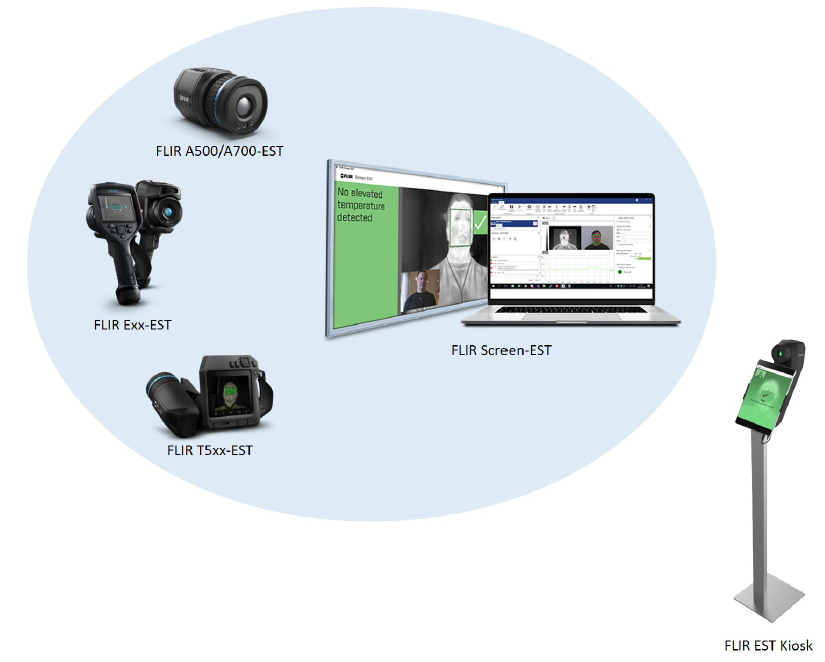

FLIR Screen-EST в сочетании с тепловизором FLIR можно использовать для проверки пассажиров, клиентов или сотрудников на наличие признаков повышенной температуры. Полное решение FLIR Screen-EST состоит из приложения FLIR Screen-EST, работающего на компьютере или планшете с Windows 10, и тепловизионной камеры FLIR A500-EST, FLIR A700-EST, FLIR Exx-EST или FLIR T5xx-EST. Существует также FLIR EST Kiosk, готовое решение, сочетающее в себе приложение FLIR Screen-EST с камерой, планшетом и напольной стойкой.

FLIR EST камеры для измерения температуры тела

Как и где тепловизор определяет температуру тела?

Тепловизоры измеряют температуру тела на поверхности, т.е. температуру кожи человека, инфракрасное излучение исходящее от объекта. Тот факт, что излучение является функцией температуры поверхности объекта, позволяет камере рассчитывать и отображать эту температуру. Таким образом, тепловизионная камера может измерять только температуру поверхности, которая для человека будет температурой кожи. Однако на температуру кожи влияют многие факторы, такие как температура окружающей среды, влажность, движение воздуха, солнечный свет, горячие лампы и другие источники тепла. Потоотделение тоже вызывает охлаждение кожи и изменяет её температуру. Наши биологические часы также заставляют человеческую температуру меняться в течение дня. У одного и того же человека температура кожи утром, вероятно, отличается от температуры кожи днём. Температура кожи человека тоже не однородна, где то больше, где то меньше, в зависимости от участка. Именно по этим причинам измерять температуру кожи человека - не самая хорошая идея, она будет неточной.

Область вокруг слезного протока (также называемая кантусом) оказалась самой надёжной точкой измерения. Во внутреннем уголке глаза температура наиболее приближена к температуре тела человека, потому, что рядом находится глазная артерия, которая увеличивает кровоток. Поэтому уголок глаза менее восприимчив к воздействиям окружающей среды, таким как жара, холод или влажность, которые влияют на изменение температуры кожи.

Модификации тепловизоров FLIR Axx-EST

Тепловизор Артикул Разрешение Объектив
A500-EST 24 90601-0101 464x348 24°
A500-EST 42 90602-0101 464x348 42°
A700-EST 24 85901-0101 640x480 24°
A700-EST 42 85902-0101 640x480 42°

Простая настройка и лёгкое управление

Высокая скорость настройки и быстрый запуск мониторинга.

  • Встроенный браузер с интуитивно понятным интерфейсом для настройки;
  • Подключение по Ethernet и Wi-Fi, функция питания по кабелю Ethernet;
  • Интеграция в веб-сервисы с помощью RESTful API через XML или JSON. Соответствие ONVIF позволяет использовать стандартные решения по безопасности VMS и NVR;

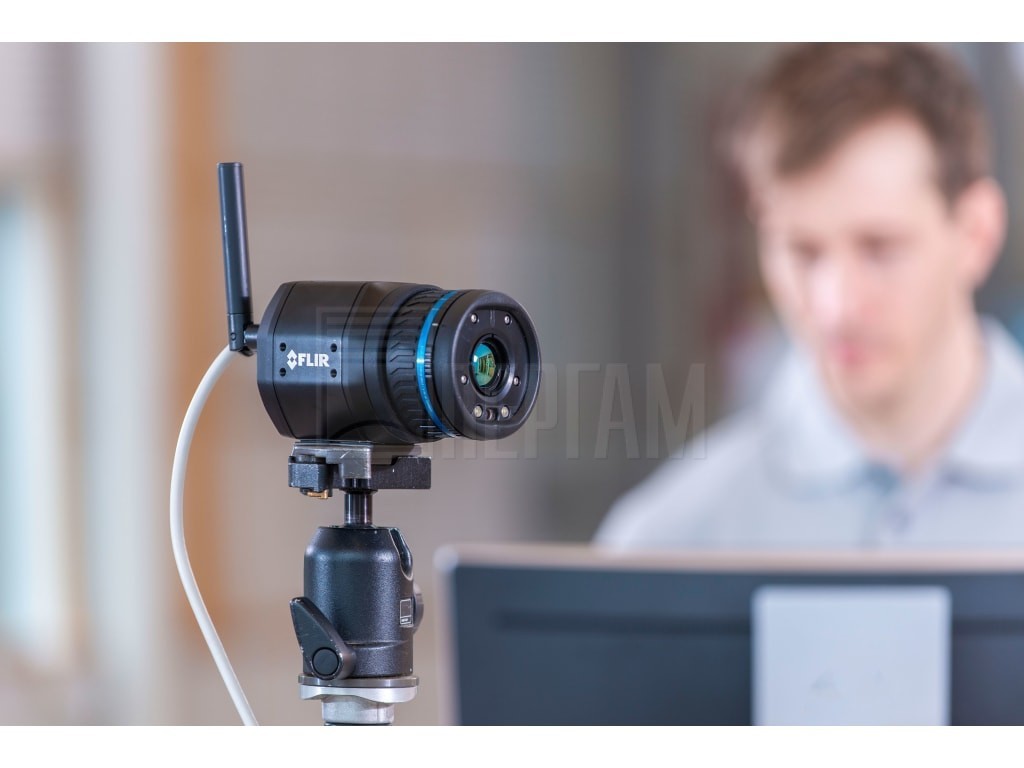

  • Несколько точек крепления к корпусу для поддержки штатива или стационарных креплений.

Быстрый и эффективный мониторинг температуры

Производительность, технологичность средств анализа и точная калибровка.

  • Режим FLIR Screen-EST обеспечивает реализацию визуальных графических индикаторов прохождения/ непрохождения проверки и звуковых предупреждающих сигналов, что позволяет быстро принимать решения;
  • Совместимость с программным обеспечением FLIR Screen-EST Desktop, автоматическое распознавание и измерение для более высокой производительности;
  • Калибровка, учитывающая погрешность, обеспечивает высокий уровень качества мониторинга;
  • Поддержка компенсации черного тела.

Безопасность и конфидециальность

Отсутствие контактов, безопасность и эффективность.

• Режим FLIR Screen-EST позволяет автоматически не сохранять и не записывать изображения и личную информацию;
• Тепловизионные изображения отображают температуру, не идентифицируя черты лица;
• Измерение температуры не требует личного контакта и позволяет соблюдать социальное дистанцирование во время мониторинга.

Технические характеристики Тепловизор FLIR A700-EST

Технические характеристики

Параметры изображения и оптики

Инфракрасное разрешение

640 × 480 пикселей

Визуальное разрешение камеры

1280 × 960

Тепловая чувствительность/NETD

<40 мК при 30°C/86°F (объектив 24°) <30 мК при 30°C/86°F (объектив 42°)

Объектив

24° или 42°

Фокусное расстояние

17 мм (объектив 24°) или 10 мм (объектив 42°)

Поле зрения

24° × 18° или 42° × 32°

Пространственное разрешение (IFOV)

0,66 мрад/пиксель (объектив 24°)
1,20 мрад/пиксель (объектив 42°)

Фокус

Контраст на один выстрел, моторизованный, ручной

Частота кадров

30 Гц.

Параметры детектора

Фокальная плоскость/спектральный диапазон

Не охлаждаемый микроболометр /7.5–14 µm

Шаг детектора

12 мкм

Режим мониторинга

Диапазон измерения температуры

от 15°C до 45°C (от 59°F до 113°F)

Погрешность (дрейф)

±0.3°C (±0.5°F)

Параметры изображения

Потоковая передача цифровых данных

Синхронная тепловая и видимая

Управление

Ethernet и Wi-Fi

Ethernet

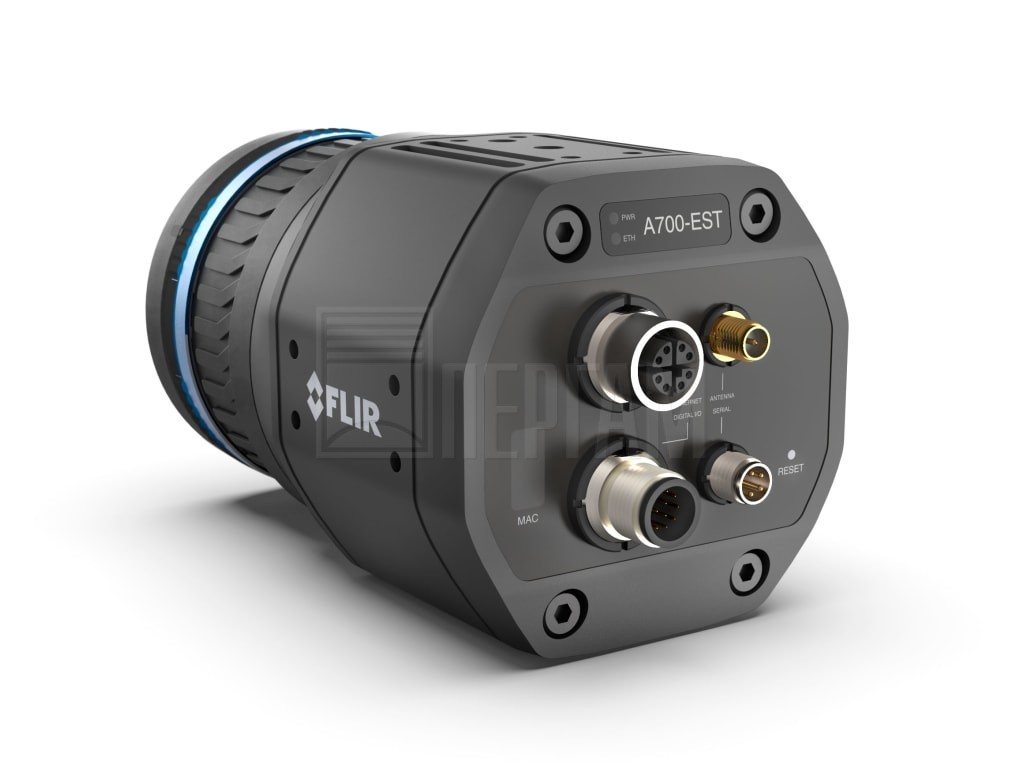

Тип и стандарт разъёма

M12 8-контактный X-кодированный, «мама»; 1000 Мбит/с, IEEE

Питание

Питание по Ethernet, PoE IEEE 802.3af класс 3

Протоколы

Modbus TCP Master, Modbus TCP Slave, EthernetIP, IEEE 1588, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (сервер), FTP (клиент) SMTP, DHCP, MDNS (Bonjour), uPnP

Wi-Fi модуль

Тип и стандарт разъёма

RP-SMA «мама»; IEEE802.11a/b/g/n

Подключение

Пиринговая (ad hoc) или инфраструктура (сеть)

Общие сведения о тепловизоре

Питание

PoE

Внешнее напряжение

Допустимый диапазон = 18-56 В пост. тока, макс. 8 Вт

Размер (Д × Ш × В)

123 × 77 × 77 мм (4,84 × 3,03 × 3,03 дюйма)

Вес

0,82 кг (1,8 фунтов)

Монтаж

Базовое крепление: 4× M4 с 4-х сторон Монтаж штатива: 6,35 мм (UNC ¼»-20) с 2-х сторон

Комплектация

Инфракрасная камера с объективом,
Ethernet-кабель M12 RJ45F (0,3 м/0,98 футов),
печатная документация, включая логин для веб-интерфейса.

дисклеймер:

оборудование компании FLIR представляет собой систему мониторинга повышенной температуры тела, как опциональное решение, в дополнение к стандартным мерам предосторожности и процедурам проверки. При этом стоит помнить, что на оборудование могут влиять различные экологические и методологические факторы, поэтому не рекомендуется полагаться на тепловизоры, как на единственный определяющий фактор температуры тела человека. Для определения повышенной температуры тела необходимо использовать медицинский прибор.
