Тепловизор FLIR GFx320 и EyeCSite

Комплекс локализации и количественного подсчета утечек углеводородов (взрывозащищённый тепловизор + программно-аппаратный комплекс)
Артикул: 23128
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

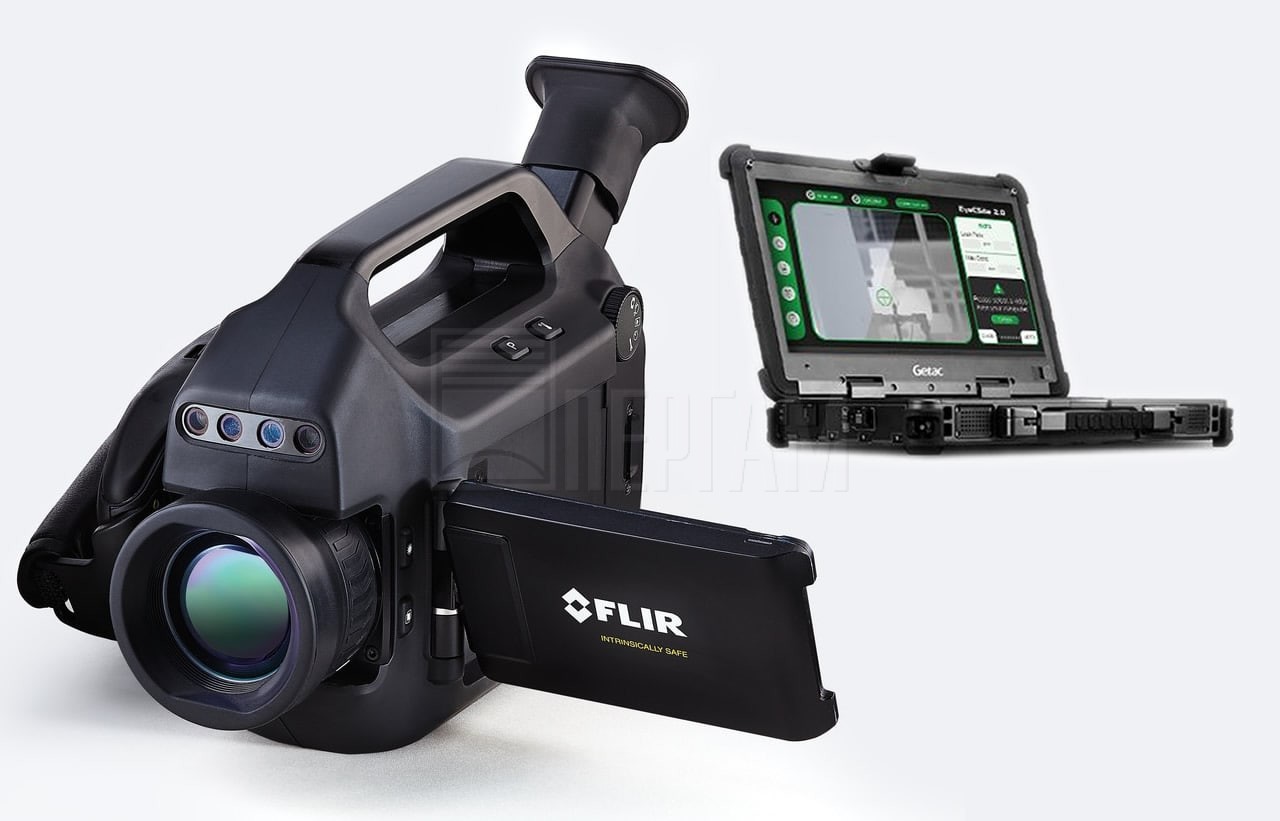

Комплект FLIR GFx320 и EyeCSite
описание в pdf

Комплекс локализации и количественного подсчета утечек углеводородов

Комплекс локализации и количественного подсчета утечек углеводородов представляет собой комплект взрывозащищённого тепловизора для поиска утечек газа FLIR GFx320 и программно-аппаратный комплекс EyeCSite для количественного детектирования и сигнализации утечек газов. Комплекс предназначен для сбора и систематизации данных о непреднамеренных выбросах метана из установок, производственного оборудования, систем или процессов, главным образом через фланцы, швы и места соединений. Тепловизор GFx320 позволяет увидеть места утечек, а ПО EyeCSite провести анализ данных.

Количественное определение утечек газа обычно предусматривает отключение участков газопровода, на практике это не всегда возможно. Камера с оптической визуализацией газов FLIR и программно-аппаратный комплекс EyeCSite выдаёт результаты в полевых условиях буквально за секунды. Комплекс позволяет измерить скорость утечки метана и других углеводородов, не требуется тесного контакта с газом для измерения интенсивности выбросов, это полностью безопасное решение для количественной оценки трудноизмеримых утечек газа.

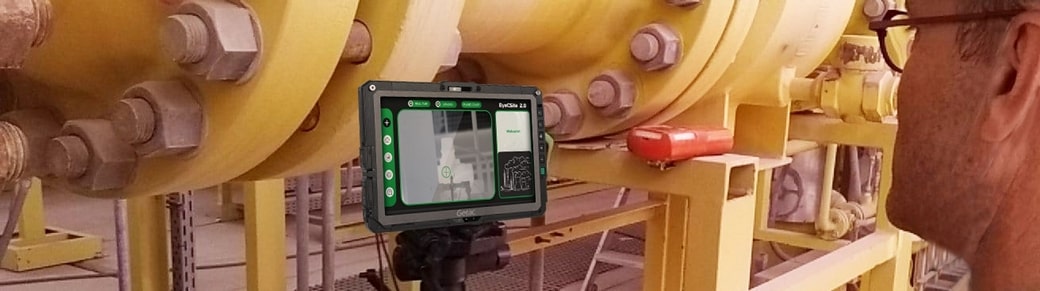

Система количественного детектирования газа EyeCSiteСистема количественного детектирования газа EyeCSite

Преимущества EyeCSite

  • Возможность интеграции с лазерными системами детектирования утечек газов;
  • Обнаружение пожаров;
  • Мониторинг возгораний;
  • Протокол поточной передачи данных в реальном масштабе времени;
  • Интеллектуальная сигнализация;
  • Полная адаптация к требованиям заказчиков;
  • Протокол MODBUS TCP;
  • Открытая платформа связи;
  • Сигнализация и предупреждение, регистрация;
  • Менеджер устройств ONVIF;
  • Система видеоуправления;
  • Возможность интеграции программ других производителей.

Совместно с ручными камерами оптической визуализации EyeCSite позволяет значительно повысить эффективность работы операторов и обеспечивает им возможность обследования нефтегазовых объектов с безопасных расстояний.

Камера оптической визуализации газов FLIR GFx320

Камера GFx320 предназначена для использования во взрывоопасных зонах, настроена для визуализации неконтролируемых выбросов, которые не может увидеть глаз человека. Это позволяет не тратить время на проверку безопасных зон, где точно нет утечек, минимизирует риски при обследовании опасных участков. Камера способна обнаруживать утечки газа всего при 0,4 г/ч. GFx320 откалибрована для измерения температуры, обеспечивая оптимальное определение ΔT между газом и фоновой средой. Камера GFx320 способна обнаруживать более 400 газов.

Поскольку OGI - это качественная, а не количественная методика, для определения типа и количества газа, образующего утечку, камеры следует применять в сочетании с сопутствующей технологией, в данном случае, EyeCSite. Такой комплекс как FLIR GFx320 и EyeCSite позволяет измерять массовый или объёмный расход при утечке для большинства углеводородов.

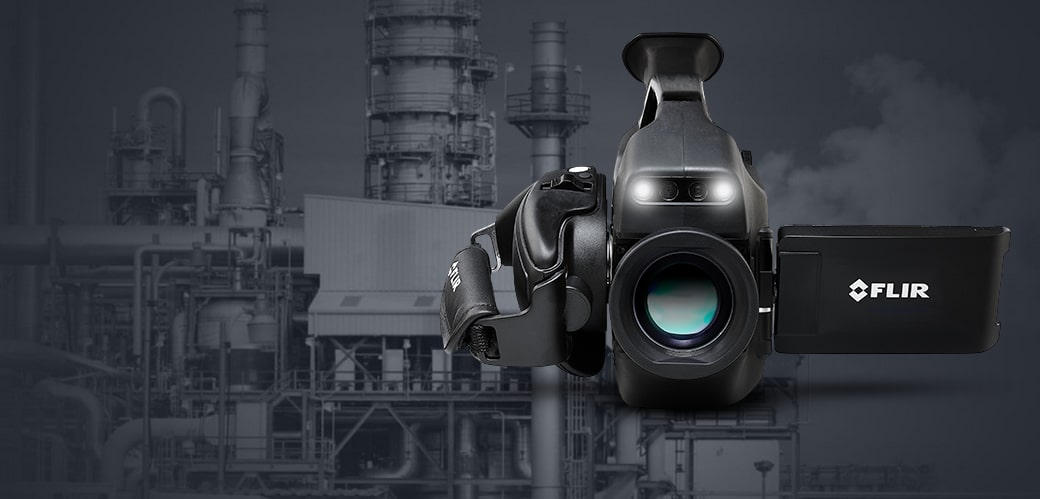

Взрывозащищённая камера для визуализации газа FLIR GFx320Взрывозащищённая камера для визуализации газа FLIR GFx320

GFx320 идеально подходит для применения на объектах:

  • морские буровые платформы;
  • портовые терминалы сжиженного газа;
  • заводы по переработке нефти;
  • устья скважин природного газа;
  • компрессорные станции;
  • газоперерабатывающие заводы;
  • заводы по переработке биологических отходов и энергопроизводящие установки.

Камера оптической визуализации газа позволяет:

  • быстро осматривать большие участки с безопасного расстояния;
  • проверять труднодоступные соединения;
  • точнее соблюдать природоохранное законодательство;
  • проверять электромеханические системы на предмет признаков неисправности, используя функцию измерения температуры;
  • проверять резервуар на предмет утечки, уровня и эффективности.

Технические характеристики Комплект FLIR GFx320 и EyeCSite

Технические характеристики GFx320

Модель GFx320
Тип детектора Антимонид индия (InSb), FLIR
Спектральный диапазон 3,2–3,4 мкм
Разрешение в инфракрасном диапазоне 320 x 240 пикселей
Шаг детектора 30 мкм
NETD/тепловая чувствительность < 15 мК при температуре 30 °C
Охлаждение датчика Микроохладитель Стирлинга (FLIR MC-3)
Соответствие нормам для опасных зон ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, класс I, категория 2 CSA 22.2 № 213, класс I, категория 2
Электроника и обработка изображений
Режимы изображений ИК-изображения, визуальные изображения, режим высокой чувствительности
Частота кадров (в полноэкранном режиме) 60 Гц
Динамический диапазон 14 бит
Радиометрическое инфракрасное видео 15 Гц, прямая запись на карту памяти
Нерадиометрическое инфракрасное видео MPEG4 (до 60 мин. на один видеоролик), запись на карту памяти
Цифровое видео MPEG4 (25 мин. на один видеоролик), запись на карту памяти
Цифровое изображение 3,2 Мпикс. со встроенной цифровой камеры. Возможно автоматическое сопоставление с нерадиометрическим ИК-видео
GPS Данные местоположения сохраняются на каждом изображении
Измерения
Стандартный температурный диапазон От –20 до 350 °C
Погрешность ±1 °C для температурного диапазона 0–100 °C или ±2 % для температурного диапазона > 100 °C
Оптика
Индекс диафрагмы f/1.5
Объективы с постоянным фокусным расстоянием 14,5° (38 мм), 24° (23 мм)
Фокусировка Ручная
Представление изображений
Дисплей Широкоформатный ЖК-дисплей 800 x 480 пикселей Наклонный ОСИД-видоискатель 800 × 480 пикселей
Автоматическая настройка изображения Постоянная/ручная, линейная или на основе гистограммы
Анализ изображений 10 экспонометров, 5 прямоугольников: макс./мин./сред., профиль, изменение температур, коррекция излучающей способности и измерений
Цветовые палитры «Железо», «Оттенки серого», «Радужная», «Арктическая», «Лава», «Радужная интенсивная»
Увеличение Плавное цифровое 1–8-кратное увеличение
Общие характеристики
Диапазон рабочих температур От –20 до 50 °C
Диапазон температур окружающей среды От –20 до 40 °C (сертифицированный диапазон для взрывоопасных атмосфер)
Диапазон температур хранения От –30 до 60 °C
Степень защиты корпуса IP 54 (IEC 60529)
Устойчивость к ударам и вибрации 25 g (IEC 60068-2-27)/2 g (IEC 60068-2-6)
Питание от внешнего источника Адаптер питания переменного тока 90–260 В перем. тока, 50/60 Гц или 12 В пост. тока в автомобиле
Тип аккумулятора Перезаряжаемый литий-ионный аккумулятор
Крепление Стандартное, 1/4”-20
