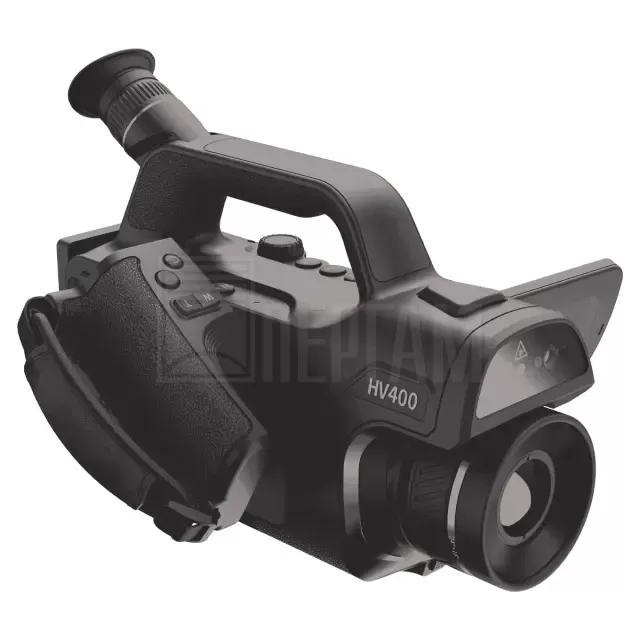

Тепловизор EATECH HV400

Оптическая визуализация газа и инфракрасная диагностика

EATECH HV400 — специализированный тепловизор для визуализации утечек органических газов. Охлаждаемый детектор регистрирует ИК-излучение в диапазоне поглощения многих органических соединений. Благодаря этому газовое облако выделяется на фоне окружающей среды и становится видимым на тепловом изображении. HV400 подходит для обнаружения насыщенных, ароматических и этиленовых углеводородов, кетонов, спиртов и других органических соединений в газообразном состоянии. В обычном режиме тепловизор также используют для диагностики оборудования.

Взрывобезопасное исполнение EATECH HV400 рассчитано на работу на промышленных объектах, включая предприятия нефтегазовой и химической отраслей, а также объекты топливно-энергетического комплекса.

Главные особенности

• Охлаждаемый MCT-детектор работает в спектральном диапазоне 3,2–3,5 мкм, соответствующем характерным полосам поглощения органических соединений. Алгоритм GDEM обрабатывает зарегистрированный сигнал и формирует изображение газового облака на фоне окружающей среды.
• Повышенная чувствительность в режиме регистрации газа достигается за счет ограничения верхней границы температурного диапазона до +60 °C. Это особенно важно при поиске небольших утечек органических соединений.
• GPS и электронный компас выполняют пространственную привязку результатов съемки, что удобно при обследовании протяженных промышленных объектов.
• Лазерный дальномер измеряет расстояние до цели, а также используется для определения длины отрезков и площади прямоугольных и круглых областей измерения.
• Разнообразные интерфейсы поддерживают подключение к компьютеру, мобильным устройствам, локальной сети и внешним дисплеям. Проводные и беспроводные соединения используются для передачи данных, трансляции термограмм в реальном времени и обновления встроенного программного обеспечения.

Съемка и температурный анализ

EATECH HV400 сохраняет изображения в инфракрасном и видимом диапазонах. На экране их можно отображать раздельно, совмещать или выводить в режиме «картинка в картинке». Наложение термограммы на изображение видимого спектра помогает точнее определить участок, на котором обнаружена температурная аномалия. Регистрируемое изображение обновляется с частотой 50 Гц, поэтому тепловизор подходит для наблюдения за быстро меняющимися процессами. Для работы при слабом освещении предусмотрена двухточечная подсветка.

Встроенные инструменты анализа поддерживают автоматическое построение температурных диаграмм для выбранной области измерения. Тепловизор также может отслеживать несколько областей одновременно. Режим сигнализации сообщает о выходе температуры за установленный порог с помощью визуального, голосового и светового оповещения.

Сохранение и обработка результатов

EATECH HV400 сохраняет фотографии и видео в инфракрасном и видимом диапазонах. Во время видеозаписи можно добавлять голосовые комментарии, которые сохраняются вместе с видео.

Результаты обследований сохраняются во встроенной памяти или на карте SD. Фотографии записываются в формате JPG с температурными данными, а для видео доступны MP4 и радиометрический формат IRGD. Обрабатывать результаты можно непосредственно на тепловизоре, а также на смартфоне или планшете через приложение Thermography и на компьютере с помощью ThermoTools.

Дисплей и видоискатель

Для наблюдения предусмотрены сенсорный дисплей и электронный видоискатель с регулируемым углом наклона. Поворотный экран удобен при съемке из положений, когда прямой обзор затруднен.
