Тепловизор FLIR E76

Тепловизор с матрицей 320 × 240 пикселей, сменными объективами, диапазон измерений от -20°C до 1000°C
Артикул: 23007
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
82793-21

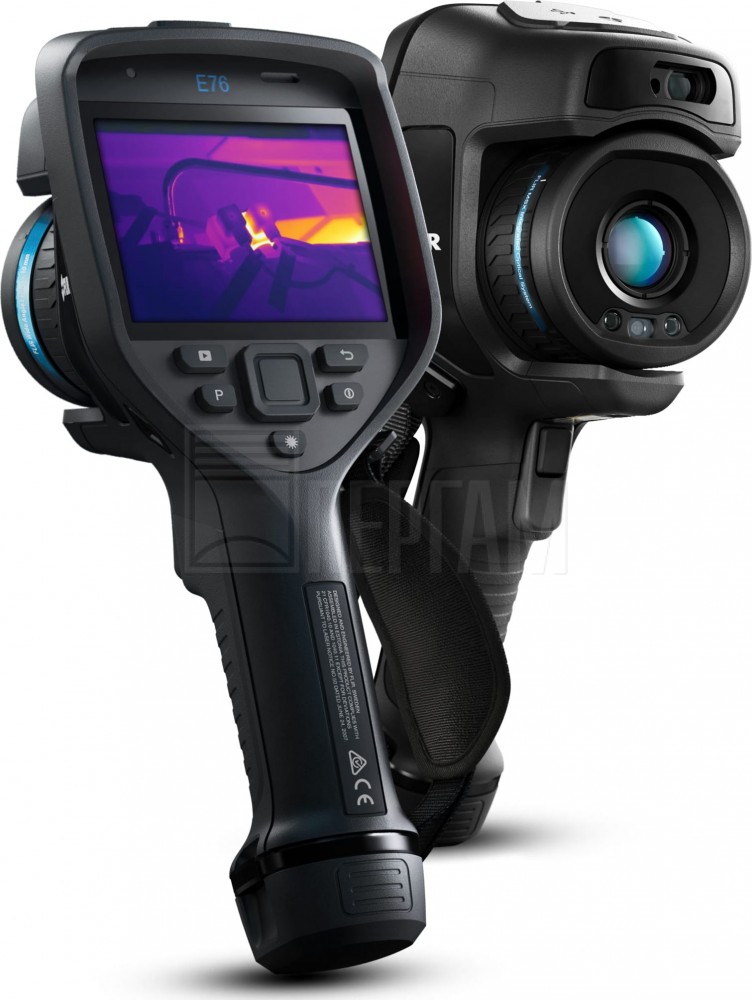

Тепловизор FLIR E76
описание в pdf

Тепловизор для индивидуальных застройщиков и энергоаудиторов

FLIR E76 - профессиональный тепловизор с матрицей 320 × 240 пикселей, сменными объективами, стандартная модель оснащается объективом 14°. Функция FLIR MSX® добавляет контуры на термограмму, изображение получается более контрастным, на термограмме прекрасно читаются даже надписи на табличках, поскольку буквы — тоже объекты и они обрамляются контурами с изображения в видимом спектре. Функция FLIR Inspection Route позволяет заранее планированные маршруты обследования. Лазерная автофокусировка позволяет делать качественные термографические изображения вне зависимости от условий съёмки. Тепловизор имеет расширенный диапазон температур, камера измеряет температуру поверхности объектов в диапазоне от -20°C до 1000°C. Работает в трёх режимах измерения:

  • от -20 до 120°C;
  • от 0 до 650°C;
  • от 300 до 1000°C.

Особенности FLIR E76

  • Сменные линзы с автокалибровкой. Телеобъективы, стандартные и широкоугольные объективы AutoCal помогают быстро обследовать крупные цели, проверять автомобили и находить неисправности, безопасно проверять электрические системы. Камера E76 измеряет температуру до 1000 °C, предлагает 3 измерителя температуры и отображает максимальную/минимальную температуру в пределах области в реальном времени на экране.
  • Повышенный контраст для быстрой диагностики/ Используйте FLIR 1-Touch Level/Span, чтобы мгновенно улучшить контраст изображения и выделить потенциальные электрические или механические проблемы.
  • Стандартная отчётность. Встроенная интеграция с ПО для маршрутизации FLIR, встроенный микрофон для голосовых комментариев и функции быстрого создания отчетов — все это помогает E76 оптимизировать работу инженера-термографиста.

Доступные для заказа объективы тепловизора FLIR E76

Серийный номер Модель Линза
78511-1101 FLIR E76 c/w 14° 14°
78512-1101 FLIR E76 c/w 24° 24°
78513-1101 FLIR E76 c/w 42° 42°
78514-1101 FLIR E76 c/w 14° & 24° 14° & 24°
78515-1101 FLIR E76 c/w 24° & 42° 24° & 42°
78517-1101 FLIR E76 c/w 42° & 14° 42° & 14°
78516-1101 FLIR E76 c/w 14° & 24° & 42° 14° & 24° & 42°

Технические характеристики Тепловизор FLIR E76

Характеристики FLIR E76

Изображения и оптические данные
Инфракрасное разрешение

320 × 240 пикселей

UltraMax

Да

Тепловая чувствительность/NETD

<40 mK при 30°C

Поле зрения

24° × 18°

Минимальное фокусное расстояние

0,15 м

Минимальное фокусное расстояние с MSX

0,5 м

Фокусное расстояние

17 мм

Пространственное разрешение (IFOV)

1,31 мрад/пиксель

Доступны дополнительные линзы

— 14° (AutoCal)
— 42° (AutoCal)

Распознавание линз

Автоматически

Диафрагменное число

1,3

Частота смены кадров

30 Гц

Фокус

• Непрерывный LDM
• Одноразовый LDM
• Однократный контраст
• Руководство по эксплуатации

Соответствие поля зрения

Да

Цифровое масштабирование

1–4 × непрерывно

Информация по детектору
Характеристики детектора

Неохлаждаемый микроболометр / 7,5-14 мкм

Шаг детектора

17 мкм

Вывод изображения
Разрешение

640 × 480 пикселей (VGA)

Яркость поверхности (кд / м2)

400

Размер экрана

4 дюйма

Угол обзора

80°

Форматное соотношение

4:3

Автоматический поворот

Да

Сенсорный экран

Защитное стекло PCAP

Технология дисплея

IPS

Материал защитного стекла

Dragontrail

Программируемые кнопки

Да

Настройка изображения

• Автоматическое
• Автоматическое максимальное
• Автоматическое минимальное
• Ручная регулировка

Режимы вывода изображения

Инфракрасное изображение

Да

Визуальное изображение

Да

Тепловое слияние

Нет

MSX

Да

Картинка в картинке

Изменяемый размер и передвижение

Галерея

Да

Измерение
Диапазон температур камеры

• –20 до 120°C
• 0 до 650°C
• 300 до 1000°C

Диапазон температуры объекта и точность (для температуры окружающей среды от 15 до 35 ° C

• Диапазон от –20 до 120°C:
от –20 до 100°C : ±2°C
от 100 до 120°C: ±2%
• Диапазон от 0 до 650°C:
от 0 до 100°C: ±2°C
от 100 до 650°C: ±2%
• Опционально диапазон от 300 до 1000°C:
±2%

Скрининг температуры
Режим выборочного усреднения

Рекомендуемый диапазон температур: от 30 до 45 ° C при стабильной комнатной температуре.
Точность (дрейф): ± 0,3 ° C 1

Режим проверки
Маршрут инспекции FLIR

Штатно

Анализ Измерений
Точка измерения

3 в режиме трансляции

Площадь

3 в режиме трансляции

Автоматическое определение горячего / холодного

Автоматические маркеры максимума / минимума в выделенной области

Предустановки измерений

• Без измерений
• Центральная точка
• Горячая точка
• Холодная точка
• Пользовательский набор настроек 1
• Пользовательский набор настроек 2

Разница температур

Да

Исходная температура

Да

Учет коэффициента излучения

а: переменная от 0,01 до 1,0 или выбирается из списка материалов

Коррекция измерений

Да

Внешняя оптика / коррекция окон

Да

Сигнализация
Цветовая индикация (изотерма)

• Выше
• Ниже
• Интервал
• Конденсация (влажность/ влажность воздуха/ точка росы)
• Изоляция

Сигнализация функции измерения

Звуковые / визуальные сигналы тревоги (выше / ниже) на любой выбранной функции измерения

Настройка
Цветовые палитры

• Iron
• Gray
• Rainbow
• Arctic
• Lava
• Rainbow HC

Команды настройки

Локальная адаптация единиц измерения, языка, форматов даты и времени

Языки

21

Обновление программного обеспечения камеры

Использование USB-кабеля или SD-карты

Хранение изображений
Хранение данных

Съемная память; SD-карта (8 ГБ)

Замедленная съемка (периодическое сохранение изображений)

От 10 секунд до 24 часов (инфракрасный порт)

Использование дистанционного управления

Использование USB-кабеля или Wi-Fi

Формат файла изображения

Стандартный JPEG, включенные данные по измерения. Только инфракрасный режим

Добавление примечаний к изображениям
Голос

60 секундная аннотация при помощи встроенного микрофона и динамика (и через Bluetooth) на статичных изображениях и видео

Текст

Текст из заранее заданного списка или вводится с помощью виртуальной клавиатуры на сенсорном экране

Аннотация визуального изображения

Да

Эскиз изображения

Да ( только на инфракрасных изображениях)

Эскиз

С сенсорного экрана

Метрлинк

Беспроводное подключение (Bluetooth) к FLIR c Метерлинком

Компас

Да

Информация лазерного дальномера

Да

Информация о площади измерения

Да

GPS

Да: данные о местоположении автоматически добавляются к каждому неподвижному изображению и первому кадру в видео со встроенного GPS

Запись видео на камеру
Радиометрическая инфракрасно-видеозапись

RTRR (.csq)

Безрадиометрическая ИК-видеозапись

H. 264 на карту памяти

Визуальная видеозапись

H. 264 на карту памяти

Потоковая передача видео

• H. 264 (AVC) через RTSP (Wi-Fi)
• MPEG4 через RTSP (Wi-Fi)
• MJPEG над UVC и RTSP (Wi-Fi)

Потоковая передача визуального видео

Да

Цифровая камера
Разрешение

5 Мп со светодиодной подсветкой

Фокус

Фиксированный

Поле зрения

53° × 41°

Подсветка при съемке

Встроенное светодиодное освещение

Лазерный целеуказатель
Юстировка лазера

Положение автоматически отображается на инфракрасном изображении

Лазерный дальномер

Активируется специальной кнопкой

Лазер

Класс 2, 0,05-40 м (1,6-131 фут.) ±1% от измеренного расстояния

Интерфейсы передачи данных
Интерфейсы

USB 2.0, Bluetooth, Wi-Fi, DisplayPort

METERLiNK / Bluetooth

Связь с гарнитурой и внешними датчиками

WI-FI

Одноранговая сеть (ad hoc) или инфраструктура (network)

Аудио

Микрофон и динамик для голосовой аннотации изображений

USB

USB Type-C: передача данных / видео / питание

Стандарт USB

USB 2.0 высокая скорость

Видеовыход

DisplayPort

Видео - тип разъема

DisplayPort через USB Type-C

Система питания
Тип батареи

Перезаряжаемый литий-ионный аккумулятор

Напряжение батареи

3.6 V

Система зарядки

В камере (адаптер пер. тока или 12 В от автомобиля) или двухсекционное зарядное устройство

Время зарядки (с помощью зарядного устройства с двумя отсеками)

2,5 часа до 90% емкости; контролировать ход зарядки аккумулятора можно по светодиодным индикаторам

Работа от внешнего питания

Адаптер переменного тока, 90–260 В переменного тока, 50/60 Гц или 12 В от автомобиля (провод со стандартной вилкой, дополнительно)

Данные по окружающей среде
Диапазон рабочих температур

От -15 до +50°C

Класс защиты

IP 54 (IEC 60529)

Физические характеристики
Вес (вкл. аккумулятор)

1 кг.

Размер (Д × Ш × В)

278,4 × 116,1 × 113,1 мм

Вес аккумулятора

140 г

Размеры аккумулятора (Д × Ш × В)

150 × 46 × 55 мм

Установка на штатив

UNC 1⁄4 дюйма-20

Материал корпуса

PCABS с TPE, магний

Цвет

Черный

Гарантия

24 месяца

Комплектация FLIR E76

  • Инфракрасная камера FLIR E76 с объективом
  • Аккумулятор (2 шт.)
  • Жесткий транспортировочный футляр
  • Зарядное устройство для аккумулятора

Комплект принадлежностей I:

    1. Блок питания
    2. Кабель USB тип C — USB тип C (стандарт USB 2.0), 1,0 м
    3. Карта SD (8 ГБ )
    4. Переходник USB тип C на HDMI, стандартная спецификация UH311
    5. Печатная документация
    6. Питание, 15 Вт/3 А

Комплект принадлежностей II:

    1. Антистатический браслет

Комплект принадлежностей III:

    1. Винты
    2. Ключ Torx T1
    3. Крепление передней крышки
    4. Крепление передней крышки
    5. Кронштейн ремешка на руку, левый
    6. Кронштейн ремешка на руку, правый
    7. Крюк карабина
    8. Передняя крышка
    9. Ремешок крышки объектива
    10. Ремешок на запястье, камера
    11. Ремешок на руку

  • Крышка объектива, передняя
  • Крышка объектива, передняя и задняя
