Тепловизор EATECH HS600

EATECH HS600 — профессиональный тепловизор для промышленной диагностики с ИК-детектором 640 × 480, 5-дюймовым сенсорным экраном, камерой, лазерным дальномером и подсветкой. В режиме Super Resolution разрешение ИК-изображений достигает 1280 × 960. Температурная чувствительность детектора составляет 40 мК. Стандартный объектив с фокусным расстоянием 25 мм оснащен электроприводом и поддерживает автоматическую фокусировку.

Главные особенности

• Высокое разрешение ИК-изображений — детектор 640 × 480 и режим Super Resolution для получения термограмм с разрешением до 1280 × 960.
• Автоматическая и ручная фокусировка — электропривод объектива 25 мм поддерживает автоматическую настройку резкости и ручное управление фокусом.
• Поворотный блок камер — ИК-объектив, цифровая камера, лазерный дальномер и подсветка объединены в подвижный блок для работы с нужного ракурса.
• Панорамная съемка — функция Panoramic Mosaic автоматически объединяет последовательные кадры в единую термограмму.
• Цифровое увеличение до 35× — помогает рассматривать отдельные элементы и детали термограммы без смены объектива.
• Сменная оптика — дополнительные объективы подходят для широкоугольной, теле- и макросъемки, а высокотемпературная оптика расширяет диапазон измерений до 2000 °C.
• Широкий выбор интерфейсов — USB-C, LAN, HDMI, Wi-Fi и Bluetooth^® используются для передачи данных, подключения к сети и вывода изображения на внешний экран.
• 64 ГБ памяти и карта SD — результаты обследований можно сохранять вместе с текстовыми или голосовыми аннотациями.

Детальные термограммы

ИК-детектор с разрешением 640 × 480 пикселей и термочувствительностью 40 мК дает подробное представление о распределении температуры на поверхности оборудования. Во время анализа оператор может одновременно контролировать несколько температурных параметров и сопоставлять показания на разных участках объекта.

Для визуализации предусмотрен набор цветовых палитр. Отдельные зоны изображения можно рассматривать с увеличением до 35×, чтобы подробнее изучить мелкие элементы и участки с характерными температурными изменениями.

Работа с крупными объектами

При обследовании протяженных объектов стандартного поля зрения может быть недостаточно для съемки всей конструкции одним кадром. Функция Panoramic Mosaic последовательно объединяет несколько кадров в единую панорамную термограмму, сохраняя тепловую картину объекта целиком.

Режим подходит для съемки крупного оборудования, когда важно одновременно видеть общую картину распределения температуры и сохранять детализацию отдельных участков.

Камера и видоискатель

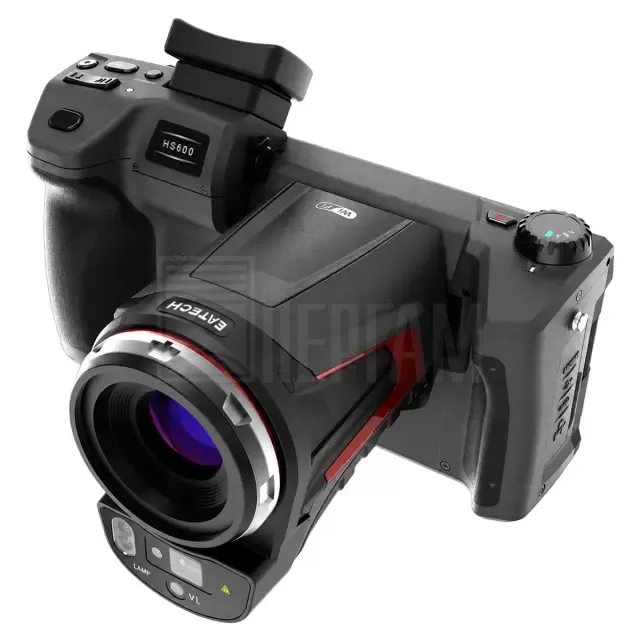

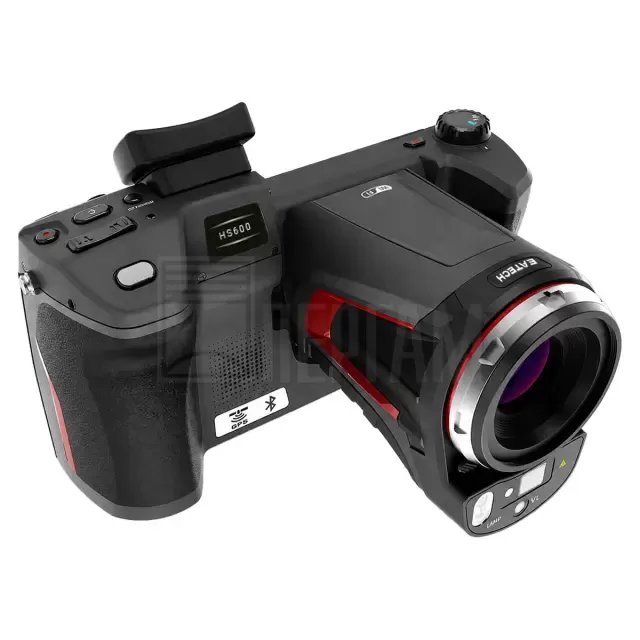

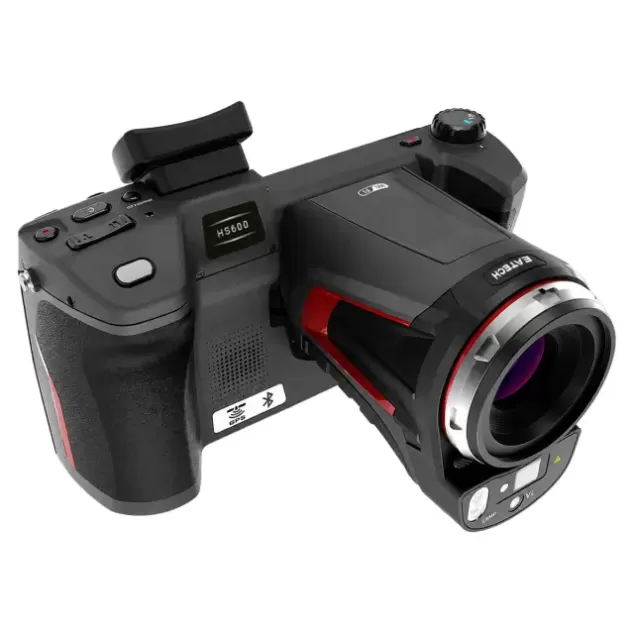

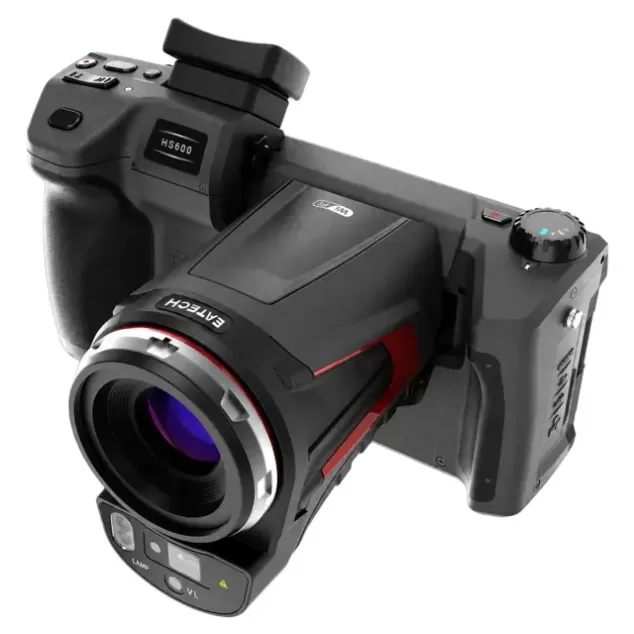

Камера, лазерный дальномер и подсветка объединены в поворотный блок, положение которого можно менять относительно корпуса тепловизора. Поворотный экран дополняет эту конструкцию и дает больше свободы при выборе положения прибора во время обследования.

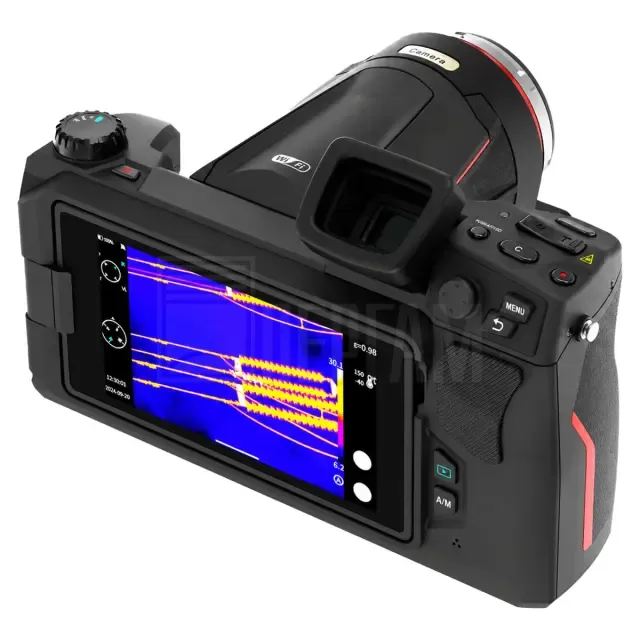

Для работы при ярком внешнем освещении предусмотрен электронный видоискатель с наглазником. Он помогает контролировать изображение, когда условия освещения затрудняют работу с экраном.

Документирование результатов

Термограммы и другие результаты обследований сохраняются во встроенной памяти объемом 64 ГБ или на карте SD. К файлам можно добавлять голосовые и текстовые аннотации.

Для передачи и дальнейшей обработки предусмотрен экспорт данных. При активации соответствующего сервиса записанные материалы также можно загружать в облачное хранилище.

Дополнительная оптика

Для EATECH HS600 предусмотрены сменные объективы, которые расширяют возможности тепловизора. Широкоугольная оптика дает более широкий охват сцены, телеобъективы рассчитаны на удаленные цели, а макрообъектив — на детальное обследование небольших элементов.

Высокотемпературный объектив расширяет верхнюю границу диапазона измерений до 2000 °C. Он используется для теплового контроля объектов с температурой выше рабочего диапазона стандартной оптики.

Подключение внешних устройств

Для подключения к ПК и внешнему дисплею предусмотрены интерфейсы USB-C, LAN и HDMI. Беспроводная передача данных и подключение совместимых устройств выполняются по Wi-Fi и Bluetooth.

Управление тепловизором

Управление EATECH HS600 сочетает физические кнопки с джойстиком и сенсорный экран. Для ввода текста предусмотрена виртуальная клавиатура.
