Портативный комплекс трехспектральной диагностики для энергетики Guide H-UV

Портативный комплекс трёхспектральной диагностики для энергетики

Портативный комплекс Guide H-UV объединяет тепловизор, ультрафиолетовый модуль и канал видимого изображения для диагностики высоковольтного электрооборудования. Позволяет обнаруживать коронные и частичные разряды, выявлять температурные аномалии и локализовать дефекты на линиях электропередачи, подстанциях и других энергетических объектах.

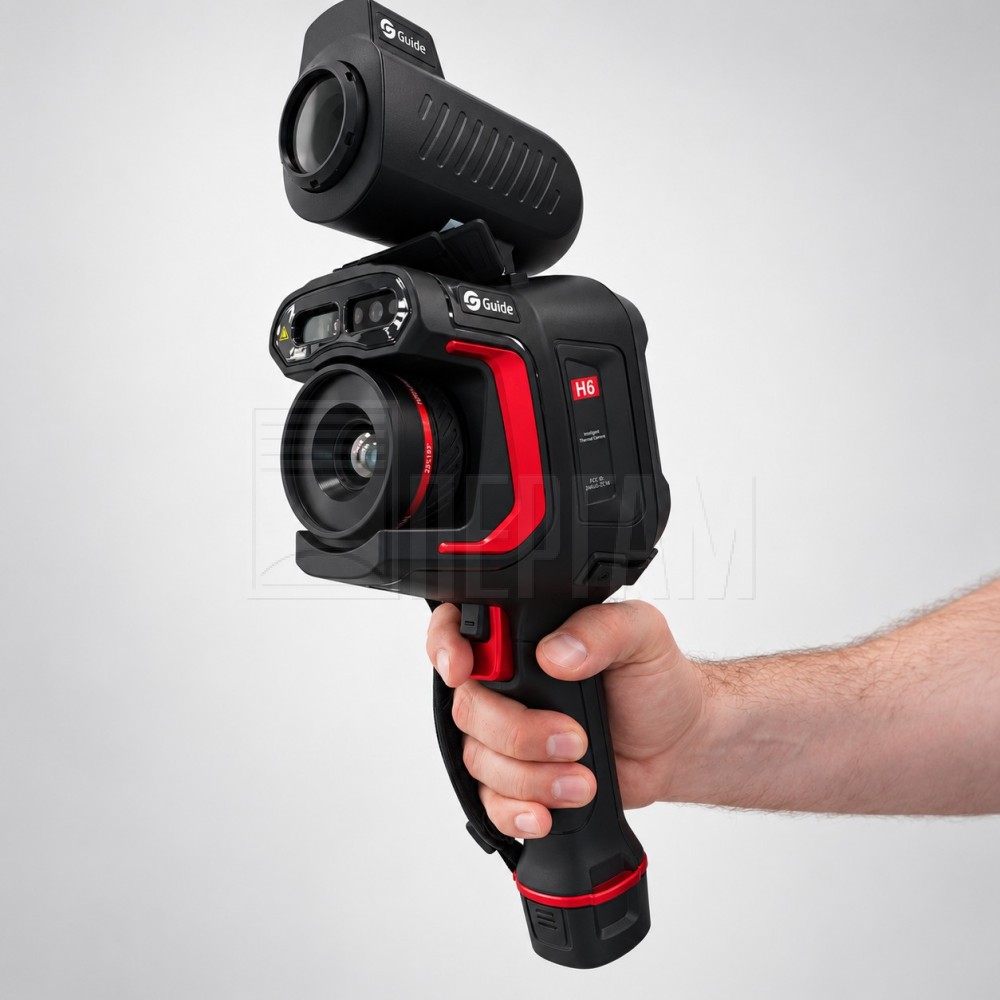

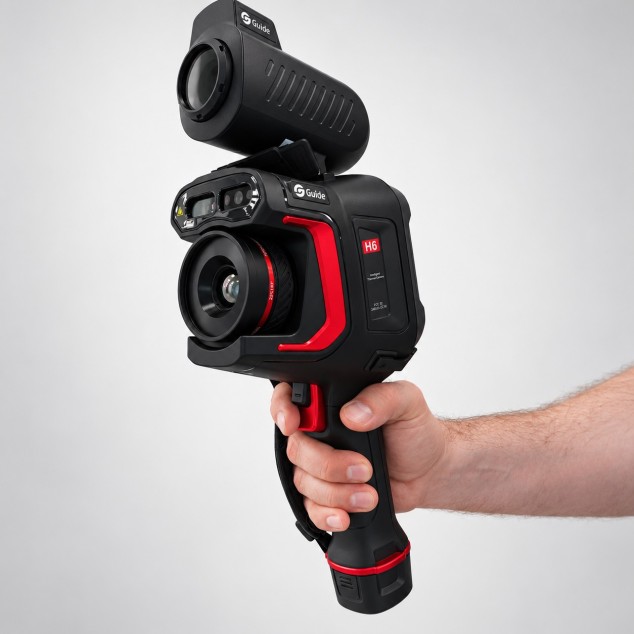

Комплекс разработан на базе профессиональных тепловизоров Guide H-серии и выпускается в двух исполнениях: Guide H3+ UV+IR и Guide H6 UV+IR. Обе модификации оснащаются ультрафиолетовым модулем с высокой чувствительностью и возможностью проведения обследований при дневном освещении.

Трёхспектральная диагностика электрооборудования

Главная особенность Guide H UV заключается в возможности обнаружения электрических разрядов и контроля температурного состояния оборудования с помощью одного прибора.

Ультрафиолетовый канал работает в спектральном диапазоне 240–280 нм, который относится к солнечно-слепой области УФ-спектра. Это позволяет регистрировать ультрафиолетовое излучение коронных разрядов в дневное время, в том числе при ярком солнечном освещении.

УФ-модуль обеспечивает обнаружение разрядов с заявленной чувствительностью от 1 пКл на расстоянии 12–15 м. Минимальная чувствительность детектора составляет 2,0 × 10⁻¹⁸ Вт/см². Система поддерживает автоматическую фокусировку, подсчёт зарегистрированных УФ-фотонов и настройку области измерения.

Инфракрасный канал используется для выявления локального перегрева электрических соединений, контактов и других элементов оборудования. Тепловизор оснащается неохлаждаемым VOx-детектором с шагом пикселя 12 мкм. В зависимости от исполнения разрешение ИК-матрицы составляет 384 × 288 или 640 × 480 пикселей.

Температурные измерения выполняются в диапазонах от −40 до +150 °C и от 0 до +650 °C. При использовании специального высокотемпературного фильтра верхний предел измерений достигает +2000 °C.

Канал видимого изображения позволяет определить расположение выявленных дефектов относительно конструктивных элементов оборудования. Совмещение ультрафиолетового изображения с видимым или инфракрасным облегчает локализацию источников разрядной активности.

Режимы визуализации и анализа

Guide H UV поддерживает шесть режимов отображения:

• IR: инфракрасное изображение для температурного контроля.

• VL: изображение в видимом спектре.

• UV+VL: наложение ультрафиолетового изображения на видимое.

• UV+IR: совмещение ультрафиолетового и инфракрасного каналов.

• MIF: режим совмещения изображений.

• PIP: режим «картинка в картинке».

Встроенная функция подсчёта УФ-фотонов позволяет контролировать интенсивность зарегистрированного излучения в выбранных областях изображения. Поддерживаются показатели CPS и CPM, настройка измерительных зон и сигнализация.

Для температурного анализа предусмотрены точки, линии и области измерения. В зависимости от исполнения можно использовать до 10 или 16 аналитических объектов.

Области применения

Guide H UV предназначен для диагностического обследования объектов электроэнергетики:

• Воздушные линии электропередачи: обследование изоляторов, арматуры, проводов и соединений, обнаружение коронных разрядов.

• Электрические подстанции: контроль высоковольтного оборудования, контактных соединений, изоляторов и токоведущих элементов.

• Распределительные устройства: обнаружение электрических разрядов и перегрева на доступных для визуального обследования компонентах.

• Электростанции: диагностика электрооборудования и выявление признаков развивающихся дефектов.

Совместное применение УФ- и ИК-диагностики помогает получить дополнительные сведения о техническом состоянии оборудования, локализовать обнаруженные дефекты и определить участки, требующие дальнейшего обследования.

Конструкция и дополнительные возможности

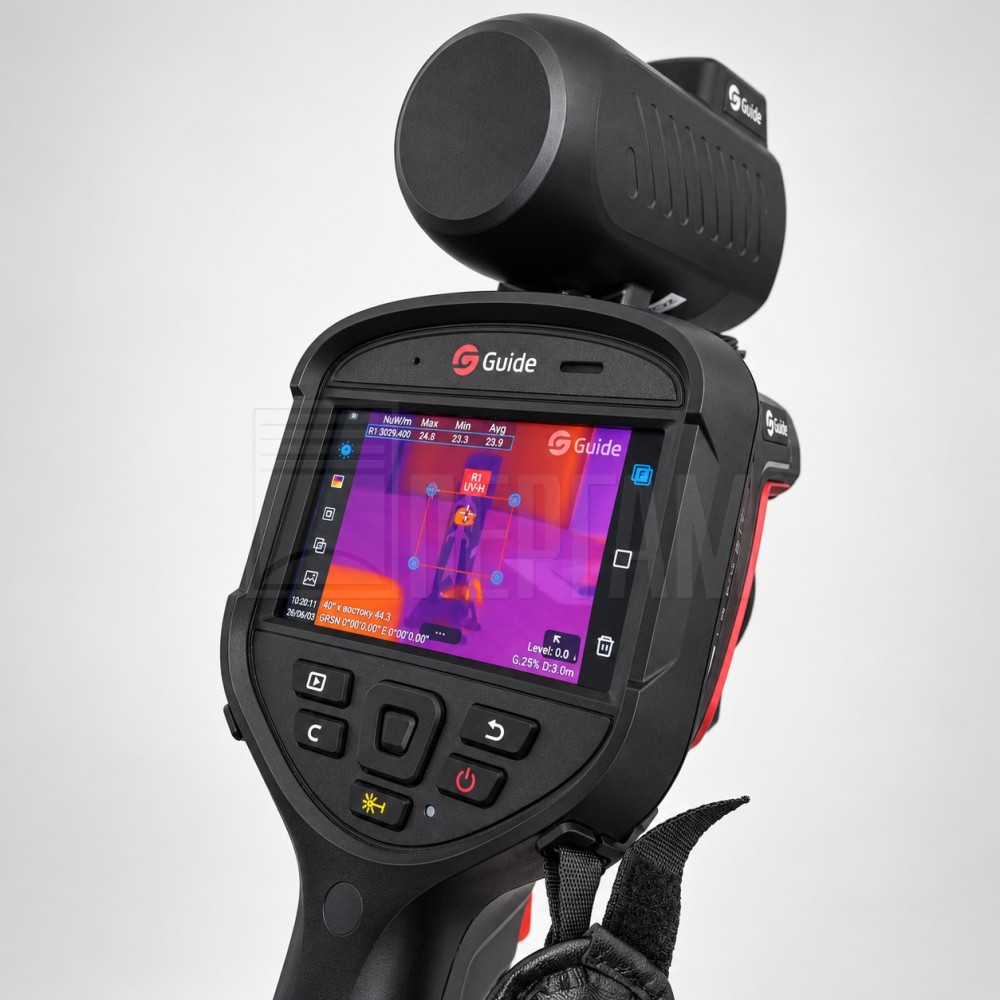

Тепловизор оснащён сенсорным ЖК-дисплеем диагональю 4,3 дюйма с разрешением 800 × 480 пикселей. Предусмотрены автоматическая фокусировка ИК- и УФ-каналов, сменные объективы с автоматическим распознаванием, цифровое увеличение и 15 цветовых палитр.

Встроенный лазерный дальномер работает на расстоянии от 0,1 до 40 м. Для записи результатов доступны форматы JPG, MP4 и IRGD с температурными данными. Внутренняя память объёмом 64 ГБ дополняется поддержкой карт SD ёмкостью до 256 ГБ.

Для передачи данных и дополнительных функций предусмотрены USB Type-C, Wi-Fi 5, Bluetooth 5.0, GPS и электронный компас. Поддерживается обновление программного обеспечения по беспроводной сети (OTA).

Корпус имеет степень защиты IP54. Заявленная устойчивость к падению составляет 2 м. Время автономной работы от литий-ионного аккумулятора составляет от 3 до 5 часов.

Доступные исполнения

Guide H3+ UV+IR оснащается ИК-матрицей 384 × 288 пикселей с температурной чувствительностью NETD ≤45 мК. Цифровое увеличение до 10×, поддержка 10 аналитических объектов.

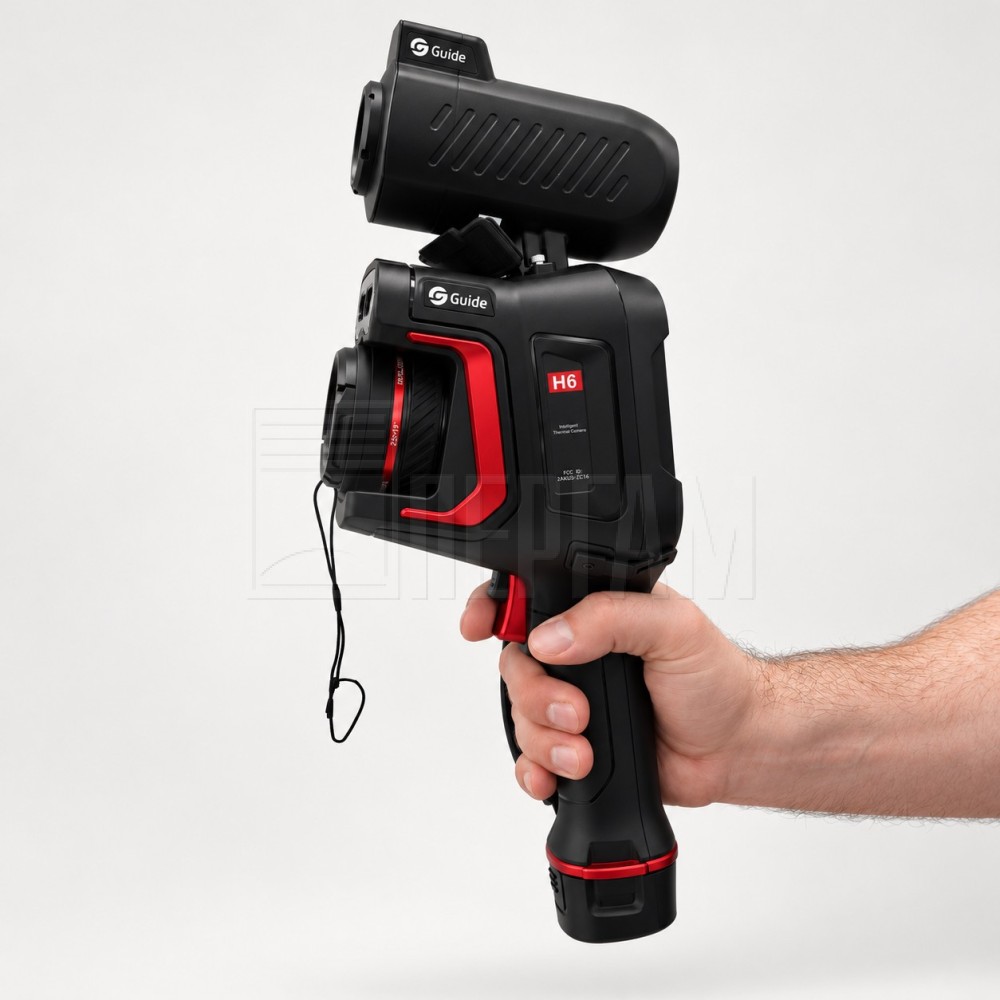

Guide H6 UV+IR оснащается ИК-матрицей 640 × 480 пикселей с температурной чувствительностью NETD ≤30 мК. Цифровое увеличение до 20×, поддержка 16 аналитических объектов.

Обе версии используют ультрафиолетовый модуль с одинаковыми заявленными характеристиками обнаружения разрядов.
