Тепловизор EATECH HT850

О приборе

EATECH HT850 предназначен для тепловизионного контроля сложных промышленных, энергетических, строительных и других объектов. Высокое разрешение ИК-матрицы в сочетании со сменной оптикой помогает детально изучать как крупные конструкции, так и отдельные элементы. Для настройки резкости предусмотрены ручной, автоматический и непрерывный режимы фокусировки.

Стандартные диапазоны измерений охватывают температуры от -40 до +800 °C. Для высокотемпературных задач предусмотрена высокотемпературный объектив, с которым верхний предел измерений достигает +2500 °C.

Главные особенности

• Детальное обследование сложных объектов — высокое разрешение инфракрасного изображения помогает выделять даже небольшие тепловые аномалии.
• Работа с объектами на разной высоте — поворотный блок оптики и камеры упрощает съёмку с разных ракурсов.
• Гибкие режимы фокусировки — автоматические и ручные режимы можно выбирать в зависимости от характера объекта и условий съёмки.
• Измерение высоких температур — дополнительная высокотемпературная оптика расширяет область применения прибора при контроле технологических процессов.
• Анализ результатов непосредственно на объекте — сохранённые материалы можно исследовать, дополнять комментариями и использовать для подготовки отчётов без переноса всей работы на компьютер.
• Совместная работа с результатами обследования — материалы можно передавать на мобильные устройства и размещать в облачном сервисе.
• Привязка результатов к месту обследования — GPS и электронный компас помогают ориентироваться при работе на крупных и территориально распределённых объектах.

Высокая детализация теплового изображения

EATECH HT850 оснащён неохлаждаемой VOx-матрицей разрешением 1024 × 768 с чувствительностью 25 мК. Режим Super Resolution увеличивает разрешение изображения до 2048 × 1536. Для более подробного изучения отдельных участков термограммы предусмотрено цифровое увеличение.

Штатный объектив имеет фокусное расстояние 28 мм. Для EATECH HT850 также доступны сменные объективы, от широкоугольного до телеобъективов.

Выбор режимов фокусировки

В EATECH HT850 резкость изображения можно настраивать вручную или автоматически. Автофокус работает по центральной или выбранной точке изображения, а также по расстоянию до объекта, определённому лазерным дальномером.

Для съёмки движущихся объектов предусмотрен непрерывный режим фокусировки, при котором резкость при перемещении поддерживается автоматически.

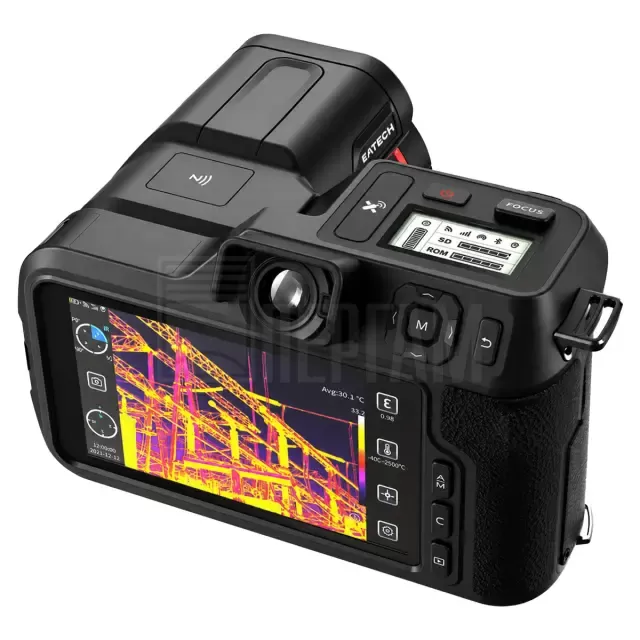

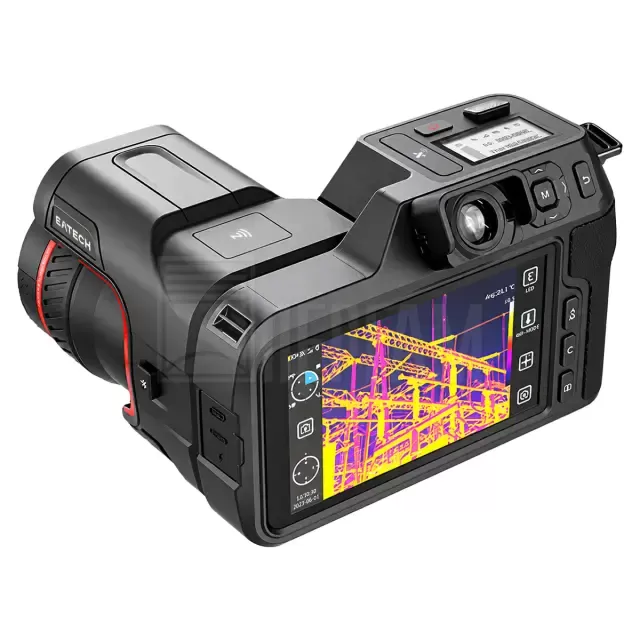

Поворотный блок, дисплей и видоискатель

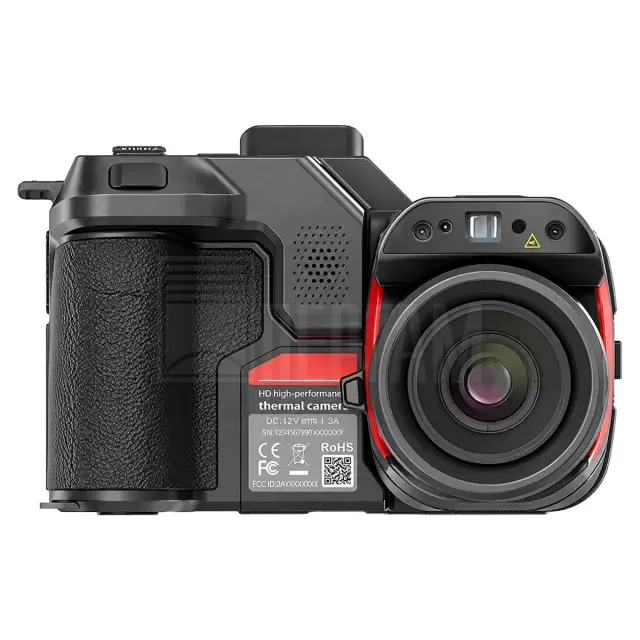

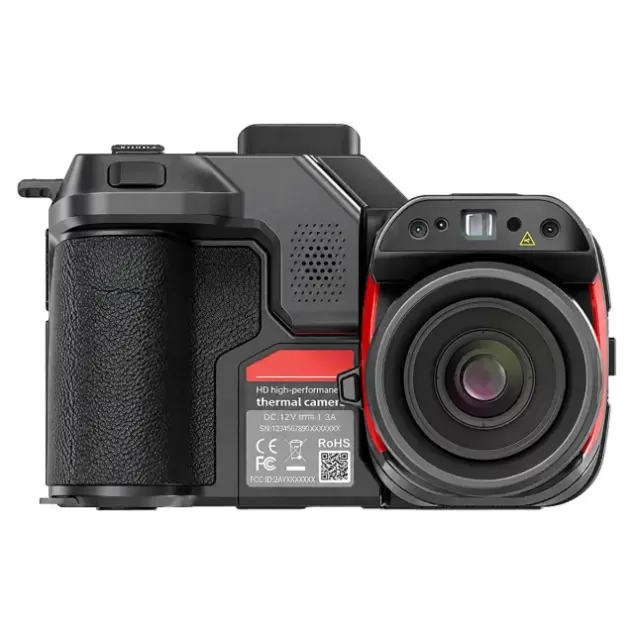

Блок объектива можно наклонять относительно корпуса HT850. В блок встроены цифровая камера, лазерный целеуказатель, дальномер и подсветка. Поворотная конструкция подходит для съёмки с разных ракурсов, особенно при обследовании объектов, расположенных выше или ниже уровня оператора.

Для работы с изображением предусмотрены 5,5-дюймовый сенсорный дисплей и отдельный видоискатель. Разрешение обоих экранов составляет 1920×1080.

Широкий диапазон измерения температуры

EATECH HT850 работает в диапазонах от -40 до +150 °C и от 0 до +800 °C. При установке дополнительного высокотемпературного объектива верхний предел измерений достигает +2500 °C.

Температурные данные сохраняются вместе с термограммами и доступны для последующего анализа. Обработку результатов можно выполнять непосредственно на тепловизоре во время обследования.

Анализ и оформление результатов

Сохранённые термограммы можно анализировать непосредственно на приборе во время обследования. Температурные данные доступны для обработки вместе с изображением, поэтому результаты можно оценивать сразу на месте.

Для оформления результатов предусмотрены текстовые аннотации и PDF-отчёты. Отчёты создаются по редактируемым шаблонам, которые можно адаптировать под конкретную задачу.

Фото- и видеосъёмка

EATECH HT850 поддерживает фото- и видеозапись в инфракрасном и видимом диапазонах. Цифровая камера используется для записи внешнего вида объекта, а режимы совмещения помогают одновременно оценивать визуальное и тепловое изображение.

Прибор также поддерживает запись радиометрического видео, в котором сохраняются температурные данные для последующего анализа.

Передача данных и облачный сервис

EATECH HT850 поддерживает подключение к мобильным устройствам по беспроводным интерфейсам. NFC используется для быстрого сопряжения со смартфоном или планшетом.

На подключённом мобильном устройстве можно просматривать видеопоток с тепловизора в реальном времени и работать с сохранёнными материалами. Облачный сервис предназначен для хранения термограмм и видеозаписей с аннотациями и совместной работы с ними.

GPS и электронный компас

EATECH HT850 оснащён встроенными GPS и электронным компасом. Навигационные данные можно использовать при обследовании крупных промышленных и инженерных объектов, где важно определить местоположение и направление съёмки. GPS и компас также дополняют результаты обследования географической информацией, что удобно при работе на протяжённых объектах и больших территориях.
