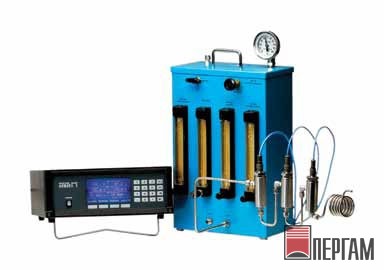

MG101 - система калибровки влагомеров предназначена для получения точных и воспроизводимых значений содержания водяных паров в потоке газа. Установка основана, по существу, на получении состояния точки росы/замерзания с широким диапазоном регулирования и имеют погрешность ±1 %.
Система MG101 основана на методе разбавления газов. Сухой газ, поступающий в систему, разделяется на два потока. Газ в одном из них насыщается парами воды при известной температуре, а другой - при этом остается сухим (см. схемы газовых потоков). Затем оба потока смешиваются. Насыщенный водяными парами газ разбавляется определенным количеством сухого газа для получения смеси газ/водяной пар с необходимым содержанием влаги.
Первая стадия разбавления используется для получения газа с известным содержанием влаги в диапазоне температур точки росы/замерзания в пределах от -42°С до значения на 10°С меньшего, чем температура окружающей среды. Вторая стадия разбавления используется для получения газа с известным содержанием влаги в диапазоне температур точки росы/замерзания от -75°С до значения на 10°С меньшего, чем температура окружающей среды. Если температура, соответствующая точке замерзания, лежит в области сухого газа то содержание водяных паров в поступающем газе должно быть незначительным по сравнению с конечной концентрацией заданной смеси (1 % или менее).
Система MG101 может быть использована для градуировки или различных видов калибровки датчиков влажности на основе оксида алюминия фирмы Panametrics. Кроме того, с её помощью могут быть решены различные задачи, требующие получения точных и воспроизводимых значений содержания влаги в газах. Так как система MG101 не потребляет электроэнергии в процессе работы, то она является взрывобезопасной.
Файлы для GE Sensing MG101
-
Технические характеристикиpdf, 89.04 KB
-
Свидетельство об утверждении типа средств измеренийpdf, 1.08 MB
Возникли вопросы по товару?

Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Республике Беларусь.
Готов ответить на ваши вопросы по товару «GE Sensing MG101». Обращайтесь, если вам нужна консультация или вы хотите оформить заказ. Помогу выбрать подходящее оборудование.
- +375 (17) 375-35-39
- golubev@pergam.ru
- Задайте вопрос специалисту
Технические характеристики
Диапазон температур точки росы/замерзания
MG101: от -75°С до значения на 10°С меньшего, чем температура окружающей среды (эквивалентно, 1,2 ppm и 12,120 ppm в газах при давлении 1 атм. и температуре окружающей среды 20°С)
Абсолютная погрешность
±1°С по температуре точки росы/замерзания
Требования к входящему газу
Содержание влаги не должно превышать 1 % от заданного значения концентрации смеси
Расход
9,2 л/мин, максимум
Давление
от 379,2 до 413,7 кПа
Давление на выходе
- От давления окружающей среды до 68?9 кПа, регулируемое
Электропитание
- Не требуется
Размеры (ширина х высота х толщина)
- 304,8 х 457,2 х 152,4 мм
Вес нетто
- 11,3 кг
Входные и выходные соединения
- Штуцер 1/4 дюйма
