Расходомер Panametrics DigitalFlow XGS868

Ультразвуковой стационарный измерительный преобразователь расхода пара Panametrics DigitalFlow XGS868
Артикул: 22073
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
№ 59891-15

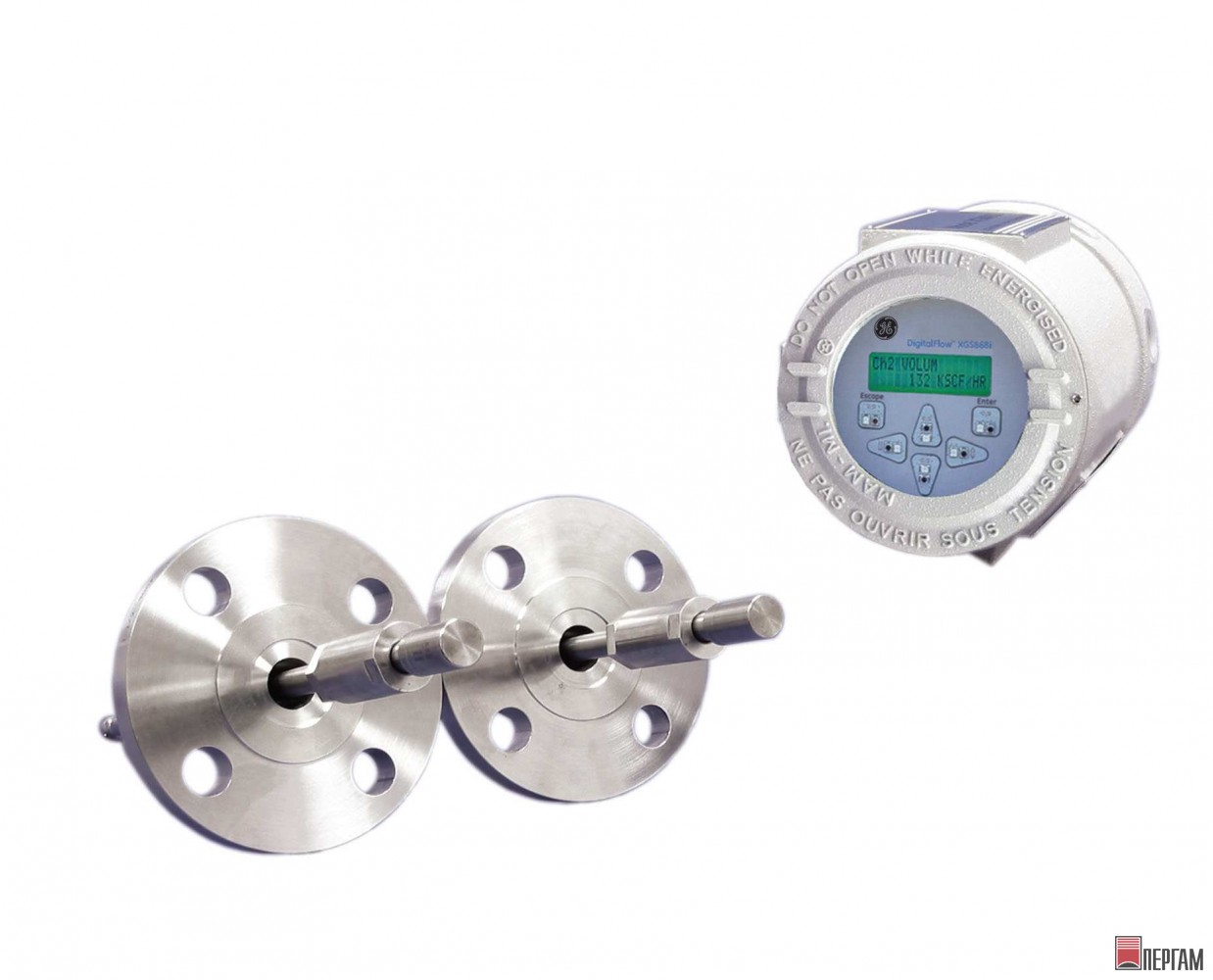

Расходомер Panametrics DigitalFlow XGS868
описание в pdf

Стационарный ультразвуковой расходомер пара

DigitalFlow™ XGS868 - измерительный преобразователь расхода пара. XGS868 новый ультразвуковой расходомер серии расходомеров DigitalFlow фирмы Panametrics. Обе, одноканальная и двуканальная модели преобразователя разработаны для измерения массового расхода насыщенного и перегретого пара, а также объемного расхода влажного пара. XGS868 представляет собой широкодиапазонный, простой в установке и точный расходомер, практически не требующий технического обслуживания.

Компактное исполнение

Все электронные элементы преобразователя XGS868 размещены в его компактном корпусе, который может быть установлен непосредственно на трубопроводной линии или газоходе в точке контроля, значительно упрощая подключение ультразвуковых преобразователей и повышая надежность системы измерения расхода в целом.

Корреляционная времяимпульсная технология

XGS868 основаны на использовании корреляционной времяимпульсной технологии измерения расхода Correlation Transit-Time фирмы Panametrics. Прибор измеряет время похождения акустического сигнала между двумя ультразвуковыми преобразователями, а затем рассчитывает величину расхода измеряемой среды.

Измерение массового расхода

Величина этого расхода с одновременным вводом значений температуры и давления позволяет мощному встроенному компьютеру рассчитать массовый расход пара. Значения массового расхода могут быть отображены локально на дополнительно встроенном в XGS868 дисплее или переданы в удаленную систему, используя порты RS232 или RS485. Порт RS485 обеспечивает удаленному компьютерному терминалу доступ к расширенным функциям программирования XGS868.

Двухканальная модель

Дополнительно к стандартной одноканальной модели XGS868, двухканальная модель обеспечивает увеличение точности в случае применения двухлучевого способа измерения расхода на одной трубе. Двухканальная модель может также использоваться для измерения расхода в двух различных трубах. Для каждого из каналов измерения расхода используется независимая пара ультразвуковых преобразователей фирмы Panametrics, которые при установке в трубопровод не создают помех движению потока.

Снижение эксплуатационных затрат

Измерительные преобразователи расхода пара XGS868 не создают препятствий движению потока среды и, соответственно, потерь давления, что снижает необходимость их регулярного обслуживания в отличии от других расходомеров, требующих значительных затрат на техническое обслуживание. Специальное металлическое уплотнение ультразвуковых преобразователей, которое поставляется с XGS868, защищает от капельной эрозии и влияния температурных циклов расширения.

Эксплуатация в широком диапазоне изменений расхода и давления пара

В отличии от традиционных расходомеров, преобразователь XGS868 может быть использован в широком диапазоне изменения расхода влажного, насыщенного или перегретого пара при давлении до 22 МПа. Динамический диапазон XGS868 равен 1500:1.

Измерение расхода при высоких температурах среды

Максимально возможная температура применения 205°С стандартной системы ультразвуковых преобразователей 205°С может быть увеличена до 500°С при использовании новой системы ультразвуковых преобразователей BWTТМ (Bundle Wavequide TechnologyTM - волноводная концентрация пучка импульсов) фирмы Panametrics.

Отсутствие необходимости в регулярном техническом обслуживании

XGS868 представляет дальнейшее развитие серии современных ультразвуковых расходомеров газа фирмы Panametrics. Ультразвуковые преобразователи XGS868 не приводят к потерям давления, не имеют движущихся частей или деталей, где могут накапливаться загрязнения. Прибор не требует регулярного технического обслуживания и обеспечивает надежные, свободные от дрейфа измерения расхода.

Большой выбор конфигураций прибора и ультразвуковых преобразователей

Широкий набор ультразвуковых преобразователей и измерительных ячеек как стандартных, так и выполненных в соответствии с требованиями заказчика, обеспечивают максимальную гибкость и универсальность системы измерения расхода, которая может применяться для труб диаметром 1200 мм и более.

Технические характеристики Расходомер Panametrics DigitalFlow XGS868

Технические характеристики

Количество каналов
  • Стандартное исполнение: один канал
  • Дополнительно: два канала (измерение в двух трубах или 2-х лучевой способ для одной трубы)
Исполнение корпуса
  • Стандартное: алюминий с эпоксидным покрытием NEMA 7/4X; категория взрывобезопасности Class I, Div. 1, Groups C, D; категория пожароопасности EЕxd IIC T6
  • Дополнительно: нержавеющая сталь NEMA 7/4X; категория взрывобезопасности Class I, Div. 1, Groups C, D; категория пожароопасности EЕxd IIC T6
Размеры и вес
  • Стандартное исполнение: 4,5 кг; 208×168 мм (высота×диаметр)
  • Дополнительно:13,6 кг; 208×168 мм (высота×диаметр)
Диапазон измерения скорости (реверсивный поток)
  • От -46 до -0,03 м/с
  • От 0,03 до 46 м/с
Относительная погрешность измерения скорости

±1 % при скорости потока в пределах от ±0,9 до ±46 м/с

Примечание: Погрешность зависит от размеров трубы и использования 1 или 2-х ходового способа измерения.

Динамический диапазон
1500:1
Воспроизводимость

От ±0,2 до ±0,5 % при скорости потока от 0,3 до 46 м/с

Примечание: Характеристики справедливы для потока с полностью развитым профилем и зависят от установки преобразователей. При этом может быть необходимо наличие прямых участков трубы длиной 20D и 10D, соответственно, до места установки и после него.

Напряжение, частота
  • Стандартное: от 200 до 240 В ±10 % переменного тока, 50/60 Гц
  • Дополнительно: от 12 до 28 В ±5 % постоянного тока
Потребляемая мощность
20 Вт, максимум
Рабочая температура
От -40 до 60 °С
Температура хранения
От -55 до 75 °С
Цифровой дисплей
Дополнительно: 2 строки × 16 символов жидкокристаллический дисплей с подсветкой; настраивается для отображения до 4 измеряемых параметров последовательно.
Запись данных
Дополнительная карта памяти 512 kB (расширение до 2 MB). В комплект входит разъем для стандартной PCMCIA карты для дальнейшего расширения памяти и перегрузки данных.
Аналоговые входы
Два изолированных входа 4-20 мА с питанием по цепи (токовая петля) 24 В
Входы для термометров сопротивления
2 или 4 изолированных входа с 3-х проводной схемой подключения платиновых термометров сопротивления градуировки 100П; диапазон измерения от -100 до 350 °С
Аналоговые выходы
  • Стандартные: 2 изолированных токовых выхода 0/4-20 мА, нагрузка 600 Ом, максимум
  • Дополнительно: 2 изолированных токовых выхода 0/4-20 мА, нагрузка 1 кОм максимум
Цифровые входы/выходы
  • Стандартный: RS232 последовательный порт для РС, терминала или принтера
  • Дополнительно: RS485 (многопользовательский интерфейс)
Выходы на суммирование/частотные выходы

Дополнительно: 2 или 4 выходов на суммирование/частотных выходов с оптической развязкой; 100 В постоянного тока макс., 3 А макс., 1 Ватт макс., от 0 до 10 кГц максимум

  • Режим суммирования: 1 импульс на единицу параметра (например, 1 импульс/м3)
  • Частотный выход: частота пропорциональна амплитуде параметра (например, 10 Гц = 1 м3/час)
Плата реле обычного исполнения
  • 2 или 4 реле Form-C; 120 В переменного тока, 28 В постоянного тока, максимум, 5 А макс.; мощность 30 Ватт для постоянного тока максимум, для переменного тока 60 Ватт
Плата реле герметичного исполнения
  • 2 или 4 реле Form-C; 120 В переменного тока, 28 В постоянного тока, макс., 2 А макс.; мощность для постоянного тока 56 Ватт максимум, для переменного тока 60 Ватт

Примечание: Аналоговые входы и выходы, опции суммирования и/или сигнализации обеспечиваются в определенных сочетаниях. Консультируйтесь в Компании Panametrics относительно возможностей дополнительных плат.

ИК-линия связи
Ручной пульт дистанционного управления и связи для программирования, управления, загрузки данных и диагностики; питание от батареи напряжением 9 В.
Кабели
  • Стандартные: пара коаксиальных кабелей, тип RG62 a/u длиной до 1 м
  • Дополнительно: длина кабелей до 305 м
Предусилитель
  • Предусилитель, устанавливаемый по месту, при использовании длинных кабелей или в условиях значительного ослабления сигнала
  • Рабочая температура: от -40 до 60 °С

Отзывы Расходомер Panametrics DigitalFlow XGS868

Пока нет отзывов.

Обсуждение Расходомер Panametrics DigitalFlow XGS868

Добрый день!
Интересуют требования по прямым участкам
Елисеева Юлия    17.08.2015
ответить
Юлия, добрый день!

В настоящий момент требования по прямолинейным участкам не прописано в сертификате СИ на данное оборудование. Но есть рекомендации производителя которые составляют 20 диаметров до места установки и 10 диаметров после.

Их возможно сократить до 10Д до и 5Д после установки с увеличением погрешности в 2 раза.
Пергам    17.08.2015
