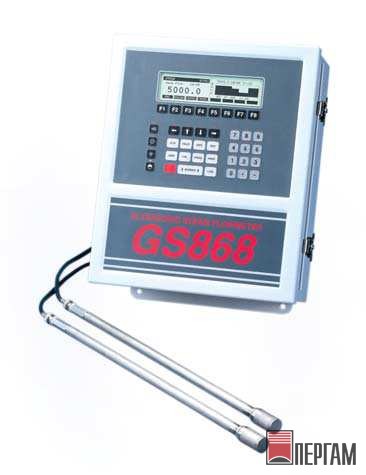

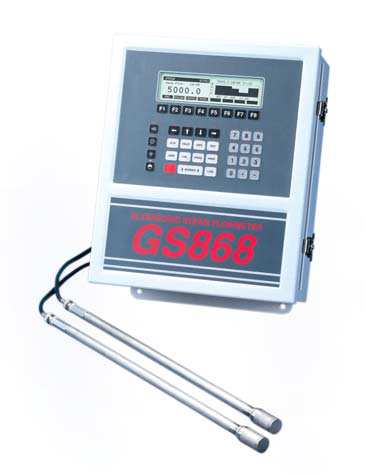

Расходомер Panametrics DigitalFlow GS868

Ультразвуковой стационарный массовый расходомер пара Panametrics DigitalFlow GS868
Артикул: 22072
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
№ 50009-12
Расходомер Panametrics DigitalFlow GS868
описание в pdf

Массовый расходомер пара для труб диаметром от 50 до 1200 мм.

Стационарный ультразвуковой расходомер пара реализует запатентованную корреляционную времяимпульсную технологию измерения расхода Correlation Transit-Time, обеспечивающую точные, свободные от дрейфа измерения с использованием ультразвуковых преобразователей, которые не создают препятствий движению потока.

Корреляционная времяимпульсная технология

Компактные ультразвуковые преобразователи, установленные в трубопроводе или газоходе, один из которых расположен выше по течению относительно другого, посылают и принимают ультразвуковые импульсы, проходящие через поток газа. Прибор измеряет разность времен прохождения сигналов по направлению потока и против него и, используя процедуры расширенной цифровой обработки сигналов и корреляционного детектирования, рассчитывает скорость и объемный расход. Расчет массового расхода осуществляется по введенным в GS868 значениям температуры и давления, используя таблицы свойств водяного пара, занесенные в память прибора.

Широкий диапазон размеров труб и условий эксплуатации

Широкий диапазон измеряемых скоростей потока и возможность измерения расхода в трубопроводах различного диаметра позволяют использовать один расходомер - DigitalFlow GS868 - для решения таких задач, где ранее необходимо было применять несколько разных типов расходомеров. GS868 обеспечивает измерение скорости насыщенного и перегретого пара в пределах от 0,03 до 46 м/с в любом направлении движения потока в трубах диаметром от 50 до 1200 мм.

Для обеспечения максимальной точности используется двухканальная модель GS868, которая может быть установлена для двухлучевого измерения расхода в одной точке трубопровода. Двухканальная модель может также применяться для измерения расхода в двух трубах или в двух различных точках одной трубы, обеспечивая дополнительное снижение удельных затрат на точку контроля.

Отсутствие потерь давления и необходимости регулярного обслуживания

Ультразвуковые преобразователи GS868 не создают помех движению потока и их установка не приводит к потерям давления в отличии от других типов расходомеров. Прибор GS868 не имеет движущихся частей и отводов для отбора давления, разработанные способы монтажа преобразователей не дают возможности загрязнениям накапливаться в местах их установки, исключая необходимость смазки, очистки или других операций по техническому обслуживанию.

Гибкость установки

Удобная и простая установка GS868 является его отличительной характеристикой GS868. Система для измерения расхода состоит из одной или двух пар ультразвуковых преобразователей, предусилителей и электронного блока. Ультразвуковые преобразователи могут быть установлены в измерительный участок или, непосредственно, в технологическую линию. Электронный блок GS868 может быть удален от преобразователей на расстояние до 150 м. Локальное и дистанционное программирование, а также широкие возможности для обеспечения вывода информации, позволяют использовать GS868 практически в любых технологических процессах.

Дистанционное или локальное программирование

Встроенная программа GS868 обеспечивает легкость процесса проведения измерений и адаптацию к различным условиям эксплуатации. Программа последовательно выдает ряд запросов для ввода необходимых параметров трубопровода и другой информации, которая может быть введена с помощью клавиатуры прибора или персонального компьютера, используя заказное программное обеспечение Instrument Data Manager (IDM). Встроенная система защиты (пароль) исключает возможность несанкционированного доступа к данным.

Диагностика

Кроме скорости, объемного и массового расхода GS868 обеспечивает также вывод таких диагностических параметров, как время прохождения ультразвукового сигнала, скорость звука в газе и других величин, отражающих возможные отклонения или неисправности в работе системы. Любые из указанных параметров могут быть легко выведены на печать, переданы на выход в аналоговой или цифровой форме, а также отображены в численном или графическом формате на двойном жидкокристаллическом дисплее прибора.

Цифровые и аналоговые выходы

Расходомер DigitalFlow GS868 обеспечивает вывод необходимой информации, используя стандартные цифровые и аналоговые выходы, а также дополнительные аналоговые выходы или реле сигнализации. Параметры всех выходов соответствующим образом устанавливаются и калибруются с помощью клавиатуры прибора или персонального компьютера, используя заказное программное обеспечение Instrument Data Manager (IDM).

Встроенная функция записи данных

GS868 может сохранять в памяти более 43000 наборов данных. Установка параметров режима записи данных может осуществляться, используя клавиатуру прибора или персональный компьютер с установленной программой IDM. Журналы данных могут быть легко перегружены из памяти расходомера в компьютер для последующего анализа, используя программу IDM.

Серия расходомеров газов DigitalFlow

Стационарный ультразвуковой расходомер GS868 позволяет измерять скорость, объемный и массовый расход пара. В практических задачах, где используются сверхсжимаемые среды или требуется измерение массового расхода углеводородных газов, целесообразно использовать другие расходомеры серии DigitalFlow фирмы Panametrics.

Для получения дополнительной информации об используемых в ультразвуковых расходомерах серии DigitalFlow технологиях измерения и их технических характеристиках обращайтесь, пожалуйста, в наш офис.

Технические характеристики Расходомер Panametrics DigitalFlow GS868

Технические характеристики

Конфигурация аппаратного обеспечения

Количество каналов
  • Стандартное исполнение: один канал
  • Дополнительно: два канала (измерение в двух различных трубах или двухлучевой способ для одной трубы)
Исполнение корпуса
  • Стандартное: алюминий с эпоксидным покрытием (сертифицирован FM/CSA для зон Class I, Div. 2, Group A, B, C, D)
  • Дополнительно: нержавеющая сталь, стеклопластик или взрывозащитное исполнение
Размеры и вес (стандартное исполнение)
  • 36,2 × 29 × 13 см
  • 5 кг
Диапазон измерения скорости (реверсивный поток)
  • От -46 до -0,03 м/с
  • От 0,03 до 46 м/с
Относительная погрешность измерения скорости

±1 % при скорости потока в пределах от ±0,9 до ±46 м/с

Примечание: Погрешность зависит от размеров трубы и использования 1 или 2-х ходового способа измерения.

Динамический диапазон
1500:1
Воспроизводимость

От ±0,2 до ±0,5 % при скорости потока от 0,3 до 46 м/с

Примечание: Характеристики справедливы для потока с полностью развитым профилем и зависят от установки преобразователей. При этом может быть необходимо наличие прямых участков трубопровода длиной 20•D и 10•D, соответственно, до места установки и после него.

Напряжение, частота
  • Стандартное: от 200 до 240 В ±10 % переменного тока, 50/60 Гц
  • Дополнительно: от 12 до 28 В ±10 % постоянного тока
Потребляемая мощность
20 Вт, максимум
Защита
Встроенная, от перенапряжения/молниезащита.
Рабочая температура
От -10 до 55 °С
Температура хранения
От -10 до 70 °С
Клавиатура
39-ти клавишная мембранная клавиатура
Дисплей
Одно- и двухканальная модели имеют два независимых, с программной конфигурацией жидкокристаллических графических дисплея 64 × 128 пикселей.
Цифровые входы/выходы
  • Стандартный: RS232 последовательный порт
  • Дополнительно: RS485
Аналоговые входы

Выбор до 3-х плат, одного из следующих типов (см примечание):

  • Плата преобразователя с двумя изолированными входами 4-20 мА и питанием по цепи (токовая петля) 24 В
  • Плата для термометров сопротивления с двумя изолированными входами и 3-х проводной схемой подключения; пределы измерения от -100 до 350 °С
Аналоговые выходы
  • Стандартные: 2 изолированных токовых выхода 0/4-20 мА (нагрузка 550 Ом, максимум)
  • Дополнительно: выбор до 3-х дополнительно устанавливаемых плат; каждая имеет 4 изолированных токовых выхода 0/4-20 мА, нагрузка 1 кОм максимум (см. примечание)
Выходы на суммирование/частотные выходы

Выбор до 3-х плат выходов на суммирование/частотных выходов; каждая 4 выхода, 10 кГц максимум. Все платы позволяют выбирать программным путем функции в 2-х режимах:

  • Режим суммирования: 1 импульс на единицу параметра (например, 1 импульс/м3)
  • Частотный выход: частота пропорциональна амплитуде параметра (например, 10 Гц = 1 м3/час)
Реле сигнализации

Выбор до 2-х плат, одного из следующих типов (см. примечание):

  • Плата содержит 3 реле обычного исполнения Form-C; 120 В переменного тока, 28 В постоянного тока, максимум, 5 А максимум; мощность для постоянного тока 30 Ватт, для переменного тока 60 Ватт
  • Плата содержит 3 реле герметичного исполнения Form-C; 120 В переменного тока, 28 В постоянного тока, максимум, 2 А максимум; мощность для постоянного тока 56 Ватт, для переменного тока 60 Ватт

Примечание: 6 дополнительных плат входов/выходов максимум.

Кабели
  • Стандартные: пара коаксиальных кабелей, тип RG62 a/u длиной до 3 м
  • Дополнительно: длина кабелей до 330 м
Предусилитель
  • Предусилитель, устанавливаемый по месту, при использовании длинных кабелей или в условиях значительного ослабления сигнала
  • Рабочая температура: от -40 до 60 °С
