Расходомер ВЫМПЕЛ-500

Расходомер попутного нефтяного газа для точного учёта объёмного расхода газа
Артикул: 23343
Цена по запросу
Поставляется в минимальные сроки
Сертификат Госреестр РФ
№ 68029-17

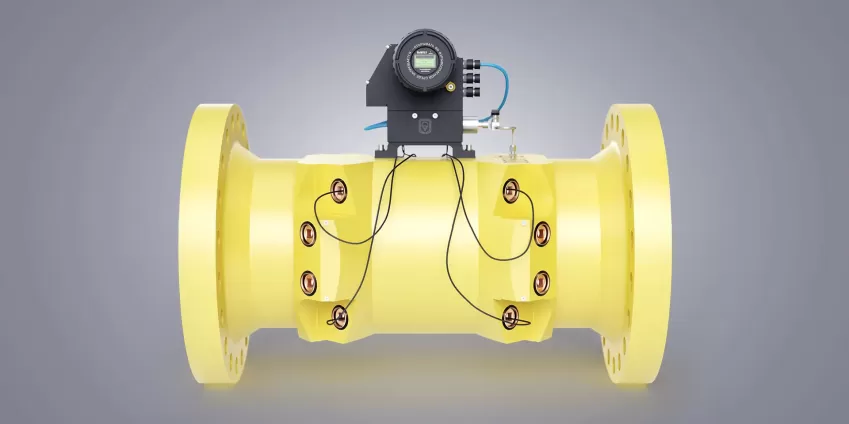

Ультразвуковой расходомер ВЫМПЕЛ-500
описание в pdf

Расходомер попутного нефтяного газа для трубопроводов диаметром до 1400 мм

Ультразвуковой расходомер ВЫМПЕЛ-500 - это многолучевой расходомер-счётчик попутного нефтяного газа, предназначен для точного учёта объёмного расхода природного газа, воздуха и других однокомпонентных и многокомпонентных газов в однофазном состоянии. Ультразвуковой измерительный счетчик имеет восемь независимых хордовых каналов измерения по схеме «датчик в датчик». Измерение скорости потока газа по хордам позволяет получить более детальную информацию о характере потока и учесть его распределение по профилю при расчёте расхода. Конкретное применение: измерение расхода и объёма природного газа и других газовых сред.

Замещаемые зарубежные аналоги (технологии, продукты)

  • Счетчики газа ультразвуковые Flowsic 600
  • Счетчики газа ультразвуковые USZ 08
  • Расходомеры газа ультразвуковые Q.Sonic Plus, Q.Sonic Max
  • Расходомеры-счетчики ультразвуковые Prosonic Flow
  • Счетчики газа ультразвуковые серия ALTOSONIC
  • Счетчики газа ультразвуковые серия OPTISONIC
  • Преобразователи расхода газа ультразвуковые с электронными модулями SeniorSonic
  • Panaflow ZxG
  • Счетчики газа ультразвуковые Flowsic 500

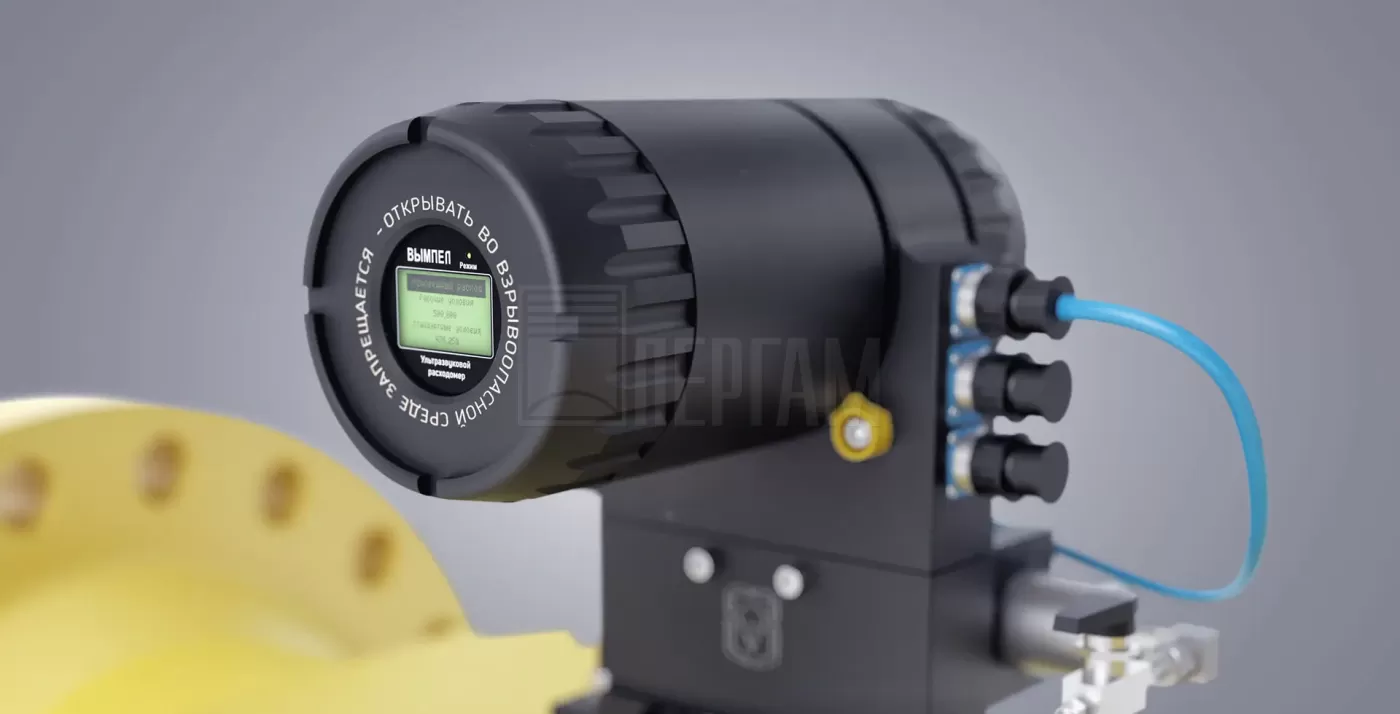

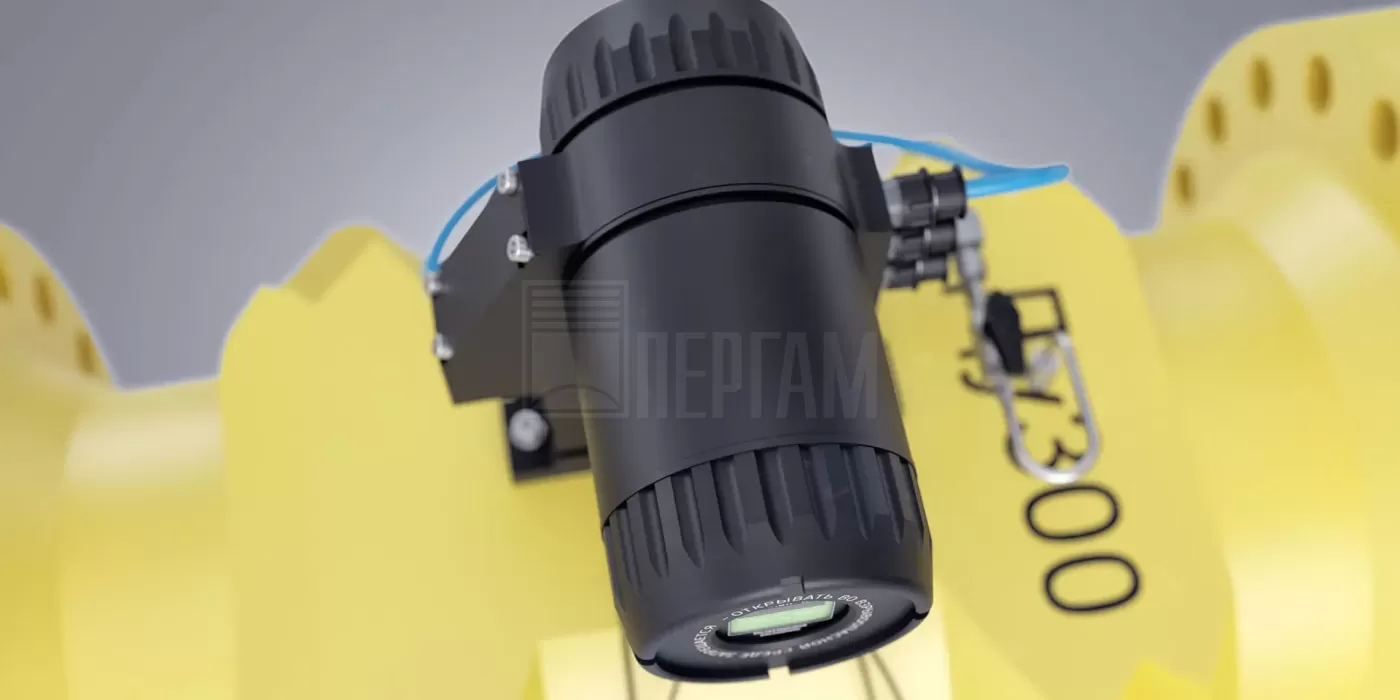

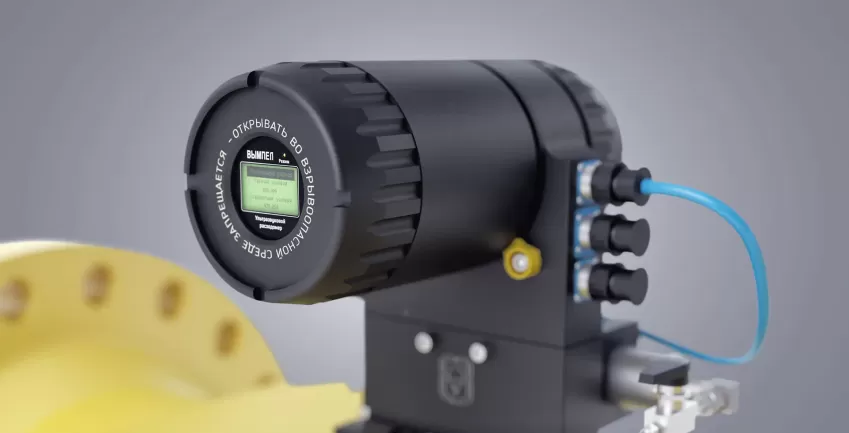

Расходомер оснащён восьмиканальным блоком электроники со встроенным корректором расхода с пределом погрешности 0,3 %, откалиброван на газе при рабочем давлении. Блок электроники БЭР с цифровым интерфейсом RS-485 управляет режимами работы пьезоэлектрических датчиков, обрабатывает сигналы и вычисляет объёмный расход и объём газа. А встроенный вычислитель (корректор) расхода БЭР-ВР приводит результаты измерений к условиям по стандартизованным методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГСССД МР 112-03, ГСССД МР 113-03, ГСССД МР 118-05 с учётом результатов измерения давления и температуры измеряемой газовой среды. Программное обеспечение прибора позволяет выводить на экран все текущие данные о состоянии измерений в реальном времени, показывает сведения о состоянии аппаратной части блока электроники. Прибор может использоваться для коммерческого учёта газа на газоизмерительных станциях с диаметром трубопровода до 1400мм и давлением до 25МПа.

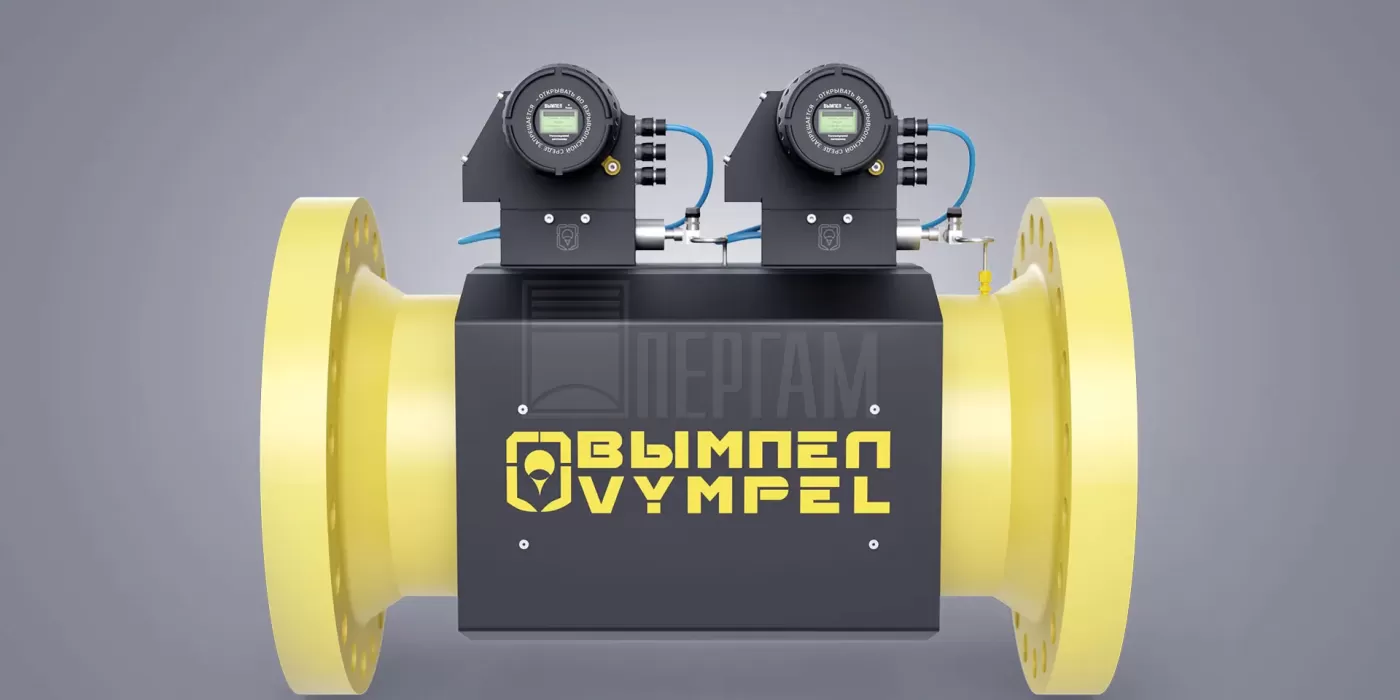

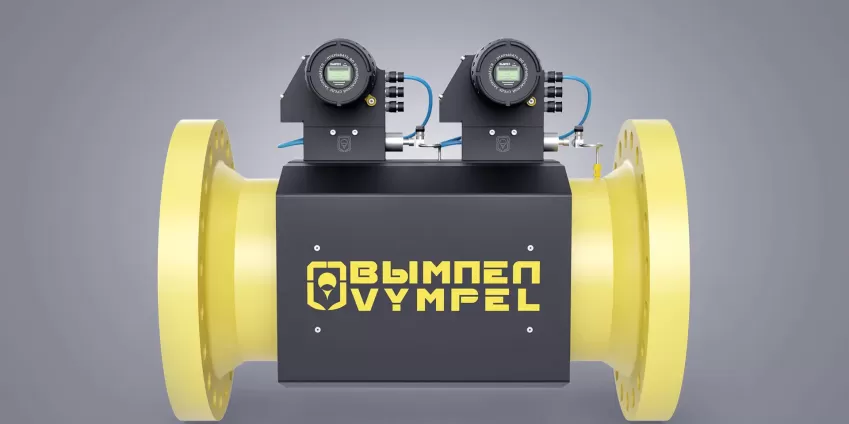

По требованию заказчика поставляется два расходомера «Вымпел-500» с одним измерительным участком: в этом случае изделие состоит из двух комплектов блоков электроники, датчиков давления и температуры, причём каждый из блоков обрабатывает одну измерительную плоскость по четыре измерительных канала в каждой (схема 4+4). В качестве дополнительной опции расходомер оснащается дополнительным измерительными каналом, расположенным по диаметру в сечении трубопровода и позволяющим контролировать изменение эпюры потока с течением времени, вызванное отложениями на внутренней стенке трубопровода.

Области применения расходомера

  • многониточные газоизмерительные станции
  • однониточные газоизмерительные станции с диаметром трубопровода до 1400 мм
  • газораспределительные станции
  • технологические узлы измерения попутного, факельного и других газов

6 основных преимуществ расходомера «Вымпел 500»

  1. Точность измерения

    Повышенная точность измерения с учётом эпюры потока.
  2. Широкий функционал прибора

    Функции измерения расхода/объема газа, корректор расхода, протокол вмешательств и архивы данных в едином блоке.
  3. Многохордовая измерительная схема

    2, 4 или 8 измерительных каналов на 1 блок электроники с корректором расхода.
  4. Надёжность измерений

    Возможность установки двух блоков электроники — по одному на каждую измерительную плоскость для контроля метрологических характеристик расходомера.
  5. Защита от сторонних шумов

    Защищенность от сторонних акустических шумов, благодаря использованию преобразователей с рабочими частотами 200 кГц.
  6. Другие особенности

    Встроенная система автодиагностики, низкое энергопотребление (<4 Вт), удобный пользовательский интерфейс, имитационная поверка и поверка проливкой на воздухе при атмосферном давлении.

Измерительная схема:

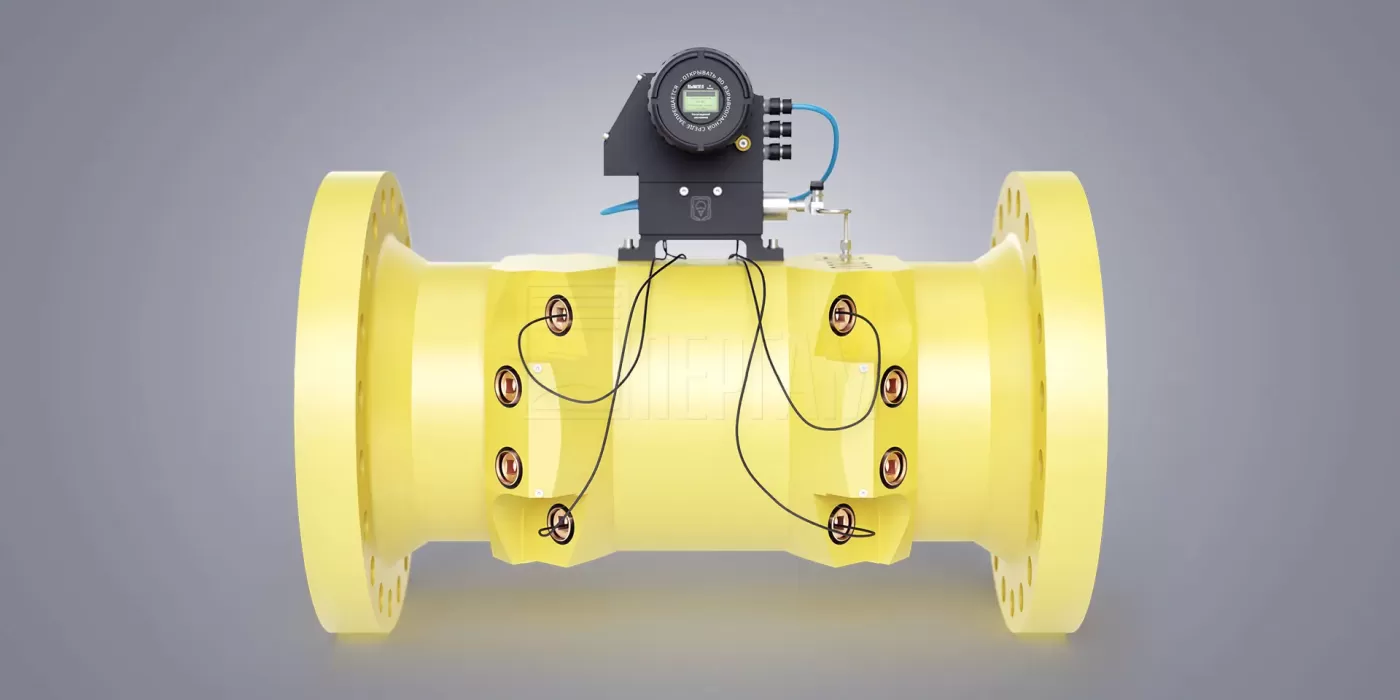

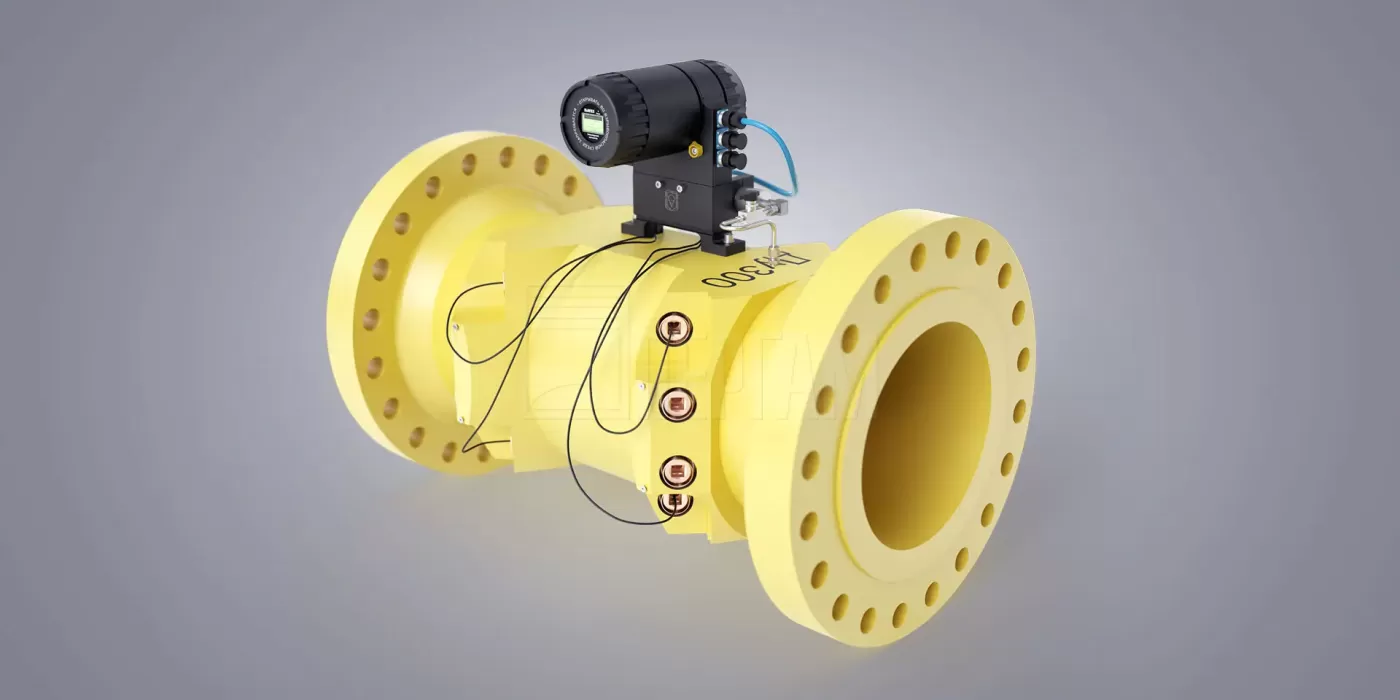

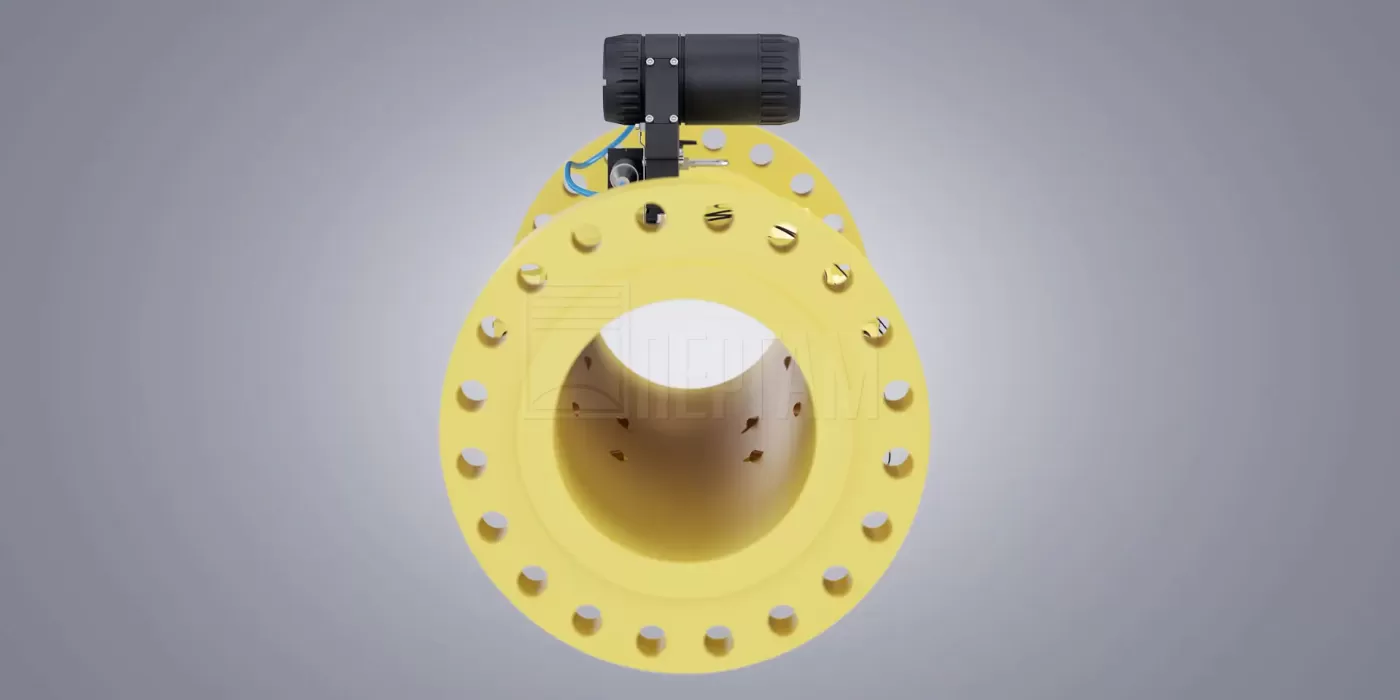

Фланцевый преобразователь расхода комплекса «Вымпел-500» имеет два, четыре или восемь измерительных каналов, расположенных в двух или одной плоскостях.

Одна из плоскостей является рабочей, вторая резервной. По необходимости вторая измерительная плоскость используется для подключения второго блока электроники для дублирования показаний первого измерителя. Наличие четырёх каналов, расположенных по хордам сечения трубопровода, обеспечивает оптимальное измерение эпюры профиля потока, в том числе при наличии асимметрии профиля («закрутки потока»).

НПО «Вымпел» ведёт разработки в области расходометрии с середины 1990-х годов. Первым успешным результатом работ стал расходомер «Гиперфлоу», работающий по методу переменного перепада давления, у прибора исключительные характеристики надёжности для работы в условиях Крайнего Севера и на неподготовленных, «грязных» газах. «Гиперфлоу» получил широкое распространение на северных газовых месторождениях, объектах ПХГ, ТЭЦ и многих других. За всё время установлено и эксплуатируется более 10 тысяч этих расходомеров. Это, пожалуй, лучшее доказательство, подтверждающее надёжность и качество контрольно-измерительных приборов «Вымпел».
