Ультразвуковой расходомер факельных и попутных газов

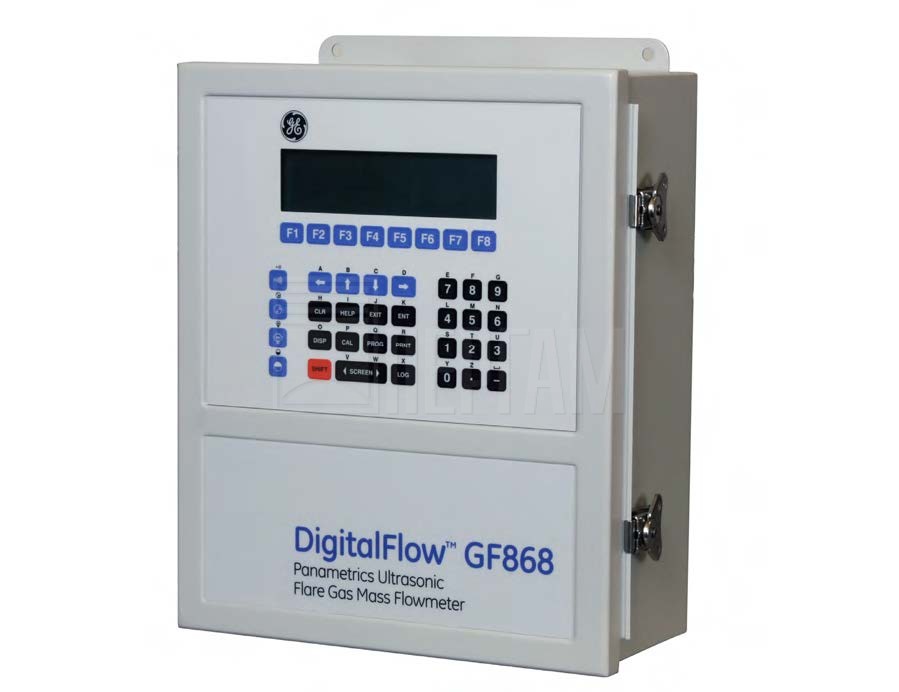

Расходомер GF868 серии DigitalFlow – это полностью укомплектованная ультразвуковая система измерения расхода газов, предназначенная для следующего применения:
- Факельные газы
- Отслеживание и предотвращение потерь от протечек с одновременной идентификацией вещества
- Расчет общего материального баланса предприятия
- Снижение стоимости затрат на использование пара с соответствующим его регулированием
- Экономия энергии за счет исключения излишне- го сжигания газов
- Контроль выбросов в окружающую среду в соответствии с государственными законами
- Отходящие газы
Достоинства
- Измерение скорости, объемного и массового расхода
- Новый стандартный диапазон скорости потока газа до 100 м/с
- Новый расширенный диапазон скорости потока газа до 120 м/с *
- Измерение мгновенных значений среднего молекулярного веса
- Измерение расхода углеводородных газов
- Минимальное техническое обслуживание благодаря отсутствию движущихся деталей, отверстий или импульсных трубок, а также незначительная чувствительность к загрязнению и влажности
- Высокая точность измерения расхода вне зависимости от состава газа
- Измерение скорости потока газа от очень низкой до очень высокой
- Технология монтажа, испытанная в производственных условиях
- Встроенные сумматоры
- Встроенный источник питания для датчиков давления и температуры
- Широкой диапазон измерения скорости потока газа – 3490:1
- Одно- и двухканальные/двухлучевые конфигурации * Максимальная скорость может быть выше в специ- альных установках – консультируйтесь в компании GE
Массовый расходомер факельного газа
Ультразвуковой расходомер GF868 серии DigitalFlow реализует запатентованную корреляционную времяимпульсную технологию измерения Correlation Transit-Time, цифровую обработку сигналов и точный метод расчета молекулярного веса. Дополнительно к этому, ему присущи известные достоинства ультразвукового способа измерения – надежность, не требующая регулярного технического обслужива- ния, высокая точность, быстродействие, широкий диапазон измерений – GF868 прекрасный выбор для применений, связанных со сжиганием газов в факеле.
Корреляционная времяимпульсная технология – идеальна для измерений расхода факельного газа
Корреляционная времяимпульсная (Correlation Transit-Time) технология измерения имеет явные преимущества перед другими методами измерения расхода факельного газа и позволяет преодолеть множество трудностей при решении таких задач. Обычно, газ, поступающий на факел через соот- ветствующую трубопроводную систему, является смесью компонентов из различных источников. Расход газа в таких системах, как правило, изменяется в широких пределах или может быть даже двунаправленным. Пульсации давления, вариации состава и температуры, резкие изменения пара- метров окружающей среды, а также большой диапазон изменения расхода, еще более осложняют эти измерения. Расходомер GF868 разработан специально для обеспечения высокой работоспособности в этих условиях.
Запатентованный метод измерения молекулярного веса
В расходомере GF868 используется запатентованный метод расчета среднего молекулярного веса углеводородных газо- вых смесей. Этот оригинальный алгоритм позволяет расши- рить диапазон определения молекулярного веса при одно- временном увеличении точности и расширении возможности компенсации для газов, не содержащих углеводороды. Минимальная погрешность измерения массового расхода и более точное определение состава факельного газа позволят увеличить эффективность работы предприятий, обеспечивая корректное управление инжекцией пара в факельную насадку, оперативную диагностику протечек в поток факельного газа и точность материального баланса.
Лучшая технология для факельного газа
Ультразвуковой метод измерения – это идеальная технология для применений, связанных со сжиганием газов в факеле, она не зависит от свойств газа и при ее реализации не создается никаких помех движению потока. Ультразвуковые преобразо- ватели, выполненные полностью из металла и установленные на трубе, посылают ультразвуковые импульсы вверх и вниз по течению через поток газа. По разности времен прохождения ультразвуковых импульсов между преобразователями, уста- новленными ниже и выше по потоку, компьютер, встроенный в расходомер GF868, используя методы цифровой обработки в сочетании с современными способами кодирования и кор- реляционного детектирования сигнала, рассчитывает скорость, объемный и массовый расходы факельного газа. Сигналы от датчиков давления и температуры позволяют также рассчитать объемный расход, приведенный к нормаль- ным условиям. Для обеспечения максимальной точности используется двухканальная модель GF868, которая может быть установлена для двухлучевого измерения расхода в одном месте трубопровода. Двухканальная модель может также применяться для измерения расхода в двух различных трубах или в двух различных точках одной трубы.
Простота монтажа и установки
Система для измерения расхода состоит из двух ультразвуко- вых преобразователей для каждого измерительного канала, предусилителей и электронного блока. Ультразвуковые преобразователи могут быть установлены в измерительный участок или, непосредственно, в технологическую линию, используя процедуру "горячей или холодной врезки". Электронный блок GF868 может быть установлен на расстоянии до 300 м от ультразвуковых преобразователей.
Один прибор – широкий диапазон измерения в различных условиях эксплуатации
Высокий расход
Расходомер GF868 серии DigitalFlow реализует новый стан- дартный динамический диапазон по скорости 3280:1 и новый расширенный динамический диапазон измерения скорости 3940:1. Он позволяет измерять скорость потока от 0,03 до 100 м/с – стандартный диапазон в обоих направлениях дви- жения потока, а версия с расширенным диапазоном измере- ния – до 120 м/с в одном направлении, в стационарном или быстро изменяющемся потоке в трубах диаметром от 2 до 120 дюймов (от 76 мм до 3 м). В пределах рабочего диапазо- на один расходомер DigitalFlow GF868 обеспечивает измере- ние расхода в большинстве возможных условий, которые могут иметь место в технологических линиях факельного газа. Расширение диапазона измерения скорости до 100 м/с в стандартных приборах реализовано без потери точности.
Низкий расход
В базовом режиме объемный расход в факельных системах часто соответствует скорости потока в пределах от 0,03 до 0,3 м/с. Расходомер факельного газа обеспечивает высокую точность измерения, как в этом диапазоне, так и при боль- шой скорости в условиях сбоев в факельной системе или сбросе газа. Дополнительные лучи, более длинные ходы акустических лучей, нестандартные конфигурации и направ- ление этих ходов используются для получения точных из- мерений при низких расходах. Комбинация двух способов установки с использованием двухканального прибора по- зволяет измерять низкие расходы – диагональная установка ультразвуковых преобразователей 45 и высокие расходы – установка по хорде со скосом 90. Диагональная установка под углом 45 обеспечивает большую длину хода луча и позволяет измерять низкую скорость с высокой точностью, а установка по хорде со скосом 90 – большие расходы.
Идентификация источников протечек, снижение расхода пара и улучшение материального баланса предприятия
Утечки и перерасход пара – две основные причины потерь продукта и энергии. Их снижение немедленно приведет к увеличению общей эффективности работы предприятия. Окупаемость полной установки расходомера GF868 – дело нескольких месяцев. Дальнейшая эксплуатация GF868 при- ведет к еще более существенной экономии энергии и уменьшению потерь продукта. Компьютер, встроенный в GF868, использует сигналы от датчиков температуры и давления, а также предварительно измеренную величину скорости звука в газе, для расчета мгновенного значения среднего молекулярного веса газа. Эти параметры помогают идентифицировать источники протечек в трубопроводной системе факельного газа. Даже очень небольшое увеличение расхода в системе может ука- зать на причину утечки, например на неполную герметич- ность предохранительного клапана. Изменение среднего молекулярного веса газа может быть использовано для локализации источника протечки. Быстрая идентификация и исключение причин протечек позволяет значительно сокра- тить потери энергии и продукта. Величина массового расхода может быть использована для расчета массового баланса и контроля инжекции пара в факельную насадку. Точное определение расхода и среднего молекулярного веса газа, поступающего на факел, позволяет осуществлять корректное регулирование подачи пара в факельную насадку. При этом может быть снижен расход пара с одновременным уменьшением вредных выбросов в соответ- ствии с нормативными документами по охране окружающей среды.
GF868 разработан для эксплуатации в сложных условиях факельных систем
GF868 не имеет движущихся деталей, которые подвержены загрязнению и износу. Его запатентованные ультразвуковые преобразователи не создают помех движению потока, изго- товлены из титана и других металлов, которые не подвер- жены коррозии из-за воздействия окружающей среды, обычно имеющей место в таких применениях, и могут эксплуатироваться в опасных зонах. Широкий динамический диапазон позволяет измерять скорость газа в пределах от 0,03 до 120 м/с. В отличие от тепловых расходомеров, показания приборов, реализующих ультразвуковой время- импульсный метод измерения расхода, не зависят от коэф- фициента теплопередачи факельного газа, а сами приборы не требуют регулярного технического обслуживания. Эти и другие уникальные особенности GF868 серии DigitalFlow выгодно отличают его от других типов расходомеров факельного газа.
Файлы для GE Sensing DigitalFlow GF868
-
Опросный листdoc, 123.5 KB
-
Расширенные технические характеристикиpdf, 804.98 KB
-
Разрешение на применениеpdf, 720.22 KB
-
Сертификат соответствияpdf, 1.43 MB
-
Свидетельство об утверждении типа средств измеренийpdf, 3.25 MB
Возникли вопросы по товару?

Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Республике Беларусь.
Готов ответить на ваши вопросы по товару «GE Sensing DigitalFlow GF868». Обращайтесь, если вам нужна консультация или вы хотите оформить заказ. Помогу выбрать подходящее оборудование.
- +375 (17) 375-35-39
- golubev@pergam.ru
- Задайте вопрос специалисту
Технические характеристики
Тип измеряемой среды
- Факельные и отходящие газы
Материалы труб
- Все металлы, стекловолокно. При использовании труб из других материалов консультируйтесь в компании GE
Стандартный диапазон (100 м/с) | Расширенный диапазон (120 м/с) | |||
---|---|---|---|---|
Размеры труб | ||||
Установка – диагональная 45 | От 2 до 14 дюймов (от 50 до 350 мм) NB ANSI | От 4 до 12 дюймов (от 100 до 300 мм) NB ANSI | ||
Установка – скос 90 | От 16 до 120 дюймов (от 400 до 3000 мм) NB ANSI | От 14 до 120 дюймов (от 350 до 3000 мм) NB ANSI | ||
Погрешность измерения скорости газа | ||||
Диапазон | От ±0.3 до ±100 м/с | От 0.3 до +120 м/с | ||
1 луч | ±2-5% | ±2-5% | ||
2 луча | ±1.4-3.5% | ±1.4-3.5% | ||
Диапазон | От 0.03 до ±0.3 м/с | От 0.03 до ±0.3 м/с | ||
1 луч | ±0.004 м/с | ±0.006 м/с | ||
2 луча | ±0.003 м/с | ±0.004 м/с | ||
Диапазон измерения (общий) | От -100 до 100 м/с (двунаправленный) | От 0.03 до 120 м/с (однонаправленный) | ||
Динамический диапазон (общий) | 3280:1 | 3940:1 | ||
Погрешность измерения молекулярного веса (углеводородные смеси) | От 2 до 120 г/моль | ±1.8% | От 2 до 6 г/моль | ±2-10% |
От 6 до 120 г/моль | ±1.8-2% | |||
Погрешность измерения массового расхода (см. Примечание 1) (углеводородные смеси) |
||||
1 луч | От 3% до 7% | От 3% до 7% | ||
2 луча | От 2.4% до 5% | От 2.4% до 5% |
Примечание 1: Зависит от точности измерения темпе- ратуры и давления.
Воспроизводимость
1% от показаний при скорости потока от 30 см/с до 120 м/с Точность зависит от размера труб и способа измерения – 1 или 2-х лучевого. Погрешность до 0,5% от показаний может быть достигнута с индивидуальной калибровкой. Технические характеристики справедливы при полностью развитом профиле потока и наличии прямых участков трубопровода длиной 20 диаметров трубы и 10 диамет- ров трубы, соответственно, до места установки ульт- развуковых преобразователей
Измеряемые параметры
Массовый расход; объемный расход, приведенный к нор- мальным условиям и действительный; суммарный расход и скорость потока.
Файлы для GE Sensing DigitalFlow GF868
-
Опросный листdoc, 123.5 KB
-
Расширенные технические характеристикиpdf, 804.98 KB
-
Разрешение на применениеpdf, 720.22 KB
-
Сертификат соответствияpdf, 1.43 MB
-
Свидетельство об утверждении типа средств измеренийpdf, 3.25 MB
Отзывы к GE Sensing DigitalFlow GF868
Правила публикации отзывов
Спасибо, что решили поделиться опытом! Ваш отзыв будет опубликован после проверки модератором.
Оценка покупателей
Пока нет отзывов.
Обсуждение GE Sensing DigitalFlow GF868
-
Здравствуйте! Касательно расходомера Panametrics GF868. У нас установлены датчики T5-90-10-41-HT-Ti. Какой тип сенсора необходимо ввести при настройке преобразователя? У нас стоит цифра 91, уточните корректность этой цифры.
ответитьХалалеев Виталий Михайлович - ведущий инженер службы АТиМ 19.05.2017-
Корректная цифра: 81
ответитьДенис Комиссаров, Пергам 19.05.2017
-
-
Добрый вечер! Хотел узнать может ли расходомер GE Sensing DigitalFlow GF868 выдавать суточный накопленный расход?
ответитьПавел 17.10.2016-
Нет, на самом приборе это не реализовано, но вполне возможно (и не только это) на внешнем отечественном вычислителе УВП 280, который мы рекомендуем для покупки с нашим прибором.
ответитьАндрей Аксёнов, Пергам 17.10.2016
-
-
Здравствуйте!
Возможно ли GF868 измерить расход факельных сбросов в диапазоне от 20нм3/час до 28000нм3/час? Внутренний диаметр трубы 301мм, давление Рmin= 0,05МПа. Скорость потока при минимальном расходе 0,05м/с
Спасибо.ответитьведущий инженер КИПиА Корниевская Лилия. Проектная компания "Премиум Инжиниринг" 08.07.2015-
Здравствуйте, Лилия,
Спасибо за Ваш вопрос.
Прибор очень чувствительный, ноль держит хорошо, совсем малые расходы видит и обсчитывает, но метрологические характеристики согласно ОТ следующие.
Паспортный диапазон измерения скорости потока – от 0,03 метр/сек до 120 метров/сек.
Регламентируемая относительная погрешность для одноканального прибора в диапазоне от 0,08 до 0,3 метр/сек – 5%,
для двух-канального прибора в диапазоне от 0,06 до 0,3 метр/сек – 5%,
далее в диапазоне от 0,3 до 120 метров/сек – 2,0 % и 1,4% соотвественно для 1и2-канального варианта.
Возвращаясь к Вашему вопросу. Давйте примем диаметр трубопровода по Вашему крайнему письму Ду 400мм, Двнутр=406мм., и рабочее давление равным атмосферному (ранее указаннное Вами давление 0,5 кг избытка редко достигается даже на ФВД) и темпреатуру газа 20 грС.
В этом случае
-скорости 0,03 метра/сек соответствует расход 13,97 м3/час (приведенный к стандартным условиям),
-скорости 0,06 метра/сек соответствует расход 27,95 м3/час (приведенный к стандартным условиям),
-скорости 0,3 метра/сек соответствует расход 139,7 м3/час (приведенный к стандартным условиям), начиная с этого расхода и выше погрешность будет 2%.
-расходу 28000 м3/час соответствует скорость потока 60,1 метр/сек
По нашему опыту считаем, что интерес к высокой точности на малых расходах преувеличен, даже если не учитывать подпор ствола факела затворным газом (обычный расход от 0,1 метр/сек) , на практике большинство заказчиков устанавливают минимальную отсечку 0,1 метр/сек и выше чтобы не видеть на трендах незначительных колебаний околонулевых расходов, связанных с тепловым расширенем и движением газа на стоящем трубопроводе и тп.
Приложен сертификат утв типа и ОТ на модель XGF868i, модель GF868 аналогична по характеристикам и сертификат на нее в новой редакции будет такой же.
Будем рады и дальше отвечать на Ваши вопросы.ответитьДенис Комиссаров, Пергам 09.07.2015
-
