GE Sensing DigitalFlow GC868

Ультразвуковой стационарный расходомер газов с накладными преобразователями фирмы Panametrics

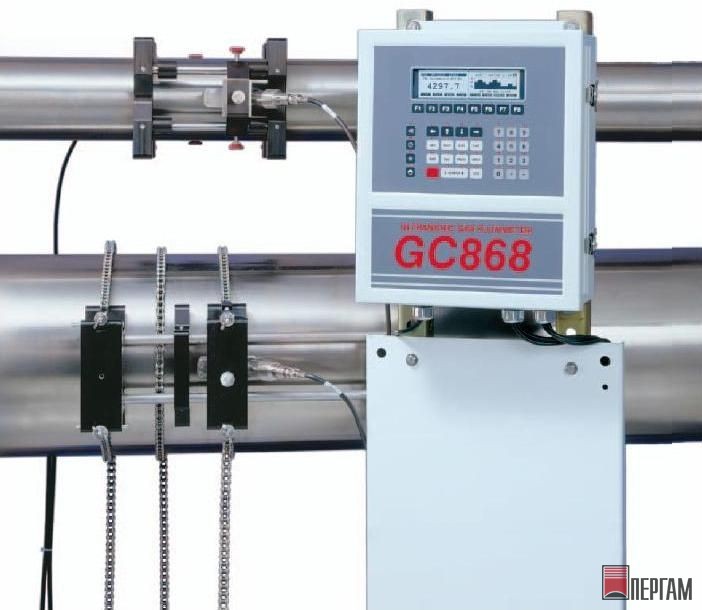

Ультразвуковой стационарный расходомер газов с накладными преобразователями GE Sensing DigitalFlow GC868

  • GE Sensing DigitalFlow GC868
  • Поставляется в минимальные сроки
  • 12
    Гарантия на GE Sensing DigitalFlow GC868: 12 месяцев

Расходомер газов с накладными ультразвуковыми преобразователями

До сих пор считалось практически невозможным создание промышленного ультразвукового расходомера газов с накладными преобразователями. Однако, большой объем исследований, проведенный фирмой Panametrics, позволил решить эту и задачу и разработать расходомер газов с накладными ультразвуковыми преобразователями. Фирма Panametrics сделала крупное достижение в области измерения расхода, результатом которого явилось создание промышленного прибора GC868 − первого в мире ультразвукового расходомера с накладными преобразователями для измерения расхода газов при высоком или низком давлении в трубах из металлов или других материалов.

Исторически сложилось так, что измерение расхода с использованием накладных ультразвуковых преобразователей было ограничено только жидкими средами. Существующие технологии не могли работать на металлических трубах, содержащих газ. В связи с этим, для решения этой важной практической задачи фирма Panametrics создала новую систему, новизна которой подтверждена патентом. Новый прибор прошел большой объем испытаний на металлических трубах, содержащих воздух, водород и природный газ в широком диапазоне диаметров труб − от 76 до 914 мм. Использование запатентованной времяимпульсной корреляционной технологии детектирования позволило получить очень высокую точность измерения − относительная погрешность менее ±2%, а при увеличении времени усреднения может быть достигнута погрешность ±1%. Результаты испытаний показали воспроизводимость ±0,5% от показаний.

Расходомер может быть использован для измерения расхода практически любого газа. Его применение особенно эффективно при измерении расхода газов, вызывающих эрозию и коррозию; токсических, высокочистых или стерильных газов, а также в практических задачах, где врезка датчиков в трубу нежелательна. Отсутствие необходимости врезки в трубопровод позволяет существенно снизить затраты на монтаж. Прибор не имеет деталей, контактирующих с измеряемой средой, или движущихся узлов, что исключает необходимость его регулярного технического обслуживания.

Монтаж прибора не вызывает потерь давления в трубопроводе. Расходомер GC868 имеет очень широкий динамический диапазон. Эта новейшая технология позволила расширить применение накладных ультразвуковых преобразователей в область измерения расхода газов. Система GC868 включает в себя электронный блок, пару новых ультразвуковых накладных преобразователей для газов, предусилитель и монтажные приспособления для установки преобразователей на трубопроводе.

Возникли вопросы по товару?

Александр Голубев

Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Белоруссии.

Готов ответить на ваши вопросы по товару «GE Sensing DigitalFlow GC868». Обращайтесь, если вам нужна консультация или вы хотите оформить заказ. Помогу выбрать подходящее оборудование.

Технические зарактеристики

Число каналов

  • Стандартное: Один канал
  • Дополнительно: Два канала (для 2-х труб или 2 хода ультразвукового луча для одной трубы)

Исполнение корпуса

  • Стандартное: Алюминий с эпоксидным покрытием (соответствует FM/CSA для Div. 2, Class I, Groups A, B, C & D areas).
  • Дополнительно: Нержавеющая сталь, стеклопластик, взрывозащищенное.

Размеры и вес (стандартное исполнение)

  • Размеры: 36,2 × 29 × 13 см
  • Вес: 5 кг

Пределы измерения и погрешность (В % от показаний) пределы изменения скорости

От 0,3 до 30 м/с в обоих направлениях, максимальная величина скорости зависит от размера трубы.

Погрешность измерения скорости, одноходовой способ

  • ±2% для скорости газа в пределах от ±1,5 до ±30 м/с
  • ±0,02 м/с для скорости газа <1,5 м/с
  • ±1% для скорости газа >1,5 м/с усредненной по времени

Погрешность измерения скорости, двухходовой способ

  • ±1,4% для скорости газа в пределах от ±1,5 до ±30 м/с
  • ±0,02 м/с для скорости газа <1,5 м/с
  • ±0,7% для скорости газа >1,5 м/с усредненной по времени

Динамический диапазон

  • 100:1

Воспроиводимость

  • ±0,2 до 0,5 % при скорости газа от 0,3 до 30 м/с

Питание

  • Стандартное: 110-120 В или 230 В переменного тока ±10%, 50/60 Гц
  • Дополнительно:12-48 В постоянного тока

Потребляемая мощность

  • 20 Ватт максимум

Защита

  • Встроенная защита от перегрузки по питанию/молниезащита

Параметры окружающей среды рабочая температура

  • От -10 до 55 °С

Температура хранения

  • От -10 до 70 °С

Клавиатура

  • 39-ти клавишная сенсорная мембранная клавиатура с обратной связью

Дисплей

Обе модели - одноканальная и двухканальная имеют два независимых программно конфигурируемых графических дисплея на жидких кристаллах с разрешением 64 × 128 пикселей.

Цифровые входы/выходы

  • Стандартные: Один порт RS232 для принтера, терминала или РС
  • Дополнительно: Порт RS485

Аналоговые входы

Выбор до 3-х плат одного из следующих типов (см. Примечание):

  • Плата ввода сигналов от преобразователей с двумя изолированными входами 4-20 мА и питанием 24 В постоянного тока по токовой петле
  • Плата для термометров сопротивления с двумя изолированными входами для подключения термометров сопротивления по 3-х проводной схеме; пределы измерения от -100 до 350 °С

Аналоговые выходы

  • Стандартные: 2 изолированных токовых выхода 0/4-20 мА, максимальная нагрузка 550 Ом
  • Дополнительно: Выбор до 3-х плат выходов, каждая с 4 изолированными выходами 0/4-20 мА, максимальная нагрузка 1 оМ (см. Примечание)

Выходы на суммирование/частотные выходы

Выбор до 3-х плат выходов на суммирование/частотных выходов, каждая из которых имеет 4 выхода, 10 кГц максимум. Для всех плат программный выбор двух режимов:

  • Режим суммирования: один импульс на единицу параметра (например, 1 импульс/м3)
  • Частотный режим: частота пропорциональна амплитуде параметра (например, 10 Гц = 1 л/мин)

Реле сигнализации

Выбор до 2-х плат одного из следующих типов (см. Примечание):

  • Основная плата с 3 реле Form-C обычного исполнения, 120 В переменного тока, 28 В постоянного тока максимум, 5 А максимум; 30 Ватт максимум для постоянного тока, 60 ВА для переменного тока
  • Плата с 3 реле Form-C герметичного исполнения, 120 В переменного тока, 28 В постоянного тока максимум, 2 А максимум; 56 Ватт максимум для постоянного тока, 60 ВА для переменного тока

Примечание: Максимум 6 плат дополнительных входов/выходов.

Тип кабелей и длина

  • Стандартный: Пара коаксиальных кабелей типа RG62a/u длиной до 3 м
  • Дополнительно: Длина до 115 м

Предусилитель

  • Линейный предусилитель для всех способов установки. Поставляется с одной парой коаксиальных кабелей длиной 3 м
  • Рабочая температура: от -40 до 60 °С
