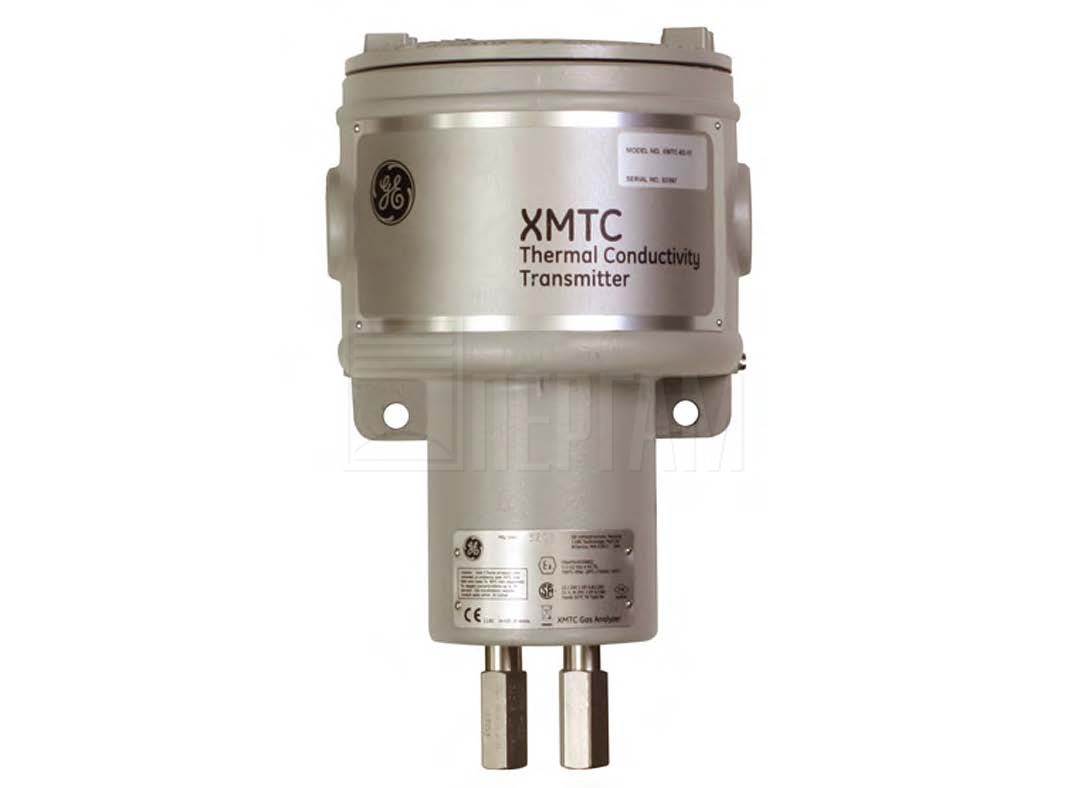

Газоанализатор Panametrics ХМТС

Стационарный термокондуктометрический газоанализатор бинарных газовых смесей
Артикул: 22059
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Газоанализатор Panametrics ХМТС
описание в pdf

Стационарный термокондуктометрический измерительный преобразователь

Он измеряет концентрацию бинарных газовых смесей, содержащих водород, двуокись углерода, метан или гелий. Прибор соединяет в себе расширенную компьютерную обработку сигнала с высокоскоростным программным обеспечением, обеспечивает детектирование ошибок в режиме реального времени, а также цифровой обмен информацией через интерфейс RS232 или RS485.

Принцип действия

В XMTC используются два высокостабильных прецизионных остеклованных термистора: один в контакте с пробой газа, а другой – в контакте с образцовым газом, например, воздухом в закрытой камере. Термисторы смонтированы в непосредственной близости к изготовленным из нержавеющей стали (или Hastelloy) стенкам камеры с пробой газа. Температура преобразователя регулируется, а термисторы нагреваются до более высокой температуры с помощью источника постоянного тока. Потери тепла термисторами к стенкам камеры пропорциональны теплопроводности окружающего их газа. Таким образом, каждый термистор будет достигать различных равновесных температур. Разность температур термисторов определяется электрической мостовой схемой. Затем сигнал усиливается и преобразуется в токовый сигнал 4-20 мА, пропорциональный концентрации одного из компонентов бинарной или псевдобинарной газовой смеси.

Минимум затрат на калибровку и техническое обслуживание

Сегодня ХМТС – самый стабильный на рынке термокондуктометрический газоанализатор. Прочный корпус измерительного блока защищен от загрязнения и нечувствителен к вариациям расхода потока газа. Поскольку конструкция не содержит подвижных элементов, прибор хорошо противостоит ударам, вибрации, а также агрессивной окружающей среде, которая часто встречается при промышленном применении прибора. При необходимости ухода, модульная конструкция прибора позволяет легко и быстро провести сервисное обслуживание. Пользователи могут быстро выполнить калибровку прибора в полевых условиях и заменить встроенный измерительный блок на откалиброванный запасной за несколько минут.

Система пробоподготовки

Система пробоподготовки – обязательный элемент прибора ХМТС. Конструкция системы зависит от параметров пробы газа и конкретных условий применения. В целом, система пробоподготовки должна обеспечивать подачу в ХМТС чистой, представительной пробы газа в допустимых пределах температуры, давления и расхода потока. Стандартные требования к пробе газа для ХМТС: температура не более 50°С при рабочей температуре ячейки 55°С, расход 250 см3/мин при атмосферном давлении. Поставляются системы и для больших значений давления и температуры. Компания Panametrics предлагает системы пробоподготовки для широкого диапазона применений. Для получения консультаций и технической помощи в конструировании собственной системы подготовки пробы обращайтесь, пожалуйста.

Выбор образцового газа

Можно выбрать простой вариант с двумя штуцерами для диапазона измерения, начинающегося с нуля; с образцовым газом (воздухом) в закрытой камере. Большая точность достигается при выборе варианта с 4 штуцерами (обычно, когда нижний предел диапазона измерения не равен нулю), с потоком образцового газа

Применение

Термокондуктометрический газоанализатор применяется в следующих отраслях промышленности:

Металлургия

Н2 в N2; газы в печах термообработки

Электроэнергетика

  • Н2 в системах охлаждения генераторов

Нефтяная промышленность

  • Н2 в потоках углеводородов

Химическая промышленность

  • Н2 в процессах синтеза аммиака
  • Н2 в процессах синтеза метанола
  • Н2 в производстве хлора

Газовая промышленность

  • СО2 в природном газе
  • N2 в природном газе

Производство газов из органических отходов

  • СО2 в биогазе
  • СН4 в биогазе

Производство газов

  • контроль чистоты аргона, водорода, азота и гелия

Пищевая промышленность

  • СО2 в процессах ферментации

Особенности газоанализатора

  • Высокостабильные остеклованные термисторы
  • Калибровка нажатием кнопки, используя один или два газа
  • Блок интерфейса с ПК для цифрового выхода
  • Исполнение типа 4Х/7, сертифицировано по стандартам АТЕХ, FM и CSA для использования в опасных зонах Class I, Division 1

Технические характеристики Газоанализатор Panametrics ХМТС

Технические характеристики ХМТС

Рабочие характеристики

Погрешность измерения

±2% от диапазона измерения

Линейность

±1% диапазона измерения

Воспроизводимость

±0,5% диапазона

Стабильность нуля

±0,5% диапазона в неделю

Стабильность верхнего предела

±0,5% диапазона в неделю

Постоянная времени

20 сек на 90% изменения шага

Диапазоны измерения

  • От 0% до 2%
  • От 0% до 5%
  • От 0% до 10%
  • От 0% до 25%
  • От 0% до 50%
  • От 0% до 100%
  • От 50% до 100%
  • От 80% до 100%
  • От 90% до 100%

Измеряемые газы

  • H2 в N2, воздухе или CO2
  • He в N2 или воздухе
  • CO2 в N2 или воздухе
  • SO2 в воздухе
  • Аргон в N2 или воздухе
  • H2/CO2/воздух в генераторах, охлаждаемых водородом

Влияние температуры окружающей среды

±0,5% от диапазона на 1°С

Требуемый расход пробы газа

От 10 до 2000 см3/мин 250 см3/мин, номинальный

Требуемый расход дополнительного образцового газа

От 5 до 2000 см3/мин 250 см3/мин, номинальный

Функциональные характеристики

Аналоговый выход

4 – 20 мА изолированный, максимум 800 Ом, программируется в полевых условиях

Питание

24 ± 2 В постоянного тока, максимум 1,2 А

Рабочая температура

  • Стандартная: 55°С
  • Дополнительно: 65°С
