Поточный газоанализатор для непрерывного измерения концентрации газов

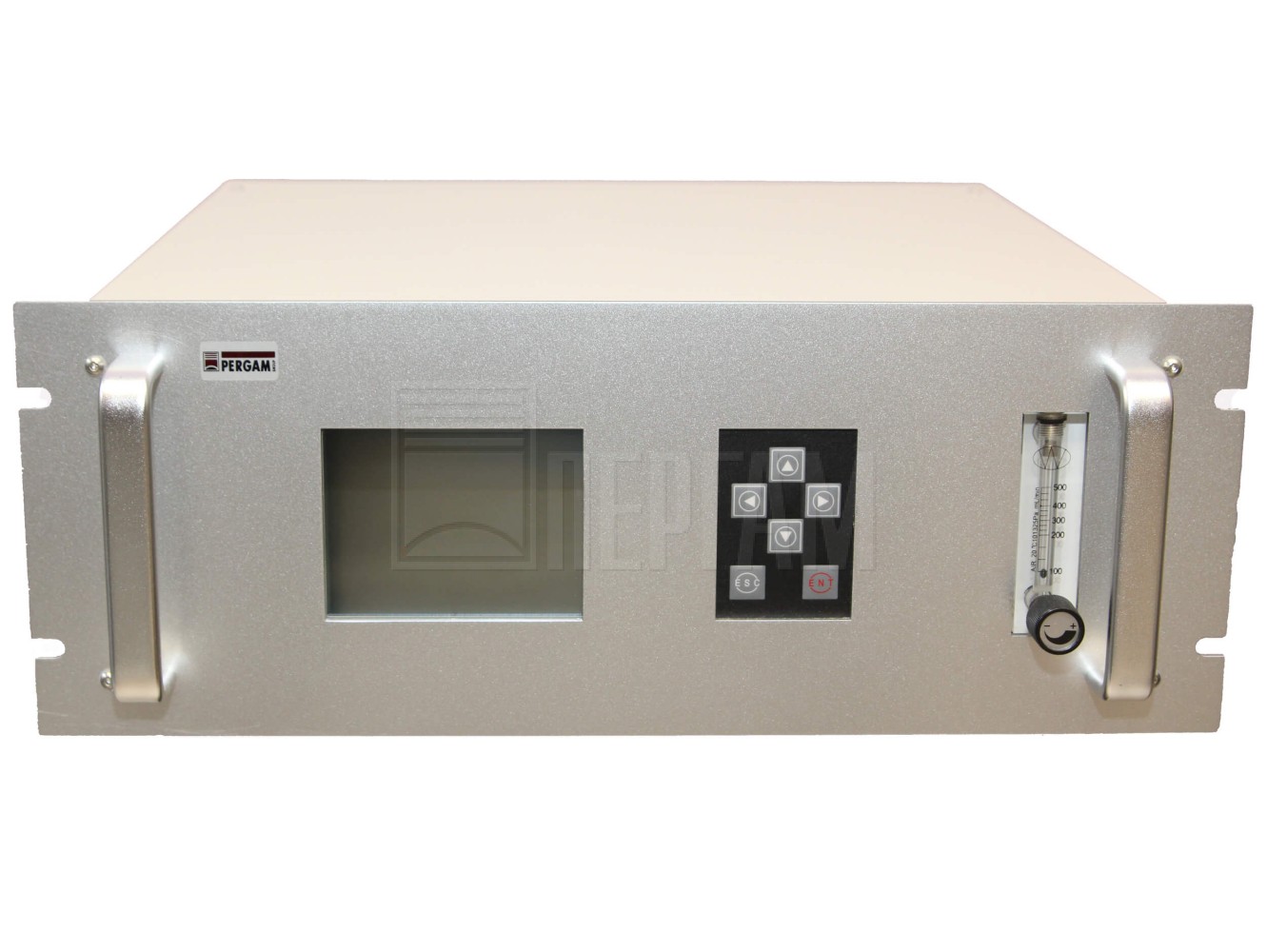

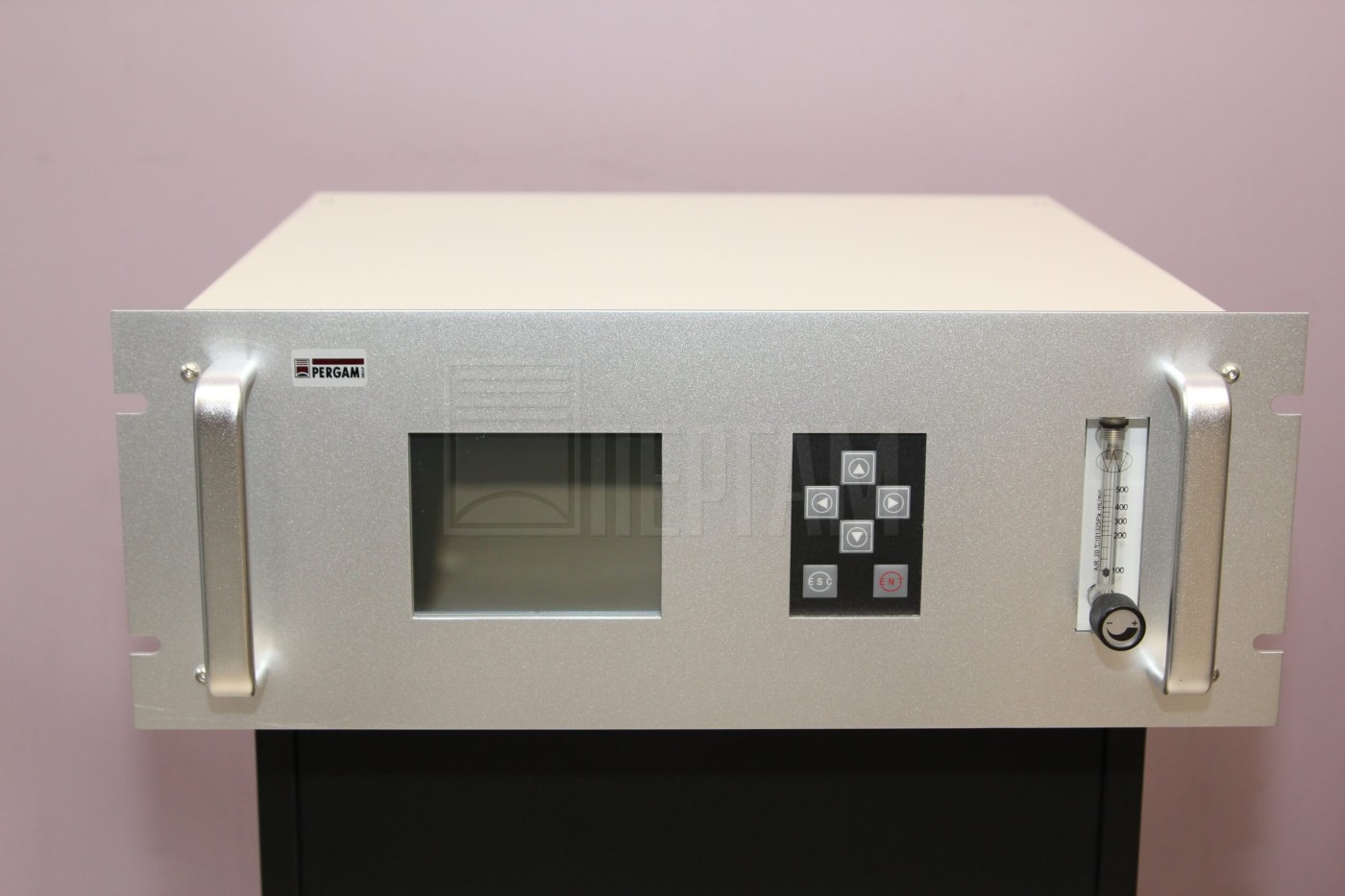

Газоанализаторы PERGAM-6000 Plus предназначены для автоматического непрерывного измерения концентрации различных газов в зависимости от установленных в них измерительных ячеек. Поточные газоанализаторы PERGAM-6000 Plus могут содержать в одном корпусе от одной до пяти сенсорных ячеек с различными методами измерения.
Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний. Измеряемые газы определяются при заказе и могут составлять от 1 до 8 компонентов. В основе работы прибора — абсорбционная спектроскопия с перестраиваемым диодным лазером (TDLAS). Анализатор устанавливается в стойке 19’’3U, а также может использоваться на столе или встраиваться в приборный шкаф.

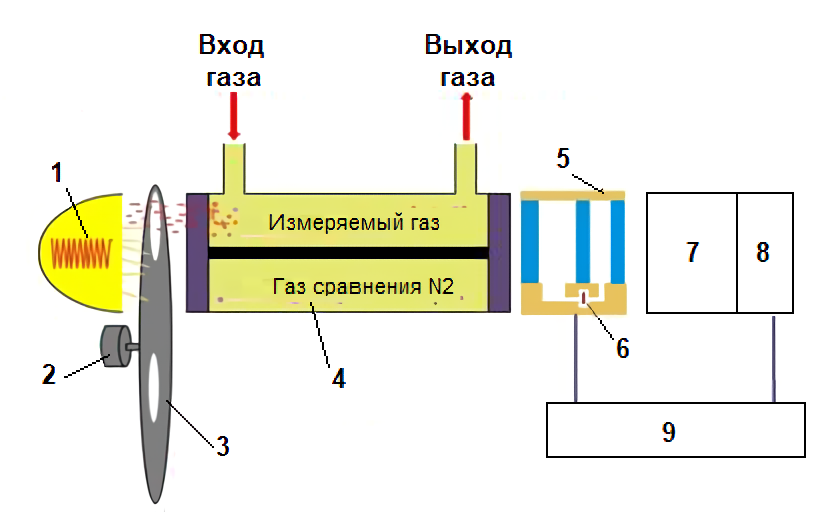

Принципы измерения: Микро-поточная не дисперсионная инфракрасная фотометрия (Mircoflow NDIR).
- Источник инфракрасного света
- Двигатель прерывателя
- Прерыватель
- Измерительная камера
- Детектор
- Микро-поточный датчик
- Второй измерительный элемент
- Второй детектор
- Процессор обработки и выдачи сигнала
Источник инфракрасного света излучает инфракрасный луч, который затем разделяется на два луча вращающимся прерывателем. Один луч проходит через камеру сравнения, содержащую газ, который не поглощает свет с длиной волны, используемой в приборе, такой как азот или аргон. Другой луч проходит через камеру с пробой анализируемых газов, где молекулы этих газов поглощают часть инфракрасного света. В результате, когда инфракрасный луч выходит из камеры с анализируемым газом, он имеет меньшую энергию, чем на входе. Он также будет иметь меньшую энергию, чем луч, выходящий из камеры сравнения. Разность энергий обнаруживается детектором, куда поступают оба луча. В состав детектора входит передняя газовая камера, задняя камера и микро-поточный датчик. Передняя и задняя газовые камеры заполнены измеряемым газом, поэтому в детекторе поглощаются только те длины волн инфракрасного излучения, которые соответствуют спектру поглощения измеряемого газа. Это определяет селективность измерения. Газ в передней и задней камерах расширяется под воздействием инфракрасного света. Из-за разницы расширения между передней и задней газовыми камерами образуется небольшой поток. Микро-поточный датчик преобразует поток в сигнал напряжения переменного тока, который пропорционален поглощенной энергии и, соответственно, концентрации измеряемого компонента в газовой пробе. Сигналы детектора обрабатываются процессором для дальнейшей передачи. Прошедший через первый детектор инфракрасный луч иногда может быть использован для детектирования второго измеряемого компонента во втором детекторе.

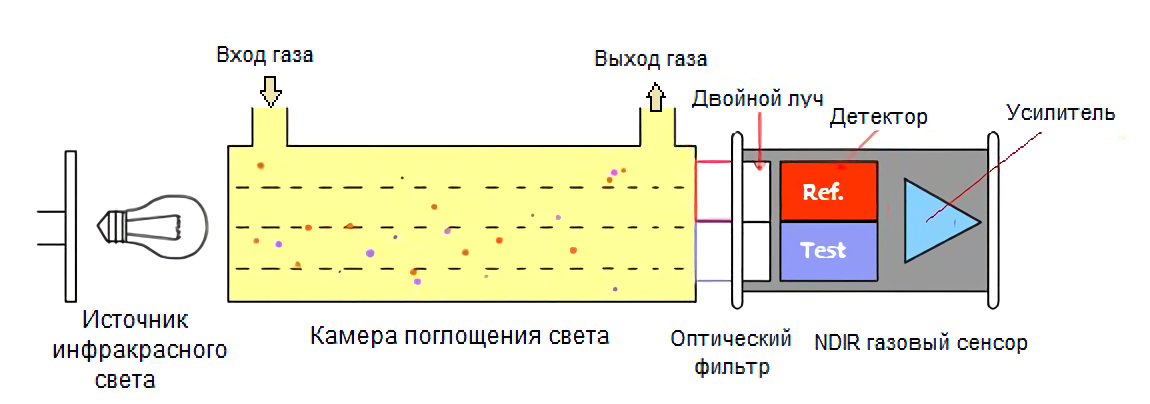

Двухлучевая не дисперсионная инфракрасная фотометрия (Dual-Beam NDIR)
Основными компонентами NDIR-датчика являются источник инфракрасного излучения, камера для отбора проб, два фильтра и два детектора. Один детектор измеряет интенсивность инфракрасного света. Другой детектор используется как референсный.
Принцип технологии не дисперсионного инфракрасного обнаружения газа заключается в том, что поглощение газом характерных инфракрасных длин волн соответствует закону Ламберта-Бэра. Основной принцип заключается в том, что источник инфракрасного света излучает инфракрасный луч через газовую камеру для отбора проб, и каждый компонент газа в пробе газа поглощает инфракрасные лучи определенной частоты. С помощью детектора для приема и измерения инфракрасного поглощения соответствующей частоты в сочетании с алгоритмом анализа, установленным во встроенном программном обеспечении, можно измерить концентрацию газового компонента. Причина, по которой этот метод не является дисперсионным, заключается в том, что длина волны, проходящая через газовую ячейку для отбора проб, не подвергается предварительной фильтрации.
Различные газы имеют свои собственные различные спектры поглощения из-за различий в их молекулярной структуре, концентрации и распределении энергии. Если пики поглощения разных газов перекрываются, необходимо учитывать взаимную интерференцию между этими газами. Кроме того, в определенном диапазоне длин волн обнаружению газа также будет мешать влага. Таким образом, использование не дисперсионной инфракрасной технологии для измерения газа должно решить проблемы взаимной интерференции между различными газами, эффектов высоких и низких температур, эффектов влажности и эффектов шума компонентов. Это требует интеграции газового тракта, схемы, конструкции оптического тракта и программного алгоритма Cooperate.
Технические характеристики Газоанализатор PERGAM-6000 Plus
Основные метрологические характеристики
Измеряемый газ 2) |
Метод измерения |
Максимальный диапазон показаний 1) 3) |
Нормируемый поддиапазон измерений |
Пределы допускаемой погрешности, % |
|
относительной |
приведенной 4) |
||||
Диоксид углерода (CO2) |
Микро-поточная не дисперсионная инфракрасная фотометрия |
от 0 до 5000 млн-1 |
от 0 до 200 млн-1 включ. |
- |
±3 |
св. 200 до 500 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
св. 1000 до 2000 млн-1 включ. |
±3 |
- |
|||
св. 2000 до 3000 млн-1 включ. |
±3 |
- |
|||
св. 3000 до 5000 млн-1 включ. |
±3 |
- |
|||
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±3 |
||
св. 1 до 2 % включ. |
±3 |
- |
|||
св. 2 до 3 % включ. |
±3 |
- |
|||
св. 3 до 4 % включ. |
±3 |
- |
|||
св. 4 до 5 % включ. |
±3 |
- |
|||
Двухлучевая не дисперсионная инфракрасная фотометрия |
от 0 до 100 % |
от 0 до 25 % включ. |
- |
±3 |
|
св. 25 до 100 % включ. |
±3 |
- |
|||
Оксид углерода (CO) |
Микро-поточная не дисперсионная инфракрасная фотометрия |
от 0 до 5000 млн-1 |
от 0 до 200 млн-1 включ. |
- |
±3 |
св. 200 до 500 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
св. 1000 до 2000 млн-1 включ. |
±3 |
- |
|||
св. 2000 до 3000 млн-1 включ. |
±3 |
- |
|||
св. 3000 до 5000 млн-1 включ. |
±3 |
- |
|||
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±3 |
||
св. 1 до 2 % включ. |
±3 |
- |
|||
св. 2 до 3 % включ. |
±3 |
- |
|||
св. 3 до 4 % включ. |
±3 |
- |
|||
св. 4 до 5 % включ. |
±3 |
- |
|||
Оксид азота (NO) |
Микро-поточная не дисперсионная инфракрасная фотометрия |
от 0 до 5000 млн-1 |
от 0 до 200 млн-1 включ. |
- |
±3 |
св. 200 до 500 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
св. 1000 до 2000 млн-1 включ. |
±3 |
- |
|||
св. 2000 до 3000 млн-1 включ. |
±3 |
- |
|||
св. 3000 до 5000 млн-1 включ. |
±3 |
- |
|||
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±3 |
||
св. 1 до 2 % включ. |
±3 |
- |
|||
св. 2 до 3 % включ. |
±3 |
- |
|||
св. 3 до 4 % включ. |
±3 |
- |
|||
св. 4 до 5 % включ. |
±3 |
- |
|||
Дифференциальная оптическая абсорбционная спектроскопия в ультрафиолетовом диапазоне |
от 0 до 2000 мг/м3 |
от 0 до 50 мг/м3 включ. |
- |
±3 |
|
св. 50 до 100 мг/м3 включ. |
±3 |
- |
|||
св. 100 до 200 мг/м3 включ. |
±3 |
- |
|||
св. 200 до 500 мг/м3 включ. |
±3 |
- |
|||
св. 500 до 1000 мг/м3 включ. |
±3 |
- |
|||
св. 1000 до 2000 мг/м3 включ. |
±3 |
- |
|||
Диоксид серы (SO2) |
Микро-поточная не дисперсионная инфракрасная фотометрия |
от 0 до 5000 млн-1 |
от 0 до 200 млн-1 включ. |
- |
±3 |
св. 200 до 500 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
св. 1000 до 2000 млн-1 включ. |
±3 |
- |
|||
св. 2000 до 3000 млн-1 включ. |
±3 |
- |
|||
св. 3000 до 5000 млн-1 включ. |
±3 |
- |
|||
от 0 до 5 % |
от 0 до 1 % включ. |
- |
±3 |
||
св. 1 до 2 % включ. |
±3 |
- |
|||
св. 2 до 3 % включ. |
±3 |
- |
|||
св. 3 до 4 % включ. |
±3 |
- |
|||
св. 4 до 5 % включ. |
±3 |
- |
|||
Дифференциальная оптическая абсорбционная спектроскопия в ультрафиолетовом диапазоне |
от 0 до 2000 мг/м3 |
от 0 до 50 мг/м3 включ. |
- |
±3 |
|
св. 50 до 100 мг/м3 включ. |
±3 |
- |
|||
св. 100 до 200 мг/м3 включ. |
±3 |
- |
|||
св. 200 до 500 мг/м3 включ. |
±3 |
- |
|||
св. 500 до 1000 мг/м3 включ. |
±3 |
- |
|||
св. 1000 до 2000 мг/м3 включ. |
±3 |
- |
|||
Метан (CH4) |
Микро-поточная не дисперсионная инфракрасная фотометрия |
от 0 до 5000 млн-1 |
от 0 до 1000 млн-1 включ. |
- |
±3 |
св. 1000 до 2000 млн-1 включ. |
±3 |
- |
|||
св. 2000 до 3000 млн-1 включ. |
±3 |
- |
|||
св. 3000 до 5000 млн-1 включ. |
±3 |
- |
|||
от 0 до 10 % |
от 0 до 1 % включ. |
- |
±3 |
||
св. 1 до 2 % включ. |
±3 |
- |
|||
св. 2 до 3 % включ. |
±3 |
- |
|||
св. 3 до 5 % включ. |
±3 |
- |
|||
св. 5 до 8 % включ. |
±3 |
- |
|||
св. 8 до 10 % включ. |
±3 |
- |
|||
Абсорбционная спектроскопия с перестраиваемым диодным лазером |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
- |
±3 |
|
св. 100 до 500 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
Диоксид азота (NO2) |
Не дисперсионная ультрафиолетовая спектроскопия |
от 0 до 500 млн-1 |
от 0 до 200 млн-1 включ. |
- |
±3 |
св. 200 до 500 млн-1 включ. |
±3 |
- |
|||
Дифференциальная оптическая абсорбционная спектроскопия в ультрафиолетовом диапазоне |
от 0 до 2500 млн-1 |
от 0 до 50 млн-1 включ. |
- |
±3 |
|
св. 50 до 200 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
св. 1000 до 2500 млн-1 включ. |
±3 |
- |
|||
Сероводород (H2S) |
Абсорбционная спектроскопия с перестраиваемым диодным лазером |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
- |
±3 |
св. 100 до 500 млн-1 включ. |
±3 |
- |
|||
св. 500 до 1000 млн-1 включ. |
±3 |
- |
|||
Кислород (O2) |
Парамагнитный |
от 0 до 100 % |
от 0 до 5 % включ. |
- |
±3 |
св. 5 до 10 % включ. |
±3 |
- |
|||
св. 10 до 25 % включ. |
±3 |
- |
|||
св. 25 до 100 % включ. |
±3 |
- |
|||
Абсорбционная спектроскопия с перестраиваемым диодным лазером |
от 0 до 100 % |
от 0 до 1 % включ. |
- |
±3 |
|
св. 1 до 5 % включ. |
±3 |
- |
|||
св. 5 до 10 % включ. |
±3 |
- |
|||
св. 10 до 25 % включ. |
±3 |
- |
|||
св. 25 до 100 % включ. |
±3 |
- |
|||
1) Диапазон измерений газоанализатора определяется при заказе и может быть любым в пределах максимального диапазона показаний. 2) Измеряемые газы определяются при заказе и могут составлять от 1 до 8 компонентов. 3) Пересчет значений объемной доли концентрации Х в млн-1(ppm) в массовую концентрацию С, мг/м3, проводят по формуле: С=Х*М/Vm где М- молярная масса компонента, г/моль, Vm - молярный объем смеси газа или воздуха, равный 22,4 дм3/моль, при стандартизированных условиях 0°С и 101,3 кПа. 4) Нормирующее значение погрешности – верхний предел нормируемого поддиапазона |
Технические характеристики
Время отклика (TD+T90)* |
<60 с |
Прогрев |
800 с |

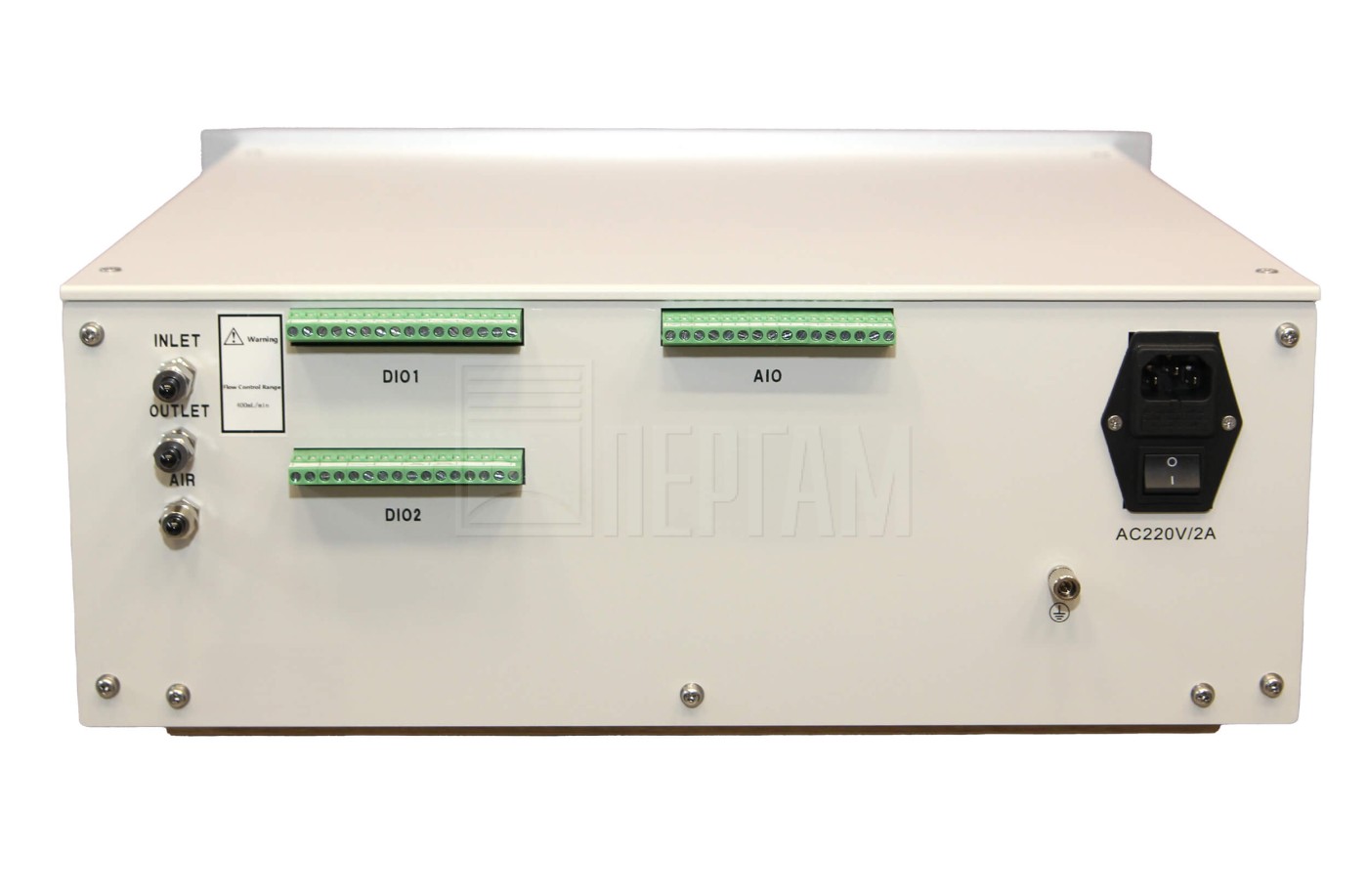

Выходные сигналы |
RS232/485, 420 мА, дискретный (реле НО) |
Температура пробы |
050℃ |
Давление пробы |
250 кПа |
Расход пробы** |
0,7…1,2 л/мин |
Температура окружающей среды |
0…+45 оС |
Относительная влажность |
≤ 95% без конденсации влаги |
Источник электропитания |
110-220 В переменного тока,50/60 Гц, 2A |
Габаритные размеры |
485х402х132 мм или 485х450х180 мм |
Масса |
от 15 до 20кг в зависимости от конфигурации |
- Газоанализатор PERGAM-6000 Plus
- Паспорт
- Руководство по эксплуатации
- Методика поверки
- Описание типа средств измерений
