Анализатор кислорода ServoTough Oxy 1900

Взрывозащищённый цифровой анализатор для непрерывного измерения кислорода в газовой пробе
Артикул: 22878
Цена по запросу
Поставляется в минимальные сроки

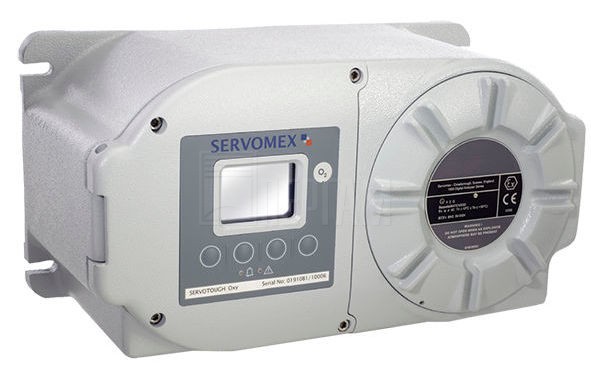

Анализатор кислорода ServoTough Oxy 1900
описание в pdf

Газоанализатор для непрерывного измерения объёмной доли кислорода в газовых средах

Взрывозащищённый анализатор кислорода ServoTough Oxy 1900 предназначен для непрерывного измерения кислорода в газовой пробе, может использоваться в опасных зонах. Область применения – технологический контроль в установках разделения воздуха, в факельных газах, при регенерации катализатора в крекинг-процессах, при контроле технологических процессов на фармацевтических, нефтехимических предприятиях, на территории морских терминалов. Парамагнитный газоанализатор кислорода «Окси» модификации 1900 имеет магнитодинамическую ячейку, в которой при прохождении пробы газа происходит уменьшение интенсивности излучения в инфракрасной области спектра.

Взрывозащита обеспечивается искробезопасными электрическими цепями и взрывонепроницаемой оболочкой. При эксплуатации в опасных зонах максимально допустимое содержание кислорода в пробе составляет 21%. Для работы в агрессивной среде в корпусе прибора создаётся избыточное давление, которое предотвращает попадание внутрь корпуса агрессивной среды. Ячейки могут быть коррозионно-стойкими для работы с пробами, содержащими агрессивные примеси, термостатированными для работы с влажными газами, ячейки с датчиком давления, с регулятором давления сбора пробы или давления окружающей среды.

Принцип действия анализаторов с парамагнитной ячейкой основан на сравнительных измерениях потоков парамагнитных молекул кислорода, обладающих свойством быть втягиваемыми в постоянное магнитное поле. Их воздействие на одну из заполненных азотом симметрично расположенных вокруг оси сфер создает дополнительное торсионное усилие, его электромеханическая компенсация позволяет получать аналитический отклик и вычислять концентрацию кислорода в исследуемом образце.

Особенности

  • Обогреваемая измерительная ячейка позволяет упростить систему пробоотбора;
  • Уникальный датчик расхода Flowcube обеспечивает повышенную безопасность;
  • Внутренняя компенсация при скачках давления барометрического или в процессе.

Базовая конфигурация

  • Сертификация анализатора ATEX 2GD / IECEx Z1 - Z21;
  • Напряжение питания 220-240В 50 / 60Гц;
  • Стандартные измерения;
  • Расход пробы 200 мл / мин (номинальный);
  • Подогреватель пробы – встроенный;
  • Компенсация давления – встроено;
  • Встроенный датчик расхода – встроен;
  • Автокалибровка – не требуется;
  • Цифровая связь – Modbus RTU (RS-485);
  • Стандартный впускной патрубок 1/4 "NPT (F);
  • Опции корпуса – дышащие фитинги;
  • Кабельные вводы (2 х 1/2 "и 2 х 3/4").

Варианты конфигурации

Газоанализатор может поставляться в одной из пяти фиксированных конфигураций либо конфигурироваться в произвольном порядке. Использование фиксированных конфигураций выгоднее, цена ниже, сроки поставки меньше.

  • Конфигурация начального уровня (entry pack). Используется для измерения содержания кислорода в неагрессивных пробах с невысокой влажностью для контроля некритичных технологических процессов.
  • Конфигурация для работы с горячей и/или влажной пробой (hot pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке. Защищает от выпадения конденсата и гарантирует, что проба на чувствительный элемент подается в газовой фазе. Позволяет работать с влажной пробой (с температурой точки росы до +50 ˚С).
  • Конфигурация с автокалибровкой (autoval pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенное оборудование для автокалибровки. Позволяет автоматизировать подачу калибровочных газов — калибровка проходит без участия оператора по заданному графику.
  • Конфигурация с датчиками давления и расхода (pressure and flow pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенные датчики давления и расхода. Подходит для измерений, связанных с безопасностью. Датчик давления используется для автоматической коррекции результата измерения, его использование обеспечивает более высокую точность. Датчик расхода полезен для задач, в которых измерение содержание кислорода связано с безопасностью производства — использование датчика расхода позволяет настроить реле недостаточного расхода пробы. Активация этого реле означает, что между точкой отбора пробы и анализатором возникли течи, забились фильтры или произошло еще что-то, требующее вмешательства оператора.
  • Полная комплектация (complete pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенное оборудование для автокалибровки и автопроверки, встроенные датчики давления и расхода. Полностью автоматизированный анализатор для задач, связанных с безопасностью производства.

Технические характеристики Анализатор кислорода ServoTough Oxy 1900

Технические характеристики

Основные метрологические характеристики OXY1900

Диапазон измерений

0…10% O2

Минимальный диапазон измерений

0…10% O2

Погрешность по данным производителя

0.2% от показаний или 0.05% O2

Линейность

0.05% O2

Повторяемость

0.1% показаний или 0.05% O2

Время отклика, Т

при расходе 200 мл/мин
4 с (стандарная конфигурация)
7 с (АFCD)
5 c (версия High Flow, при расходе 60 л/час)

Дрейф нуля/неделя

0.05% O2

Дрейф шкалы/неделя

1% от показаний или 0.05% O

Входы и выходы

Изолированный выход 4-20 мА и неизолированный 0-1 В.
2 беспотенциальных реле концентрации; реле расхода. Возможна установка дополнительных реле и аналоговых выходов.

Цифровой выход

Нет

Требования к анализируемому газу

Требования к пробе

Чистая, сухая проба без масла и конденсата

Давление пробы (избыточное)

0.3…35 кПа
7…35 кПа (AFCD)
0,4…35 кПа (версия High Flow)

Расход газа

50…250 мл/мин
1.2…3.5 л/мин (AFCD)
50…70 л/час (версия High Flow)

Температура пробы

-10…+50 °С

Температура точки росы пробы

на 5 °С ниже температуры окружающей среды до 105 °С (для 2200Н)

Параметры окружающей среды

Температура окружающей среды

-10…+50 °С

Температура хранения

-20…+55 °С

Влияние изменения внешних параметров

Влияние перепада расхода пробы

0.1 % O при перепаде расхода от 50 до 250 мл/мин
0.2 % O при перепаде расхода от 50 до 70 л/час (версия High Flow)
не влияет при использовании AFCD

Влияние перепада давления на выходе

1% от показаний/1%
Использование функции компенсации давления снижает данный эффект до 0,02%O2

Влияние перепада напряжения питания

0.2% от показаний на каждые 10% изменения напряжения

Габаритные размеры, вес, напряжение питания

Напряжение питания

(100…240) В ±10%, 50/60 Гц.

Монтаж

Настенный или панельный

Габаритные размеры, мм

448×229×235

ServoTough Oxy 1900

Вес, кг

26

Класс защиты корпуса

IP66

Класс взрывозащиты

EEx ia d IIC T4.
