Baker Hughes

Расходомер TransPort PT900

Портативный ультразвуковой расходомер жидкости с накладными датчиками
4.7
Артикул: 22671
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Расходомер TransPort PT900
описание в pdf

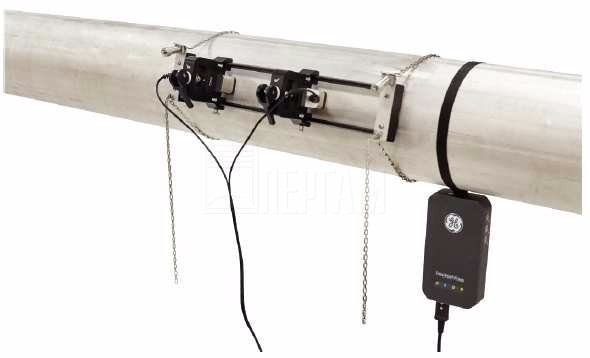

Взрывобезопасный ультразвуковой расходомер с накладными датчиками

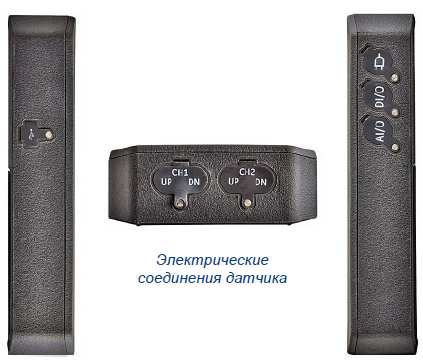

Электрические соединения датчика

В PT900 реализованы наиболее востребованные пользователями на сегодняшний день функции средств измерения расхода Panametrics. Несколько лет изучения опыта практического применения пользователями портативных расходомеров и их пожеланий и потребностей при измерении расхода были учтены при разработке расходомеров PT900. В Panametrics проверили результаты этих исследований и усовершенствовали методы разработки, предоставив пользователям доступ к исходным концепциям и опытным образцам устройств. Каков результат? Идеальный портативный расходомер должен быть универсальным, удобным для установки, интуитивно-понятным в использовании и способным давать достоверные результаты измерений даже в самых сложных условиях.

Преимущества PT900

  • Широкий выбор преобразователей, пригодных для применения в различных условиях
  • Беспроводной планшетный ПК, осуществляющий обмен данными с электронным блоком с помощью технологии Bluetooth®
  • Легок в программировании благодаря цветному сенсорному дисплею и многоязычному пользовательскому интерфейсу
  • Быстродействующий, высокоточный электронныйблок с зеленым/красным световым индикатором работоспособности и памятью регистрации данных на 8 Гб
  • Измерения скорости, объема, массы, общего расхода и потребления тепловой энергии
  • Удобное для установки зажимное устройство

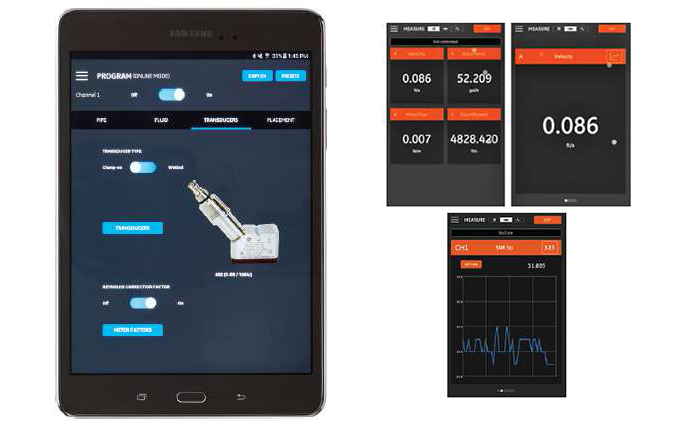

Отображение PT900 APP на планшетном ПК и экраны измерений

Что нового в PT900?

PT900 сохранил те же высокие метрологические характеристики, что и PT878, но имеет полностью модернизированный электронный блок расходомера, зажимное устройство и пользовательский интерфейс. Ключевые улучшения включают усовершенствованное крепление и пользовательский интерфейс, совместимый с ОС Android. PT900 спроектирован таким образом, чтобы улучшить его восприятие пользователем и обеспечить измерения, вызывающие высокий уровень доверия к результатам. Все пользователи, независимо от их опыта использования расходомеров, смогут:

  • Установить зажимное устройство без особых затруднений или повторной установки
  • Правильно соединить кабели датчиков и преобразователей
  • Включить планшетный ПК и связать его с датчиком посредством Bluetooth®
  • Начать проведение измерений в считанные минуты

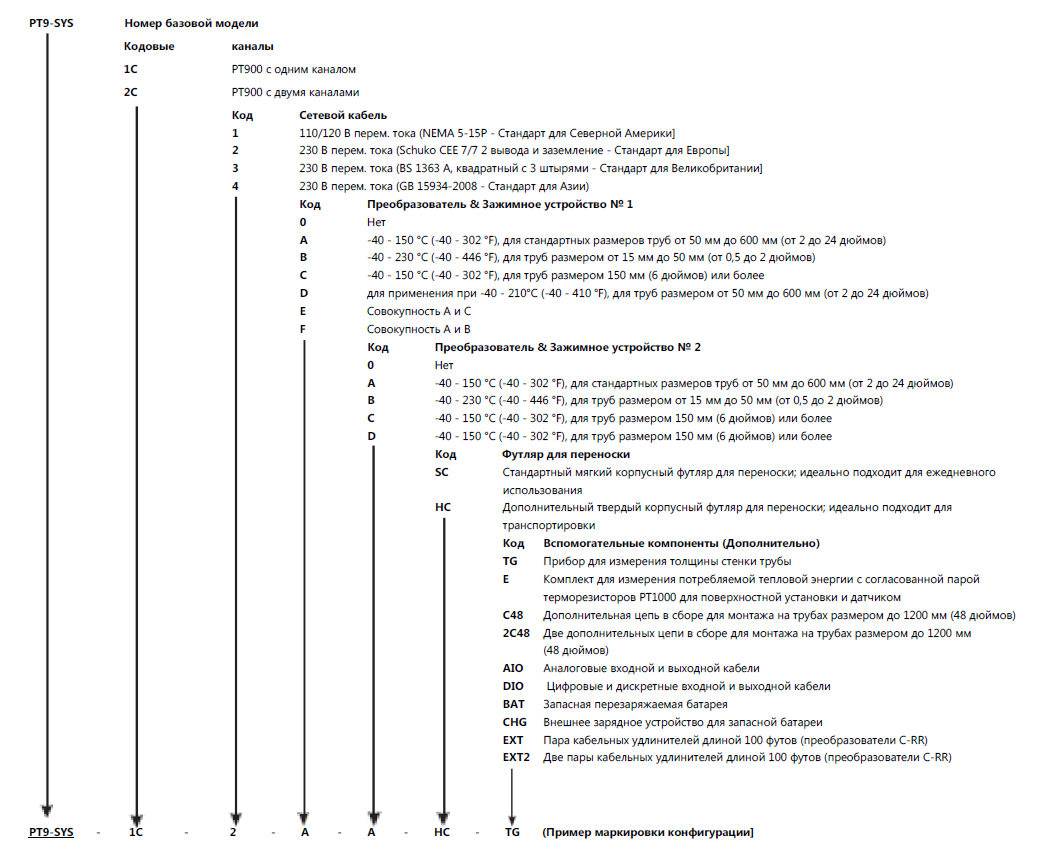

Как задавать команды Системе PT900

Дополнительные компоненты
Чехлы • Мягкая нейлоновая сумка с лямкой и специальными отделениями для оборудования (стандартный)
• Твердый кожух с колесами и специальными отделениями для оборудования (дополнительный)
Кабели • Входные и выходные кабели: Аналоговые и цифровые
• Переходники кабеля: Соединители разъемов TNC с BNC или UTDR
Комплект для измерения тепловой энергии Дополнительный комплект для измерения тепловой энергии рассчитывает расход тепловой энергии и общую энергию • Датчик температуры: С питанием от контура, 4-проводные терморезисторы PT1000 для поверхностного монтажа, имеющий сертификат NIST (Национальный институт стандартизации и технологии США)
• Погрешность: ± 0,12 °C (± 0,22 °F) от показаний
• Диапазон: от 0°до 149 °C (от 32° до 300 °F) стандарт
Толщиномер PocketMike компании Panametrics • Компактное устройство из нержавеющей стали, IP67
• Поворотный, высококонтрастный ЖК дисплей
• Удобное управление посредством четырех кнопок
• Интегрированный, сменный сенсор на 5 МГц
• Диапазон от 1 до 250 мм (от 0,040 до 10 дюймов)
• Стандартные батарейка типа AA
Запасная батарея • Комплект батарей: Литий-ионные, мощные, перезаряжаемые
• Зарядное устройство батареи: 100 - 240 В перем. тока (50/60 Гц)
Переходник кабеля Соединители разъемов TNC с BNC или UTXDR
Накладные преобразователи
Температурный диапазон* • Стандартный: от -40 до 302 °F (от -40 до 150 °C)
• Дополнительный: от -328 до 752 °F (от -200 до 400 °C)
* См. точный температурный диапазон в технических характеристиках отдельных моделей преобразователей
Монтаж • Новое зажимное устройство PT для труб размером > 2 дюймов (50 мм)
• Зажимное устройство CF-LP для труб размером от 1/2 дюйма (15 мм) до 2 дюймов (50 мм)
Кабели преобразователя PT9 • Стандартная длина: 25 футов (8 м) коаксиального кабеля RG316
• Максимальная длина: 100 футов (30 м) коаксиального кабеля RG316
• Температурный диапазон: от -40° до 302 °F (от -40° до 150 °C)

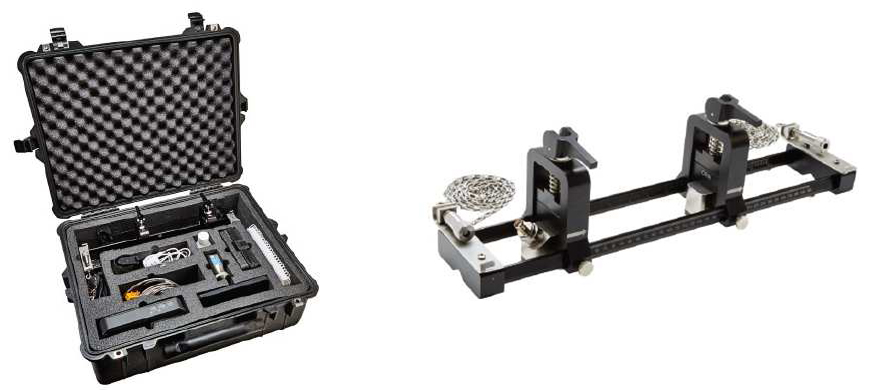

 Система PT90 0 в твердом корпусе для переноски / Зажимное устройство с преобразователями CRR

Технические характеристики Расходомер TransPort PT900

Технические характеристики

Эксплуатация и производительность
Типы жидкостей Жидкости: жидкости с высокой звукопроводимостью, в т. ч. большинство чистых жидкостей и многие жидкости с небольшим содержанием механических примесей или пузырьков газа
Измерение расхода Запатентованный способ Transit-Time™.
Размеры трубопроводов Стандарт: 0,5 - 24 дюйма (15 - 600 мм)
Дополнительно: до 300 дюймов (7500 мм) доступны по запросу
Толщина стенки трубопровода до 3 дюймов (76,2 мм)
Материал трубы Все металлы и большая часть пластиков
Проконсультируйтесь с компанией Panametrics относительно бетонных, трубопроводов из композиционных материалов, сильно корродированных или футерованных трубопроводов.
Погрешность ± 1 % показаний (2 дюйма/50 мм или трубы более крупных размеров)
± 2 % показаний (трубы размерами от 0,5 дюйма/15 мм до< 2 дюймов/50 мм)
Установка предполагает наличие полностью развитого, симметричного профиля потока (обычно, прямой участок трубопровода на 10 диаметров трубы вверх по потоку и 5 диаметров вниз по потоку). Окончательная погрешность
установки зависит от множества факторов, среди прочих включающих тип жидкости, диапазон температур, центричность трубы.
Повторяемость ±0,2 % от показаний
Диапазон измерений (в двух направлениях) От 0,1 до 40 футов/с (от 0,03 до 12,19 м/с)
Время отклика До 2 Гц
Параметры измерения Скорость, объемный расход, массовый расход,, расход тепловой энергии, общий расход
Каналы 1 или 2 канала
Датчик расхода PT900
Корпус Класс взрывобезопасности IP66
Масса 3 фунта (1,4 кг)
Размеры (В x Ш x ИГ) 7,9 x 4,3 x 1,5 дюйм (200 x 109 x 38 мм)
Монтаж Гибкий хомут вокруг трубы или магнитный фиксатор
Аналоговые входы 4 - 20 мА (кол-во 2)
Аналоговый выход 4 - 20 мА
Цифровой выход Импульс (Счетчик), Частота, Аварийная сигнализация (кол- во 1)
Цифровой обмен данными
  • Modbus через порт RS485
  • Беспроводной Bluetooth®
  • Микро-USB Порт
Батарея Тип: Литий-ионная (мощная, перезаряжаемая)
Срок службы (непрерывной работы): 18 - 20 часов
Срок службы (энергосберегающий режим): > 4 дней
Зарядное устройство: 100 - 240 В перем. тока (50/60 Гц)
Время зарядки: до 3 часов (от 0 % до 100 %)
Рабочая температура от -20 до 55 °C (от -4 до 131 °F)
Класс электронных устройств
  • CE (Директива по ЭМС) IEC (МЭК) 61326-1:2013, IEC (МЭК) 61326-2-3:2013, Директива по низковольтному оборудованию 2006/95/EC, Стандарт ЕС EN 61010-1 2010
  • Стандарт ANSI/UL. 61010-1, Стандарт CAN/CSA. C22.2 № 61010-1
  • Соответствует Директиве ЕС об утилизации электрического и электронного оборудования WEEE
  • Соответствует Директиве ЕС по ограничению вредных веществ RoHS
Пользовательский интерфейс
Отображение Планшетный ПК с операционной системой Android (версия 4.4 или выше), ЖК емкостный сенсорный экран, разрешение 800 x 1280
Размеры
  • Планшетный ПК 7 дюймов Стандартный 7,75 x 4,75 x 0,75 дюйм (196 x 120 x 19 мм)
  • Планшетный ПК 8 дюймов Стандартный 8,75 x 6,00 x 0,75 дюйм (222 x 152 x 19 мм)
Срок службы батареи > 12 часов непрерывной работы
Зарядное устройство батареи 100 - 250 В перем. тока (50/60 Гц)
Рабочая температура от 0 до 50°C (от 32 до 122°F)
Связь с датчиком расхода Bluetooth®
Прикладное программное средство (PT900 APP)
Интуитивный интерфейс с сенсорным экраном
  • Цветное, графическое изображение
  • Программирование в виде учебного пособия
  • Предварительная установка параметров площадки
  • Различные опции отображения
  • Всесторонняя онлайн-справка
Языки Английский, китайский (упрощенный), голландский, французский, немецкий, итальянский, японский, корейский, португальский, русский, испанский, шведский, турецкий

Общие вспомогательные компоненты

PT9-TG Толщиномер
PT9-E Комплект измерения тепловой энергии (Температуры)
PT9-C48 48 дюймов (120 см) Зажимное устройство с футляром
PT9-AI Аналоговый входной кабель
PT9-ADO Аналоговый и цифровой выходной кабель
PT9-BAT Запасная батарея
PT9-CH Дополнительное зарядное устройство для батареи
PT9-ExtPlug Переходники соединителей кабельных удлинителей

Документы к Расходомер TransPort PT900

Отзывы Расходомер TransPort PT900

Пока нет отзывов.

Обсуждение Расходомер TransPort PT900

Здравствуйте! Возможно ли расходомер Панаметрикс РТ900 установить на две трубы одновременно, т.е. на двухтрубную систему? Нам нужен расходомер на двухтрубную систему с функцией теплосчетчика и толщиномера. Моб. тел. 89140534435.

Александр    17.12.2017
ответить

Да, поставить расходомер на две трубы возможно. PT900 имеет два независимых канала. Есть функция теплосчётчика, функции толщиномера, к сожалению, нет. Толщиномер поставляется теперь как опиция – отдельным прибором к этому расходомеру. Срок действия сертификата этого расходомера заканчивается – ожидаемый выход нового сертификата в феврале-марте 2018.

Пергам    18.12.2017
ответить
