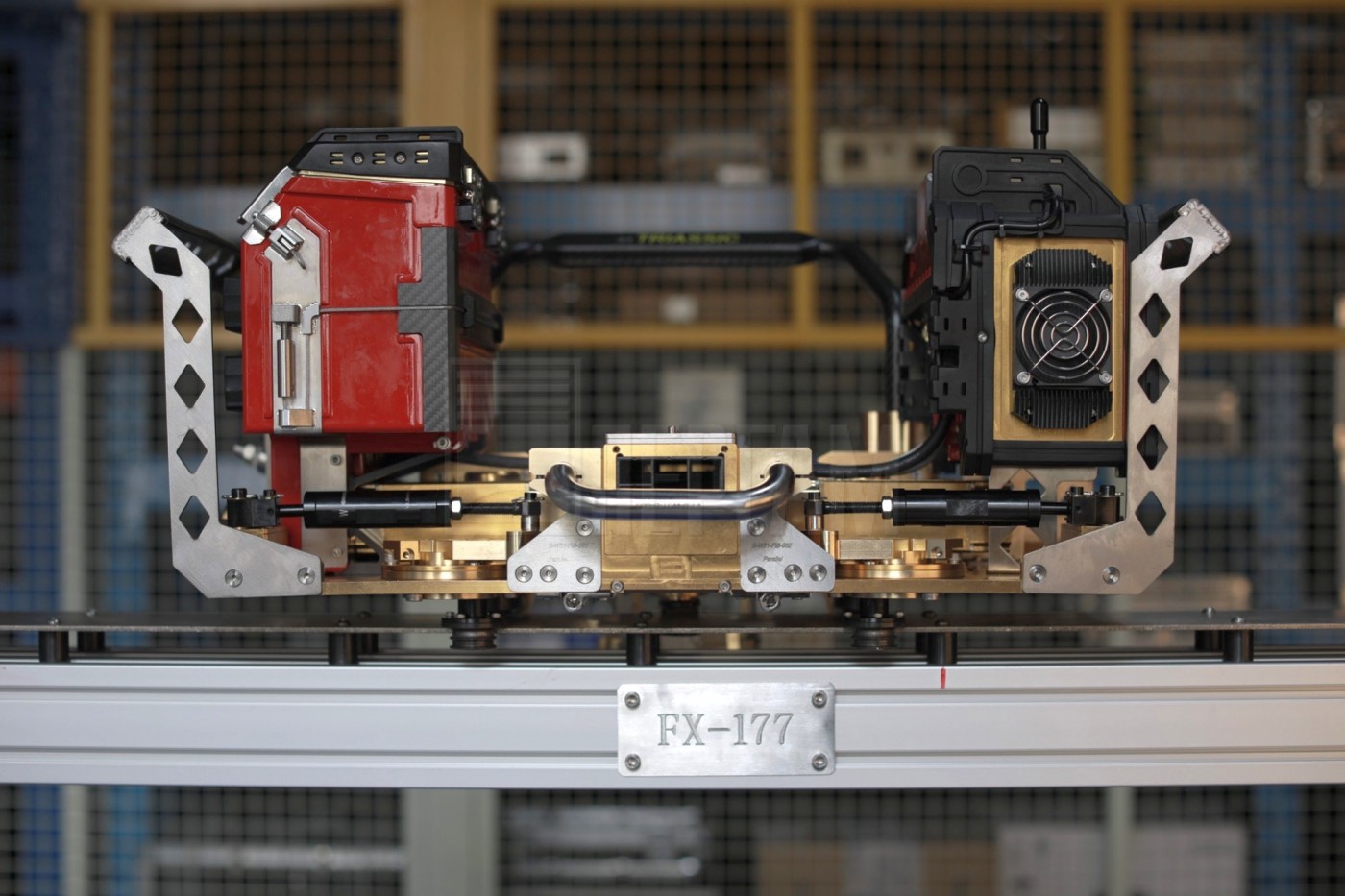

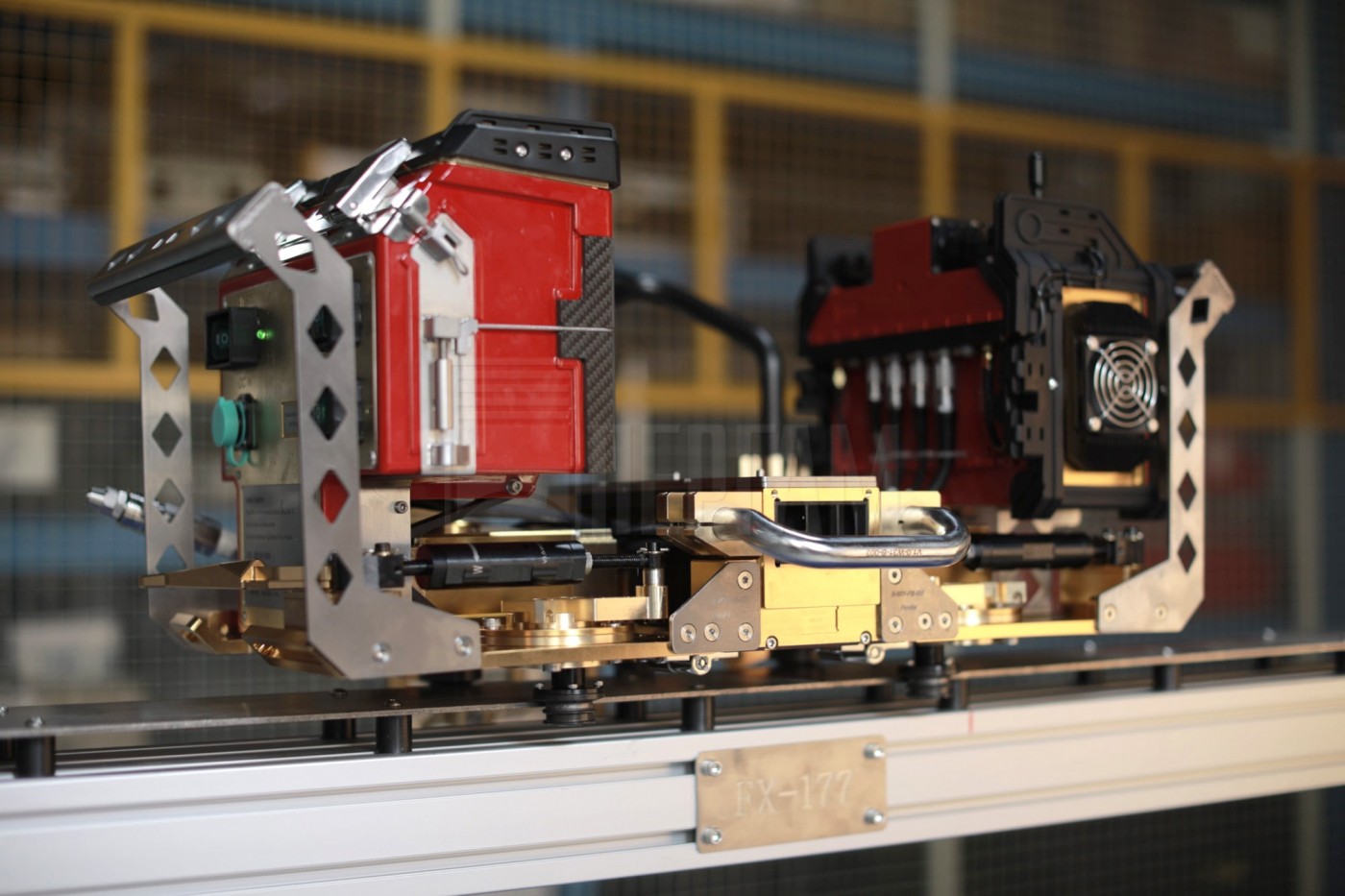

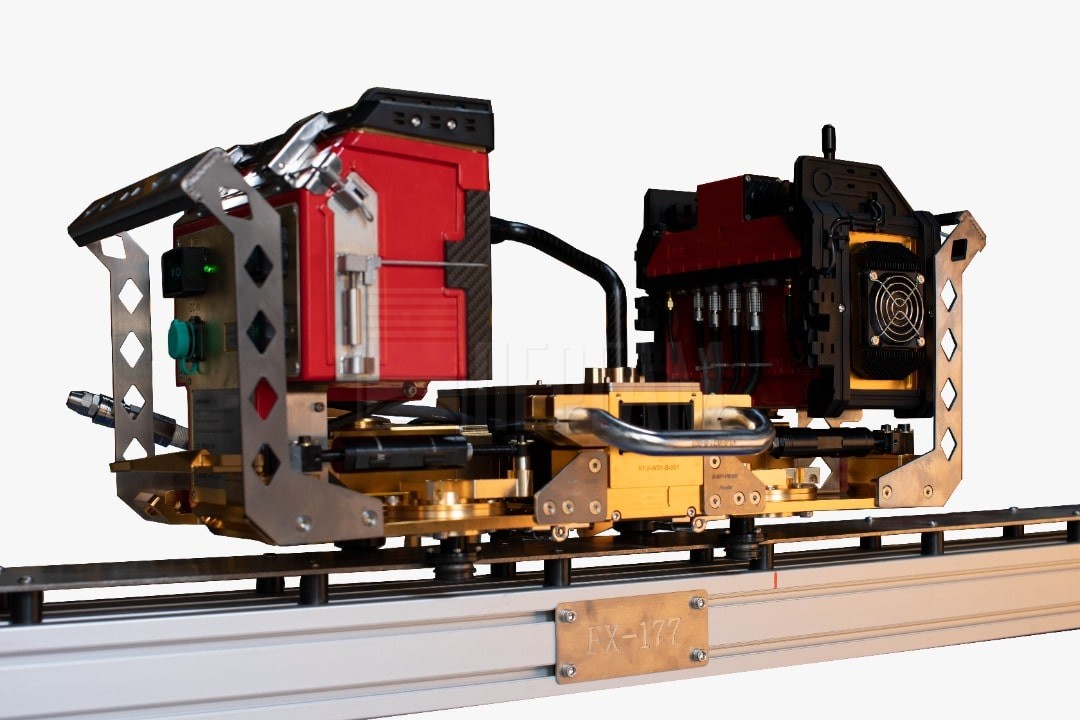

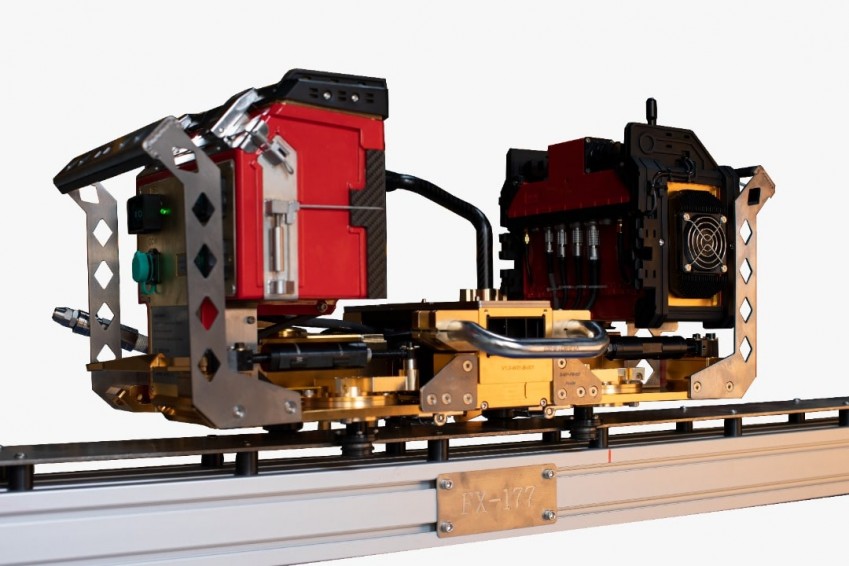

Ультразвуковой сканер W31

Робот-сканер для контроля кольцевых швов после корпусной сварки трубопровода
Артикул: 23159
Цена по запросу
Поставляется в минимальные сроки
Ультразвуковой сканер W31
описание в pdf

Робот-сканер для обследования кольцевых сварных швов трубопроводов

Трубопроводный робот-сканер W31 специально разработан для контроля качества кольцевых сварных швов на больших расстояниях, применяется в нефтегазовой отрасли. Робот используется при производстве трубопроводов, после прохождения сварочной машины, робот-сканер W31 обследует кольцевые сварные швы и определяет такие дефекты как наплывы, подрезы, трещины, кратеры, непровары и пористости, сквозные прожоги и трещины, а также посторонние включения в сварном шве. Сканер работает по беспроводной связи, вместо сверхмощного шлангокабеля для передачи данных и управления движением, что является революционным изменением. Отсутствие толстого кабеля упрощает работу дефектоскописта и делает её более удобной на строительной площадке нефте- газопровода, особенно в экстремальных условиях.

Особенности

  • Беспроводная передача данных и управление без кабелей и проводов;
  • Более высокая степень интеграции;
  • Питание от литиевой батареи;
  • Два двигателя для увеличения мощности;
  • Два ведущих колеса для уменьшения заноса;
  • Совместимость с различными инспекционными устройствами;
  • Операции с массивами и регистрация данных;
  • Степень защиты от воды и пыли IP64.

Базовый модуль робота

  • Беспроводное управление, сбор данных, управление водяным насосом;
  • Питание от батареи 48 В, две батареи поддерживают горячую замену, могут работать не менее 8 часов;
  • Программное обеспечение для сбора данных установлено в блоке управления;
  • Полностью герметичная конструкция, класс защиты IP64;
  • Максимальная нагрузка до 35 кг.

Шасси W31

  • 2 двигателя постоянного тока для сигнала UT;
  • Адаптация к кривизне от 12 дюймов (323 мм) до 56 дюймов (1422 мм);
  • Ширина дорожки от 115 до 129 мм.;
  • Независимая конструкция энкодера, высокоточная обратная связь;
  • Водоснабжение с обеих сторон для лучшей подачи воды при необходимости (высокая температура, большой диаметр).

Система литиевых батарей

Высокопроизводительная литиевая батарея с горячей заменой может питать блок электропривода и блок сбора данных, одна батарея может обеспечивать питание в течение 3-4 часов. Режим питания - независимый источник питания, что позволяет избежать шумовых помех. Аккумулятор устанавливается в специальный ящик и может быстро заменён при бесперебойной работе.

Центральный блок управления

  • Проводная и беспроводная связь, сохранение и передача данных;
  • Управление движением робота (ПО и манипулятор);
  • Максимальная мощность привода до 180Вт;
  • GPS, гироскоп и температура клина;
  • Управление питанием 24В или 48В, беспроводное, 2,4G.

Wi-Fi антенна

W31 обеспечивает сигнал Wi-Fi 2,4G. Компьютер оператора связывается с W31 через усиленную антенну. Можно увеличить расстояние связи до 150 м (проверено 24 метра), меняя антенны.

Трек из титанового сплава

Используется гусеница из титанового сплава, которая обладает такими преимуществами, как высокая прочность, низкая плотность, хорошие механические свойства, ударная вязкость и коррозионная стойкость. Также используются оригинальные ромбовидные отверстия для снижения веса и высокоточные блоки подушек, которые легче и точнее традиционных рельсов. Традиционная гусеница из углеродистой стали тяжёлая, ржавеет и легко скручивается, что увеличивает износ сканера.

Пластина AUT Probe

Поддержка 2 зондов PA (самосовмещение зонда PA и клина) 2 TOFD-зонда (TOFD-зонд и клин самосовмещающиеся). Температурный зонд (входит в комплект системы, устанавливается на клин зонда PA). Запатентованный метод регулировки расстояния между зондами.
