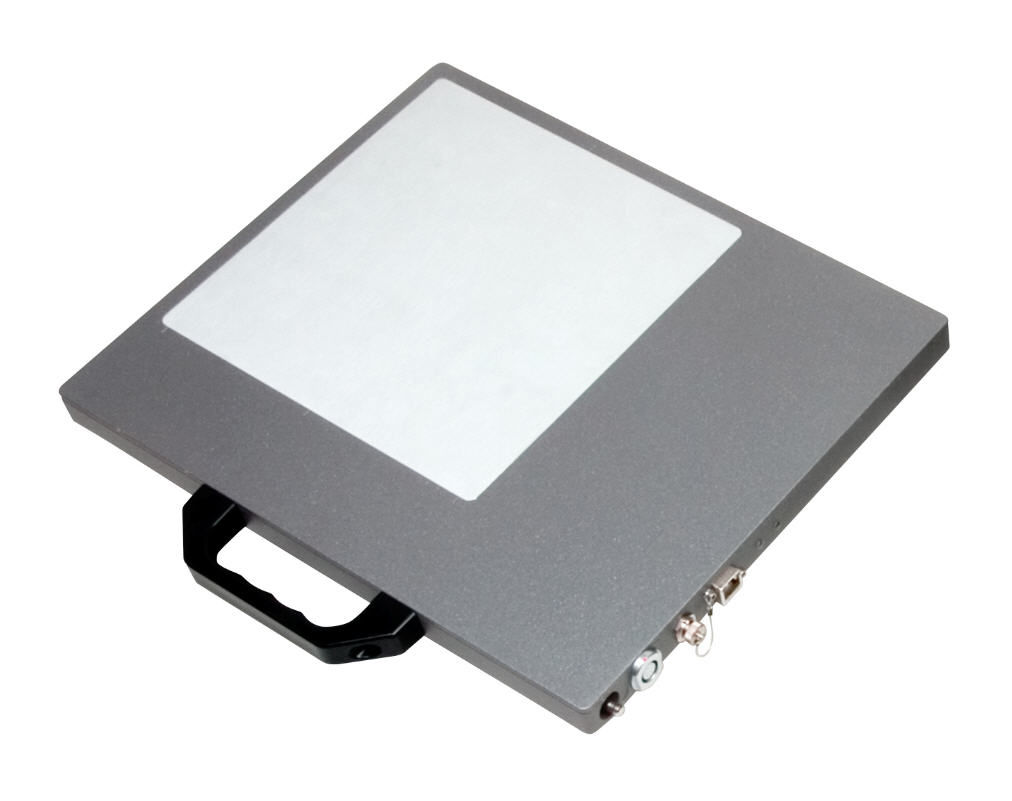

XRD 0822 – это часть семейства цифровых плоскопанельных детекторов рентгеновского излучения из аморфного кремния (a-Si) с полем обзора 8 дюймов (20 см) компании PerkinElmer.

Доступные две модели цифровых плоскопанельных детекторов рентгеновского излучения XRD 0822: модель XRD 0822 AO имеет динамический диапазон 78 дБ и частоту кадров до 30 кадр/с. Детектор XRD 0822 AP с расширенными характеристиками имеет динамический диапазон 88 дБ и частоту кадров до 100 кадр/с при нескольких режимах считывания данных. Оба детектора поддерживают широкий диапазон уровней энергии от 20 кВ до 15 MВ и доступны с различными вариантами экранирования и типами сцинтилляторов.

Быстрая системная интеграция осуществляется путем передачи данных через гигабитный Ethernet-интерфейс, встроенный триггер и схему синхронизации рентгеновского излучения,
а также обширную библиотеку программ для получения и обработки изображений.

Имея широкий диапазон энергий, регулируемую частоту кадров и различные варианты экранирования, детектор соответствует требованиям применения 1 в таких областях, как промышленный неразрушающий и разрушающий контроль.

Мы имеем свыше 20 лет практического партнерства с производителями оборудования по интеграции плоскопанельных детекторов рентгеновского излучения в сложные и ответственные системы и можем адаптировать наши изделия к вашим специфическим требованиям. Позвольте нашей профессиональной экспертизе с использованием цифровых изображений работать на вас.

Характеристики и достоинства

Стойкость к радиации для работы в неблагоприятных условиях окружающей среды
Изображение в реальном масштабе времени
Шаг пикселей детектора 200 мкм
До 65536 уровней серого цвета
Энергия рентгеновского излучения от 20 кВ до 15 MВ
Выбор настроек усиления
Гигабитный Ethernet-интерфейс

Области применения

Промышленный НК и оценка состояния неразрушающими методами контроля

¹ Если не указано другое, то плоскопанельные детекторы рентгеновского излучения компании PerkinElmer предназначены для интеграции в изделия производителей
рентгенографических систем. Производители этих систем несут полную ответственность за проверку соответствия всем применимым нормативным требованиям и надежности своих изделий

Технические характеристики XRD 0822 AO, AP

Технические характеристики

Сенсор
Панель	Активная TFT / диодная матрица на базе аморфного кремния на единой подложке
Сцинтиллятор	Прямое осаждение CsI:Tl или различные флуоресцентные экраны на основе Gd2O2S:Tb (GOS)
Формат матрицы	1024 × 1024 при шаге пикселей 200 мкм
Электроника
Усилители	Специализированные заказные малошумящие интегральные схемы 8 х 128 каналов с 2 (модель AO) или 6 (модель AP) с установками усиления, выбираемыми пользователем.
АЦП	14 бит (модель AO), 16 бит (модель AP)
Режим считывания				Кадр/с
		Матрица	Пиксель (мкм2)	AO	AP
	Квадрат	1024 х 1024 512 х 512	200 х 200 400 х 400	15 30	25 50
	Прямоугольник	1024 х 512 1024 х 256	200 х 400 400 х 800	– –	50 100
	Секционный	1024 х 512 1024 х 256	200 х 200 200 х 200	– –	50 100

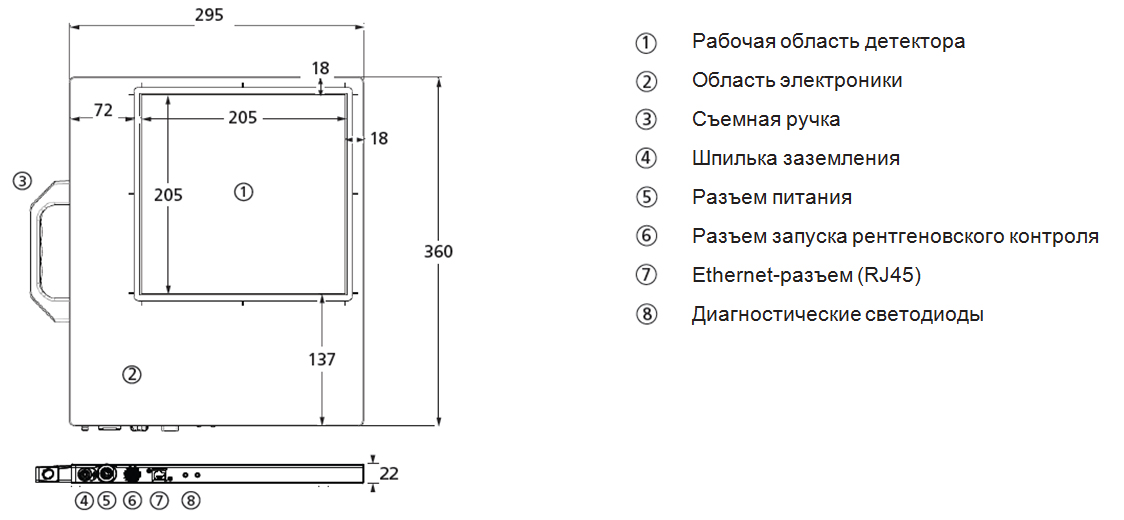

Механические характеристики
Размеры	29.5 см (ширина) × 36.0 см (длина) × 2.2 см (высота)
Масса	3.7 кг
Материал корпуса	Алюминий
Экранирование	Интегрированное с защитой кассеты (дополнительно) для применения в случае высоких энергий
Связь
Интерфейс данных	Гигабитный Ethernet-разъем
Интерфейс для рентгеновского контроля	Встроенный разъем для управления запуском рентгеновского контроля
Программа	Поддержка 32 и 64 битовых ОС Windows
Параметры качества изображения
Квантовая эффективность регистрации (DQE)	75% (0 пар линий/мм), 58% (1 пара линий/мм), 37% (2 пары линий/мм) для RQA5 с CsI
Контрастная передаточная функция (MTF)	67% (1 пара линий/мм), 33% (2 пары линий/мм) с CsI
Задержка	< 8% 1-го кадра
Динамический диапазон	> 78 дБ (модель AO), > 88 дБ (модель AP)
Энергия	20 кэВ – 15 МэВ
Параметры окружающей среды
Температура	10 – 40°C (рабочая), -10 – 50°C (хранения)
Влажность	Относительная влажность 10 – 90% (без конденсации)
Степень защиты	IP-65 (общая защита от пыли и струй воды низкого давления)
Вибростойкость	В соответствии с IEC/EN 60068-2-6 (10-150 Гц, 0.5 g)
Ударопрочность	В соответствии с IEC/EN 60068-2-27 (11 мс, 2 g)
Электропитание
Источник питания	100 – 240 В переменного ток, 50/60 Гц Блок питания XRD-EPS 215 Вт
Мощность рассеяния	25 Вт
Нормативные документы
Стандарты	UL-60601-1, IEC/EN-60601-1, IEC/EN-60950-1
Нормативы	CE, RoHS (Директива ЕС по ограничению использования опасных веществ)
