Беспроводной цифровой детектор GE DXR250U-W

Беспроводной цифровой рентгеновский детектор для инспекций средних и крупных объектов
Артикул: 22680
Поставка прекращена
Гарантия производителя:
12 месяцев
GE DXR250U-W / DXR250С-W
описание в pdf

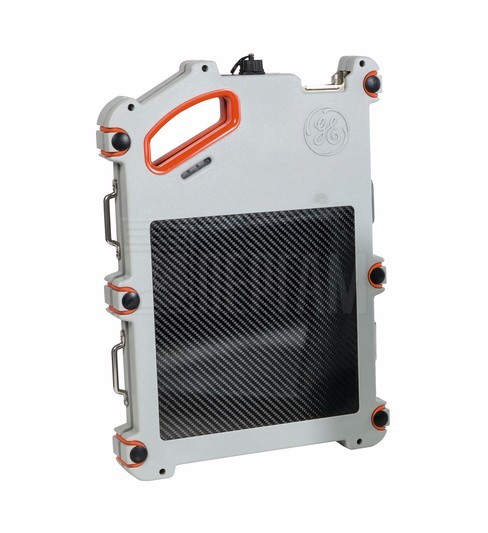

DXR250U-W: Оптимизирован для широкого спектра применений в области рентгеновского контроля

В DXR250U-W учтен значительный опыт применения переносных детекторов размером 16х16" серии DXR250V производства GE. В новом детекторе примеряются те же технологии беспроводных соединений и тот же тип аккумуляторов, что и в DXR250C-W. Это делает его универсальной цифровой рентгеновской системой, особенно для инспекций средних и крупных объектов.

Благодаря усиленным аккумуляторам, беспроводным технологиям и исполнению для самых жестких условий эксплуатации DXR250U-W становится высокоэффективным устройством для проведения полевых радиографических проверок. DXR250U-W полностью совместим с большинством дополнительных аксессуаров детектора DXR250C-W и модулей программного обеспечения Rhythm.

Преимущества

  • Цифровой детектор изображения (16”x16”, шаг пикселей - 200 мкм) на базе оксисульфида гадолиния (GOS) с оптимизированным сцинтиллятором для повышения дозовой эффективности и более короткого времени экспозиции
  • Ударопрочная конструкция с виброгасящей подкладкой детектора и углеволоконным экраном на лицевой стороне.
  • Промышленное исполнение, ударопрочные дополнительные принадлежности (жесткий чехол, блок питания)
  • Работа в режиме беспроводного доступа по стандарту 802.11 g с возможностью подключения напрямую или через точку доступа
  • Встроенный аккумулятор с увеличенным временем эксплуатации
  • Расширенный диапазон рабочих температур.

Универсальный и мобильный

Даже с большим размером (16”x16”) рабочего поля сцинтиллятора детектор весит всего 5 кг, а его толщина составляет 26 мм. Детектор можно использовать в самых различных сферах для рентгеновского контроля средних и крупных объектов. Благодаря беспроводному соединению и мобильной конструкции, детектор является универсальным устройством для решения широкого круга задач промышленного неразрушающего контроля.

Беспроводной

В детекторе используются технологии беспроводного доступа и питание от аккумуляторной батареи, что упрощает перемещение прибора и работу с ним, позволяя пользователям значительно повысить общую эффективность контроля.

  • Надежная работа в беспроводном режиме (802.11 g, дальность связи до 80 м, алгоритм безопасности WEP2) с возможностью мониторинга силы радиосигнала, температуры детектора и заряда аккумулятора в интерактивном режиме
  • Режим точки доступа с мобильной точкой доступа для увеличенной дальностью трансляции сигнала
  • Подключение напрямую для быстрой передачи изображения
  • Вариант работы в режиме энергосбережения для увеличения времени работы от аккумулятора

DXR250C-W: разработан для промышленного рентгеновского контроля

В мобильном детекторе DXR 250C-W нашли свое воплощение непревзойденные опыт и знания GE в области рентгеновских медицинских исследований и промышленного контроля. При его разработке учитывались самые жесткие требования, предъявляемые к промышленному рентгеновскому контролю.

  • Сокращенное время экспозиции для большей безопасности персонала.
  • Сокращенное время нахождения на объекте для оптимизации безопасности рабочего процесса.
  • Сокращенное время настройки для максимальной эффективности.

1

Мощные режимы Wi-Fi связи облегчают подготовку системы к работе, получение изображений и обработку данных

2

Портативные компьютеры с корпусами повышенной прочности или усиленными корпусами для работы в суровых условиях. Заранее установленное программное обеспечение Rhythm для проведения развернутого анализа с немедленным просмотром изображения

3

Ударопрочный жесткий чехол для беспечения механической защиты, добной транспортировки и монтажа на промышленных объектах

4

Литий-ионный аккумулятор с возможностью замены во время работы и встроенным индикатором заряда

5

Благодаря опитмизированной ударопрочный детектор со сцинтиллятором (GOS) позволяет получать качества с широким и повышенной дозовой с рентгеновским, опитмизированной конструкции детектор (8"x8", шаг пикселей - 200 мкм) сцинтиллятором на базе оксисульфида гадолиния получать изображения превосходного
широким динамическим диапазоном дозовой эффективностью при работе как рентгеновским, так и гамма-излучением

6

Зарядное устройство для быстрой зарядки и повторной калибровки аккумулятора

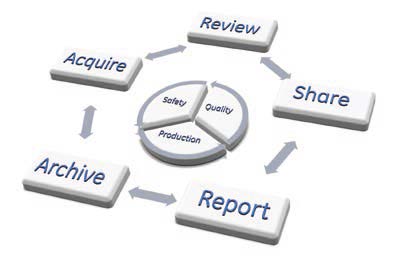

Потенциал программного обеспечения Rhythm

Новый программный модуль Rhythm RT DR Acquire обеспечивает дополнительную функционалность для портативных беспроводных детекторов и позволяет получать изображения в надежном открытом формате передачи и хранения изображений DICONDE. Новый беспроводной режим управления обеспечивает простоту при работе и при выявлении неполадок благодаря возможности контроля сетевого подключения детектора и мониторинга таких параметров, как мощность радиосигнала и уровень заряда аккумулятора. Новые режимы сбора данных, например, синхронизация с импульсными источниками рентгеновского излучения и увеличенное время экспозиции одного кадра до 150 с, позволяют расширять области применения детектора.

Совместное применение с программным модулем Rhythm Review позволяет осуществлять доступ к инструментам оптимизации изображения, администрирования, формирования отчетности и архивирования в рамках единой платформы, поддерживающей стандарт DICONDE (Enterprise Archive, Flash!Filters, Wall Thickness Measurement, Report Generators и др. инструменты) и адаптировать их к технологическому процессу и задачам контроля конкретного заказчика.

Rhythm RT Lite: специальный модуль Rhythm начального уровня - поддерживает простое, интуитивное получение и обработку изображения без предварительной подготовки

Оба мобильных беспроводных детектора можно использовать с полностью совместимой с DICONDE версией Rhythm RT Lite, обеспечивая минимизацию начальных затрат на проведение цифрового рентгеновского контроля.

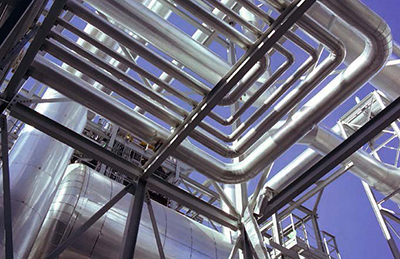

Объекты контроля и области применения

  • Механическая целостность объектов малых, средних и больших размеров
  • Толщина стенок, коррозия, эрозия
  • Качество сварных соединений

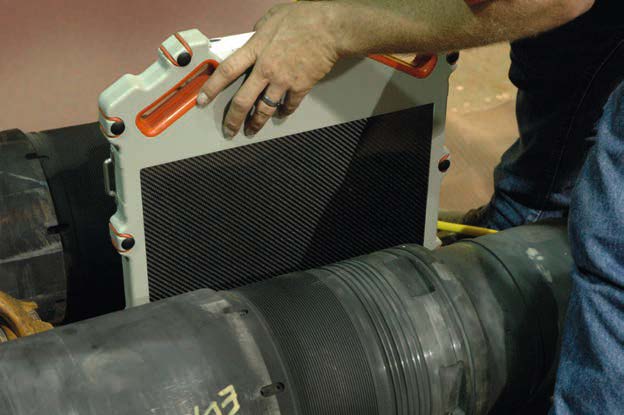

  • Качество труб и патрубков
  • Теплообменники
  • Бурильные трубы
  • Коррозия в местах соединения труб с опорами
  • Промышленный альпинизм на различных промышленных объектах

Гибкие режимы работы

  • Оба детектора могут работать от встроенного аккумулятора с возможностью замены во время работы или от дополнительного источника питания
  • Варианты беспроводной компоновки с возможностью подключения напрямую или через точку доступа

Универсальный и мобильный

Даже с большим размером (16”x16”) рабочего поля сцинтиллятора детектор весит всего 5 кг, а его толщина составляет 26 мм. Детектор можно использовать в самых различных сферах для рентгеновского контроля средних и крупных объектов. Благодаря беспроводному соединению и мобильной конструкции, детектор является универсальным устройством для решения широкого круга задач промышленного неразрушающего контроля.

Беспроводной

В детекторе используются технологии беспроводного доступа и питание от аккумуляторной батареи, что упрощает перемещение прибора и работу с ним, позволяя пользователям значительно повысить общую эффективность контроля.

  • Надежная работа в беспроводном режиме (802.11 g, дальность связи до 80 м, алгоритм безопасности WEP2) с возможностью мониторинга силы радиосигнала, температуры детектора и заряда аккумулятора в интерактивном режиме
  • Режим точки доступа с мобильной точкой доступа для увеличенной дальностью трансляции сигнала
  • Подключение напрямую для быстрой передачи изображения
  • Вариант работы в режиме энергосбережения для увеличения времени работы от аккумулятора

Технические характеристики GE DXR250U-W / DXR250С-W

Технические характеристики

Детектор DXR250C-W DXR250U-W

Плоскопанельный

Аморфный кремний

Материал сцинтиллятора

Оксисульфид гадолиния (GOS)

Активная область (приблиз.)

200 мм x 200 мм

405 мм x 405 мм

Формат

Полный: 1024 x 1024 /

Полный: 2048 x 2048

изображения

Сжатый: 512 x 512 /

центр Область

исследования: 512 x 512

Шаг пикселей

200 мкм

Аналого-цифровое преобразование

14 бит

Мин. время

130 мс

экспозиции

Макс. время

150 с

экспозиции

Интерфейс

Гигабитный Ethernet

100 Мбит Ethernet

(выделенная линия)

с подключением

WIFI 802.11 g

к разъему аккумулятора

(напрямую / через

WIFI 802.11g (напрямую /

точку доступа)

через точку доступа)

Динамический диапазон

10 000 : 1

Габаритные

408 мм x 257 x 25 мм

600 мм x 460 мм x 26 мм

размеры

(30 мм в зоне

(28 мм в зоне

аккумуляторного

аккумуляторного

отсека)

отсека)

Вес

3,5 кг

(включая аккумулятор, без жесткого кожуха)

5 кг

(включая аккумулятор, без жесткого кожуха)

Рабочая температура

от -20 °C до 50 °C (при высоких температурах

в указанных пределах динамический диапазон уменьшается)

Температура хранения

от -40 °C до 70 °C

Рабочая влажность

отн. влажность 10-90 % без конденсации

Электропитание

Напряжение

Входное напряжение: 100-240 В, 50-60 Гц Выходное напряжение: 12 В постоянного тока

Габаритные размеры

105 x 60 x 240 мм

Вес

0,7 кг

Кабель

отсоединяемый, длина 3 м

Зарядное устройство

Тип

С двумя отсеками, уровень 3, автономное зарядное устройство совместимо

с «Smart Battery System» (SBSBus)

Электропитание

30 В постоянного тока на входе, включая широкодиапазонное электропитание

Конструктивные особенности

Последовательный заряд

Калибровка аккумулятора в левой секции Светодиодный индикатор состояния

Габаритные размеры / вес

175 x 124 x 58 мм / 440 г

Аккумулятор

Тип

Литий-ионный

Номинальные характеристики

11,1 В, 1,85 Ач, 21 Втч

Конструктивные особенности

Индикатор состояния заряда

Портативный беспроводной маршрутизатор / точка доступа

Тип

Портативный аккумулятор 150 Мбит/с / беспроводной маршрутизатор с питанием от интерфейса USB

Характеристики беспроводного соединения

IEEE 802.11b, IEEE 802.11g, IEEE 802.11n 2,4 - 2,4835 ГГц

Поддерживает протокол WEP 64/128 бит, WPA-PSK/WPA2-PSK, беспроводная фильтрация MAC, возможность включения/ отключения, транслирование идентификатора SSID

Питание

Встроенный перезаряжаемый аккумулятор 2000 мАч, 5 В постоянного тока/внешний адаптер питания 1,0 А

Микро-USB

Габаритные размеры / вес

100 x 62 x 16 мм

94 г
