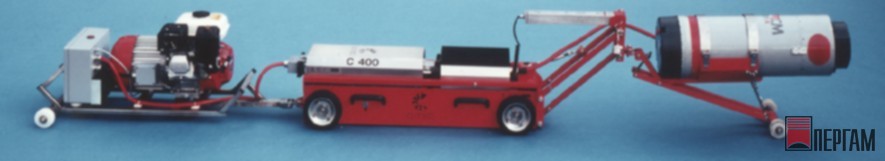

Кроулер C-TEC C400

Рентгеновский кроулер труб
Артикул: 21863
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Кроулер C-TEC C400
описание в pdf

Рентгеновский кроулер С400 для дефектоскопии трубопроводов

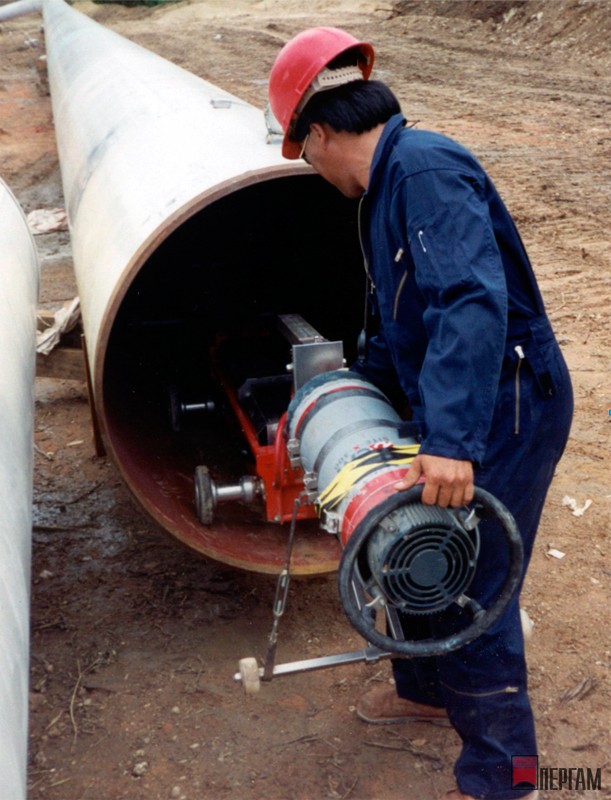

Рентгеновская дефектоскопия трубопроводов

Модуль привода

Модуль привода имеет надежную конструкцию из нержавеющей стали и встроенное устройство для центрирования источника рентгеновского излучения. Устройство центровки плавно регулируется по диаметру трубы. Движение четырехколесного модуля осуществляется с помощью двух осей, приводимых во вращение цепью от двигателя. Давление контакта создается как массой конструкции и нагрузкой механизма передачи через крепление, так и тележками с батареей и генератором.

Модуль управления

Модуль управления включает в себя логические схемы, управляемые микропроцессором, с током потребления около 100 мА. Если модуль не используется в течение одного (1) часа, то он автоматически переходит в режим ожидания (stand-by). Два различных времени экспонирования могут быть выбраны извне. Все элементы контроллера могут быть легко заменены благодаря использованию быстросъемных разъемов с фиксацией. Поэтому нет необходимости разбирать или перепаивать кабели, когда обследование должно быть выполнено в течение одного дня. Регулярно осуществляется проверка двигателя и электроники по току перегрузки. Благодаря модульной системе с использованием быстросъемных разъемов, кабельные соединения между модулем привода и рентгеновским или изотопным модулем сведены к минимуму. Тестирование всех функций выполняется автоматически с помощью диагностической программы при включении контроллера. Перед вводом кроулера в трубопровод оператор может запрограммировать его автоматический возврат. Возврат кроулера также может быть выполнен пошагово с интервалом 2 минуты путем нажатием клавиши. Обновление или изменение программного обеспечения (если необходимо) — возможно в любое время (служба обновления).

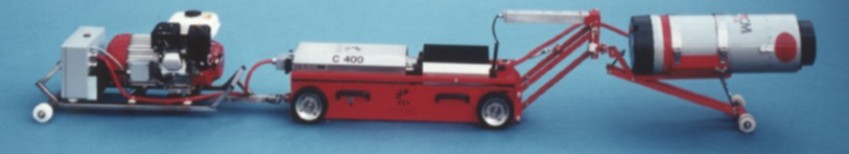

Кроулер С 400

Технические характеристики Кроулер C-TEC C400

Технические характеристики C400

Рентгеновская трубка ICM SITE-X C3003, 90–300 кВ, 1–5 мА или ICM SITE-X C2254, 70–225 кВ, 1–4 мА, обе с плавной регулировкой
Батарейный блок 10 гелиевых аккумуляторов (необслуживаемые) с суммарным выходом 120 В / 18 ампер-часов
Батареи модуля привода 2 гелиевых аккумулятора (необслуживаемые) с суммарным выходом 24 В / 18 ампер-часов, которые позволяют оператору выводить кроулер из трубопровода даже при отказе батарейного блока
Приводной двигатель Двигатель постоянного тока длительного действия, 24 В / 5 A, работающий с превышением пиковой нагрузки до 2,5 раз, высокотемпературной обмоткой до 165 °C и специальной комбинацией червячной и прямозубой цилиндрической зубчатой передач – i = 30:1
Контейнер с изотопом Иридий 192 или селен 75 (дополнительно)
Длина кроулера 3000 мм (тележка для батарей, модуль привода, рентгеновская трубка)
Рабочий диапазон Диаметр трубопровода 16–64 дюйма
(примерно 400–1600 мм)
Масса отдельных элементов
Тележка для батарей 86 кг; модуль привода 65 кг; рентгеновская трубка SITE-X C3003 27 кг / SITE-X C2254 25 кг

Тележка для батарей 86 кг; модуль привода 65 кг; рентгеновская трубка SITE-X C3003 27 кг / SITE-X C2254 25 кг

Общая масса кроулера

178 кг с рентгеновской трубкой C3003

175 кг с рентгеновской трубкой C2254

Угол наклона Максимум 30° (в пределах трубопровода)
