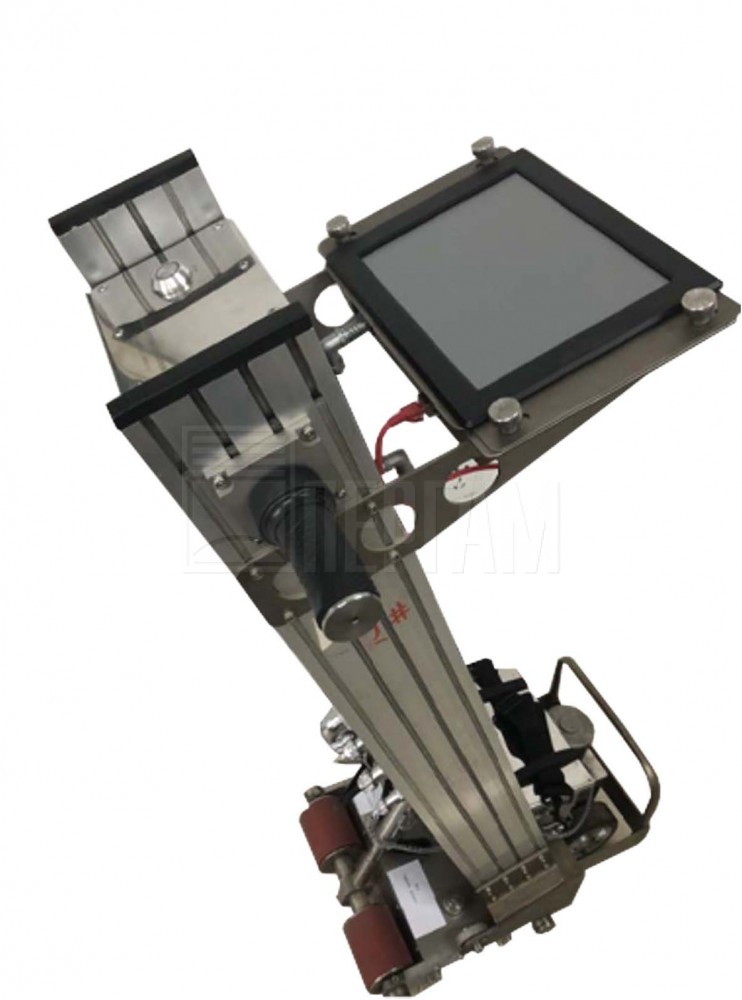

MFL сканер резервуаров Mscan-Ⅲ

Магнитный сканер днища резервуаров для хранения углеводородов, технология MFL (Magnetic Flux Leakage)
Артикул: 23161
Снят с производства
Рекомендуемая замена
Сканер резервуаров Mscan-Ⅲ
описание в pdf

MFL сканер для коррозионного обследования днища резервуаров

MFL сканер Mscan-Ⅲ используется для обследования днища резервуаров хранения углеводородов, это детектор коррозии, который находит скрытые коррозионные повреждения, обнаруживает дефекты даже через изоляционное покрытие. Используется для инспекции днищ резервуаров объектов химической и нефтехимической промышленности, СПГ, пищевых производств, а также для контроля палуб судов. Датчик прибора имеет 192 сенсорных канала. Прибор позволяет точно определить место и размер дефекта, а осмотр не требует стерильной чистоты дна резервуара. Конструкция удобна для пользователя и делают работу персонала более удобной и значительно повышают эффективность инспекции.

Неразрушающий контроль днищ резервуаров и технология MFL (Magnetic Flux Leakage)

Одной из основных причин выхода из строя резервуаров для хранения нефти и нефтепродуктов является коррозия. Она снижает срок службы резервуаров, оказывает негативное влияние на промышленную безопасность объектов. Внутренняя поверхность резервуаров подвергается равномерной, щелевой, питтинговой и ножевой коррозии, самое уязвимое место - это днище резервуара. Поскольку оно с регулярно соприкасается с подтоварной водой, насыщенной химически активными элементами, которые ускоряют язвенную коррозию металла. Это основная причина крупных катастроф. Но их можно избежать, самый действенный метод для обнаружения дефектов - это MFL (Magnetic Flux Leakage).

MFL (Magnetic Flux Leakage – технология магнитного вида неразрушающего контроля, использующая, в соответствии с ГОСТ Р 55612- 2013, метод эффекта Холла для анализа магнитного поля рассеивания дефекта), при использовании этого метода не требуется специальная подготовка поверхности металла и допускается наличие изоляции (лакокрасочных, эпоксидных и др. покрытий) толщиной до 5 мм. Технология позволяет оперативно выявлять дефекты на начальном этапе формирования, периодическое обследование резервуаров с помощью MFL позволяет избежать техногенных катастроф. Сканер Mscan-Ⅲ разработан именно для таких целей. В основе работы прибора используется технологии рассеяния магнитного потока MFL. Эта технология давно применяется для безопасности эксплуатации вертикальных цилиндрических резервуаров хранения нефтепродуктов и хорошо себя зарекомендовала.

Особенности

  • Высокое разрешение, высокая точность;
  • Обнаружение дефектов через покрытие;
  • Обнаружение коррозионных дефектов на внешней и внутренней поверхностях резервуаров;
  • Автоматическое сканирование, регулируемая скорость;
  • Простота в эксплуатации;
  • Удобное обращение и транспортировка.

Компоненты MFL сканера

  • Датчик

    В качестве измерительного элемента магнитного поля в Mscan-III используется элементы Холла, фиксирующие изменение составляющей магнитной индукции в точке наблюдения при перемещении преобразователя относительно дефекта. 192 элемента Холла формируются в массив определенным образом, чтобы сформировать зонд для обнаружения утечки магнитного потока, что позволяет осуществлять многоканальный сбор данных для эффективного улучшения чёткости обнаружения дефектов дна резервуара. Для того чтобы угол наклона элемента Холла не отклонялся из-за столкновения, вибрации или по другим причинам и не влиял на эффект обнаружения, массив элементов Холла заключён в специальную конструкцию.
  • Модуль двигателя и энкодера

    Высокопроизводительный двигатель с постоянной и переменной скоростью. Скорость сканирования до 1 м/с. Точность позиционирования находится в пределах 3 см (от ближайшего сварного шва).
  • Программное обеспечение

    Программное обеспечение Mscan-III специально разработано для MFL и включает в себя сбор данных, анализ данных, создание отчётов об инспекции.

Технические характеристики

Количество датчиков/сенсоров

192 сенсора на основе Эффекта Холла

Направление магнитного зондирования

трёхосевое магнитное измерение

Максимальная cкорость измерений

1 тыс. проб/с

Контроль через покрытие

Да, если покрытие не магнитное

Скорость контроля

варьируется от 0 до 1 м/с.

Точность позиционирования

<3 см (от ближайшего сварного шва пластины)

Хранение данных

в режиме реального времени

Диапазон толщины листа

15 мм

Ширина сканирования

300 мм

Толщина покрытия

до 4 мм

Время работы от аккумулятора

до 8 часов

Температура эксплуатации

-10℃ до 45℃

Температура хранения

-35℃ до 70℃

Вес

55 кг
