Лазерная система центровки VIBRO-LASER EXPERT
Поставляется в минимальные сроки
Сертификат Госреестр РФ
72238-18
VIBRO-LASER EXPERT: максимальная функциональность

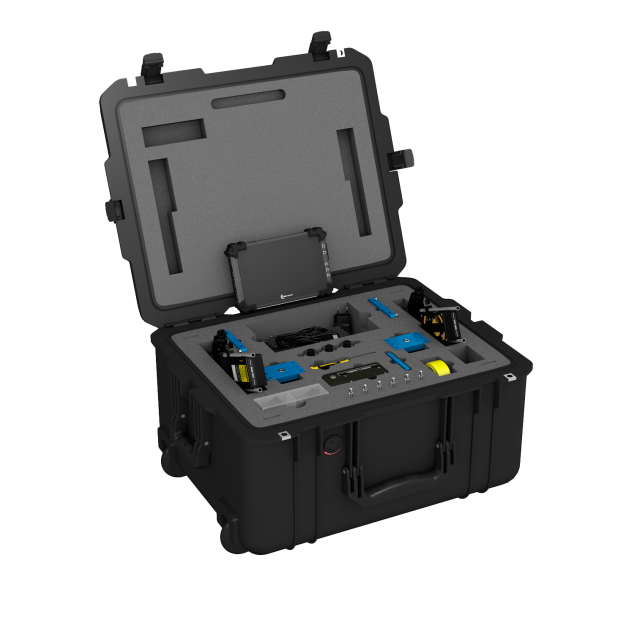

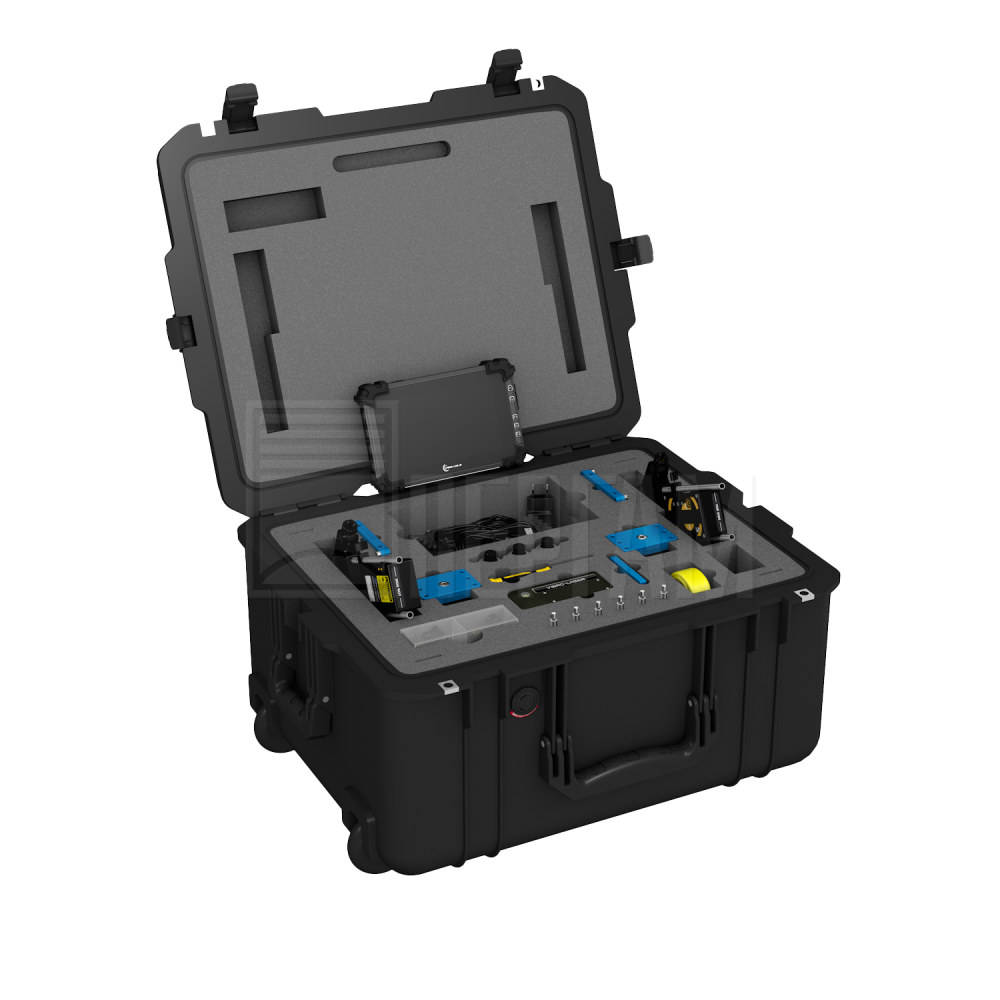

VIBRO-LASER EXPERT — портативная лазерная система для центровки валов и выравнивания роторного оборудования. Комплектация предназначена для решения сложных задач, включая центровку машин с карданными соединениями и невращающимся валом, выверку шкивов и контроль геометрии. Система поддерживает измерение прямолинейности и плоскостности, контроль геометрии рам и опор, а также экспресс-диагностику, поиск дефектов, балансировку, контроль вибрации и ряд других функций.
В комплектацию входит полный набор механических креплений, включая магнитные для установки на оборудовании с большим диаметром вала или муфты и при сложной геометрии вала. Набор креплений расширяет возможности монтажа системы при работе с различными типами оборудования.
VIBRO-LASER EXPERT доступен во взрывозащищённом исполнении.
Соосность — один из важнейших параметров при работе оборудования с вращающимися валами. Даже небольшое отклонение от правильного положения со временем может обернуться серьёзными проблемами: повышенной вибрацией, увеличением нагрузки на подшипники и муфты, ускоренным износом деталей и риском внеплановой остановки. Чтобы этого избежать, необходима точная центровка валов. Одним из наиболее современных методов центровки считается лазерная центровка.
Как работает VIBRO-LASER EXPERT
Два измерительных блока S и M устанавливают на сопрягаемые валы напротив друг друга. Один блок формирует лазерный луч, второй регистрирует его положение с помощью CCD-детектора. При повороте валов система отслеживает положение лазерного луча и регистрирует результаты измерений.
Измерительные данные передаются по Bluetooth на дисплейный блок. Программное обеспечение обрабатывает полученные значения и отображает результаты центровки. На их основе оператор определяет направление и величину необходимого перемещения оборудования.
Часовой метод
Измерения выполняются в последовательности 9–12–3. Классический трехточечный метод, подходящий для большинства задач.
Метод усеченного угла
Применяется на оборудовании с ограниченным вращением вала. Суммарный минимальный угол вращения — от 40 градусов.
Центровка с промежуточным валом
Выбор нужного типа соединения: без соединения, с гибкой муфтой или с промежуточным валом.
Мягкая лапа
Проверка прилегания каждой опоры и вывод результатов на дисплей.
Для стандартной процедуры используется «часовой» метод с последовательностью измерений 9–12–3. Если повернуть вал на 180° невозможно, предусмотрен метод усечённого угла: минимальный угол между измерениями составляет 20°, а суммарный угол 40° достаточен для расчёта перемещений. Отдельный метод измерений предусмотрен для центровки машин с промежуточным валом. Также доступна проверка мягкой лапы.
Устройство оснащено интуитивно понятным интерфейсом с анимированной визуализацией результатов измерений. На экране отображается взаимное положение осей валов, а также направление и величина необходимых корректировок. Такая подача данных наглядно показывает, в какую сторону и на какое расстояние нужно переместить оборудование для устранения несоосности.
Основные возможности
VIBRO-LASER EXPERT предназначен для выравнивания горизонтальных валов при расстоянии между измерительными блоками до 10 м. Система также используется для вертикальной центровки и выравнивания вертикальных и фланцевых станков. Результаты измерений можно сохранять на любом этапе работы.
Часовой метод
Классический трёхточечный метод с последовательностью измерений 9–12–3. Он предназначен для большинства стандартных задач центровки.
Метод усечённого угла
Используется в случаях, когда вал невозможно повернуть на 180°. Между измерениями достаточно повернуть вал минимум на 20°, при этом суммарный угол поворота должен составлять не менее 40°.
Проверка мягкой лапы
Система проверяет каждую опору на наличие люфта и выводит результат на дисплей.
Что ещё умеет VIBRO-LASER BASIC
Горизонтальная центровка
Измерение горизонтальных валов на расстоянии до 10 м.
Вертикальная центровка
Измерение и выравнивание вертикальных и фланцевых станков.
Центровка с промежуточным валом
Предусмотрена работа с агрегатами, в которых используется промежуточный вал.
Контроль результатов
Сохранение информации доступно на любом этапе центровки.
Выбор ракурса
Выбор ракурса машины для удобства работы.
Таблица повторяемости
Сравнение результатов, полученных разными методами измерения.
Формирование отчёта
Настраиваемые шаблоны отчётов, отправка по Wi-Fi и сохранения отчёта на Flash-носитель.
Фильтр внешних факторов
Специальный фильтр снижает влияние сквозняка, тумана, высокой или низкой температуры, дыма и пара на результаты измерений за счёт усреднения данных с детектора.
Мониторинг в реальном времени
На экране отображаются показания измерительных блоков в режиме реального времени.
Увеличение числа опор
Расчёт для агрегатов с более чем двумя опорами.
Валопровод
Центровка агрегатов, состоящих из трёх и более механизмов.
Блокировка пары опор
Выбор опор, неподвижных при центровке.
Фильтр для снижения влияния вибрации
Для работы в условиях повышенной вибрации.
Компенсация теплового расширения
Автоматическая компенсация теплового расширения.
Увеличенный диапазон измерений
Расширение приёмной зоны детектора за счёт физического смещения лазерного луча или измерительного блока.
Непрерывный режим измерений
Непрерывная запись неограниченного количества точек при вращении валов с возможностью начать измерения из любого положения.
Живая центровка
Центровка оборудования при расположении датчиков в вертикальной (12 или 6 часов) и горизонтальной (9 или 3 часа) плоскостях с расширением зоны их положения до 90°.
Контроль прямолинейности
Измерение прямолинейности различных поверхностей, включая основания станков, направляющие и станины.
Контроль плоскостности
Измерение и оценка состояния различных плоскостей, включая станины и фундаменты.
Контроль плоскостности фланцев
Измерение круглых плоскостей, включая фланцы труб и посадочные места соединений.
Контроль геометрии
Определение геометрии рам и опор для установки роторного оборудования, включая насосы, электродвигатели и компрессоры.
Измерение с карданным валом
Для центровки агрегатов, связанных между собой карданной передачей (требуется дополнительное крепление).
Метод многоточечного измерения
Для крупных машин с подшипниками скольжения.
Калькулятор пластин
Расчет центровки с учетом калибровочных пластин.
Экспресс-диагностика вибрации и температуры
Одновременное измерение вибрации по трём осям X, Y и Z и температуры агрегата в одной точке.
Поиск дефектов
Выявление возможных неисправностей, включая дисбаланс, расцентровку, дефекты подшипников и другие критические отклонения.
Балансировка
Двухплоскостная балансировка по шести каналам в реальном времени с использованием метода RUBIN.
VIBRO-LASER EXPERT оснащён модулем контроля вибрации со встроенной базой данных, содержащей более 30 000 моделей подшипников. Быстрый поиск нужной модели сокращает время при диагностике и настройке параметров оборудования.
Где применяют VIBRO-LASER EXPERT
Системы лазерной центровки валов применяют при проверке и выравнивании насосов, электроприводов, промышленных вентиляторов, редукторов, компрессоров, сушилок, дымососов и котлов. Такие задачи встречаются в самых разных отраслях — от производства и обслуживания промышленного оборудования до энергетики, химической, автомобильной, горнодобывающей и пищевой промышленности.
VIBRO-LASER EXPERT подходит для центровки крупногабаритного оборудования, машин с карданными соединениями и агрегатов с невращающимся валом, а также для выверки шкивов ременных передач. Система поддерживает горизонтальную и вертикальную центровку, центровку агрегатов с промежуточными валами и валопроводов, состоящих из трёх и более механизмов. Для решения задач по выверке геометрии предусмотрены измерение прямолинейности и плоскостности, контроль плоскостности фланцев, а также определение геометрии рам и опор. Дополнительно доступны экспресс-диагностика, поиск дефектов, двухплоскостная балансировка и модуль контроля вибрации.
Сравнение приборов серии VIBRO-LASER
| Функция | BASIC | STANDART | PRO | EXPERT |
|---|---|---|---|---|
| Часовой метод измерения | ✔ | ✔ | ✔ | ✔ |
| Проверка люфта опор («Мягкая лапа») | ✔ | ✔ | ✔ | ✔ |
| Метод измерения «Усеченный угол» | ✔ | ✔ | ✔ | ✔ |
| Измерение с промежуточным валом | ✔ | ✔ | ✔ | ✔ |
| Горизонтальная центровка | ✔ | ✔ | ✔ | ✔ |
| Вертикальная центровка | ✔ | ✔ | ✔ | ✔ |
| Мониторинг результатов в реальном времени | ✔ | ✔ | ✔ | ✔ |
| Выбор ракурса машины | ✔ | ✔ | ✔ | ✔ |
| Сравнение результатов измерений (таблица повторяемости) | ✔ | ✔ | ✔ | ✔ |
| Отправка отчета по Wi-Fi | ✔ | ✔ | ✔ | ✔ |
| Фильтр внешних факторов | ✔ | ✔ | ✔ | ✔ |
| Центровка машин с несколькими опорами (более двух) | ✔ | ✔ | ✔ | |
| Центровка агрегатов, состоящих из трех и более механизмов («Валопровод») | ✔ | ✔ | ✔ | |
| Блокировка пары лап (опор) | ✔ | ✔ | ✔ | |
| Фильтр вибрации | ✔ | ✔ | ✔ | |
| Автоматическая компенсация теплового расширения | ✔ | ✔ | ✔ | |
| Увеличенный диапазон измерений | ✔ | ✔ | ✔ | |
| Центровка машин, связанных карданным валом (требуется доп. крепление) | ✔ | ✔ | ||
| Метод многоточечного измерения (для крупных машин с подшипниками скольжения) | ✔ | ✔ | ||
| Калькулятор пластин (расчет центровки с учетом калибровочных пластин) | ✔ | ✔ | ||
| Непрерывный режим измерений | ✔ | ✔ | ||
| Живая центровка | ✔ | ✔ | ||
| Измерение прямолинейности поверхности (основание станков, направляющие, станины и т.д.) | ✔ | ✔ | ||
| Измерение плоскостности (станин, фундаментов и т.д.) | ✔ | |||
| Измерение круглых плосковтей (фланцев труб, посадочных мест соединений и т.д.) | ✔ | |||
| Определение геометрии (скручивание рамы) | ✔ | |||
| Экспресс-диагностика (одновременное измерение вибрации по трём осям и температуры агрегата в одной точке). | ✔ | |||
| Поиск дефектов (дисбаланс, расцентровка, дефекты подшипников и т.д.) | ✔ | |||
| Двухплоскостная балансировка по 6 каналам в реальном времени с использованием метода RUBIN. | ✔ | |||
| Модуль контроля вибрации (поиск нужного подшипника во встроенной базе более чем из 30 000 моделей). | ✔ |
Технические характеристики Лазерная система центровки VIBRO-LASER EXPERT
ИЗМЕРИТЕЛЬНЫЕ БЛОКИ (S И M)
Измерительные блоки М и S устанавливаются на сопрягаемые валы напротив друг друга, включают в себя источник лазерного луча и CCD-детектор.
СТАНДАРТНОЕ ЦЕПНОЕ КРЕПЛЕНИЕ СО СТОЙКАМИ (2 ШТ.)
V-образное крепление с цепью используется для установки измерительных блоков на валу диаметром от 25 до 225 мм (от 1 дюйма до 8,6 дюйма).
УДЛИНИТЕЛЬНАЯ ЦЕПЬ (С КАРАБИНАМИ, 2 ШТ.)
Используется для установки на валах большого диаметра.
УДЛИНИТЕЛЬНЫЕ СТОЙКИ (120 ММ, 4 ШТ.)
Используют для увеличения высоты крепления измерительных блоков.
МАГНИТНОЕ КРЕПЛЕНИЕ (2 ШТ.)
Магнитное крепление предназначено для установки измерительных датчиков на вал, где невозможно использовать цепные крепления, а также на вал большого диаметра, где длины дополнительных цепей крепления не хватает для обхвата вала.
ТОРЦЕВОЕ МАГНИТНОЕ КРЕПЛЕНИЕ (2 шт.)
Магнитные торцевые крепления используются для крепления измерительных блоков на боковой стороне муфты с помощью сильных магнитов, когда использование цепных креплений невозможно ввиду конструктивных ограничений.
ДИСПЛЕЙНЫЙ БЛОК (1 ШТ.)
Прочный планшет, сочетающий в себе универсальность и долговечность.
ИЗМЕРИТЕЛЬНАЯ РУЛЕТКА (1 ШТ.)
Используется для ввода размеров перед началом проведения измерений.
АДАПТЕР И USB-КАБЕЛЬ (1 КОМПЛЕКТ)
Адаптер работает в паре с USB-кабелем для подзарядки измерительных блоков.
ЗАТЯЖНОЙ КЛЮЧ (1 ШТ.)
Служит для возможности замены крепежных стоек.
КРЕПЛЕНИЕ ВЫНОСНОЕ L 50 ММ (2 ШТ.)
Выносное крепление применяется в случае ограниченного пространства. Этот тип крепления позволяет вынести стойки для удобной установки измерительных блоков.
ТОНКОЕ ПРИЗМАТИЧЕСКОЕ КРЕПЛЕНИЕ (2 ШТ.)
Используется при ограниченном расстоянии между муфтой и агрегатом.
КРЕПЛЕНИЕ ДЛЯ НЕВРАЩАЮЩИХСЯ ВАЛОВ (2 ШТ.)
Крепления используются для установки измерительного блока на невращаемом валу агрегата с фиксацией цепью.
КРЕПЛЕНИЕ ИЗМЕРИТЕЛЬНЫХ БЛОКОВ ДЛЯ ФУНКЦИИ КАРДАННЫЙ ВАЛ (1 КОМПЛЕКТ, ПО ЗАПРОСУ)
Крепления используются для установки измерительных блоков при центровке карданных передач.
МОДУЛЬ ДЛЯ ЦЕНТРОВКИ РЕМЕННЫХ ПЕРЕДАЧ (1 КОМПЛЕКТ, ПО ЗАПРОСУ)
Процесс центровки ременных передач включает в себя последовательное выравнивание плоскостей шкивов относительно друг друга. Это позволяет устранить основные проблемы рассцентровки, такие как перекос и смещение шкивов.
МОДУЛЬ ИЗМЕРЕНИЯ ВИБРАЦИИ (1 КОМПЛЕКТ, ПО ЗАПРОСУ)
VIBRO-SCANNER — 3-х канальный беспроводной портативный прибор для экспресс-диагностики, анализа вибрации и балансировки роторов в собственных опорах (опция).
МОДУЛЬ GEO (1 КОМПЛЕКТ, ПО ЗАПРОСУ)
Для функций «Плоскостность» и «Прямолинейность».
